Amplificador de potência BUC KU250 de banda Ku

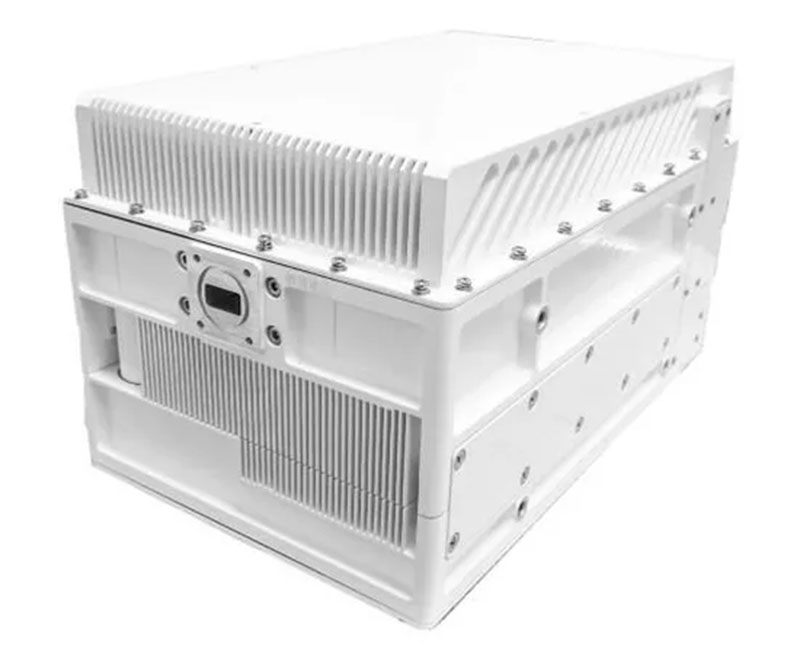

Série PARTRON KU250 Amplificadores de Potência GaN de 250 W em Banda Ku
A série PARTRON KU250 é composta por amplificadores de potência de estado sólido (SSPAs/SSPBs) e conversores elevadores de bloco (BUCs) profissionais para banda Ku, desenvolvidos para aplicações de comunicação via satélite. Com tecnologia GaN avançada, esses amplificadores oferecem uma potência de saída eficiente, estável e confiável de 250 W na banda Ku, sendo adequados para estações terrestres e sistemas de comunicação exigentes.
Operando com AC 220 V, a série KU250 possui funções integradas de monitoramento e proteção, incluindo detecção de potência de RF, controle de mute, monitoramento de temperatura, monitoramento de corrente, monitoramento de potência, desligamento por sobretemperatura e funções de alarme geral.
Os amplificadores são alojados em um gabinete com classificação IP65 e contam com resfriamento por ventilador, proporcionando maior proteção e operação confiável em ambientes industriais e comerciais.
Principais características:
Fabricante: PARTRON
Série: KU250
Banda de frequência: banda Ku
Tecnologia: GaN SSPA / SSPB / BUC
Potência de saída: 250 W na banda Ku
Alimentação: AC 220 V
Monitoramento: potência de RF, corrente, temperatura e status do sistema
Proteção: desligamento por sobretemperatura e alarme geral
Gabinete: classificação IP65 com resfriamento por ventilador
Aplicações: industriais, comerciais, comunicação via satélite e estações terrestres
Fornecemos amplificadores de potência profissionais (BUCs) novos e originais da série PARTRON KU250 em estoque. Entre em contato conosco para consultar a disponibilidade do KU250, fichas técnicas, preços e outras informações sobre o produto.
Amplificadores de Potência BUC Profissionais para Banda Ku Aplicações
Estações Terrestres de Satélite
Os amplificadores KU250 podem ser utilizados como componentes de amplificação de potência de RF em sistemas de transmissão de estações terrestres de satélite, ajudando a fornecer a potência de transmissão necessária para enlaces via satélite.
Sistemas de Comunicação via Satélite
A faixa de operação em banda Ku torna a série adequada para equipamentos de comunicação utilizados na transmissão de dados, voz, vídeo e serviços de banda larga via satélite.
Equipamentos de Comunicação de RF
Como amplificadores de RF de alta potência, os SSPAs e BUCs podem ser integrados a sistemas de comunicação que exigem amplificação de sinais de RF estável e confiável.
Sistemas de Comunicação Industrial
O gabinete com classificação IP65 e as funções de proteção integradas tornam o KU250 adequado para ambientes industriais exigentes, nos quais a proteção do equipamento e a confiabilidade operacional são importantes.
Mais Parâmetros dos Amplificadores de Potência BUC de 250 W para Banda Ku
| Especificações de Desempenho Elétrico | |||
| -Frequência de saída: 13,75 GHz–14,5 GHz | |||
| 14 GHz–14,5 GHz | |||
| -Frequência de entrada: 0,95–1,7 GHz | |||
| 0,95–1,45 GHz | |||
| -Frequência do oscilador local: 12,8/13,05 GHz | |||
| -Frequência de referência: 10 MHz, 0 dBm ±5, porta IF | |||
| -Ganho de pequeno sinal : ≥75 dB | |||
| -Potência nominal de entrada IF: -20 dBm | |||
| -Ajuste de ganho: 20 dB em passos de 0,5 dB | |||
| -Planicidade de ganho: ≤1,2 dB/40 MHz | |||
| ≤3,0 dB/500 MHz | |||
| ≤4,0 dB/750 MHz | |||
| -Estabilidade de ganho: ≤4 dB em toda a faixa de temperatura | |||
| -Potência de saída de saturação: ≥54 dBm | |||
| -Potência de saída nominal: 54 dBm | |||
| -IMD3: ≤-25 dBc @ potência de saída nominal com back-off de 3 dB | |||
| -Espúrios: ≤-55 dBc @ potência de saída nominal | |||
| -Ruído de fase: ≤-65 dBc/Hz @ 100 Hz | |||
| ≤-75 dBc/Hz @ 1 kHz | |||
| ≤-85 dBc/Hz @ 10 kHz | |||
| ≤-95 dBc/Hz @ 100 kHz |
-Ruído na banda: ≤-76 dBm/Hz
-VSWR de entrada: ≤1,5:1
-Fonte de alimentação: AC 220 V ±15%
-Consumo de energia: ≤1300 W (típico)
Especificações Mecânicas
-Conector de entrada IF: N-F, 50 Ohms
-Conector de saída : WR-75
-Interface de monitoramento: MS3112E-14-19P
-Interface de alimentação: MS3102A-16-10P
-Método de monitoramento: RJ45/RS485 (selecionável)
-Dimensões: 330 × 200 × 180 mm
-Peso: ≤13 kg
Especificações Ambientais
-Temperatura de operação: -40–55 °C
-Temperatura de armazenamento: -45–75 °C
-Resistência à água e poeira: IP65

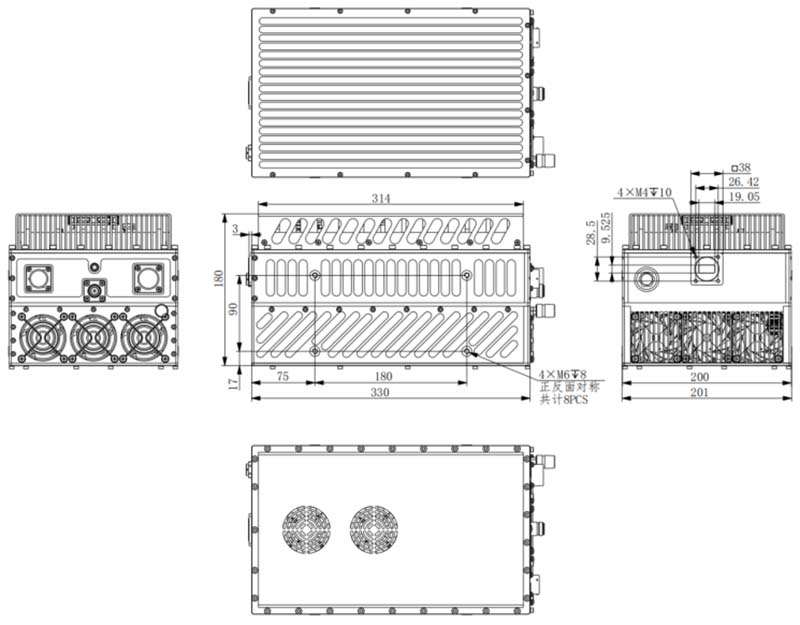

Projeto e Estrutura do Produto(Os diagramas a seguir são apenas para referência)
Modelo
Tipo
Pino
Nome do sinal
Rmark
MS3112E-14-19P
Porta Ethernet do sistema
D-6
Ethernet_RX-
Verde
C-3
Ethernet_RX+
Verde - Branco
B-2
Ethernet_TX-
Laranja
A-1
Ethernet_TX+
Laranja - Branco
4,5,7,8
NC
46284
NC
MS3102A-16-10P
Fonte de alimentação de todo o sistema
A
Fio de fase
Vermelho
B
Fio neutro
Preto
C
Fio terra
Amarelo-verde
