O Guia Definitivo de Circuitos Integrados de Radiofrequência

À medida que as aplicações inteligentes e conectadas continuam a se expandir, aumenta também a demanda por maior desempenho, menor consumo de energia e maior integração em chips de RF, módulos de RF e outros produtos de radiofrequência. Essa tendência impulsiona a inovação contínua nas tecnologias de comunicação por RF e o desenvolvimento de soluções semicondutoras avançadas. Este artigo focará em o que são circuitos integrados de radiofrequência e fornecerá um guia sobre circuitos integrados de radiofrequência.

Padrões principais, como redes celulares 4G e 5G, WiFi sem fio e banda ultralarga (UWB), estão se integrando de forma constante à vida cotidiana e aos sistemas industriais, incluindo eletrônicos de consumo, automação industrial, segurança inteligente e comunicação veicular. Juntos, eles formam a espinha dorsal fundamental do ecossistema atual de conectividade digital. A transformação digital global continua a acelerar a evolução e a adoção generalizada de tecnologias de comunicação sem fio.

O QUE É UM CIRCUITO INTEGRADO DE RADIOFREQUÊNCIA?

Circuitos integrados de radiofrequência (RFICs) são circuitos integrados especializados projetados para processar e transmitir sinais sem fio de alta frequência, operando tipicamente de centenas de megahertz (MHz) a vários gigahertz (GHz). Desempenham papel crítico nos sistemas modernos de comunicação sem fio, viabilizando tecnologias como telefones móveis, redes Wi-Fi, sistemas de radar, navegação GPS e outros dispositivos sem fio a trocarem sinais de forma eficiente e confiável. Com o avanço da tecnologia sem fio, os RFICs evoluíram de componentes isolados para soluções altamente integradas, frequentemente embarcadas em arquiteturas complexas de sistema em chip (SoC).

O objetivo principal do projeto de RFIC é garantir a transmissão e recepção confiável de sinais entre origem e destino. Para isso, os RFICs costumam integrar várias funções de radiofrequência em um único chip, incluindo amplificadores, filtros, misturadores, osciladores e moduladores/demoduladores. Ao reunir essas funções em um dispositivo compacto, os RFICs ajudam a melhorar a qualidade do sinal, reduzir o consumo de energia, minimizar o tamanho do circuito e atender à demanda crescente por conectividade sem fio de alta velocidade.

O Papel do RFIC nas Telecomunicações Sem Fio

O papel dos circuitos integrados de radiofrequência (RFICs) é transmitir, receber, processar e controlar sinais sem fio de alta frequência em dispositivos eletrônicos. Os RFICs são componentes essenciais nos sistemas modernos de comunicação sem fio.

São amplamente utilizados em smartphones, dispositivos Wi-Fi, sistemas Bluetooth, módulos GPS, dispositivos IoT, sistemas de radar e comunicação via satélite.

Principais funções do RFIC:

Transmissão de sinal

Converter sinais de baixa frequência ou de banda base em sinais de RF de alta frequência para transmissão sem fio.

Recepção de sinal

Receber sinais sem fio fracos das antenas e amplificá-los para processamento posterior.

Conversão de frequência

Realizar conversão ascendente e descendente entre diferentes bandas de frequência por meio de misturadores e osciladores locais.

Amplificação de sinal

Aumentar a intensidade do sinal por meio de amplificadores de baixo ruído (LNAs) e amplificadores de potência (PAs).

Controle de comunicação sem fio

Gerenciar a transmissão de dados sem fio para garantir comunicação estável e eficiente.

Miniaturização do sistema e redução de consumo

Integrar várias funções de RF em um único chip para reduzir a quantidade de componentes, o tamanho do sistema e o consumo de energia.

Componentes Principais do RFIC

Um RFIC geralmente reúne várias funções de rádio discretas em um único cristal de silício para economizar espaço e energia.

Amplificador de Baixo Ruído (LNA): amplifica sinais minúsculos e fracos capturados pela antena sem adicionar ruído de fundo.

Misturador: altera a frequência do sinal (ex.: converte uma onda de rádio de alta frequência para uma frequência que o processador do celular entenda).

Amplificador de Potência (PA): fortalece o sinal antes de enviá-lo pela antena, para que ele percorra longas distâncias.

Oscilador Controlado por Tensão (VCO): gera a frequência “portadora” específica necessária para um canal ou banda determinada.

Filtros: removem sinais indesejados ou interferências de dispositivos próximos.

COMO FUNCIONA UM CIRCUITO INTEGRADO DE RADIOFREQUÊNCIA?

Um circuito integrado de radiofrequência (RFIC) funciona gerando, transmitindo, recebendo e processando sinais elétricos de alta frequência usados em sistemas de comunicação sem fio. Dentro do RFIC, componentes como amplificadores, misturadores, osciladores, filtros e moduladores trabalham juntos para converter sinais entre banda base e radiofrequência, fortalecer sinais fracos, reduzir ruído e viabilizar a transmissão estável de dados sem fio.

O RFIC processa sinais de rádio de alta frequência para realizar envio e recepção sem fio.

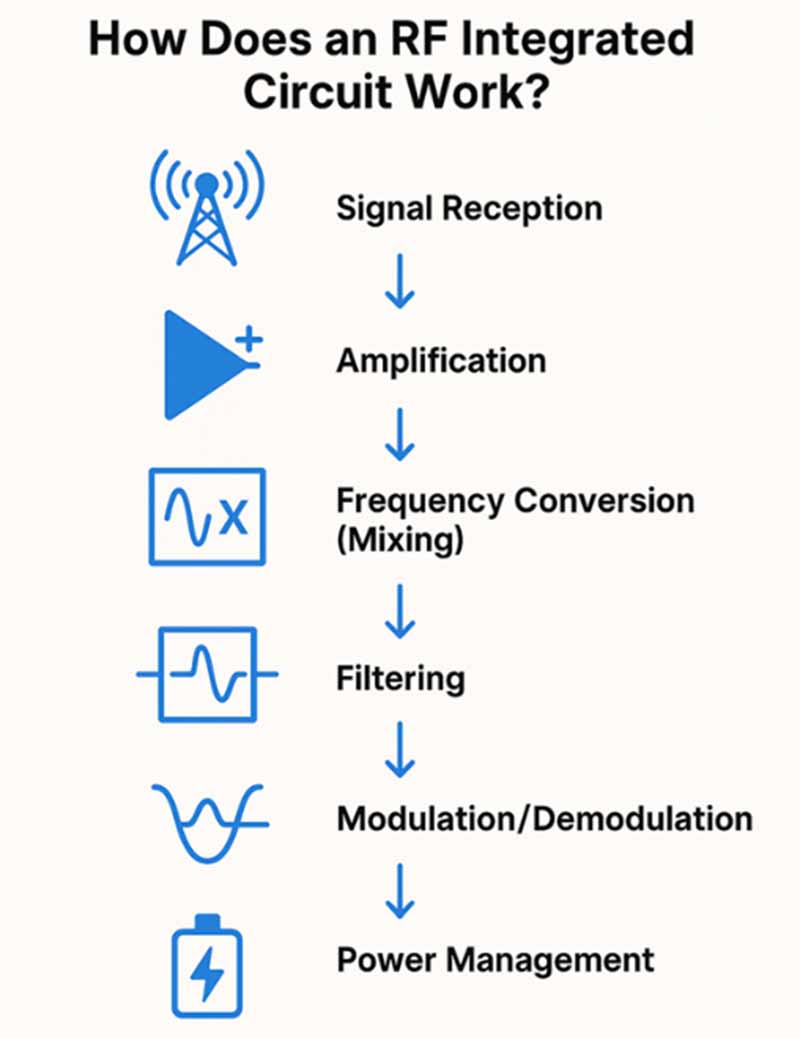

Princípio Básico de Funcionamento

Recepção de Sinal

Ondas de rádio fracas são capturadas pela antena. O LNA amplifica sinais fracos com baixo ruído. O filtro elimina interferências. O misturador converte a frequência alta de RF em sinal intermediário/base baixo. O ADC transforma sinal analógico em dados digitais para processamento no chip.

Transmissão de Sinal

Dados digitais são convertidos em sinal analógico via DAC. O misturador eleva a frequência do sinal para a banda de rádio alvo. O filtro limpa sinais harmônicos indesejados. O PA aumenta a potência do sinal. Finalmente, os sinais são irradiados pela antena.

Suporte a Frequências

PLL e VCO geram frequência de oscilação local estável, trabalhando com o misturador para completar a conversão de frequência. A chave de RF alterna os caminhos do sinal entre os modos de recepção e transmissão.

Em aplicações práticas, um RFIC primeiro converte informações digitais ou analógicas em sinais de RF para transmissão sem fio pela antena. Ao receber sinais, executa o processo inverso: captura ondas de RF, filtra frequências indesejadas, amplifica o sinal desejado e o converte de volta em dados utilizáveis. Isso permite que dispositivos como smartphones, roteadores Wi-Fi, sistemas GPS, equipamentos RFID e sistemas de radar se comuniquem de forma eficiente pelo ar.

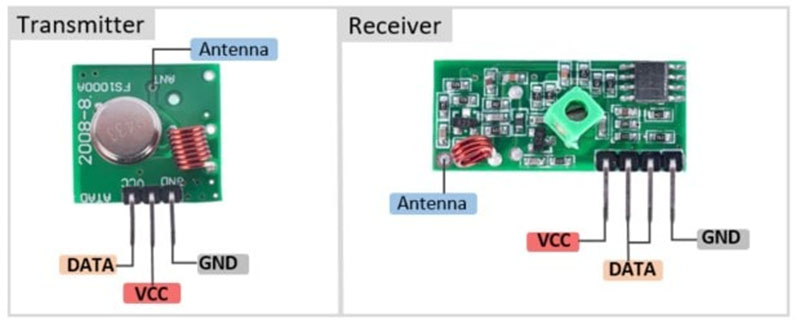

O QUE SÃO MÓDULOS TRANSMISSORES E RECEPTORES DE RF?

Módulos Transmissores de RF

Um módulo transmissor de RF é um bloco de circuito que converte sinais de banda base ou de baixa frequência em sinais de rádio de alta frequência para transmissão sem fio. Geralmente inclui componentes como osciladores, misturadores, moduladores, amplificadores de potência e filtros. O transmissor recebe informações digitais ou analógicas, as modula em uma portadora de radiofrequência, amplifica o sinal e o envia pela antena.

Em um RFIC, o módulo transmissor desempenha a função de geração e entrega de sinal sem fio. É responsável por garantir que os sinais sejam transmitidos de forma eficiente, com potência suficiente, baixa distorção e interferência mínima. Os módulos transmissores de RF são amplamente utilizados em smartphones, dispositivos Wi-Fi, sistemas Bluetooth, equipamentos de comunicação via satélite e produtos IoT.

Módulos Receptores de RF

Um módulo receptor de RF é projetado para receber sinais de rádio sem fio e convertê-los de volta em informações elétricas ou digitais utilizáveis. Comumente contém amplificadores de baixo ruído (LNAs), filtros, misturadores, demoduladores e circuitos de conversão analógico-digital. O receptor captura sinais fracos de RF da antena, os amplifica e filtra, depois demodula o sinal de informação para processamento posterior.

Dentro de um RFIC, o módulo receptor atua como a seção de detecção e processamento de sinal. Seu papel principal é garantir alta sensibilidade, recuperação precisa do sinal e resistência ao ruído e interferências. Os módulos receptores de RF são essenciais em sistemas de comunicação como telefones móveis, dispositivos GPS, sensores sem fio, sistemas de radar e equipamentos de rede sem fio.

Em um sistema completo de RFIC, os módulos transmissor e receptor trabalham juntos para viabilizar a comunicação sem fio bidirecional. O transmissor cuida dos sinais de saída, enquanto o receptor processa os sinais de entrada. Juntos, eles formam o núcleo da funcionalidade de front-end de RF, permitindo que os dispositivos se comuniquem sem fio com alta velocidade, confiabilidade e eficiência.

Para que servem os módulos de RF?

Comunicações de RF e sem fio

Os circuitos integrados de RF são amplamente utilizados em smartphones, roteadores Wi-Fi, dispositivos Bluetooth, redes 5G e sistemas de comunicação por satélite para transmitir e receber sinais sem fio de forma eficiente.

Sistemas de radar

A tecnologia de CI de RF é essencial em radares automotivos, controle de tráfego aéreo, monitoramento meteorológico e sistemas militares de detecção para processamento de sinais e rastreamento de alvos.

Sensores sem fio

Redes de sensores sem fio podem ser aplicadas em áreas como monitoramento ambiental, agricultura inteligente e automação industrial. A conexão sem fio entre nós sensoriais elimina a necessidade de fiação extensa e infraestrutura.

Internet das Coisas (IoT)

Muitos dispositivos de casa inteligente, eletrônicos vestíveis e sensores industriais dependem de CIs de RF para conectividade sem fio de baixa potência e transmissão de dados em tempo real.

Navegação e posicionamento

Receptores GPS e outros equipamentos de navegação usam CIs de RF para processar sinais de alta frequência e fornecer informações de localização precisas.

Dispositivos médicos e de saúde

Os CIs de RF são aplicados em equipamentos de monitoramento médico sem fio, sistemas de imagem e dispositivos implantáveis que exigem comunicação sem fio estável e integração compacta de circuitos.
