O que são reguladores de tensão lineares e chaveados?

O regulador de tensão é um dispositivo ou circuito eletrônico projetado para manter uma tensão de saída estável. Ele converte a tensão de entrada em um nível regulado e mantém a saída dentro de um intervalo específico, mesmo quando a tensão de entrada flutua ou a corrente de carga varia. Nos sistemas modernos de gerenciamento de energia, os reguladores lineares e chaveados de tensão em circuitos são amplamente utilizados em eletrônicos de consumo, sistemas de controle industrial, equipamentos de comunicação, eletrônica automotiva, dispositivos médicos e sistemas embarcados, sendo componentes essenciais para uma regulação eficiente de energia.

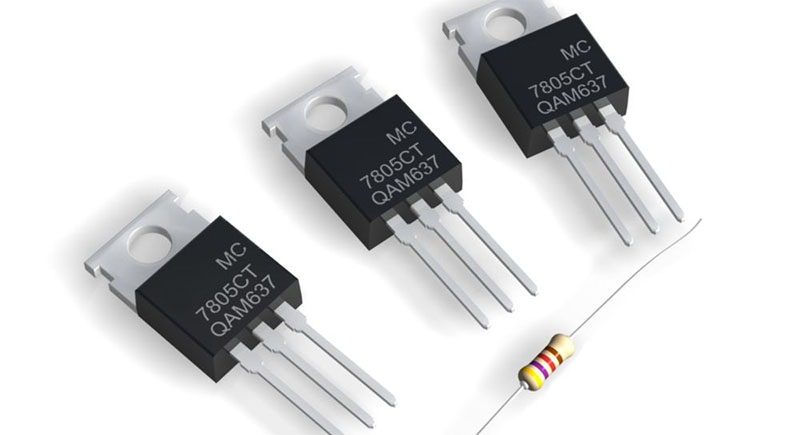

Quais são as funções dos reguladores lineares e chaveados de tensão?

Fornece tensão de saída estável:

Evita que as flutuações da tensão de entrada interfiram no funcionamento do circuito, garantindo que os dispositivos eletrônicos recebam uma alimentação consistente e confiável.

Protege os componentes eletrônicos:

Impede danos ou degradação de desempenho de chips, sensores, processadores e outros componentes causados por sobretensão ou subtensão.

Aumenta a confiabilidade do sistema:

Fornece energia estável para componentes cruciais como MCUs, FPGAs, CPUs e dispositivos de memória, ajudando a reduzir falhas no sistema.

Reduz ruído e ondulação:

Certos reguladores de tensão, como os LDOs, suprimem eficazmente o ruído da fonte de alimentação e fornecem uma alimentação mais limpa para circuitos sensíveis, incluindo aplicações analógicas e RF.

Melhora a eficiência de conversão de energia:

Os reguladores chaveados realizam de forma eficiente a conversão de tensão abaixadora, elevadora ou buck-boost, reduzindo o consumo energético e a geração de calor.

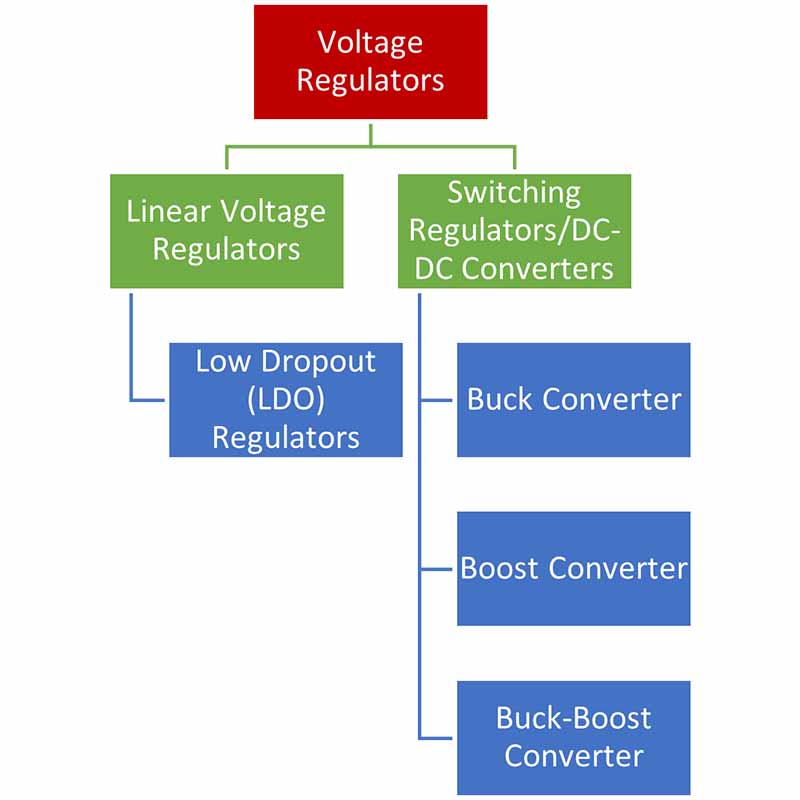

Dois tipos de regulador de tensão

Reguladores Lineares

Reguladores Chaveados

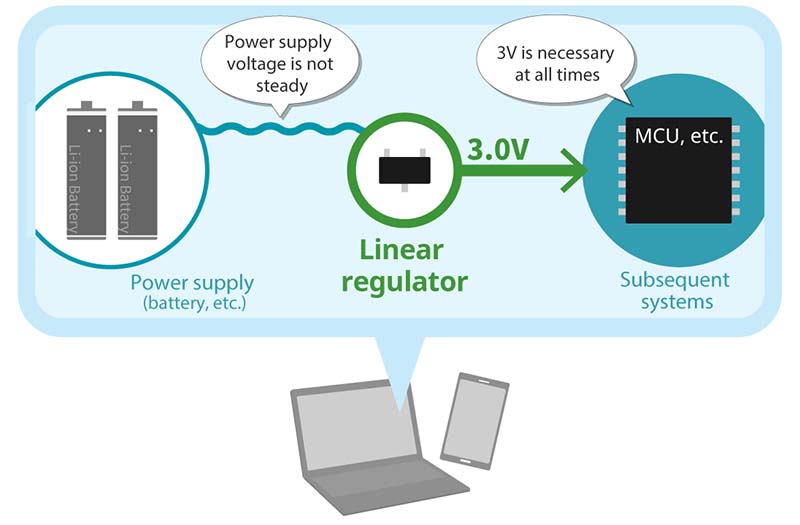

O que é um regulador linear?

O regulador linear é um dispositivo de gerenciamento de energia que regula a tensão de saída controlando um transistor de potência interno operando na região linear. Ele mantém uma tensão de saída constante convertendo a diferença de tensão excedente entre a entrada e a saída em calor.

Por exemplo, quando a tensão de entrada é 12V e a tensão de saída necessária é 5V, os 7V restantes são dissipados na forma de calor. Portanto, os reguladores lineares apresentam vantagens como projeto de circuito simples, baixo ruído de saída, baixa ondulação e resposta transitória rápida. São amplamente utilizados em aplicações que exigem alta qualidade de energia, incluindo circuitos analógicos, módulos RF, equipamentos de áudio, sistemas ADC/DAC e aplicações de microcontroladores (MCU) de baixa potência.

No entanto, como a energia excedente é convertida em calor, os reguladores lineares geralmente possuem menor eficiência de conversão, especialmente quando existe uma grande diferença de tensão entre entrada e saída ou quando a corrente de carga é alta. Por esse motivo, não são adequados para aplicações de alta potência. Em vez disso, são comumente usados para geração de referência de tensão, regulação de fonte de alimentação e trilhas de energia para MCUs.

Um LDO (Regulador de Baixa Queda) é um tipo de regulador linear projetado para operar com uma diferença de tensão muito pequena entre entrada e saída. Ao contrário dos reguladores lineares tradicionais, que exigem uma queda de tensão maior para manter a regulação, os LDOs conseguem fornecer saída estável mesmo quando a tensão de entrada é apenas ligeiramente superior à tensão de saída.

Essa característica torna os LDOs mais eficientes que os reguladores lineares convencionais em aplicações de baixa tensão e especialmente adequados para dispositivos movidos a bateria, circuitos de baixo ruído, eletrônicos portáteis e sistemas analógicos sensíveis.

O que é um regulador chaveado?

O regulador chaveado é um dispositivo de gerenciamento de energia que converte e regula a tensão de forma eficiente. Também conhecido como conversor DC-DC, ele realiza a conversão de energia através da comutação de MOSFETs de alta velocidade, armazenamento de energia em indutores e filtragem por capacitores. Ao contrário dos reguladores tradicionais, ele não dissipa energia excedente em calor. Em vez disso, transfere energia através da comutação de alta frequência para fornecer uma tensão de saída estável com perdas mínimas de potência.

Qual a função de um regulador chaveado?

Ao ligar e desligar transistores rapidamente, aliado ao armazenamento e filtragem de energia por indutores e capacitores, um regulador chaveado converte a tensão de entrada em uma tensão CC de saída estável e ajustável, permitindo a regulação abaixadora, elevadora e buck-boost.

Buck (Abaixador): Reduz a tensão de saída

Boost (Elevador): Aumenta a tensão de saída

Buck-Boost: Mantém funcionamento estável quando a tensão de entrada é superior ou inferior à tensão de saída

Comparados aos reguladores lineares, os reguladores chaveados geralmente atingem eficiência de conversão de 80% a mais de 95%, geram menos calor e são mais adequados para aplicações de alta potência como CPUs, GPUs, FPGAs, aceleradores de IA, equipamentos de controle industrial, sistemas de comunicação e eletrônica automotiva. No entanto, devido à operação de comutação de alta frequência, podem gerar ondulação na saída e interferência eletromagnética (EMI), exigindo um layout de PCB adequado e projeto de filtragem.

Devido às maiores perdas de energia, os reguladores lineares geralmente têm menor eficiência de conversão. Especialmente quando existe uma grande diferença de tensão entre entrada e saída ou quando a corrente de carga é alta, eles podem gerar muito calor, tornando-os inadequados para aplicações de alta potência.

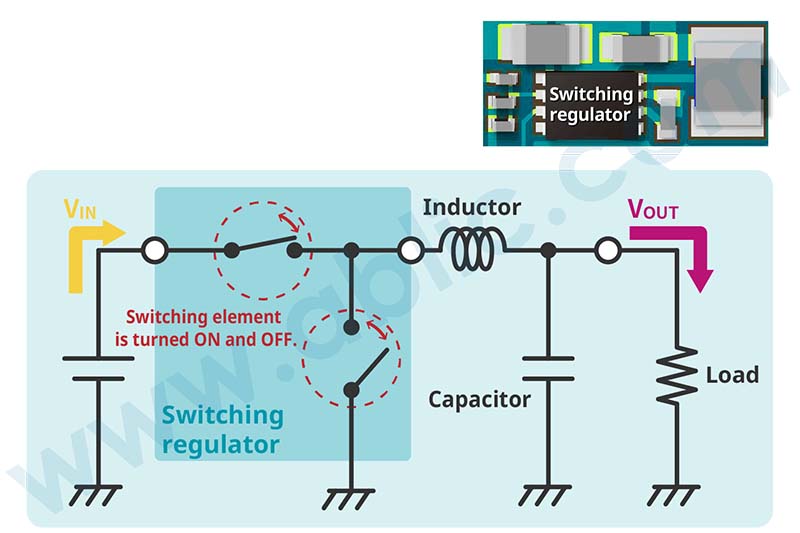

Como funcionam os reguladores chaveados?

Ao contrário dos reguladores lineares, os reguladores chaveados não dissipam a tensão excedente em calor. Em vez disso, regulam a tensão de saída ligando e desligando rapidamente um transistor de potência em alta frequência, geralmente variando de centenas de quilohertz a vários megahertz.

Durante o estado LIGADO, a energia elétrica é armazenada em um indutor ou transformador. Quando a chave desliga, a energia armazenada é liberada para a saída através de um diodo ou MOSFET síncrono, enquanto os capacitores suavizam a tensão para fornecer uma saída CC estável. Ao ajustar continuamente a frequência de comutação ou o ciclo de trabalho, o regulador mantém uma tensão de saída constante mesmo quando a tensão de entrada ou a corrente de carga variam.

O processo básico de funcionamento inclui:

Chave LIGADA: A chave de potência conduz, permitindo a passagem de corrente e armazenando energia no indutor.

Chave DESLIGADA: A energia armazenada é transferida do indutor para a carga, mantendo a tensão de saída.

Controle de realimentação: Um circuito de realimentação monitora continuamente a tensão de saída e ajusta o ciclo de trabalho da chave para compensar variações na tensão de entrada ou nas condições de carga.

Essa técnica de comutação de alta frequência permite que os reguladores chaveados realizem de forma eficiente a conversão abaixadora (Buck), elevadora (Boost) e buck-boost, minimizando perdas de potência e geração de calor.

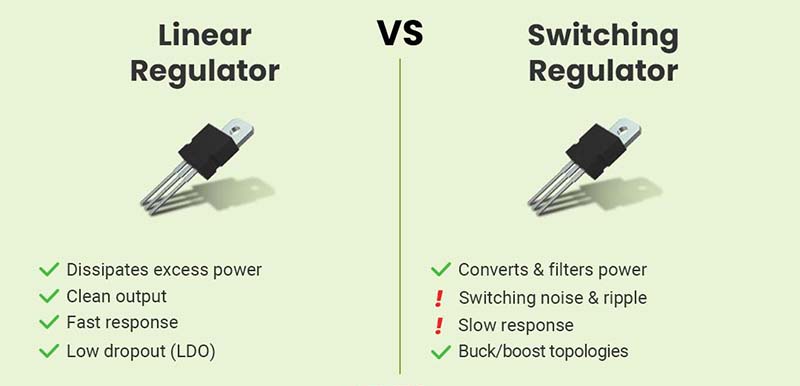

Reguladores lineares e chaveados em circuitos eletrônicos

O regulador linear mantém uma tensão de saída estável ajustando continuamente o estado de condução de um dispositivo de potência interno e convertendo a energia elétrica excedente em calor. Sua estrutura é geralmente simples, composta por três pinos: entrada, saída e terra, com capacitores de entrada e saída usados para filtragem e entrega de energia estável.

Como não requer operação de comutação de alta frequência, o regulador linear pode fornecer saída de energia de baixo ruído e baixa ondulação, sendo ideal para aplicações com requisitos rigorosos de qualidade de energia, como circuitos analógicos, sensores, equipamentos de áudio e instrumentos de medição de precisão. No entanto, sua eficiência diminui quando existe uma grande diferença de tensão entre entrada e saída ou quando a corrente de carga é alta, exigindo um gerenciamento térmico cuidadoso.

O regulador chaveado utiliza tecnologia de controle por comutação de alta frequência para converter tensão, armazenando e liberando energia periodicamente através de componentes de armazenamento como indutores e capacitores. Dependendo da topologia, pode executar diversas funções de conversão de energia, incluindo conversão abaixadora (Buck), elevadora (Boost) e buck-boost.

Esses reguladores são comumente conhecidos como conversores DC-DC, fontes de alimentação em modo comutado (SMPS) ou conversores chaveados. Seu princípio de operação principal é regular a tensão de saída ligando e desligando rapidamente dispositivos de comutação como MOSFETs.

Como escolher reguladores lineares e chaveados?

Ao selecionar um regulador de tensão, vários fatores devem ser considerados, incluindo faixa de tensão de entrada, tensão de saída, requisitos de corrente, eficiência, desempenho de ruído, limitações de tamanho e ambiente de aplicação. Os reguladores lineares e chaveados possuem vantagens distintas e são adequados para diferentes cenários de projeto de energia.

Reguladores Lineares de Tensão

Os reguladores lineares são adequados para aplicações com pequena diferença de tensão entre entrada e saída, baixas correntes de carga e requisitos rigorosos de ruído.

Faixa de tensão de entrada (VIN): Certifique-se de que a tensão de entrada é superior à tensão de saída desejada e dentro da classificação máxima de entrada.

Tensão de saída (VOUT): Selecione a versão de saída fixa ou ajustável conforme os requisitos da aplicação.

Corrente máxima de saída (IOUT): Garanta que o regulador atenda aos requisitos de corrente de carga de pico.

Tensão de queda: Os reguladores de baixa queda (LDOs) são adequados para dispositivos a bateria onde a tensão de entrada está próxima da tensão de saída.

Reguladores Chaveados DC-DC

Os reguladores chaveados são adequados para aplicações com grandes diferenças entre tensão de entrada e saída, requisitos de alta eficiência ou demandas de alta potência de saída.

Tipos de conversão:

Buck (redutor): Reduz a tensão de saída, por exemplo, convertendo 12V em 5V.

Boost (elevador): Aumenta a tensão de saída, por exemplo, elevando a tensão de bateria de 3,7V para 5V.

Buck-Boost: Fornece saída estável quando a tensão de entrada pode ser maior ou menor que a tensão de saída, como em aplicações alimentadas por bateria com tensão variável.

Frequência de chaveamento: Afeta a eficiência de conversão, o tamanho dos componentes e o desempenho de EMI.

Capacidade de corrente de saída: Selecione de acordo com os requisitos de consumo de potência do sistema.

Requisitos de eficiência: Soluções de alta eficiência são geralmente preferidas para aplicações com alimentação por bateria.

Se um sistema eletrônico prioriza baixo ruído, design simples e controle de custos, o regulador linear geralmente é a escolha preferida. Se o sistema exige alta eficiência, alta capacidade de potência e conversão flexível de tensão, o regulador chaveado é a solução mais adequada. Em projetos de circuitos práticos, muitos dispositivos de alto desempenho combinam as duas abordagens: utilizar um regulador chaveado para redução eficiente de tensão e um regulador LDO para estabilização de baixa ruído.

Fornecemos uma ampla gama de circuitos integrados de gerenciamento de energia, incluindo reguladores lineares, reguladores LDO, reguladores chaveados, conversores DC-DC e outras soluções de regulação de tensão dos principais fabricantes de semicondutores globais. Oferecemos soluções flexíveis de fornecimento para engenheiros, fabricantes e distribuidores, atendendo desde dispositivos embarcados de baixa potência até sistemas eletrônicos industriais e de alta performance.

No eastechic.com, você encontra uma vasta linha de circuitos integrados reguladores de tensão dos principais fabricantes de semicondutores. Acesse o site para conferir modelos e especificações de produtos. Entre em contato para estoque em tempo real, cotações e suporte de fornecimento, ou envie sua lista BOM para uma solução personalizada.

Conclusão: os reguladores de tensão são componentes essenciais para manter um gerenciamento de energia estável e eficiente em sistemas eletrônicos modernos. Enquanto os reguladores lineares oferecem simplicidade e baixo ruído, as soluções chaveadas entregam maior eficiência para projetos de alta potência. Entender o funcionamento e a gestão de conversão de energia dos reguladores chaveados permite que projetistas tomem decisões mais assertivas no desenvolvimento de sistemas avançados de gerenciamento de energia. Avaliando as necessidades específicas de cada aplicação, é possível selecionar o regulador ideal para melhorar o desempenho e confiabilidade geral do sistema.
