Guia completo | Capacitores em eletrônica de potência

Para que servem os capacitores? Os capacitores, como um dos componentes passivos mais fundamentais e comumente usados em circuitos eletrônicos, possuem uma ampla variedade de tipos e parâmetros. Eles são amplamente utilizados em aplicações como filtragem, armazenamento de energia, acoplamento, estabilização de tensão e muitos outros cenários de circuitos. Para selecionar o capacitor correto facilmente, não basta analisar apenas a capacitância; outros parâmetros-chave também devem ser considerados. Este artigo explicará os conhecimentos básicos sobre capacitores, ajudando você a dominar rapidamente as habilidades de seleção.

Para que servem os capacitores?

Os capacitores na eletrônica de potência são componentes eletrônicos básicos que armazenam e liberam carga elétrica. Eles são amplamente utilizados em circuitos para diversas finalidades:

Armazenamento de energia

Armazenar carga elétrica e liberá-la rapidamente quando necessário, como em flashes de câmeras e circuitos de backup de energia.

Suavização e filtragem de fonte de alimentação

Estabilizar a tensão, reduzir flutuações de tensão e corrente de ripple em fontes de corrente contínua, tornando a saída de energia estável.

Bloqueio de CC, passagem de CA

Separar corrente contínua da corrente alternada; permitir a passagem de sinais CA enquanto bloqueia o fluxo de CC, comumente usado em circuitos de áudio e acoplamento de sinais.

Seleção de frequência e sintonia

Trabalhar com indutores para formar circuitos ressonantes para sintonia de rádio, circuitos osciladores e filtragem de frequência.

Redução de ruído e desacoplamento

Suprimir interferências eletromagnéticas e ruído do circuito, isolar interferências entre diferentes módulos de circuito em placas-mãe e chips.

Temporização e atraso

Controlar o tempo de carga e descarga para realizar funções de atraso em temporizadores, interruptores e circuitos de controle.

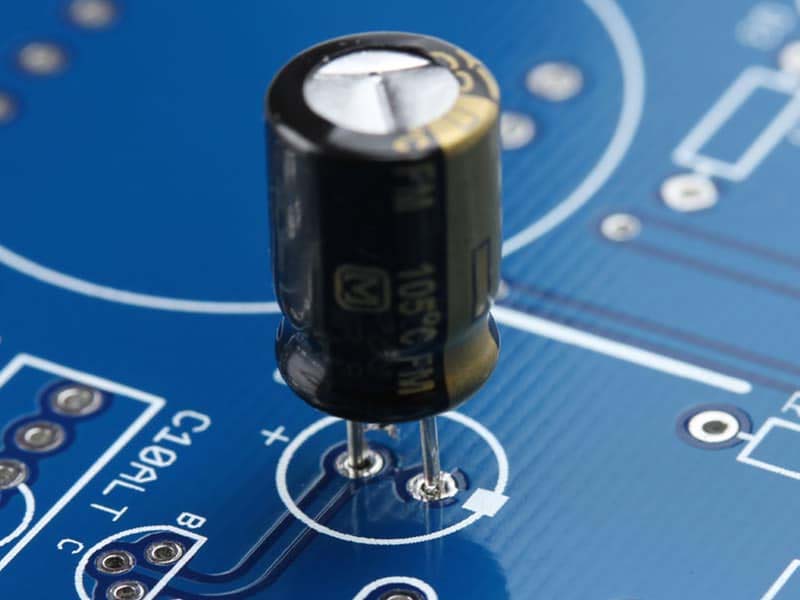

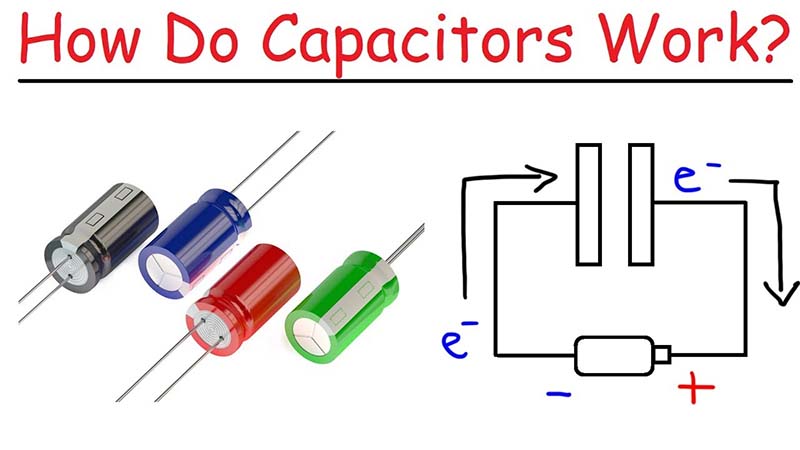

Como funciona um capacitor?

Princípio de funcionamento básico

Um capacitor armazena carga elétrica, estabelece um campo elétrico, bloqueia a corrente contínua e permite a passagem da corrente alternada.

Processo de carga

Quando um capacitor é conectado a uma fonte de corrente contínua, as cargas positivas do terminal positivo da fonte se movem em direção a uma placa, enquanto as cargas negativas se movem em direção à outra placa. Essas cargas opostas são separadas pelo material dielétrico isolante no meio e não podem se neutralizar, portanto se acumulam uniformemente nas superfícies das duas placas.

Um campo elétrico é formado entre as placas, e a energia elétrica é armazenada na forma de energia de campo eletrostático. Em condições normais, quanto maior a tensão, maior a área da placa e maior a constante dielétrica do material, mais carga o capacitor pode armazenar.

Estado de retenção

Após a conclusão da carga e desconexão da fonte de alimentação, o dielétrico isolante impede o vazamento de carga. As cargas nas placas permanecem estáveis, e o campo elétrico entre as placas é mantido. O capacitor retém assim a energia armazenada em um estado estável.

Processo de descarga

Quando um fio condutor conecta as duas placas, um circuito fechado é formado. As cargas positivas e negativas nas placas se neutralizam rapidamente e fluem direcionalmente pelo circuito. A energia de campo elétrico armazenada é liberada como corrente.

Após a descarga, o capacitor retorna ao seu estado original sem carga.

Bloqueio de CC e passagem de CA

• Bloqueia CC: Após um capacitor ser carregado por uma fonte de CC, o fluxo de carga para e o circuito fica efetivamente aberto. A corrente contínua não pode passar continuamente pelo capacitor.
• Passa CA: Como a corrente alternada muda continuamente de magnitude e direção, o capacitor sofre ciclos repetidos de carga e descarga. Uma corrente contínua aparece no circuito, fazendo parecer que a CA "passa" pelo capacitor.

Um capacitor armazena energia elétrica acumulando cargas opostas em duas placas separadas por um dielétrico isolante, formando um campo elétrico. Uma fonte de CC o carrega apenas uma vez, após o que a corrente é bloqueada, enquanto uma fonte de CA causa carga e descarga contínuas devido à variação de tensão, permitindo a condução equivalente de CA.

Parâmetros e classificação dos capacitores

• Capacitância: Indica a capacidade de um capacitor armazenar carga elétrica. Quanto maior o valor, mais energia elétrica ele pode armazenar. Unidades comuns incluem μF, nF e pF.
• Tensão nominal: A tensão máxima que um capacitor pode suportar continuamente durante a operação. Exceder esse valor pode causar ruptura ou danos.
• Polaridade: Alguns capacitores são polarizados e devem ser conectados com os terminais positivo e negativo corretos. Capacitores não polarizados podem ser instalados em qualquer direção.
• ESR (Resistência Série Equivalente): Representa a resistência interna de um capacitor. Quanto menor o ESR, menor a geração de calor e, geralmente, melhor o desempenho em alta frequência.
• Corrente de vazamento: Uma pequena perda de corrente que ainda existe após um capacitor ser carregado. Quanto menor a corrente de vazamento, melhor a capacidade de retenção de carga.
• Tolerância: O desvio permitido entre a capacitância real e o valor nominal, por exemplo ±10%.
• Faixa de temperatura de operação: A faixa de temperatura na qual o capacitor pode operar de forma confiável. Uma classificação de temperatura mais ampla ou alta geralmente indica melhor confiabilidade.
• Características de frequência: Descreve o desempenho de um capacitor em diferentes frequências. Diferentes tipos de capacitores são adequados para diferentes faixas de frequência.
• Corrente de ripple: A corrente de ripple alternada máxima que um capacitor pode suportar ao longo do tempo. Exceder esse limite pode causar superaquecimento e envelhecimento.
• Características de temperatura: Como a capacitância varia com a temperatura (ex: X7R, X5R, Y5V, NP0).
• Características de frequência: A variação da capacitância e impedância sob diferentes frequências de operação.
• Vida útil: O tempo de operação estável esperado de um capacitor sob temperatura e condições especificadas, comumente usado para descrever capacitores eletrolíticos.

Capacitância

A capacitância é uma grandeza física que descreve a capacidade de um capacitor armazenar carga elétrica. Ela representa essencialmente a quantidade de energia de campo elétrico que um capacitor pode reter.

A unidade padrão é o farad (F), mas essa unidade é muito grande para circuitos práticos, portanto unidades derivadas menores são comumente usadas em aplicações reais: mF, μF, nF e pF.

Relação de unidades:
1 F = 10³ mF = 10⁶ μF = 10⁹ nF = 10¹² pF

Capacitores de montagem superficial geralmente usam códigos numéricos para marcação simplificada. Por exemplo, 104 significa:
10 × 10⁴ pF = 100.000 pF = 0,1 μF

A capacitância determina diretamente a função do circuito:

• Valores pequenos (pF, nF): normalmente usados em filtragem de alta frequência, circuitos ressonantes e acoplamento de sinais
• Valores maiores (μF e acima): usados principalmente para filtragem de energia, armazenamento de energia e desacoplamento

A capacitância também é afetada pela temperatura, frequência de operação e tensão de polarização CC. Essas variações são especialmente significativas em capacitores cerâmicos. Em capacitores eletrolíticos, a capacitância pode diminuir gradualmente devido ao envelhecimento.

Tolerância (Precisão de capacitância)

A tolerância refere-se ao desvio permitido entre a capacitância real de um capacitor e seu valor nominal, também conhecido como desvio de capacitância. É expressa como uma porcentagem.

Graus de tolerância comuns incluem:

• Alta precisão: ±1%
• Precisão geral: ±5%
• Comercial padrão: ±10%
• Classe econômica: ±20%
• Alguns capacitores cerâmicos antigos ou de baixo custo podem ter tolerâncias assimétricas como −20% a +80%

A tolerância afeta diretamente a estabilidade do circuito. Em aplicações sensíveis como circuitos ressonantes, osciladores de relógio e amostragem de sinais precisos, são necessários capacitores precisos com baixa tolerância. Para filtragem geral de energia e desacoplamento bypass, ±10% ou ±20% geralmente são suficientes.

A tolerância também está intimamente relacionada ao material dielétrico:

• Cerâmica NP0 / C0G: alta precisão, muito estável, baixa tolerância
• Cerâmica Y5V / Z5U: grande tolerância e deriva significativa de temperatura, adequada apenas para aplicações não críticas

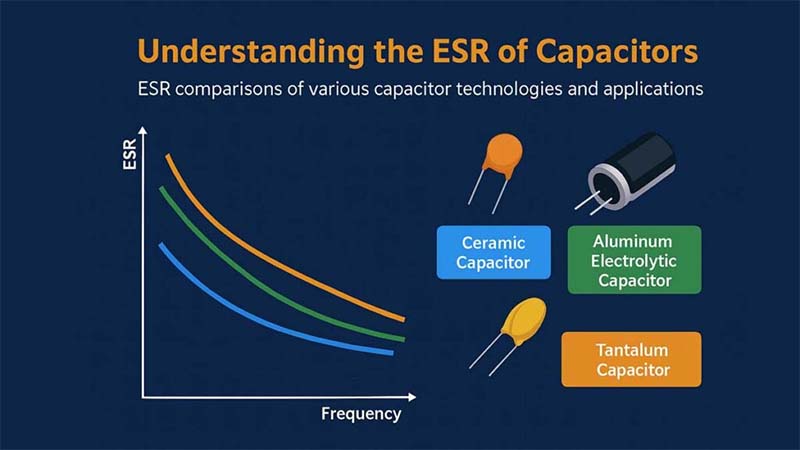

Entendendo o ESR dos Capacitores

A Resistência Série Equivalente (ESR) é um dos parâmetros mais importantes, porém muitas vezes negligenciados, de um capacitor. Ela representa a pequena resistência interna que aparece em série com o valor de capacitância ideal.

O que é o ESR em um Capacitor?

Em termos simples, o ESR é o componente resistivo dentro de um capacitor que causa perda de energia quando a corrente alternada flui através dele. Embora os capacitores sejam projetados para armazenar e liberar energia, a presença do ESR significa que parte dessa energia é dissipada na forma de calor.

Você pode imaginar um capacitor real como um capacitor ideal em série com um pequeno resistor – esse resistor é o ESR.

Por que o ESR é importante para os Capacitores?

Circuitos de fonte de alimentação: ESR alto leva a maior perda de potência e geração de calor.

Fontes chaveadas (SMPS): O ESR afeta a tensão de ripple e a estabilidade geral da saída.

Aplicações de alta frequência: Mesmo pequenos valores de ESR podem degradar a integridade do sinal.

Vida útil dos componentes: ESR mais alto geralmente leva a um envelhecimento mais rápido devido ao estresse térmico.

Fatores que Afetam o ESR

Tipo de capacitor: Capacitores eletrolíticos geralmente possuem ESR maior do que capacitores cerâmicos ou de filme.

Frequência: O ESR varia com a frequência de operação.

Temperatura: O ESR aumenta em baixas temperaturas em muitos tipos de capacitores.

Idade: Conforme os capacitores se degradam com o tempo, o ESR tende a aumentar.

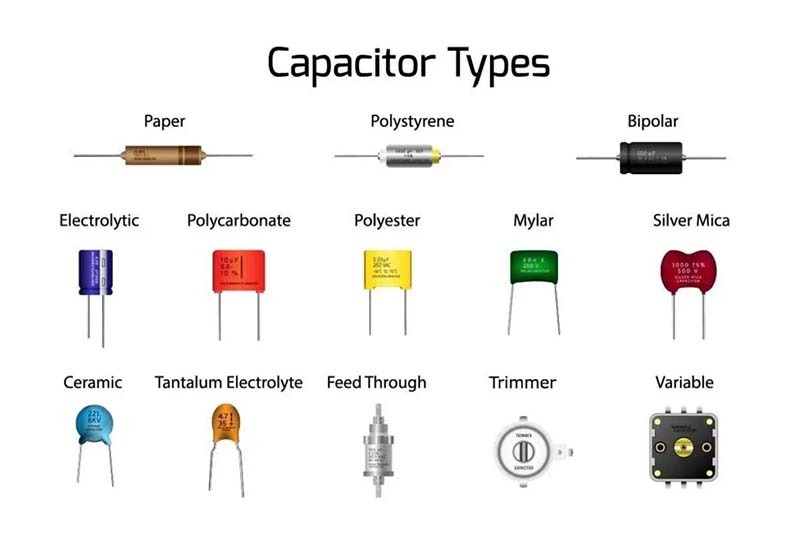

Diferentes Tipos de Capacitores de Potência

Capacitores de Filme de Potência

Fabricados com dielétrico de filme plástico, baixa perda, alta isolamento, boa estabilidade frequencial e térmica. Amplamente utilizados para correção de fator de potência, filtragem harmônica, inversores e circuitos de eletrônica de potência.

Capacitores Eletrolíticos de Potência

Incluem tipos eletrolíticos de alumínio e eletrolíticos de grande porte com terminais parafusados. Alta capacitância, baixo custo, usados principalmente para filtragem de barramento DC, armazenamento de energia em fontes industriais, inversores e conversores.

Capacitores Cerâmicos de Potência

Tipos MLCC ou cerâmicos de disco de alta tensão e alta potência, com bom desempenho de alta frequência e baixo ESR. Aplicados em bypass de alta tensão, filtragem de alta frequência e absorção de surtos.

Capacitores de Segurança (Capacitores X & Y)

Projetados especialmente para supressão de EMI em sistemas de energia CA. Capacitores X para supressão linha-linha, capacitores Y para interferência linha-terra, amplamente usados em eletrodomésticos e equipamentos de energia.

Capacitores de Potência Imersos em Óleo

Carcaça metálica preenchida com óleo isolante, alta tensão e grande capacitância, forte dissipação de calor e desempenho à prova de explosão. Usados principalmente em compensação de potência reativa de redes de alta tensão e equipamentos industriais de alta tensão.

Supercapacitores / Ultracapacitores

Capacidade de armazenamento de energia ultra-alta, carga e descarga rápidas. Usados para backup de energia, compensação de potência de pico e recuperação de energia em sistemas industriais e automotivos.

Tipos de Encapsulamento de Capacitores

Encapsulamento Through-Hole

Os capacitores são montados inserindo seus terminais nos furos da PCB e soldando-os. Esse tipo oferece alta resistência mecânica e é comumente usado em circuitos de potência, capacitores eletrolíticos e equipamentos industriais.

Encapsulamento Radial

Ambos os terminais estão localizados no mesmo lado do capacitor. Muito comum em capacitores eletrolíticos de alumínio e cerâmicos.

Encapsulamento Axial

Os dois terminais estão posicionados em extremidades opostas do componente. Muito usado em circuitos legados e ambientes de instalação especiais.

Montagem em Superfície (SMD/SMT)

Projetados para montagem automatizada e layouts de circuito de alta densidade, amplamente usados em eletrônica de consumo, telecomunicações e eletrônica automotiva. Tipos comuns: capacitores cerâmicos multicamadas MLCC, capacitores de tântalo, eletrolíticos de alumínio SMD e capacitores de filme.

Encapsulamento com Terminal Parafusado

Usado em aplicações de alta capacitância e alta corrente. Oferece excelente dissipação de calor e estabilidade, comum em fontes de alimentação industriais e equipamentos de conversão de frequência.

Encapsulamento Snap-in

Fácil instalação e fixação segura. Amplamente utilizado em fontes de alta potência, sistemas UPS e dispositivos de armazenamento de energia.

Encapsulamento de Módulo de Potência

Projetado especificamente para aplicações de alta potência, com baixa perda e alta resistência a tensão. Comum em sistemas de energia renovável, inversores, veículos elétricos, módulos IGBT e sistemas de inversor de alta frequência.

Encapsulamento DIP

Estrutura simples e fácil de instalar. Comumente usado para capacitores de filme, capacitores de segurança e outros componentes eletrônicos tradicionais.

Encapsulamento Cilíndrico

Normalmente usado para capacitores eletrolíticos de alumínio e supercapacitores. Oferece alta capacitância e bom desempenho de dissipação de calor.

Encapsulamento Tipo Caixa

Possui excelente isolamento e alta estabilidade. Comumente usado em capacitores de filme e circuitos de filtragem EMI.

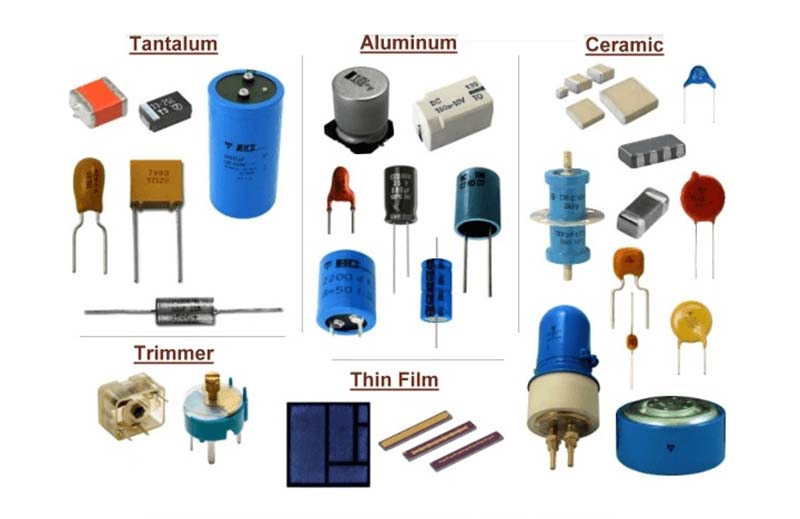

Como Escolher o Capacitor Correto para um Circuito?

Escolher o capacitor correto em 2026 depende de equilibrar o desempenho elétrico, os requisitos de confiabilidade e as demandas crescentes de sistemas de alta frequência e alta eficiência, como fontes de alimentação para IA, eletrônica de VE e equipamentos industriais avançados.

1. Capacitância e tensão nominal. O capacitor deve atender ao armazenamento de energia necessário e suportar a tensão máxima do circuito com margem suficiente, especialmente em conversão de potência e sistemas automotivos, onde picos de tensão são comuns.

2. Tipo de dielétrico. Capacitores cerâmicos (MLCC) são amplamente usados para bypass de alta frequência e projetos compactos, enquanto capacitores de filme são preferidos por alta estabilidade, baixa perda e eletrônica de potência. Capacitores eletrolíticos ainda são essenciais para armazenamento de energia em massa em fontes de alimentação, embora devam ser selecionados cuidadosamente quanto à corrente de ripple e restrições de vida útil.

3. Temperatura e confiabilidade são cada vez mais importantes nas aplicações de 2026. Sistemas automotivos e industriais frequentemente requerem componentes classificados para faixas de temperatura estendidas (como -55°C a 125°C ou superior) e longa vida útil sob carga contínua.

4. Resistência série equivalente (ESR) e indutância série equivalente (ESL) são críticas para circuitos de alta velocidade. Capacitores de baixo ESR são preferidos em fontes chaveadas e conversores DC-DC para melhorar a eficiência e reduzir a geração de calor.

5. Tamanho físico e encapsulamento, especialmente em eletrônica compacta e layouts de PCB de alta densidade. Componentes de montagem em superfície (SMD) dominam os projetos modernos, enquanto capacitores through-hole e com terminal parafusado ainda são usados em ambientes de alta potência ou industriais.

Por fim, requisitos específicos da aplicação, como supressão de EMI, certificação de segurança (capacitores X/Y) e manipulação de corrente de ripple, devem guiar a seleção final. Em sistemas modernos, escolher o capacitor correto não é apenas sobre o valor de capacitância, mas sim sobre otimizar desempenho, durabilidade e eficiência em nível de sistema.

A Eastech conta com um sistema maduro de cadeia de suprimentos e parcerias de longo prazo com fabricantes originais e canais de distribuição autorizados, garantindo fontes de produto rastreáveis, uma linha completa de modelos de capacitores e preços continuamente competitivos com capacidade de entrega estável. Estamos comprometidos em fornecer aos clientes suporte estável e confiável de fornecimento integrado de componentes eletrônicos, abrangendo capacitores MLCC, eletrolíticos de alumínio, de filme, supercapacitores, bem como diversos produtos de aplicação industrial e automotiva, atendendo a diversos requisitos de projeto e aplicação de circuitos.

Em termos de qualidade, implementamos rigorosamente processos de inspeção de entrada e controle de qualidade, garantindo que cada lote de capacitores atenda aos padrões da indústria em desempenho elétrico, confiabilidade e consistência. Ao mesmo tempo, também podemos fornecer suporte técnico correspondente e recomendações de seleção com base nas necessidades do cliente, ajudando você a escolher o capacitor correto para o projeto de circuitos em 2026.

Como prestadora de serviços de cadeia de suprimentos de componentes eletrônicos, a Eastech continuará focada em fornecer soluções de componentes eletrônicos de alta confiabilidade e custo-benefício para clientes globais, ajudando a acelerar a implementação de P&D e a aumentar a competitividade no mercado.

Em última análise, saber escolher o capacitor correto para um circuito em 2026 é essencial para garantir desempenho estável, eficiência e confiabilidade no sistema eletrônico. Ao entender as funções, parâmetros-chave e diferentes tipos de capacitores, os engenheiros podem tomar decisões de projeto mais informadas em aplicações de eletrônica de potência e sistemas.
