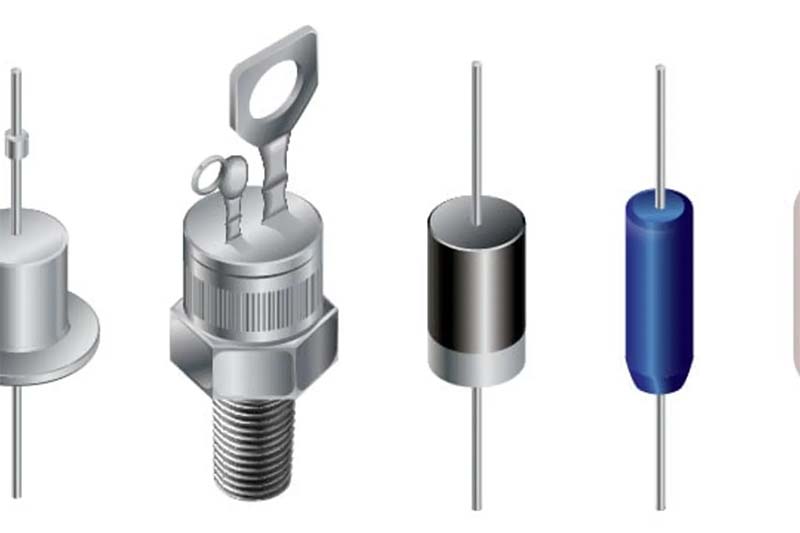

O que é um diodo em um circuito?

Os diodos estão entre os componentes semicondutores mais fundamentais e amplamente utilizados na eletrônica moderna, frequentemente considerados interruptores de corrente unidirecionais em circuitos eletrônicos. Vários tipos de diodos na eletrônica são amplamente aplicados em dispositivos consumidores, fontes de alimentação, circuitos de controle e sistemas de iluminação, tornando os diodos componentes indispensáveis no projeto eletrônico moderno.

O que é um diodo em um circuito? Os diodos possuem uma característica distinta de condução unidirecional, permitindo que a corrente flua suavemente do ânodo para o cátodo, bloqueando o fluxo de corrente reversa. Sem necessidade de mecanismos de controle complexos, os diodos podem direcionar automaticamente a corrente e fornecer isolamento reverso, além de executar funções essenciais como retificação, regulação de tensão, emissão de luz e detecção de sinais.

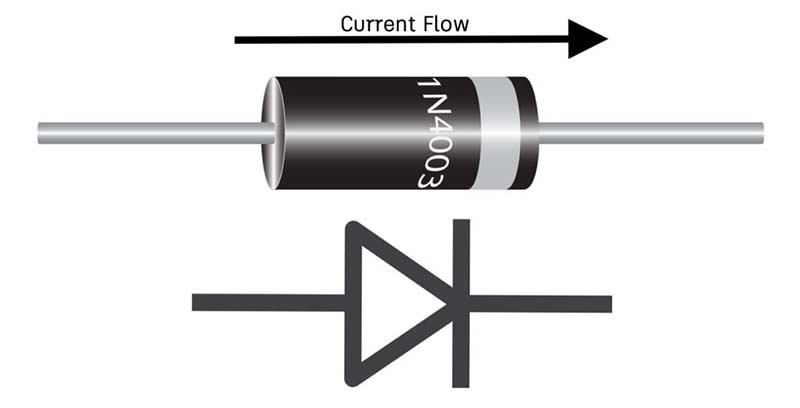

Como funciona um diodo?

Um diodo é um componente semicondutor básico que permite apenas o fluxo de corrente elétrica em uma direção e bloqueia a corrente no sentido inverso.

Possui dois terminais: ânodo e cátodo. Quando o ânodo é conectado à tensão positiva e o cátodo à negativa, o diodo liga e conduz a corrente suavemente. Quando a tensão é invertida, o diodo desliga e interrompe a corrente completamente.

Essa característica de condução unidirecional faz com que os diodos sejam amplamente usados para retificação, proteção de circuitos, regulação de tensão, detecção de sinais e emissão de luz em todos os tipos de circuitos eletrônicos.

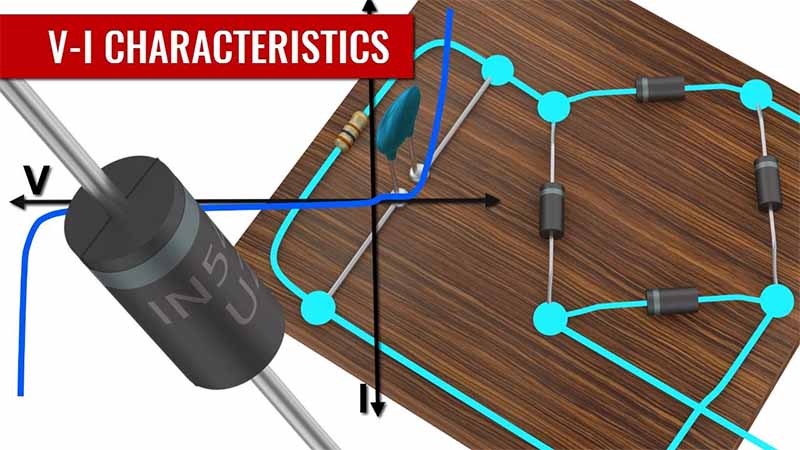

Qual é a função de um diodo em um circuito?

1. Função de Retificação

Os diodos podem converter corrente alternada (CA) em corrente contínua (CC), razão pela qual também são conhecidos como retificadores. Dentro de fontes de alimentação e carregadores, circuitos retificadores de diodo são amplamente utilizados para fornecer energia CC estável para dispositivos eletrônicos.

2. Regulação e Limitação de Tensão

Quando um diodo Zener opera na região de ruptura reversa, a tensão sobre ele permanece quase constante. Se a tensão do circuito subir muito, o diodo Zener pode regular e estabilizar automaticamente a tensão para proteger chips e componentes posteriores de danos por sobretensão. Essa função é comumente usada em fontes de alimentação reguladas e circuitos de tensão de referência.

3. Proteção contra Polaridade Reversa

Os diodos podem servir como componentes de proteção contra polaridade reversa para evitar danos ao equipamento causados por conexões incorretas de energia. Quando a polaridade está correta, o diodo conduz normalmente e permite o funcionamento do circuito. Se a polaridade for invertida, o diodo bloqueia o fluxo de corrente e desconecta o circuito, proporcionando proteção simples e confiável.

4. Detecção e Demodulação de Sinais

Em circuitos de RF e rádio, os diodos são usados para detecção e demodulação de sinais. Eles podem extrair áudio de baixa frequência ou sinais úteis de ondas portadoras de alta frequência, filtrando componentes de alta frequência indesejados, permitindo que os dispositivos reproduzam sons e sinais de comunicação válidos. Esta é uma aplicação fundamental em circuitos de comunicação sem fio.

5. Emissão de Luz e Indicação

Os diodos emissores de luz (LEDs) não apenas conduzem corrente em uma direção, mas também convertem energia elétrica em luz quando ligados. Os LEDs são comumente usados como indicadores de energia, luzes de status, iluminação de fundo de displays e iluminação decorativa. Com baixo consumo de energia e longa vida útil, são amplamente encontrados em eletrodomésticos e dispositivos digitais.

6. Proteção de Roda Livre

Componentes indutivos como relés, bobinas e motores geram força eletromotriz de alta tensão reversa quando a energia é desligada. Um diodo paralelo fornece um caminho de descarga para a corrente indutiva reversa, suprimindo picos de tensão e protegendo componentes eletrônicos próximos de danos. Este método de proteção é amplamente utilizado em sistemas de controle industrial e circuitos de acionamento de relés.

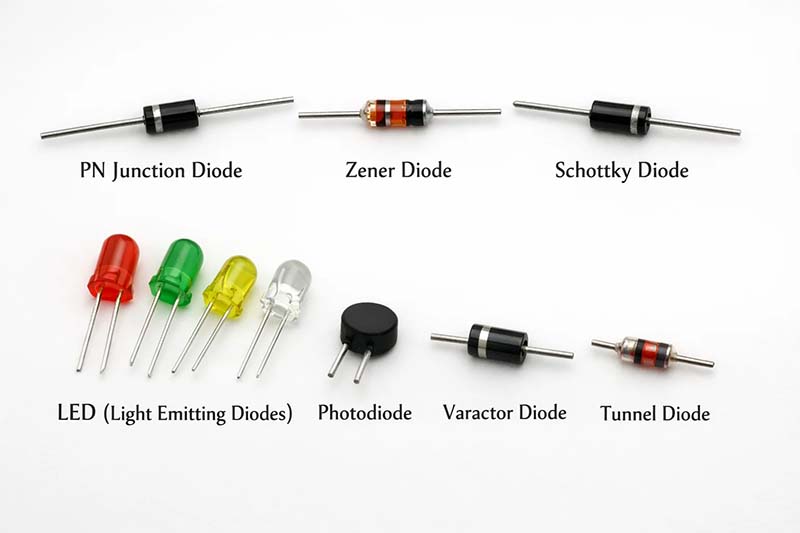

Diferentes Tipos de Diodos e Aplicações

1. Diodo Retificador Padrão

O diodo básico mais comum, usado principalmente para condução unidirecional e retificação. É amplamente aplicado na conversão de energia CA em CC e é comumente encontrado em fontes de alimentação, carregadores e circuitos retificadores industriais devido à sua alta capacidade de manuseio de tensão e corrente.

2. Diodo Zener

Um diodo Zener é projetado especificamente para operar na região de ruptura reversa, onde mantém uma tensão estável em seus terminais. É usado principalmente para referência de tensão, regulação de tensão e proteção contra sobretensão, evitando danos a chips e circuitos causados por tensão excessiva.

3. Diodo Emissor de Luz (LED)

Ao conduzir eletricidade, os LEDs convertem energia elétrica em luz e podem emitir várias cores como vermelho, verde, azul e branco. São amplamente utilizados em indicadores de energia, luzes de status, telas de displays, sistemas de iluminação e iluminação decorativa.

4. Diodo Schottky

Os diodos Schottky possuem baixa queda de tensão direta, velocidade de comutação ultrarrápida e baixa perda de potência. São ideais para circuitos de alta frequência, fontes de alimentação chaveadas, sistemas de carregamento rápido e aplicações de retificação de alta frequência, sendo amplamente classificados como diodos de RF.

5. Diodo de Recuperação Rápida / Ultrarrápida

Esses diodos possuem tempos de recuperação reversa muito curtos e desempenho de comutação rápido. São projetados especialmente para retificação de alta frequência, circuitos inversores e fontes de alimentação chaveadas, tornando-os mais adequados para operações de alta frequência do que os diodos retificadores padrão.

6. Fotodiodo

Um fotodiodo altera sua corrente de condução quando exposto à luz, permitindo converter sinais ópticos em sinais elétricos. É comumente usado em detecção de luz, interruptores ópticos, receptores infravermelhos e circuitos de detecção de luz.

7. Diodo Varactor

A capacitância de junção de um diodo varactor varia com as variações de tensão de polarização reversa. É usado principalmente em sintonia de rádio, circuitos de RF, modulação de frequência e aplicações de osciladores em sistemas de comunicação sem fio.

8. DIAC (Diodo Trigger Bidirecional)

O DIAC pode conduzir corrente em ambas as direções uma vez acionado, sem a limitação unidirecional dos diodos comuns. É comumente usado em circuitos de controle de tensão, dimmers, controladores de velocidade de motor, disparo de tiristores e sistemas de controle de eletrodomésticos.

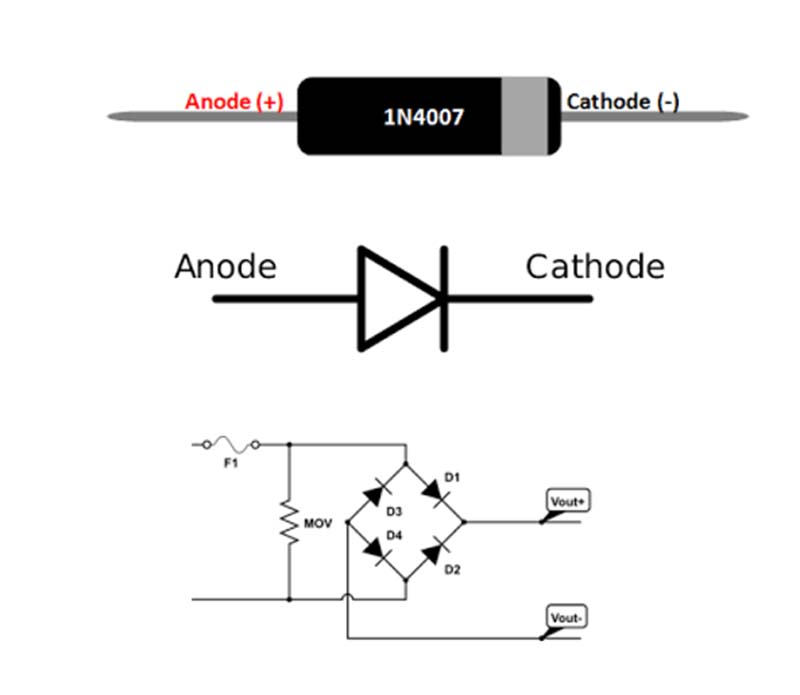

O que é um Diodo 1N4007?

O 1N4007 é um diodo retificador de silício padrão com corrente direta nominal de 1A e tensão reversa nominal de 1000V. Pertence à família de diodos retificadores 1N400x, onde o "x" representa diferentes classificações de tensão na série.

Especificações

Tensão Reversa Máxima (VR): 1000 V

Corrente Direta Média (IF): 1 A

Queda de Tensão Direta (VF): ~0,7 V @ 1 A

Corrente de Pico de Surto (IFSM): 30 A

Corrente de Vazamento Reversa (IR): ≤ 5 μA

Função
Retificação de CA para CC em fontes de alimentação e adaptadores.

Retificadores em ponte para circuitos de baixa potência.

Proteção contra polaridade reversa para baterias e circuitos.

Diodos de roda livre para relés e pequenas cargas indutivas.

A Vishay fornece soluções de componentes eletrônicos que abrangem semicondutores passivos e discretos, incluindo MOSFETs, ICs, diodos e retificadores, dispositivos optoeletrônicos, resistores, sensores, indutores, componentes magnéticos personalizados e capacitores.

Datasheet 1N4007

O 1N4007 pode substituir o 1N4001?

Sim. Na maioria das aplicações, um diodo 1N4007 geralmente pode ser usado para substituir um diodo 1N4001.

O 1N4001 tem uma classificação de tensão reversa de 50V, enquanto o 1N4007 tem uma classificação muito maior de 1000V. Ambos são classificados para 1A de corrente direta. Em essência, o 1N4007 é uma versão de alta tensão do 1N4001, tornando-o adequado como substituto direto na maioria dos circuitos onde o espaço e a pinagem são os mesmos.

Modelos Equivalentes / Alternativos do 1N4007

1N5408, 1N4007G, FR107, UF4007, 1N5399, BY133, EM516, RL207

Como escolher diodos de substituição equivalentes?

1. Diodos retificadores padrão (ex.: 1N4001 / 1N4007 / 1N5408)

Corrente nominal ≥ componente original

Tensão nominal ≥ componente original

Regra geral: na mesma série, um número maior significa maior tensão nominal e pode substituir versões de menor classificação.

Exemplo: Diodo 1N4007 (1A / 1000V) pode substituir 1N4001–1N4006

2. Diodos Schottky

Devem corresponder tanto à corrente quanto à tensão nominal

Deve permanecer o mesmo tipo (Schottky não pode ser substituído por diodos retificadores padrão)

3. Diodos Zener (Diodos Reguladores de Tensão)

A tensão Zener deve ser exatamente a mesma (ex.: 5.1V, 12V)

Valores de tensão diferentes não podem ser substituídos, caso contrário o circuito pode falhar ou ser danificado

A potência nominal deve ser igual ou superior (ex.: 0.5W, 1W, 2W)

Como selecionar o diodo para o circuito?

1. Para qual tipo de circuito os diodos são usados?

1) Retificação de frequência padrão, proteção contra polaridade reversa e aplicações de roda livre

Escolha diodos retificadores gerais como o Diodo 1N4007 ou Diodo 1N5408 (ex.: séries 1N4001–1N4007, 1N5408).

Esses diodos são projetados para circuitos de potência de baixa frequência, oferecendo condução unidirecional estável, baixo custo e ampla aplicabilidade. Eles são comumente usados para retificação CA-CC, proteção contra polaridade reversa nas entradas de energia e absorção de corrente de retorno em cargas indutivas como relés e bobinas para suprimir a força contra-eletromotriz.

2) Fontes de alimentação chaveadas, retificação de alta frequência, aplicações de carregamento rápido

Use diodos Schottky, de recuperação rápida (FR) ou ultra-rápida (UF).

Diodos retificadores padrão têm velocidade de comutação lenta. Em circuitos de alta frequência, eles geram calor, reduzem a eficiência e podem até falhar.

Diodos Schottky possuem queda de tensão direta baixa e baixa perda

Diodos de recuperação rápida/ultra-rápida têm tempo de recuperação reversa extremamente curto, tornando-os adequados para comutação de alta frequência

3) Luzes indicadoras, iluminação e aplicações de display

Use LED (diodos emissores de luz). Você pode selecionar diferentes cores e tamanhos de encapsulamento conforme necessário. LEDs convertem energia elétrica diretamente em luz com consumo de energia muito baixo, longa vida útil e tempo de resposta rápido.

4) Aplicações de tensão estável / tensão de referência

Diodos Zener operam na região de ruptura reversa, mantendo uma tensão constante apesar de pequenas flutuações de corrente.

Eles são usados principalmente para amostragem de tensão de referência, regulação de tensão via divisor de tensão e proteção de clampeamento contra sobretensão. Fornecem tensões de referência estáveis para microcontroladores, ICs e circuitos de precisão, evitando operação anormal causada por variação de tensão.

5) Aplicações de detecção de luz e detecção infravermelha

Fotodiodos são altamente sensíveis à intensidade da luz. Quanto mais forte a luz, maior a corrente reversa, permitindo a conversão precisa de sinais ópticos em sinais elétricos.

Eles são amplamente usados em interruptores sensores de luz automáticos, receptores de controle remoto infravermelho, detecção optoeletrônica, detecção de fumaça e sistemas de detecção de luz ambiente.

6) Proteção ESD e aplicações de proteção contra surtos/sobretensão

Diodos TVS (Supressores de Tensão Transitória) respondem em velocidade de nanossegundos e podem absorver instantaneamente descargas eletrostáticas, surtos de raio e picos de tensão.

Eles são usados para proteger microcontroladores, chips de interface e componentes eletrônicos de precisão, comumente instalados em portas de dispositivos e estágios de entrada de PCB para proteção contra raios, proteção ESD e supressão de surtos.

2. Parâmetros chave do diodo

1) Corrente Direta (If)

Verifique a corrente máxima no circuito e selecione um diodo com corrente nominal pelo menos 1,5–2 vezes superior à corrente de operação real para fornecer margem suficiente.

Por exemplo, se a corrente máxima do circuito for 0.5A, um diodo de 1A como o Diodo 1N4007 geralmente é suficiente.

2) Tensão Reversa (Vr)

Verifique a tensão reversa máxima no circuito. A classificação de tensão reversa do diodo deve ser superior à tensão de pico do circuito.

Por exemplo:

Diodo 1N4001: classificação 50V

Diodo 1N4007: classificação 1000V

Para aplicações de tensão mais alta, escolha sempre um diodo com classificação de tensão superior.

3) Queda de Tensão Direta (Vf)

Diodos Schottky têm baixa queda de tensão direta (cerca de 0.2–0.4V), resultando em menor perda de potência. Diodos de silício padrão são em torno de 0.7V.

Para circuitos de baixa tensão e alta corrente, os diodos Schottky são preferidos para reduzir a geração de calor e melhorar a eficiência.

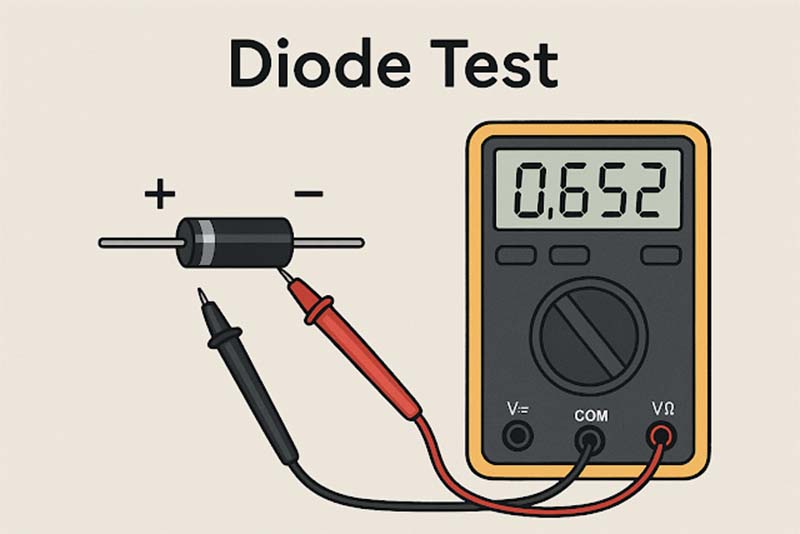

Como testar um diodo?

Cada diodo possui uma corrente e tensão nominais, determinadas por seu material, estrutura de encapsulamento e projeto interno. Um multímetro digital no modo de teste de diodo pode ser usado para verificações básicas, mas para avaliar melhor o desempenho real e os parâmetros nominais, são necessários vários métodos de teste.

1. Verificar Condução Direta e Polaridade com um Multímetro

Coloque o multímetro digital no modo “teste de diodo”:

Conecte a ponta de prova vermelha ao ânodo e a ponta preta ao cátodo. Um diodo normal mostrará uma queda de tensão direta.

• Um diodo de silício geralmente mostra cerca de 0.6V–0.7V.
• Um diodo Schottky geralmente mostra cerca de 0.2V–0.4V.
• Se a leitura mostrar “OL” ou infinito, a função de bloqueio reverso está normal.
• Se o diodo conduzir em ambas as direções, pode estar em curto-circuito; se não conduzir em nenhuma direção, pode estar aberto e danificado.

Este método é usado principalmente para determinar se o diodo está funcionando corretamente.

2. Testar a Corrente Direta Nominal

A corrente nominal refere-se à corrente direta contínua máxima que o diodo pode suportar com segurança.

O teste geralmente requer:

• Uma fonte de alimentação CC programável
• Um resistor limitador de corrente em série
• Aumento gradual da corrente enquanto monitora o aumento da temperatura
• Um amperímetro para registrar a corrente de operação estável

Se a corrente exceder o valor nominal, o diodo aquecerá significativamente e poderá ser danificado. Durante o teste, deve-se evitar a operação prolongada além dos limites da folha de dados.

3. Testar a Capacidade de Tensão Reversa

A classificação de tensão reversa refere-se à tensão máxima que um diodo pode suportar sob polarização reversa.

Método de teste:

• Usar uma fonte de alimentação ajustável de alta tensão
• Conectar o diodo em polarização reversa
• Aumentar lentamente a tensão
• Monitorar as mudanças na corrente de fuga

Um aumento súbito na corrente de fuga indica que o diodo está se aproximando da tensão de ruptura. É necessária limitação estrita de corrente durante o teste para evitar danos permanentes.

4. Medir a Corrente de Fuga

Diodos de alta qualidade apresentam corrente de fuga extremamente baixa no modo de bloqueio reverso. Pode ser medido usando:

• Um multímetro de precisão
• Um testador de parâmetros de semicondutores
• Um osciloscópio com circuito de teste

Se a corrente de fuga aumentar significativamente, geralmente indica envelhecimento ou dano interno do dispositivo.

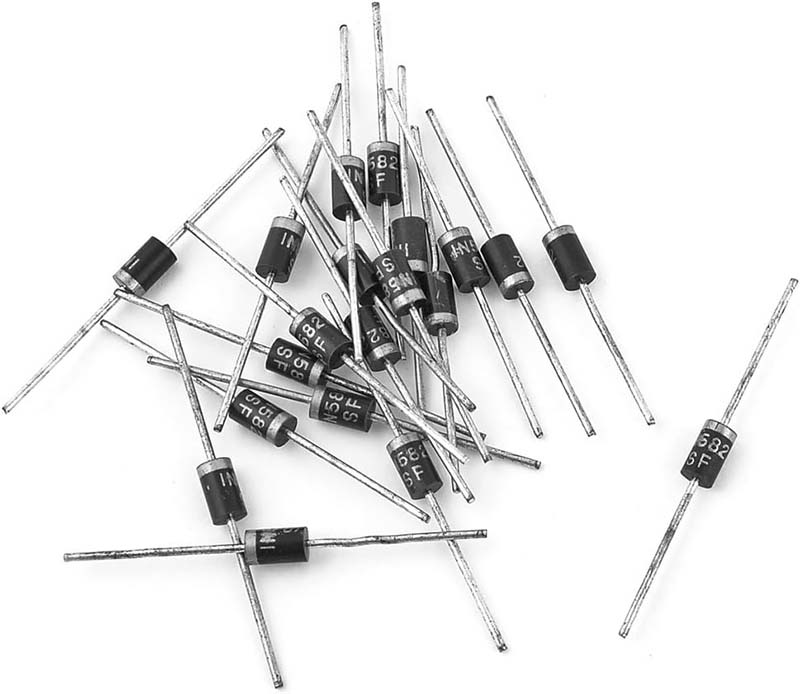

Oferecemos serviços de distribuição abrangentes para uma linha completa de diodos, fornecendo cobertura completa de modelos com componentes originais e autênticos garantidos. Nosso portfólio de produtos inclui diodos retificadores, diodos Schottky, diodos de recuperação rápida, diodos de comutação, diodos Zener, diodos de proteção ESD TVS, diodos de alta tensão e muitos outrossemicondutores passivos e discretos.

Suportamos uma ampla variedade de tipos de encapsulamento, incluindo pacotes through-hole e SMD como SMA, SMB, SMC, DO, TO e outras especificações padrão da indústria, adequados para aplicações em controle industrial, fontes de alimentação, eletrodomésticos, eletrônica automotiva, sistemas de energia renovável e muito mais.

Modelos de diodos populares e comumente usados são mantidos em estoque em grande volume para entrega rápida e suprimento estável. Para componentes obsoletos, difíceis de encontrar ou especializados, também fornecemos serviços profissionais de sourcing e correspondência BOM, ajudando os clientes a obter uma compra eficiente e completa de componentes eletrônicos.

Em resumo, entender qual é a função de um diodo em um circuito ajuda a esclarecer como o controle da direção da corrente, o tratamento de sinais e os mecanismos de proteção são implementados em projetos eletrônicos. Desde hardware de energia básico até design de sistemas eletrônicos, os diodos desempenham um papel vital para garantir o desempenho estável e eficiente do circuito em uma ampla gama de aplicações.
