O que é um transistor e como ele funciona?

O que faz um transistor? Um transistor, também conhecido como triodo, é um dispositivo semicondutor de estado sólido principal. Ele inclui vários tipos, como diodos, transistores de efeito de campo (FETs) e tiristores (SCRs). Possui múltiplas funções práticas, incluindo detecção, retificação, amplificação de sinal, chaveamento de circuitos, regulação de tensão e modulação de sinal, servindo como um componente fundamental vital para o funcionamento de equipamentos eletrônicos.

Como um interruptor de corrente ajustável, o transistor pode controlar com precisão a magnitude da corrente de saída por meio de alterações na tensão de entrada. Ao contrário de dispositivos de chaveamento tradicionais, como relés e interruptores mecânicos comuns, o transistor depende de sinais de comunicação para controlar sua abertura e fechamento, não exigindo operações de contato mecânico.

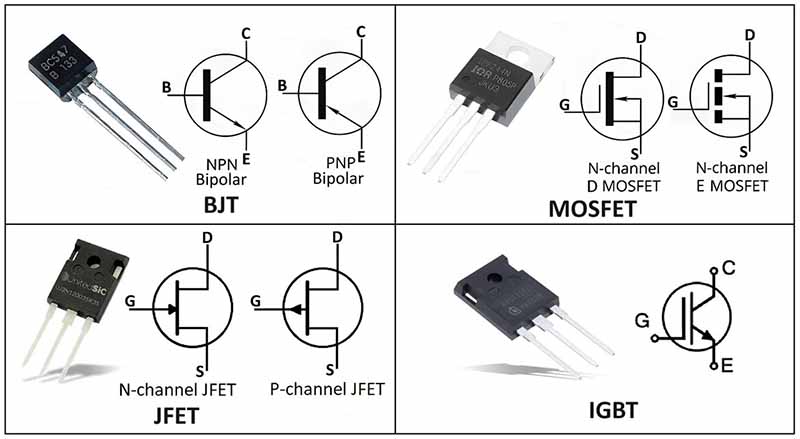

Quais são os tipos de Transistores?

Transistor Bipolar de Junção (BJT)

O Transistor Bipolar de Junção (BJT) é um dos tipos de transistor mais comumente usados e é um dispositivo controlado por corrente. Com base em diferenças estruturais, pode ser classificado em tipos NPN e PNP. Sua função principal é usar uma pequena corrente de base para controlar uma corrente muito maior entre o coletor e o emissor, alcançando amplificação de sinal e controle de chaveamento. É amplamente aplicado em cenários como circuitos analógicos e circuitos de amplificação de potência.

Transistor de Efeito de Campo (FET)

O Transistor de Efeito de Campo (FET) é um dispositivo controlado por tensão. Os FETs abrangem vários ramos, sendo o mais comum o Transistor de Efeito de Campo Metal-Óxido-Semicondutor (MOSFET). Sua porta e canal são isolados por uma camada de óxido, resultando em consumo de energia extremamente baixo e alta densidade de integração. É amplamente utilizado em circuitos digitais, circuitos integrados e fontes de alimentação chaveadas.

Transistor Bipolar de Porta Isolada (IGBT)

O Transistor Bipolar de Porta Isolada (IGBT) é um transistor de potência híbrido que combina as duas vantagens: controle por tensão do MOSFET e alta capacidade de corrente e baixa perda do BJT. Possui acionamento de entrada simples e excelente desempenho de chaveamento, além de alta resistência à tensão, forte capacidade de condução de corrente e baixa perda de condução. É um componente central para aplicações industriais de alta potência.

Fototransistor

O fototransistor é um tipo especial de transistor cuja característica principal é a capacidade de converter sinais de luz em sinais elétricos, pertencendo à categoria de dispositivos optoeletrônicos. Sua estrutura é semelhante à de um transistor comum, mas o emissor ou a base é feito de material fotossensível. Durante a operação, não requer corrente ou tensão de controle externa; em vez disso, recebe radiação óptica externa (como luz visível ou infravermelha) para alterar sua condutividade, alcançando a conversão e amplificação de sinais de luz em sinais elétricos. Os tipos comuns incluem fototriodos, que são aplicados principalmente em cenários como detecção de luz, controle optoeletrônico e comunicações ópticas, incluindo sensores optoeletrônicos e interruptores ópticos.

Transistor de Único Elétron (SET)

O Transistor de Único Elétron (SET) é um novo tipo de transistor baseado no efeito de tunelamento quântico, pertencendo à classe de dispositivos em escala nanométrica. Suas características principais incluem tamanho extremamente pequeno e consumo de energia ultrabaixo, permitindo o controle preciso de elétrons individuais. Atualmente, é aplicado principalmente em computação quântica, nanoeletrônica e detecção de ultraalta precisão.

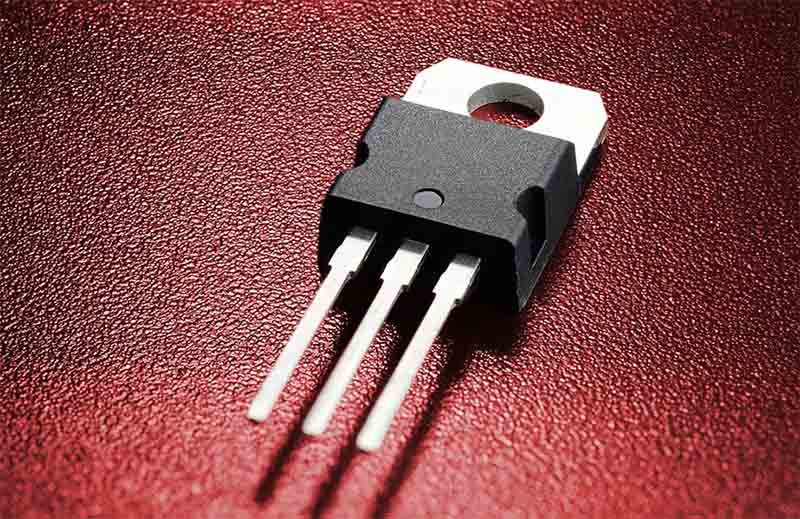

O que é um Transistor e Como Funciona?

Os transistores referem-se especificamente aos Transistores Bipolares de Junção (BJT) comumente usados, que são dispositivos semicondutores frequentemente utilizados como amplificadores ou interruptores controlados eletronicamente. Devido à sua velocidade de resposta rápida e alta precisão, os transistores podem ser usados em vários projetos de circuitos digitais e analógicos, incluindo amplificadores, interruptores, reguladores de tensão, moduladores de sinal e circuitos osciladores. Os transistores podem ser encapsulados de forma independente, e vários transistores podem ser integrados em uma determinada parte de um circuito.

Os transistores utilizam as características dos semicondutores para controlar a corrente/tensão de saída por meio de sinais de entrada, servindo essencialmente como um interruptor de corrente/tensão controlável. O núcleo de um transistor é o material semicondutor (como silício ou germânio), formando regiões com características condutoras diferentes (como semicondutores do tipo N e P) por meio de um processo de dopagem. A combinação dessas regiões forma uma "junção PN"-a junção PN possui condutividade unidirecional e é a base para o transistor alcançar suas funções de controle.

Como Funcionam os Transistores?

Transistores Bipolares de Junção (BJT) (Transistores NPN e PNP)

Os transistores bipolares de junção são o tipo de transistor mais amplamente utilizado, divididos principalmente em duas estruturas principais: NPN e PNP. Eles consistem em três pinos-chave: Emissor (E), Base (B) e Coletor (C). A base serve como terminal de entrada de sinal; ao inserir apenas um pequeno sinal de tensão ou corrente, pode gerenciar com precisão a grande corrente do circuito principal entre o coletor e o emissor, alcançando a alternância entre condução e corte do circuito.

Os transistores NPN dependem principalmente de elétrons para completar o transporte de carga: o emissor envia elétrons, enquanto a base central é responsável por regular o fluxo de elétrons. A grande maioria dos elétrons liberados pelo emissor não é consumida na base, mas sim capturada e coletada pelo coletor, que os transporta para o circuito posterior, completando a transmissão de corrente e o controle de sinal.

A estrutura interna e o mecanismo condutor de um transistor PNP são diametralmente opostos aos de um transistor NPN. A base também desempenha a função de regulação de corrente, mas a direção geral da corrente é completamente invertida, com o fluxo do emissor para o coletor como núcleo. Ao contrário do NPN, que depende de elétrons para condução, os portadores de carga nos dispositivos PNP são lacunas. As lacunas são emitidas pelo emissor e finalmente coletadas pelo coletor, alcançando funções como condução de circuito, chaveamento e regulação de sinal.

Transistores de Efeito de Campo (FET)

Os transistores de efeito de campo dependem da tensão para controlar a corrente de saída e são dispositivos "controlados por tensão". Eles não exigem que a base (Porta em um FET) forneça corrente; a regulação é alcançada apenas por meio de sinais de tensão.

Os Transistores de Efeito de Campo (FET) são dispositivos controlados por tensão, compostos essencialmente por uma Fonte (S), Porta (G) e Dreno (D). Seu princípio de funcionamento envolve aplicar tensão na porta para formar um campo elétrico, que altera a condutividade do canal semicondutor, controlando assim a corrente entre o dreno e a fonte. Sua porta consome quase nenhuma corrente, oferecendo baixo consumo de energia e alta precisão de controle, tornando-os adequados para cenários com altos requisitos de eficiência energética e precisão.

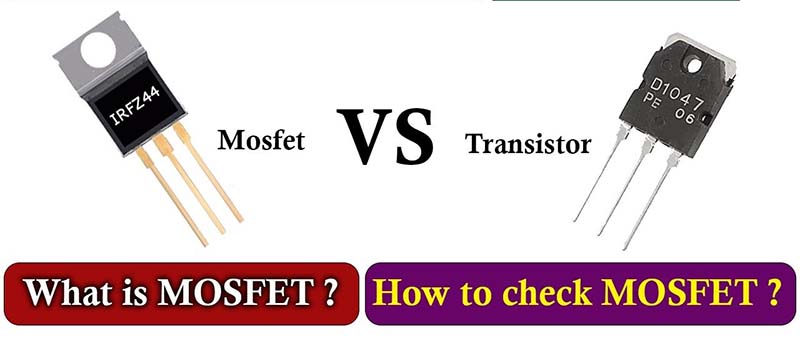

Qual é a diferença entre Transistor e MOSFET?

O Transistor de Efeito de Campo (FET) é um tipo comum de transistor. Como um dispositivo controlado por tensão, sua função principal é controlar a condutividade do canal semicondutor através da tensão da porta, regulando assim a corrente dreno-fonte. Ele inclui vários tipos (como o Transistor de Efeito de Campo de Junção JFET, MOSFET, etc.). Como o tipo mais comum de FET, o MOSFET adiciona uma estrutura de porta Metal-Óxido-Semicondutor (MOS) em sua arquitetura. A porta e o canal são isolados por uma camada de óxido, o que resulta em um consumo de corrente quase nulo na porta e um menor consumo de energia em comparação com outros FETs.

Além disso, os MOSFETs são divididos em dois tipos: de canal N e canal P, onde os portadores de carga condutores são elétrons ou lacunas. Com vantagens como estrutura simples, alta integração e baixo consumo de energia, eles são amplamente utilizados em cenários como circuitos integrados e fontes de alimentação chaveadas. Em contraste, [outros] transistores de efeito de campo não possuem uma estrutura de camada de óxido, com a porta em contato direto com o canal; isso resulta em uma certa quantidade de corrente na porta e um consumo de energia relativamente maior, levando-os a serem usados principalmente em circuitos analógicos onde a alta integração não é necessária.

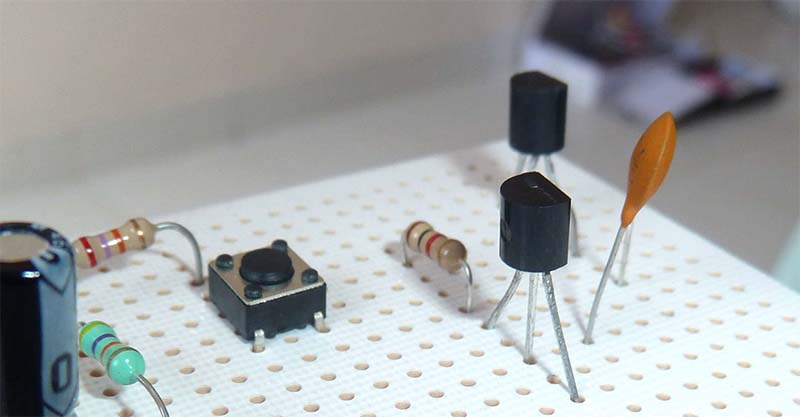

Para que serve um Transistor?

Aplicações em Equipamentos de Áudio

Realizam a amplificação de potência de áudio, amplificação de sinais fracos de captura de microfones, recepção de sinais de rádio RF e condicionamento e amplificação de sinais para vários sensores, como temperatura, umidade e pressão. Eles são amplamente equipados em sistemas de áudio domésticos, sistemas de entretenimento automotivo, rádios, instrumentos de medição e medidores de teste industrial.

Controle de Chaveamento Eletrônico

Usados como chaves eletrônicas de alta velocidade para substituir chaves mecânicas tradicionais. São aplicados em circuitos lógicos digitais, acionamento de ligar/desligar de pequenos relés, controle de atenuação de LED e cenários de controle de carga de baixa potência, como partida-parada e regulação de velocidade de pequenos motores DC, oferecendo tempos de resposta rápidos e longa vida útil.

Circuitos de Fonte de Alimentação e Regulador de Tensão

Usados em loops de regulação de tensão linear, proteção contra sobrecorrente e limitação de corrente de circuito e acionamento de loop secundário para fontes de alimentação chaveadas. Eles podem ser usados para construir circuitos simples de regulação de tensão e fonte de alimentação de corrente constante para estabilizar a tensão e corrente de saída, atendendo a vários dispositivos de pequena fonte de alimentação, como pequenos eletrodomésticos, dispositivos digitais e placas de controle industrial.

Componentes Centrais para Circuitos Analógicos

Os elementos fundamentais centrais dos circuitos eletrônicos analógicos, capazes de construir osciladores de onda senoidal, circuitos de filtro ativo e circuitos amplificadores diferenciais. Eles também servem como unidades básicas internas de chips integrados, como amplificadores operacionais e comparadores, garantindo o processamento estável de sinais analógicos.

Eletrônica Industrial e Automotiva

Aquisição e processamento de sinais para placas-mãe de controle industrial, sistemas de controle de ignição de motores automotivos, amplificação e formatação de sinais para vários sensores veiculares a bordo e módulos de acionamento para atuadores de baixa tensão industrial. Essas aplicações se adaptam a condições de trabalho complexas e possuem forte capacidade anti-interferência.

Campo de Comunicações Móveis

Funções como amplificação de potência de sinal de RF (Radio Frequência), processamento de sinal de alta frequência de micro-ondas e modulação e demodulação de sinal sem fio. Eles são amplamente utilizados em rádios comunicadores, unidades RF de estação base de comunicação, módulos transceptores sem fio Bluetooth e IoT e equipamentos de transmissão sem fio de curto alcance.

Eletrônica Inteligente

Extensamente integrados em smartphones, eletrodomésticos, placas-mãe de controle de casa inteligente, gerenciamento de carga de bateria de lítio e loops de fonte de alimentação de baixa tensão. Eles são responsáveis pela aquisição e processamento de sinais fracos, controle lógico e acionamento de carga de baixa potência, garantindo a operação estável de dispositivos inteligentes.

Como escolher o Transistor correto?

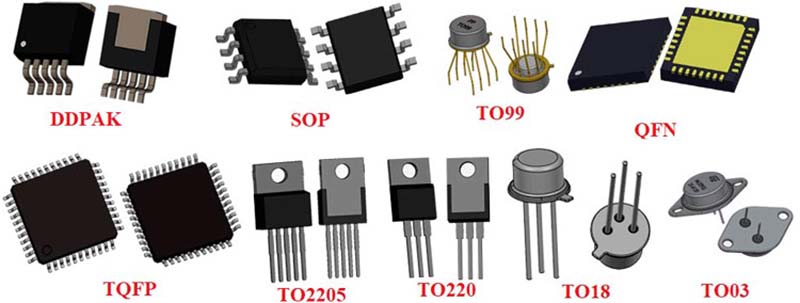

Os transistores oferecem desempenho versátil em processamento de áudio, regulação de energia, sistemas industriais e circuitos sem fio. Dadas as múltiplas funções e amplas aplicações dos transistores, é fundamental selecionar um componente adequado de acordo com as demandas reais do circuito. A seguir, alguns parâmetros importantes dos transistores.

Coeficiente de Amplificação de Corrente: Mede a capacidade do transistor de amplificar a corrente; reflete principalmente o grau de controle que a corrente de entrada exerce sobre a corrente de saída, comumente representado por $\beta$ (para Transistores Bipolares de Junção).

Dissipação de Potência: A potência elétrica consumida pelo transistor durante a operação, que é a principal causa de aquecimento do dispositivo. Deve ser mantida dentro da faixa nominal para evitar danos ao componente.

Frequência Máxima de Oscilação: A frequência mais alta na qual o transistor pode normalmente realizar amplificação de sinal ou oscilação. Além dessa frequência, o desempenho do dispositivo diminuirá significativamente.

Tensão Reversa Máxima: A tensão mais alta que o transistor pode suportar ao operar em reversa. Exceder essa tensão levará à ruptura e danos ao dispositivo.

Corrente Máxima: A corrente máxima permitida através do transistor durante a operação normal (como a corrente máxima do coletor). Exceder esse limite danificará o dispositivo ou afetará sua estabilidade operacional.
Selecionar um fornecedor autorizado de componentes de transistores e fornecedores confiáveis é a chave para garantir a qualidade e a estabilidade do fornecimento de transistores. A Eastech atua há 20 anos no setor global de aquisição de componentes eletrônicos, fornecendo assistência abrangente de aquisição. Resolvemos questões de processo completo para os clientes-incluindo seleção de modelo, fornecimento e suporte pós-venda.

Nossa empresa estabeleceu colaborações longas, estáveis e profundas com inúmeras marcas de semicondutores conhecidas nacional e internacionalmente. Aproveitando os recursos da marca e as vantagens da cadeia de suprimentos, alcançamos correspondência de aquisição eficiente e confiável para nossos clientes. Entre essas, marcas como ADI, ROHM, onsemi, STMicroelectronics, Infineon e Vishay oferecem linhas de produtos completas e qualidade confiável. Seu suprimento em estoque pode atender às necessidades de aquisição de alta gama, como requisitos de alta frequência, alta tensão e grau automotivo.

Em conclusão, entender para que serve um transistor é essencial. Os transistores são componentes fundamentais usados para amplificação, chaveamento e controle de sinal em uma ampla gama de aplicações, desde eletrônicos de consumo até equipamentos industriais. Ao comparar as funções de diferentes transistores e suas características, os projetistas podem escolher a solução mais adequada para desempenho, eficiência e confiabilidade em suas aplicações específicas.
