Circuitos integrados digitais vs analógicos — qual é a diferença?

Na eletrônica moderna, existem diferentes tipos de circuitos integrados, como circuitos integrados digitais e analógicos. O que é um circuito integrado digital e como ele difere das soluções analógicas usadas em aplicações reais? Este artigo explora o conceito de circuitos integrados digitais versus analógicos, explica suas funções e destaca a diferença entre CI analógico e CI digital em casos de uso práticos. Também apresentaremos ADC e DAC e mostraremos como os componentes eletrônicos com circuitos integrados digitais e analógicos trabalham juntos em sistemas modernos.

Circuito Integrado Digital vs Analógico

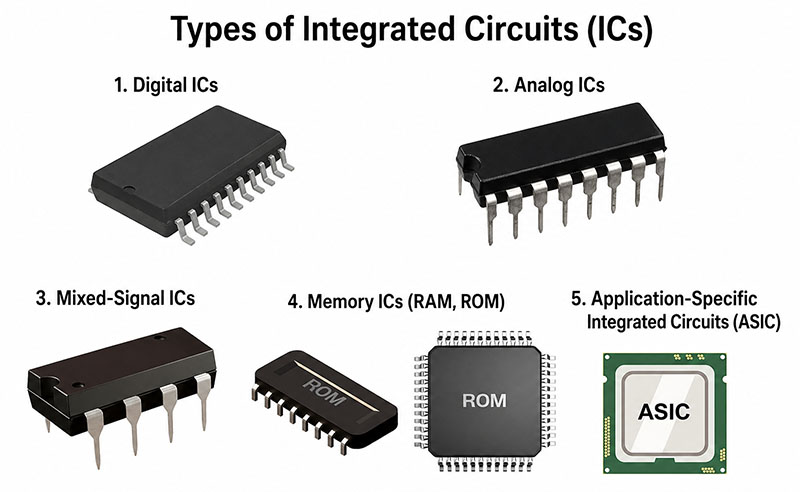

Circuitos integrados de sinal digital e circuitos integrados de sinal analógico são duas categorias centrais de chips semicondutores, diferenciados fundamentalmente por seus mecanismos de processamento de sinal e orientações funcionais práticas.

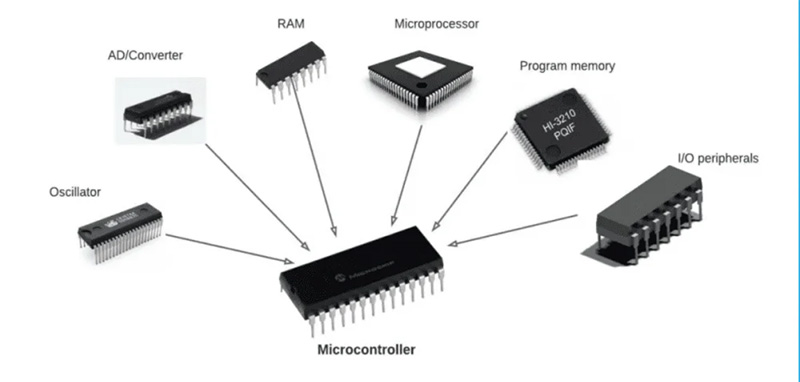

O que é um Circuito Integrado Digital?

Um circuito integrado digital (CI digital) é um chip semicondutor que integra um grande número de transistores e componentes lógicos em um único substrato para processar sinais digitais binários (0 e 1). Ele opera usando níveis de tensão alta e baixa para executar operações lógicas, processamento de dados e funções de controle, formando o núcleo dos sistemas eletrônicos digitais modernos.

Suas aplicações incluem computadores, smartphones, equipamentos de comunicação, eletrônica automotiva, sistemas de controle industrial e diversos dispositivos inteligentes, como CPUs, chips de memória, microcontroladores e circuitos de controle digital.

Microprocessador (CI CPU): Atua como unidade central de processamento de um computador ou sistema embarcado, responsável por executar instruções, realizar operações aritméticas e lógicas e controlar o funcionamento geral do sistema.

Microcontrolador (CI MCU): Um chip integrado que combina CPU, memória e interfaces periféricas em um único componente. Ele é projetado para aplicações de controle embarcado, como eletrodomésticos, eletrônica automotiva e sistemas de automação industrial.

Memória de Acesso Aleatório (CI RAM): Chip de memória volátil de alta velocidade usado para armazenar temporariamente dados e instruções de programa durante a operação.

Memória Somente de Leitura / Memória Flash (CI ROM / Flash): Chip de memória não volátil utilizado para armazenar permanentemente firmware, programas de inicialização ou dados do sistema.

CI de Portas Lógicas (ex: CIs série 74): Contém funções lógicas digitais básicas como portas AND, OR, NOT, NAND e NOR. Esses chips são usados como blocos fundamentais para montar sistemas digitais mais complexos.

Matriz de Portas Programável em Campo (CI FPGA): Chip digital altamente flexível que pode ser programado após a fabricação para implementar lógica de hardware personalizada. É amplamente utilizado em processamento paralelo de alta velocidade, prototipagem e tarefas de computação especializada.

Circuito Integrado de Aplicação Específica (ASIC): Chip projetado sob medida e otimizado para uma aplicação específica, oferecendo alto desempenho e eficiência energética. Comumente empregado em telecomunicações, mineração de criptomoedas e aceleração de IA.

Processador de Sinal Digital (CI DSP): Processador especializado para processamento em tempo real de sinais digitais como áudio, imagem e dados de comunicação, possibilitando operações matemáticas rápidas como filtragem, compactação e transformação.

CI de Interface (ex: CI controlador USB, Ethernet): Gerencia a comunicação de dados entre sistemas digitais por meio de protocolos padrão, garantindo transferência de dados confiável e eficiente entre dispositivos e redes.

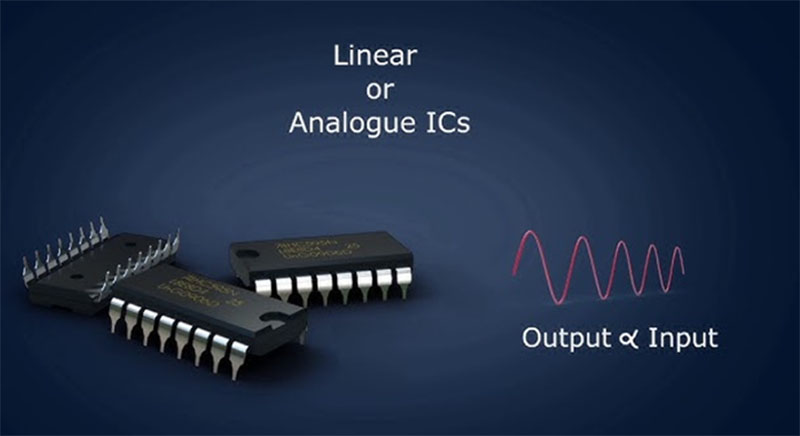

O que é um Circuito Integrado Analógico?

Um circuito integrado analógico (CI analógico) é um chip semicondutor que integra componentes eletrônicos para processar sinais contínuos (não binários), como tensão ou corrente que variam suavemente ao longo do tempo. Ele serve para amplificar, filtrar, regular ou converter sinais analógicos preservando suas características de forma de onda.

Suas aplicações incluem amplificadores de áudio, circuitos de gerenciamento de energia, condicionamento de sinal de sensores, sistemas de radiofrequência (RF) e dispositivos de comunicação.

Amplificador Operacional (CI Op-Amp): Amplifica sinais analógicos fracos com ganho muito elevado, sendo um componente central no processamento de sinal analógico. Ao adicionar resistores e capacitores externos, também executa filtragem, integração, diferenciação, soma/subtração e comparação de sinais, sendo amplamente usado em interfaces de sensores e circuitos de processamento de áudio.

CI de Gerenciamento de Energia (PMIC): Controla a distribuição e conversão de energia em sistemas eletrônicos. Geralmente integra múltiplas saídas reguladas, regulação de tensão, controle de carregamento e funções de eficiência energética, fornecendo alimentação estável e eficiente para CPUs, memórias e dispositivos periféricos.

Regulador de Baixa Queda (CI LDO): Converte uma tensão de entrada maior em uma tensão de saída menor e estável. Destaca-se pela estrutura simples, baixo ruído e resposta transitória rápida, comummente usado para alimentar circuitos analógicos sensíveis a ruído e módulos RF.

Controlador de Fonte de Alimentação com Comutação (CI SMPS): Comanda dispositivos de comutação de potência em alta frequência, permitindo conversão de tensão de alta eficiência como abaixamento, aumento ou inversão. Muito utilizado em sistemas de potência que exigem alta eficiência e capacidade de carga elevada.

CI Amplificador de Potência de Áudio: Amplifica sinais de áudio de baixo nível até potência suficiente para acionar alto-falantes. Normalmente apresenta baixa distorção, alta fidelidade e boa imunidade a ruídos, amplamente empregado em sistemas de áudio, celulares e dispositivos multimídia.

CI Amplificador de Instrumentação: Projetado para amplificação de sinais diferenciais fracos, possui impedância de entrada muito alta e excelente taxa de rejeição de modo comum (CMRR), possibilitando aquisição precisa de sinais em ambientes ruidosos. Usado frequentemente em equipamentos médicos e sistemas de medição industrial.

CI Multiplicador Analógico: Realiza a multiplicação de dois sinais de entrada analógicos, gerando uma saída proporcional ao seu produto. Comum em circuitos de modulação/demodulação, processamento de sinal e controle automático de ganho.

CI Comparador: Compara duas tensões de entrada analógicas e emite um sinal digital alto ou baixo correspondente. Amplamente utilizado em detecção de limiares, proteção contra sobretensão e modelagem de formas de onda.

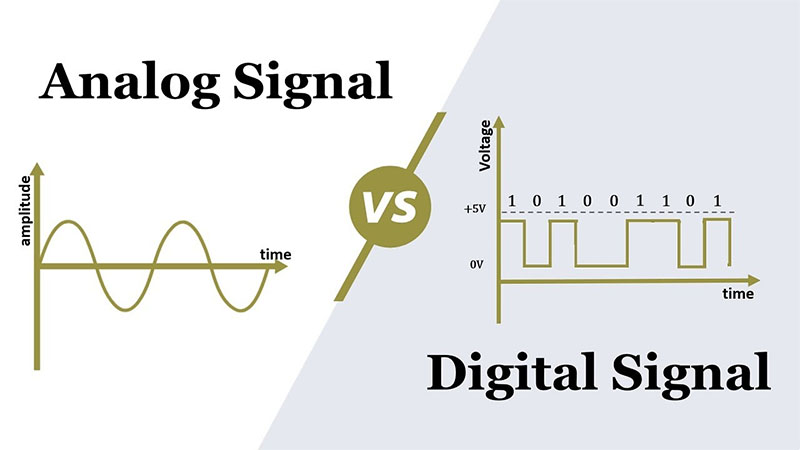

Qual a diferença entre circuitos integrados analógicos e digitais?

Os circuitos integrados analógicos são projetados para processar sinais elétricos contínuos que refletem fenômenos físicos do mundo real. Sinais naturais como som, luz, temperatura, pressão e tensão variam de forma suave e contínua, sem interrupções abruptas. Os CIs analógicos conseguem capturar, amplificar, filtrar, converter e estabilizar esses sinais analógicos ininterruptos com alta precisão. A função dos circuitos integrados analógicos é perceber, ajustar e transmitir dados de sinais físicos em tempo real, adaptando-se às mudanças graduais dos sinais naturais. Aplicações comuns incluem amplificadores de áudio, processadores de sinal de sensores, chips de gerenciamento de energia e circuitos de radiofrequência (RF) em dispositivos de comunicação.

Em contrapartida, os circuitos integrados digitais lidam exclusivamente com sinais binários discretos, que consistem apenas em dois estados fixos: 0 (baixa tensão/desligado) e 1 (alta tensão/ligado). Diferente dos sinais analógicos com infinitos valores variáveis, os sinais digitais são segmentados e padronizados, eliminando estados intermediários ambíguos. O papel principal dos CIs digitais é realizar julgamentos lógicos, cálculos aritméticos, armazenamento de dados e codificação/decodificação de sinais com base em regras binárias. Eles se destacam no processamento, análise e transmissão de dados digitais com estabilidade ultraelevada e capacidade de resistência a interferências. Aplicações típicas abrangem microprocessadores, chips de memória, unidades de controle lógico e processadores de sinal digital usados em computadores, smartphones e sistemas de controle digital.

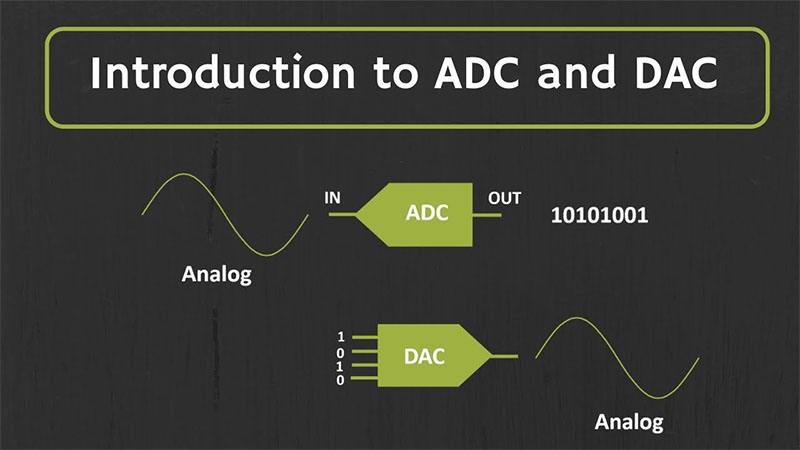

O que são ADC e DAC?

ADC (Conversor Analógico-Digital) é um circuito eletrônico ou chip integrado que converte um sinal analógico contínuo (como tensão, som ou temperatura) em um sinal digital (dados binários: 0s e 1s), para que possa ser processado por sistemas digitais como microcontroladores ou processadores.

DAC (Conversor Digital-Analógico) funciona de forma inversa: ele converte dados digitais (sinais binários) de volta em um sinal analógico contínuo, como tensão ou corrente, para acionar saídas reais como alto-falantes, motores ou sistemas de exibição.

ADC (Conversor Analógico-Digital) e DAC (Conversor Digital-Analógico) são essenciais porque os sinais físicos do mundo real, como som, temperatura e luz, são sinais analógicos contínuos, enquanto os sistemas eletrônicos modernos são baseados principalmente em circuitos digitais para processamento. O ADC transforma esses sinais analógicos em dados digitais para que os chips executem cálculos, armazenamento e operações lógicas. O DAC, por outro lado, converte os dados digitais processados de volta em sinais analógicos, permitindo que os dispositivos acionem alto-falantes, motores ou outros atuadores físicos. Juntos, formam uma ponte crucial entre o mundo físico analógico e os sistemas eletrônicos digitais, possibilitando que a eletrônica moderna detecte, processe e controle ambientes reais.

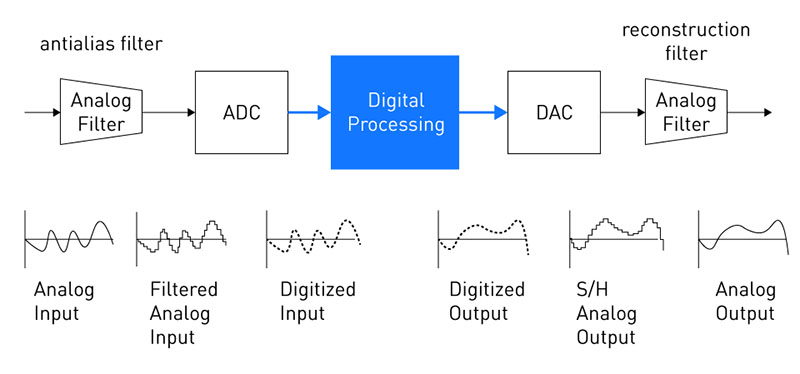

Como funciona? Eletrônica com circuitos integrados digitais e analógicos

Nos sistemas eletrônicos modernos, os CIs analógicos e digitais trabalham em conjunto para conectar o mundo real e o processamento digital.

A maioria dos sinais físicos do mundo real — como som, temperatura, luz ou pressão — são sinais analógicos. O circuito integrado analógico primeiro trata esses sinais, amplificando, filtrando ou condicionando-os para torná-los utilizáveis e precisos. Ele também pode convertê-los para formato digital por meio de um ADC (Conversor Analógico-Digital).

Após a conversão, o circuito integrado digital assume o controle. Ele processa os dados usando lógica binária para tarefas como cálculos, controle, armazenamento ou comunicação.

Após o processamento, se a saída precisar interagir com o mundo físico (por exemplo, som do alto-falante ou controle de motor), um DAC (Conversor Digital-Analógico) e os CIs analógicos convertem os sinais digitais de volta para o formato analógico contínuo.

Resumindo: os CIs analógicos fazem a interface com o mundo real, enquanto os CIs digitais realizam cálculos e tomadas de decisão, e eles cooperam continuamente por meio da conversão de sinais nos sistemas eletrônicos.

Recomendação dos melhores CIs Conversor Analógico-Digital

1. Texas Instruments – ADS1256

O ADS1256 é um ADC delta-sigma de 24 bits projetado para aquisição de sinais de baixa frequência de altíssima precisão. Apresenta ruído extremamente baixo e alta resolução, sendo ideal para sistemas de medição de precisão. Aplicações típicas incluem sistemas de pesagem industrial, instrumentação médica e interfaces de sensor de alta acurácia.

2. Analog Devices – AD7606

O AD7606 é um ADC de amostragem simultânea de 8 canais e 16 bits capaz de capturar múltiplas entradas analógicas ao mesmo tempo. Foi desenvolvido para ambientes industriais robustos, com alta imunidade a ruídos e desempenho estável. É amplamente utilizado no monitoramento de energia, controle de motores e sistemas de aquisição de dados multicanal.

3. Texas Instruments – ADS1115

O ADS1115 é um ADC I²C de 16 bits amplamente utilizado, com amplificador de ganho programável integrado, oferecendo integração simples e condicionamento flexível de sinal. É popular em sistemas embarcados pela facilidade de uso e baixo consumo energético. Aplicações comuns incluem dispositivos IoT, projetos baseados em Arduino e aquisição de dados de sensores.

4. Microchip – MCP3208

O MCP3208 é um ADC SAR de 12 bits, 8 canais e interface SPI, uma solução econômica para aquisição de dados multicanal. Oferece bom desempenho para aplicações embarcadas genéricas. Comumente usado em sistemas de microcontroladores, monitoramento industrial e projetos eletrônicos de hobby.

5. STMicroelectronics – ADC interno STM32 (ex: série STM32F4)

Muitos microcontroladores STM32 integram um ADC de 12 bits nativo com vários canais, permitindo aquisição direta de sinais analógicos sem chips externos. Suporta amostragem de velocidade moderada e integra-se perfeitamente com periféricos do MCU. Amplamente usado em sistemas de controle embarcados, dispositivos IoT e sensores inteligentes.

6. Maxim Integrated (ADI) – MAX11613

O MAX11613 é um ADC SAR multicanal de 12 bits desenvolvido para sistemas portáteis de baixa potência e alimentados por bateria. Possui interface I²C e integração simples com microcontroladores. Comumente empregado em dispositivos médicos portáteis, aparelhos manuais e equipamentos de monitoramento industrial.

7. NXP Semiconductors – PCF8591

O PCF8591 é um chip combinado ADC/DAC de 8 bits com interface I²C, que disponibiliza conversão básica de sinal analógico em sistemas de baixo custo. Embora a resolução seja limitada, é amplamente utilizado em aplicações embarcadas simples. Usos típicos incluem kits educacionais, leitura básica de sensores e sistemas de controle econômicos.

8. Renesas Electronics – ISL267450

O ISL267450 é um ADC SAR de 16 bits voltado para aplicações industriais e medição de precisão. Oferece boa acurácia, baixo ruído e desempenho estável em condições adversas. Comumente utilizado em automação fabril, instrumentação e sistemas de controle industrial.

Guia dos melhores CIs Conversor Digital-Analógico

1. Texas Instruments – DAC8562

O DAC8562 é um DAC de precisão duplo canal de 16 bits projetado para geração de saídas analógicas de alta acurácia. Apresenta excelente linearidade e baixo ruído, adequado para sistemas de controle industrial e instrumentação. Amplamente usado em fontes de tensão programáveis, equipamentos de calibração e circuitos de excitação de sensores.

2. Analog Devices – AD5686

O AD5686 é um dispositivo nanoDAC+ quadricanal de 16 bits com alta precisão e baixo desvio. Suporta múltiplos canais de saída em uma solução compacta, ideal para sistemas que exigem controle analógico simultâneo. Aplicações típicas: equipamentos de teste automatizados, controle de processo e sistemas industriais multicanal.

3. Microchip – MCP4728

O MCP4728 é um DAC quadricanal de 12 bits de baixa potência com interface I²C e EEPROM interna para armazenar valores de saída. Fácil integração em sistemas embarcados e permite controle flexível de tensão analógica de saída. Comum em dispositivos portáteis, calibração de sensores e sistemas de controle baseados em microcontroladores.

4. Maxim Integrated (ADI) – MAX5216

O MAX5216 é um DAC monocanal de 16 bits para saída de tensão de alta precisão com ruído ultrabaixo. Possui ótima estabilidade e acurácia, adequado para aplicações industriais e médicas. Amplamente empregado em fontes de alimentação programáveis, sistemas de calibração e instrumentos de precisão.

5. STMicroelectronics – DAC80501

O DAC80501 é um DAC de precisão monocanal de 16 bits com interface SPI e baixo consumo energético. Entrega saída analógica estável com bom desempenho linear, ideal para sistemas embarcados compactos. Usado em automação industrial, malhas de controle e aparelhos de medição portáteis.

6. NXP Semiconductors – PCF8591 (função DAC inclusa)

O PCF8591 é um chip combinado ADC/DAC de 8 bits com interface I²C, que disponibiliza funcionalidade básica de saída analógica junto à conversão de entrada. Embora a resolução seja limitada, é amplamente usado em sistemas de controle simples e projetos educacionais. Aplicações típicas: geração básica de sinais e sistemas de controle embarcados econômicos.

7. Analog Devices – AD5628

O AD5628 é um DAC octocanal de 12 bits com várias saídas em um único dispositivo compacto. Oferece boa acurácia e baixo consumo energético, adequado para sistemas de controle analógico multicanal. Amplamente utilizado em automação industrial, instrumentação e sistemas de controle multieixo.

8. Texas Instruments – DAC70501

O DAC70501 é um DAC de precisão de 14 bits projetado para saída analógica de baixa potência e alta acurácia. Apresenta desempenho estável com ruído mínimo, sendo adequado para aplicações portáteis e industriais. Comumente usado em calibração de sensores, geração de sinais e sistemas de controle de precisão.

A Eastech disponibiliza uma ampla linha de circuitos integrados analógicos e digitais que atendem às principais aplicações, incluindo ADCs, DACs, CIs de gerenciamento de energia, MCUs, além de diversos dispositivos de interface e memória, suprindo demandas de controle industrial, equipamentos de comunicação e eletrônica de consumo. Com uma cadeia de suprimentos estável e recursos de canais de múltiplas marcas, oferecemos aos clientes soluções integradas econômicas para componentes eletrônicos.

Resumo: os circuitos integrados digitais e analógicos na eletrônica se dividem em três segmentos principais. Modelos de alto desempenho visam aplicações industriais e medição de precisão, com baixo ruído, alta resolução e excelente estabilidade para instrumentos, monitoramento de energia e sensores de precisão. Chips genéricos para eletrônica embarcada e de consumo priorizam baixo consumo energético, integração simplificada e custo-benefício, atendendo hardware IoT, dispositivos portáteis e sistemas de controle básicos. Conversores RF de alta velocidade atendem sistemas de comunicação e radiofrequência com taxas de amostragem elevadas para processamento de sinais de banda larga. O setor evolui rumo ao equilíbrio entre precisão, velocidade e consumo energético, além da integração multicanal e desenvolvimento de soluções em nível de sistema.
