Qual é o melhor circuito integrado de gerenciamento de energia?
Os circuitos integrados de gerenciamento de energia (PMICs) são componentes essenciais em sistemas eletrônicos modernos, responsáveis por regular, converter e distribuir energia de forma eficiente entre vários dispositivos. À medida que os produtos eletrônicos se tornam mais compactos e sensíveis ao consumo energético, a escolha do PMIC adequado torna-se cada vez mais importante para otimizar o desempenho e a eficiência energética. Compreender o que faz um circuito integrado de gerenciamento de energia ajuda engenheiros e projetistas a tomarem decisões embasadas para aplicações avançadas.
O que é um Circuito Integrado de Gerenciamento de Energia?
O Circuito Integrado de Gerenciamento de Energia (PMIC) é um chip cuja função principal é integrar diversas funções de controle de energia em um único dispositivo. Se um sistema de alimentação para dispositivos inteligentes portáteis fosse montado com componentes discretos, seriam necessários vários chips separados para executar funções distintas. Isso incluiria conversão de tensão, módulos de regulação de tensão com saídas multicanal, unidades de carregamento de bateria e componentes de monitoramento para detectar níveis de tensão, todos os quais precisariam ser configurados individualmente.
O melhor circuito integrado de gerenciamento de energia integra diversas funções de controle de energia em um único dispositivo. Se um sistema de alimentação para dispositivos inteligentes portáteis fosse montado com componentes discretos, seriam necessários vários chips separados para executar funções distintas. Isso incluiria conversão de tensão, módulos de regulação de tensão com saídas multicanal, unidades de carregamento de bateria e componentes de monitoramento para detectar níveis de tensão.

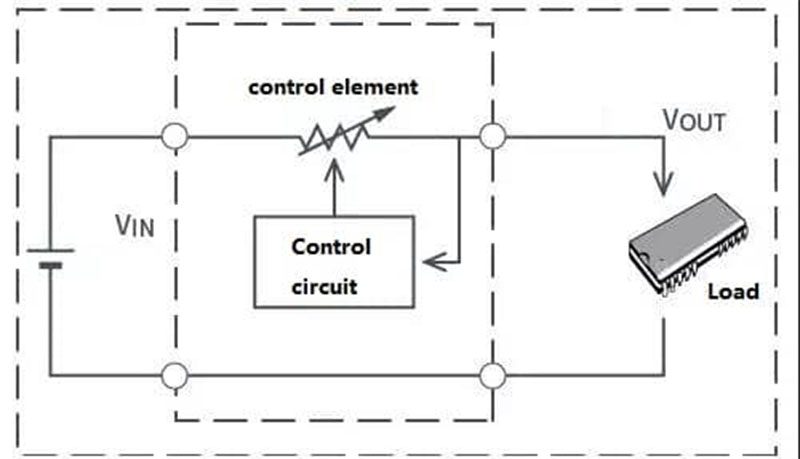

Como Funciona o Circuito Integrado de Gerenciamento de Energia?
Um PMIC é um chip integrado completo que governa o fornecimento, transformação, regulação, proteção e distribuição de energia para cada componente dentro de um dispositivo eletrônico.
Transformação e estabilização de tensão
Ele recebe a entrada de energia bruta de baterias ou adaptadores. Conversores step-down, step-up e buck-boost integrados ajustam a tensão para atender exatamente aos requisitos de processadores, memórias e sensores. LDOs internos filtram ondulações de tensão, entregando energia limpa e precisa para circuitos sensíveis a ruídos.
Carregamento de bateria e comutação de caminho de energia
Para equipamentos portáteis alimentados por bateria, o PMIC gerencia ciclos de carregamento completos: carregamento rápido com corrente constante para baterias descarregadas, manutenção com tensão constante próximo à capacidade máxima e parada automática para evitar sobrecarga. Ele também alterna automaticamente a fonte de alimentação entre adaptadores externos e baterias internas sem interromper o funcionamento do sistema.
Fornecimento ordenado de energia e economia de energia
O PMIC segue uma sequência de energia programável para ligar ou desligar trilhas de tensão em uma ordem definida, evitando falhas de hardware causadas por tempos de inicialização incompatíveis. Chaves de carga independentes cortam a energia de módulos inativos, reduzindo significativamente o consumo em modo de espera.
Monitoramento em tempo real e proteção de segurança
Detectores internos monitoram constantemente tensão, corrente e temperatura em todos os canais de energia. Quando riscos como sobretensão, sobrecorrente, curtos-circuitos ou superaquecimento ocorrem, o PMIC restringe rapidamente a saída ou desconecta trilhas defeituosas para proteger chips e baterias de danos permanentes.
Controle interativo digital e funções auxiliares
Por meio de interfaces I2C/SPI, o processador principal pode enviar comandos para ajustar dinamicamente a tensão de saída e alternar modos de operação para cargas pesadas ou estados de suspensão. Muitos PMICs também possuem módulos auxiliares integrados, incluindo RTC, drivers de LED e circuitos de reset sob controle unificado, minimizando peças externas discretas.

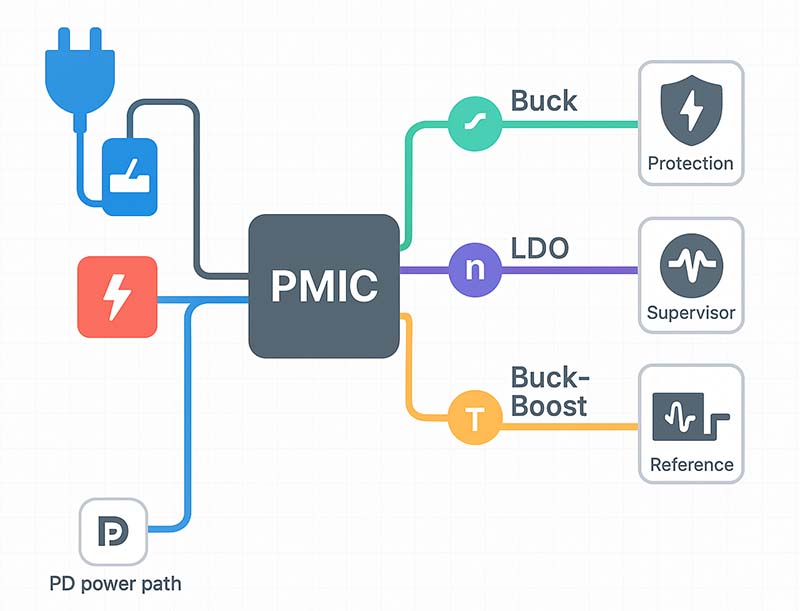

Quais são as Vantagens dos Circuitos Integrados de Gerenciamento de Energia?
Graças ao seu design altamente integrado, os PMICs oferecem vantagens abrangentes em comparação com soluções tradicionais de alimentação discretas, alcançando melhorias significativas em tamanho, consumo energético, eficiência de desenvolvimento e fabricação e confiabilidade da fonte de alimentação.
Tamanho reduzido do dispositivo
O PMIC integra vários circuitos como regulação de tensão, carregamento e monitoramento de tensão em uma única unidade, substituindo numerosos chips discretos e componentes periféricos. Isso reduz bastante o espaço ocupado na placa de circuito impresso, tornando-os ideais para dispositivos portáteis compactos, como smartphones e wearables.
Menor consumo energético total
Com a coordenação interna otimizada dos circuitos, o PMIC atinge maior eficiência de conversão e menor perda de corrente de repouso em comparação com vários CIs independentes, prolongando efetivamente a vida útil da bateria.
Projeto de hardware e roteamento simplificados
Não há necessidade de projetar circuitos periféricos e roteamentos separados para vários chips de energia, o que reduz a complexidade do projeto, encurta ciclos de desenvolvimento e diminui a dificuldade de depuração.
Custos de material e fabricação reduzidos
São necessários menos tipos e quantidades de componentes, e os processos de montagem SMT são simplificados, resultando em menor custo total de lista de materiais (BOM) e produção.
Maior estabilidade de energia
Os módulos de energia internos são coordenados centralmente com mecanismos de proteção integrados, como proteção contra sobretensão, sobrecorrente e superaquecimento. Múltiplas trilhas de tensão também apresentam menor flutuação, garantindo operação mais estável do sistema.
Gerenciamento de energia inteligente aprimorado
A maioria dos PMICs integra interfaces de controle digital, permitindo ajuste dinâmico da tensão de saída e comutação de energia em coordenação com o processador principal, possibilitando operação eficiente nos modos de espera, carga total e suspensão.
O que Faz um Circuito Integrado de Gerenciamento de Energia?
Um chip de gerenciamento de energia pode controlar várias trilhas de alimentação. Em comparação com soluções tradicionais de componentes discretos, ele reduz significativamente a quantidade de peças e economiza espaço no layout da placa de circuito impresso. Além do tamanho compacto, o chip integra proteção abrangente, gerenciamento térmico e projetos de redução de ruído, melhorando a eficiência e estabilidade geral do sistema. Suas funções integradas típicas incluem conversão e regulação de tensão, carregamento de bateria, driver de LED, relógio de tempo real (RTC), controle de sequência de energia, monitoramento de circuitos e módulos de controle de chave de energia.
Conversão e regulação de tensão
Ele integra conversores step-up/step-down e reguladores lineares LDO (baixa queda de tensão) para fornecer níveis de tensão precisos para diferentes dispositivos como processadores, sensores e memórias. Garante tensão de saída estável e suprime flutuações causadas por mudanças de carga.
Gerenciamento de carga e descarga da bateria
Inclui circuitos de controle de carga integrados projetados para baterias de íon de lítio e outras baterias recarregáveis, gerenciando processos de carga com corrente constante (CC) e tensão constante (CV). Também monitora a corrente de descarga e a capacidade restante da bateria para evitar descarga excessiva e proteger as células da bateria contra danos.
Proteção de segurança elétrica
Integra vários mecanismos de proteção, incluindo proteção contra sobretensão, subtensão, sobrecorrente, curto-circuito e superaquecimento. Ao ocorrer condições anormais, ele desliga rapidamente o caminho de energia correspondente para proteger a bateria e os componentes da placa-mãe.
Monitoramento de tensão e corrente
Mede continuamente as tensões de saída, tensão da bateria e corrente do circuito em tempo real, enviando esses dados ao controlador principal para análise de consumo energético, estatísticas de energia e detecção de falhas.
Caminho de energia e comutação de carga
Integra várias chaves de carga que podem controlar independentemente diferentes trilhas de energia. Ramais não utilizados podem ser desligados para reduzir o consumo energético, além de gerenciar a alternância entre os modos de alimentação por adaptador externo e bateria.
Controle inteligente de energia
Com interfaces de comunicação digital como I²C e SPI, recebe comandos do processador principal para ajustar dinamicamente tensão, frequência e modos de operação. Isso permite que o sistema se adapte a diferentes condições como espera, carga leve e carga total, possibilitando otimização geral da eficiência energética.
Quais São os Diferentes Tipos de Circuitos Integrados de Gerenciamento de Energia (PMIC)?
PMICs Multitrilo (PMIC de Sistema Completo)
O tipo mais completo, integrando conversores buck/boost, reguladores LDO, carregadores, chaves de carga e circuitos de monitoramento. Projetados para sistemas completos como smartphones, MPUs, ECUs automotivos e SoCs industriais. Um único chip fornece todas as trilhas de tensão para processadores, memórias e periféricos, suportando sequenciamento de energia e controle digital via I2C/SPI.
Reguladores de Baixa Queda de Tensão (LDOs)
Reguladores lineares simples para alimentação de baixo ruído e baixa corrente. Eles entregam tensão estável e precisa com mínima ondulação na saída, ideais para circuitos analógicos sensíveis, sensores e módulos de rádio.
Reguladores Chaveados DC-DC
Chips de conversão de alta eficiência divididos em três subtipos:
- Buck (abaixador): Reduz a tensão de entrada elevada para chips de núcleo;
- Boost (elevador): Aumenta a baixa tensão da bateria para acionar LEDs ou telas;
- Buck-boost: Mantém saída estável independentemente se a entrada for maior ou menor, perfeito para alimentação de bateria com flutuações.
Circuitos Integrados de Gerenciamento de Bateria (BMIC)
Especializados no controle de baterias de íon de lítio. Eles gerenciam o carregamento em corrente constante/tensão constante, rastreiam a capacidade da bateria, evitam sobrecarga, descarga excessiva e curtos-circuitos. Alguns integram gerenciamento de caminho de energia para operar dispositivos enquanto carregam.
Circuitos Integrados de Chave de Carga
Chaves de energia compactas de canal único que ligam/desligam trilhas de energia remotamente por sinais do MCU. Cortam a alimentação de subsistemas não utilizados para reduzir consumo em standby, amplamente usados em IoT, eletrônicos portáteis e circuitos acessórios automotivos.
PMICs de Segurança Automotiva
Chips qualificados por grau (AEC-Q100, ISO 26262 ASIL-B/D) desenvolvidos para veículos. Equipados com detecção de falhas aprimorada, proteção térmica e watchdog de janela, adaptados para ADAS, controladores de cabine e MCUs de trem de força.
PMICs de Função Especializada
Chips de energia de propósito único específicos para aplicação: CI drivers de LED para iluminação/telas, CI de alimentação RTC, controladores de entrega de energia USB (PD) e CI de troca a quente para hardware de troca rápida em servidores/indústria.
Diferentes componentes possuem requisitos de energia distintos em termos de níveis de tensão, consumo de potência, complexidade de integração e expectativas de desempenho. Portanto, aprender a escolher o PMIC ajuda a garantir eficiência otimizada do sistema, estabilidade e controle de custos ao projetar produtos eletrônicos modernos.
Principais Marcas Fabricantes de Circuitos Integrados de Gerenciamento de Energia
Como distribuidor profissional de circuitos integrados de gerenciamento de energia (PMIC), fornecemos uma ampla linha de soluções de gerenciamento de energia dos principais fabricantes de semicondutores mundiais. Os PMICs têm papel fundamental nos sistemas eletrônicos modernos ao regular tensão, gerenciar distribuição de energia, aumentar eficiência energética e prolongar a vida da bateria. Seja para automação industrial, eletrônica automotiva, telecomunicações, centros de dados ou equipamentos de potência, os principais fabricantes de PMIC continuam entregando soluções de gerenciamento de energia altamente integradas e confiáveis.
LTC3376
PMIC universal de múltiplas saídas e alta corrente com entrada ampla de 3V–20V, integra 4 reguladores buck independentes e 8 estágios de potência configuráveis de 1,5A, corrente total de saída até 12A. Alcança eficiência de conversão máxima de 96%, precisão de tensão de saída ±1% e suporta indutores paralelos para simplificar o layout da placa de circuito impresso. Ideal para controle industrial, telecomunicações e sistemas embarcados multitrilo, com sequenciamento de energia flexível integrado e monitoramento completo de falhas.
Circuito integrado de gerenciamento de energia automotivo compatível com ASIL-D, projetado para aplicações de ADAS e ECUs zonais. Integra vários conversores buck de alta eficiência e reguladores LDO para suportar arquiteturas de energia multitrilo para SoCs automotivos avançados, câmeras, sensores e interfaces de comunicação de alta velocidade.
2. Infineon Tecnology
TLF35585
PMIC de segurança funcional flagship OPTIREG™ compatível com MCUs automotivos Aurix™, entrada ampla de bateria de 3V–40V com pré-regulador buck-boost integrado. Conta com trilhas LDO dedicadas para MCU, comunicação CAN e referência de precisão, além de dois rastreadores de tensão para sensores. Suporta certificação ASIL D, watchdog de janela integrado, autoteste e controle de estado seguro, perfeito para ECUs de trem de força e direção autônoma.
TLF30682QV
PMIC compacto especializado em ADAS, otimizado para sensores de visão e módulos de radar. Integra trilhas de energia reguladas em múltiplos estágios, LDO de standby com baixa corrente de repouso e controle digital SPI. Alta resistência a transitórios de queda de carga, área mínima de PCB, alimentação estável para processadores de sinal de imagem de alta velocidade em sistemas de percepção veicular.
3. Microchip Technology
MCP16701
PMIC de alta densidade para FPGAs, MPUs de alto desempenho e computação de IA industrial. Equipado com oito canais buck de 1,5A, quatro LDOs de alta precisão de 300mA e um controlador LDO exclusivo para SerDes. Reduz contagem de componentes BOM em mais de 60% e área de PCB em 48% em comparação com projetos discretos, totalmente compatível com FPGAs PolarFire e MPUs de 64 bits PIC64GX, com sequenciamento de energia programável por I2C.
MCP16501
PMIC compacto econômico desenvolvido para MPUs embarcados SAMA5/SAM9/SAMA7. Três conversores buck de 1A + um LDO auxiliar de 300mA, precisão de tensão DDR/núcleo ±1%, sequência de inicialização predefinida para MPUs Microchip. Corrente de desligamento ultrabaixa de 6µA, proteção ESD reforçada, ideal para HMIs industriais de baixo custo, gateways IoT e dispositivos embarcados alimentados por bateria.
4. NXP Semiconductors
PF8200
PMIC automotivo de alto desempenho com 12 canais para processadores i.MX 8 e S32V ADAS. Contém 7 bucks de alta eficiência e 4 LDOs; a variante PF82 suporta segurança funcional ASIL B enquanto a PF81 é para aplicações industriais/visão de máquina de alto nível sem requisitos de segurança. Entrega corrente escalável para processadores de aplicativos multinúcleo, alimentação reserva RTC integrada e diagnóstico completo de falhas.
PCA9452
PMIC automotivo AEC-Q100 Grau 2 otimizado exclusivamente para processadores de baixa potência i.MX 93x. Saídas reguladas multitrilo com consumo de repouso ultrabaixo, caminho de carregamento de bateria integrado e monitoramento preciso de tensão. Pacote QFN compacto, projeto de circuito simplificado para cockpit inteligente, computação de borda veicular e unidades de controle automotivo de baixa potência.
5. Renesas Electronics
DA9063
PMIC de alta corrente com 17 canais para processadores de aplicativos quad-core e computação de borda industrial. Seis conversores buck, múltiplos LDOs, ADC de 10 bits, alimentação de referência DDR e carregador de bateria moeda RTC. Suporta controle duplo I2C/SPI, sequenciamento de energia totalmente programável e ajuste dinâmico de carga, capaz de sustentar corrente total de saída contínua de 12A para sistemas SoC de alta carga.
DA9072
PMIC ultrapequeno para dispositivos vestíveis/IoT com carregador de lítio de 500mA integrado no caminho de potência. Combina buck de baixa IQ, três LDOs com chave de carga, circuitos de watchdog e reset, embalagem minúscula WLCSP (2,97×2,66mm). Corrente de repouso em nível nanoampere prolonga autonomia da bateria para relógios inteligentes, fones sem fio e sensores médicos portáteis.
6. STMicroelectronics (ST)
STPMIC25
PMIC flagship de alta integração perfeitamente combinado com MPUs multinúcleo STM32MP2. 7 conversores buck DC-DC, 7 LDOs configuráveis e referência de tensão DDR, totalizando 18 trilhas de energia reguladas. Alta eficiência de conversão em cargas leves/pesadas, modos de baixo consumo programáveis por I2C, proteção robusta contra sobretensão/superaquecimento para automação fabril, PDVs e equipamentos de monitoramento médico.
STPMIC07M
PMIC dedicado para unidades de armazenamento SSD compatível com trilhas de entrada 3,3V/5V. Quatro bucks + três LDOs de precisão, interface dupla PMBus/I2C para ajuste independente de trilhas e configuração de sequência de potência. Alimentação estável com baixo ruído de ondulação para controladores de flash e chips de memória de alta velocidade, simplifica o layout de unidades de estado sólido e melhora a confiabilidade operacional de longo prazo.
7. Texas Instruments (TI)
LP8762
PMIC automotivo multifásico de alto nível ASIL D para SoCs ADAS de alta potência. Quatro canais buck multifásicos suportando corrente total de pico de 12A, faixa ampla de entrada de 2,7V–5,5V. Suporta configuração tripla (fábrica/software/usuário), monitor térmico integrado, watchdog e sinal de erro de falha, desenvolvido para computação central veicular e chips de percepção de alto desempenho.
TPS650330
PMIC miniatura para módulos de câmera automotiva com três bucks de 1,5A + um LDO de baixo ruído. Tolerância de entrada ampla de 18V para sistemas de bateria veicular, arquitetura de comutação com EMI ultrabaixa, área compacta compatível com PCBs de câmeras pequenas. Otimizado para sensores de imagem CMOS, ISPs e periféricos de comunicação serial em sistemas de visão surround automotivos.
Por último, mas não menos importante: a escolha do PMIC correto depende do entendimento dos requisitos de potência do sistema, metas de eficiência e restrições específicas da aplicação. Ao avaliar como funcionam os circuitos integrados de gerenciamento de energia e quais objetivos eles foram projetados para atingir, engenheiros podem tomar decisões mais embasadas para diferentes sistemas eletrônicos. Conhecer os principais fabricantes de PMIC também ajuda a identificar soluções confiáveis que garantem desempenho estável, distribuição de potência otimizada e eficiência de projeto de longo prazo nas aplicações modernas.
