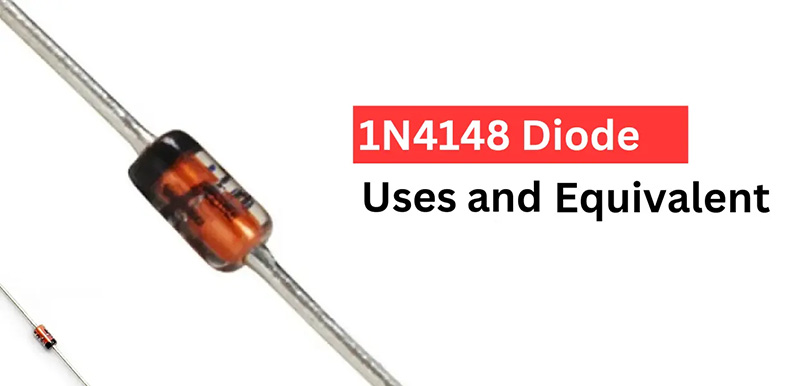

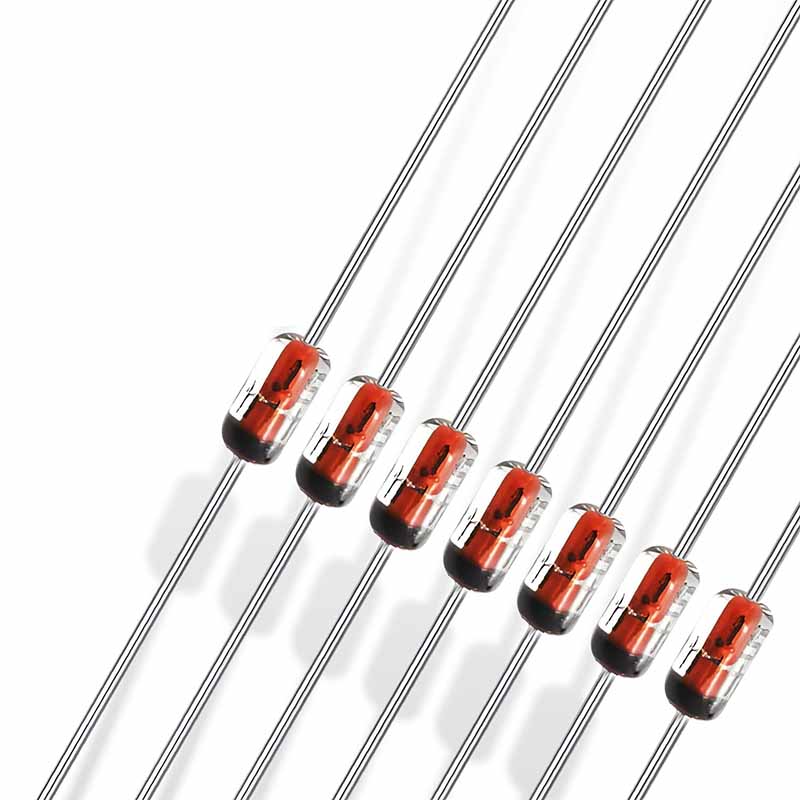

O que é um diodo 1N4148?

O diodo 1N4148 é um dos componentes de comutação de pequenos sinais mais utilizados no projeto de circuitos eletrônicos. Conhecido por sua alta velocidade de comutação e versatilidade, desempenha um papel importante em aplicações que vão desde o processamento de sinais até circuitos lógicos digitais. Compreender seu princípio de funcionamento, suas características elétricas e sua adequação a um projeto específico ajuda a tomar decisões mais fundamentadas na seleção de componentes. Neste artigo, vamos explorar qual é o tipo de diodo 1N4148, suas principais especificações e outros detalhes essenciais.

O que é um diodo 1N4148?

O 1N4148 é um diodo de comutação de alta velocidade amplamente utilizado, projetado para a comutação rápida de sinais em circuitos eletrônicos. Trata-se de um diodo de silício para pequenos sinais, conhecido por seu curto tempo de recuperação reversa, baixa capacitância de junção e desempenho confiável em aplicações de comutação de alta velocidade. Essas características o tornam adequado para processamento de sinais, circuitos lógicos, modelagem de pulsos e projetos eletrônicos de uso geral.

Diferentemente dos diodos retificadores, projetados principalmente para converter corrente alternada em corrente contínua em níveis relativamente elevados de corrente, o 1N4148 é otimizado para comutar pequenas correntes e processar sinais que variam rapidamente. É comumente utilizado em eletrônicos de consumo, sistemas de controle industrial, equipamentos de comunicação e outros dispositivos eletrônicos que exigem comutação de sinais rápida e confiável.

O 1N4148 geralmente é fornecido em um encapsulamento compacto DO-35 de vidro com terminais axiais, embora também existam versões para montagem em superfície e variantes compatíveis.

Em resumo, o 1N4148 é um diodo de comutação de alta velocidade e uso geral que proporciona controle de sinais rápido e confiável em circuitos eletrônicos de baixa corrente.

Que tipo de diodo é o 1N4148?

O 1N4148 é um diodo de silício com junção PN, classificado como diodo de comutação de alta velocidade para pequenos sinais. Ele foi projetado principalmente para comutar sinais elétricos, e não para lidar com alta potência, o que o diferencia dos diodos retificadores de potência e de outros tipos especializados de diodos.

Diferentes tipos de diodos desempenham funções distintas nos circuitos eletrônicos. Por exemplo, os diodos Zener são comumente utilizados para regulação de tensão, enquanto os diodos emissores de luz (LEDs) convertem energia elétrica em luz. Já o 1N4148 é destinado ao controle do fluxo de corrente e à comutação de sinais em circuitos eletrônicos.

Embora tanto o 1N4148 quanto os diodos Schottky sejam utilizados em aplicações de comutação rápida, suas estruturas internas são diferentes. O 1N4148 utiliza uma junção PN de silício, enquanto um diodo Schottky utiliza uma junção metal-semicondutor. Essa diferença estrutural resulta em características elétricas e comportamentos de comutação distintos.

Como diodo de comutação de uso geral, o 1N4148 também pode ser utilizado para retificação de sinais, modelagem de formas de onda, limitação de tensão e comutação de níveis lógicos.

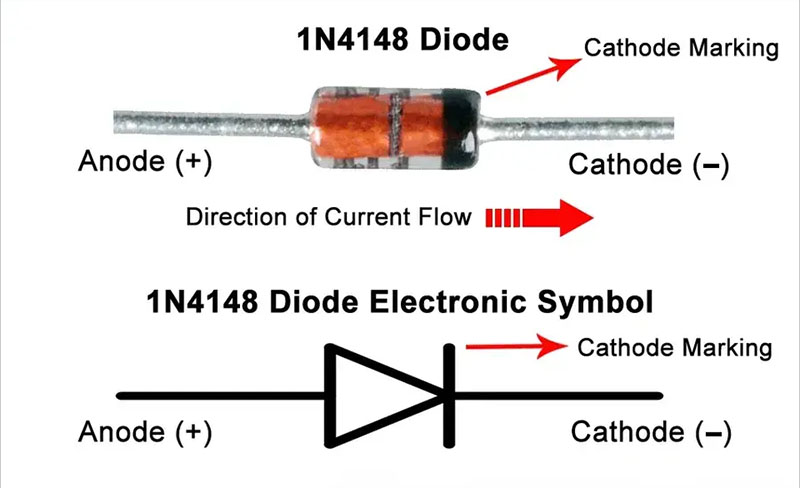

Como funciona um diodo 1N4148?

O diodo 1N4148 permite que a corrente flua principalmente em uma direção, restringindo sua passagem na direção oposta. Esse comportamento se baseia em sua estrutura de junção PN de silício, que apresenta condições elétricas diferentes conforme a polaridade da tensão aplicada.

1. Polarização direta

Quando o ânodo é conectado a uma tensão mais alta que a do cátodo, o 1N4148 fica polarizado diretamente. Quando a tensão aplicada é suficiente para superar a tensão direta da junção, a corrente começa a fluir pelo diodo. Para um 1N4148 de silício, a tensão direta costuma ficar entre 0,6 e 0,8 V em níveis moderados de corrente, embora o valor real dependa da corrente e da temperatura.

2. Polarização reversa

Quando o cátodo é conectado a uma tensão mais alta que a do ânodo, o diodo fica polarizado reversamente. Em condições normais de operação, ele bloqueia o fluxo de corrente, permitindo apenas uma pequena corrente de fuga reversa. Se a tensão reversa ultrapassar o limite nominal do diodo, poderá ocorrer ruptura, com risco de danificar o componente.

3. Comutação de alta velocidade

Uma das principais características do 1N4148 é sua capacidade de alternar rapidamente entre os estados de condução e bloqueio. Quando a polaridade da tensão muda, o diodo passa da condução direta para o bloqueio reverso. Seu curto tempo de recuperação reversa, normalmente especificado em cerca de 4 ns sob determinadas condições de teste, torna-o útil em circuitos que processam sinais de variação rápida.

4. Fluxo de corrente em circuitos eletrônicos

A condutividade unidirecional do 1N4148 permite controlar o percurso dos sinais em um circuito. Dependendo da configuração, ele pode direcionar sinais por diferentes caminhos, limitar níveis de tensão indesejados, modelar formas de onda ou realizar retificação em baixas correntes.

Em resumo, o funcionamento do 1N4148 baseia-se na condução unidirecional de uma junção PN de silício. Ele conduz corrente sob polarização direta, bloqueia a corrente sob polarização reversa e oferece comutação rápida.

Especificações do diodo de comutação rápida para pequenos sinais 1N4148: dados técnicos

Esses parâmetros definem os limites de tensão e corrente do diodo, seu comportamento de comutação e suas características elétricas nas condições de operação especificadas. Antes de selecionar o componente para um projeto específico, os engenheiros geralmente consultam a folha de dados do fabricante para verificar esses valores nominais.

Embora o 1N4148 seja um número de peça padronizado, algumas especificações podem variar ligeiramente entre fabricantes e variantes relacionadas. A tabela a seguir resume os parâmetros elétricos mais comuns do diodo 1N4148.

Características do diodo 1N4148

O diodo 1N4148 oferece diversas características que o tornam uma escolha popular para comutação de pequenos sinais e circuitos eletrônicos de uso geral.

Alta velocidade de comutação: com um tempo de recuperação reversa de apenas 4 ns sob condições de teste especificadas, o 1N4148 é adequado para circuitos que exigem transições rápidas entre os estados de condução e bloqueio.

Baixa capacitância de junção: sua baixa capacitância, normalmente especificada em alguns picofarads, ajuda a minimizar a carga capacitiva em caminhos de sinal de alta velocidade.

Baixa corrente de fuga reversa: o diodo apresenta baixa corrente de fuga em condições normais de polarização reversa, ajudando a manter a integridade do sinal em muitas aplicações de baixa corrente.

Tensão direta adequada: como um diodo de junção PN de silício, ele apresenta uma queda de tensão direta que varia conforme a corrente e a temperatura, sendo adequado para funções convencionais de comutação de sinais.

Encapsulamento compacto: normalmente disponível no encapsulamento de vidro DO-35 com terminais axiais, o 1N4148 é fácil de integrar em projetos de circuitos com montagem through-hole. Também existem alternativas para montagem em superfície.

Aplicações versáteis em circuitos: permite retificação de sinais, conformação de formas de onda, limitação de tensão, direcionamento de sinais e comutação em níveis lógicos.

Ampla disponibilidade: seu uso consolidado na eletrônica faz com que seja amplamente disponibilizado por diversos fabricantes de semicondutores, com folhas de dados e alternativas compatíveis facilmente acessíveis.

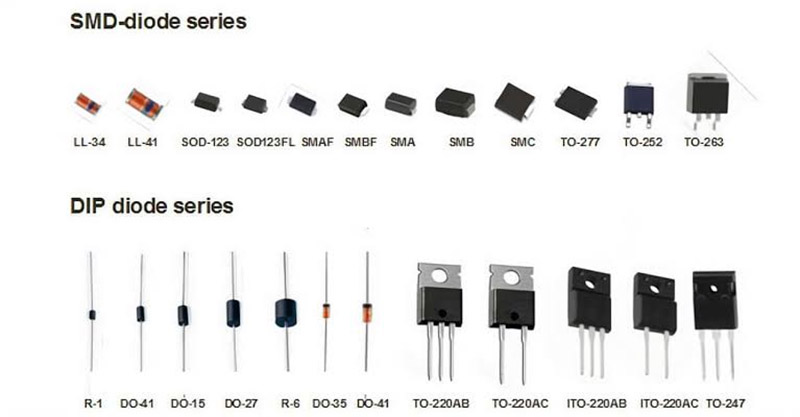

Encapsulamentos dos diodos de comutação 1N4148

O diodo 1N4148 e suas variantes compatíveis estão disponíveis em diversos formatos de encapsulamento para atender a diferentes layouts de PCB, métodos de montagem e requisitos de espaço. O encapsulamento tradicional DO-35 é amplamente utilizado em projetos com montagem through-hole, enquanto encapsulamentos para montagem em superfície, como LL34, SOD-323 e SOT-23, são usados em montagens eletrônicas compactas quando oferecidos pelo fabricante correspondente.

DO-35

O DO-35 é um encapsulamento tradicional de vidro com terminais axiais, amplamente associado ao diodo 1N4148 padrão. Ele possui um pequeno corpo cilíndrico de vidro, com terminais metálicos que se estendem pelas duas extremidades, sendo adequado para montagem through-hole em PCBs.

LL34

O LL34 é um encapsulamento cilíndrico para montagem em superfície utilizado em determinados diodos de pequenos sinais. Sua construção compacta, sem terminais axiais tradicionais, atende a projetos de PCB que exigem montagem em superfície e menor ocupação de espaço na placa.

SOD-323

O SOD-323 é um encapsulamento compacto para montagem em superfície, desenvolvido para aplicações eletrônicas com espaço limitado. Sua pequena área de ocupação o torna adequado para PCBs densamente povoadas e processos automatizados de montagem pick-and-place.

Diodos de comutação disponíveis em encapsulamentos SOD-323 podem ser usados em aplicações como condicionamento de sinais, circuitos digitais e eletrônicos de consumo compactos, desde que suas especificações elétricas atendam aos requisitos do projeto.

SOT-23

O SOT-23 é um pequeno encapsulamento para montagem em superfície, comumente utilizado em transistores, diodos e outros componentes semicondutores. Geralmente possui três terminais, embora a designação do encapsulamento, por si só, não determine a configuração interna do circuito.

Para que serve o diodo 1N4148?

O diodo 1N4148 é amplamente utilizado em circuitos eletrônicos que exigem comutação rápida de sinais e controle preciso do fluxo de corrente. Sua versatilidade o torna adequado para diversas aplicações em eletrônica digital, equipamentos de comunicação, sistemas de controle industrial e projetos de circuitos de uso geral.

• Retificação de sinais: converte componentes de sinais alternados ou CA em corrente unidirecional em circuitos de sinais de baixa corrente.
• Conformação de formas de onda: recorta, limita ou modifica formas de onda para alcançar os níveis de tensão e as características de sinal desejados.
• Limitação de tensão e proteção: ajuda a limitar variações de tensão e a proteger nós sensíveis do circuito contra determinadas condições transitórias quando utilizado em uma rede de proteção adequadamente projetada.
• Comutação de alta velocidade: controla o fluxo de corrente em circuitos de comutação rápida, incluindo aplicações de processamento de pulsos e temporização.
• Circuitos lógicos digitais: permite implementar lógica com diodos, direcionamento de sinais e outras funções de circuito envolvendo sinais digitais.
• Detecção e demodulação de sinais: pode ser utilizado em circuitos simples de detecção para extrair informações de sinais modulados.
• Proteção contra polaridade reversa: oferece uma forma básica de impedir a corrente reversa ou proteger um circuito contra a polaridade incorreta da alimentação, dependendo da configuração do circuito.

O 1N4148 é especialmente útil em aplicações de sinais de baixa corrente, nas quais a resposta rápida e o tamanho compacto do componente são importantes. No entanto, ele não foi projetado para substituir diodos retificadores de alta corrente ou dispositivos de proteção especializados quando são necessárias maior capacidade de potência ou supressão de transientes mais robusta.

Os melhores modelos equivalentes ao diodo 1N4148

Um equivalente adequado deve apresentar especificações compatíveis de tensão reversa e corrente direta, velocidade de comutação, capacitância de junção, tipo de encapsulamento e características elétricas.

O 1N4148 é um diodo de comutação de alta velocidade, de silício e para pequenos sinais. Portanto, os substitutos mais adequados geralmente são outros diodos de comutação com especificações semelhantes.

Não são equivalentes verdadeiros (utilize apenas em circuitos de baixa velocidade e não críticos)

1N4001/1N4007: diodos retificadores lentos, com tempo de recuperação reversa muito longo, inadequados para comutação de alta velocidade.

BAT41/1N5817: diodos Schottky, com Vf muito menor, capacitância e corrente de fuga diferentes. Não podem substituir o 1N4148 na maioria dos circuitos de comutação de sinais.

Principais fabricantes de diodos

O diodo de comutação 1N4148 é um componente semicondutor consolidado no mercado, produzido por diversos fabricantes de semicondutores.

Ao adquirir diodos 1N4148 para fabricação eletrônica, engenheiros e equipes de compras devem verificar a folha de dados do fabricante, as especificações elétricas, o tipo de encapsulamento e a disponibilidade do produto para garantir que o componente selecionado atenda aos requisitos do projeto.

Principais fabricantes de diodos 1N4148

Vishay - Oferece o diodo de comutação rápida para pequenos sinais 1N4148 no encapsulamento DO-35.
Vishay Intertechnology é uma fabricante consolidada de semicondutores discretos e componentes eletrônicos passivos. Seu portfólio atende a diversos mercados, incluindo eletrônica industrial, sistemas automotivos, computação, telecomunicações e eletrônicos de consumo.

Nexperia - Inclui o 1N4148 em seu portfólio de diodos de alta velocidade. A Nexperia informa que a produção e as vendas de sua família de diodos de vidro 1N4148 foram assumidas pela TAK CHEONG sob licença.

Diodes Incorporated - Possui uma listagem do produto 1N4148, atualmente marcada como NRND (não recomendado para novos projetos). Portanto, os compradores devem confirmar a disponibilidade atual e o status do ciclo de vida do componente.

A Diodes Incorporated é uma fabricante global de semicondutores especializada em produtos semicondutores discretos, lógicos, analógicos e de sinais mistos.

Onsemi

A onsemi é uma fabricante global de semicondutores especializada em tecnologias inteligentes de potência e sensoriamento, com um amplo portfólio de semicondutores discretos, soluções de gerenciamento de energia e circuitos integrados para aplicações automotivas, industriais e outros segmentos eletrônicos.

A empresa oferece o diodo de comutação de alta velocidade 1N4148 em encapsulamentos com terminais axiais, incluindo as variantes 1N4148-T50A e 1N4148-T50R. De acordo com as informações de produto da onsemi, esses dispositivos foram projetados para aplicações de comutação de pequenos sinais e apresentam tensão reversa nominal de 100 V e corrente direta máxima de 300 mA.

Encontre transistores, diodos e semicondutores de potência na Eastech

Se você precisa de diodos de qualquer tipo ou está procurando alternativas compatíveis de diodos de comutação, a Eastech pode ajudar a identificar componentes adequados com base no número da peça, fabricante, requisitos de encapsulamento e necessidades do projeto.

A Eastech é especializada na distribuição de componentes eletrônicos e oferece soluções de fornecimento para uma ampla variedade de necessidades de fabricação eletrônica e engenharia. Nosso portfólio inclui dispositivos semicondutores, chips de memória, circuitos integrados (ICs) e outros componentes eletrônicos, atendendo a diversas aplicações em eletrônica industrial, sistemas automotivos, telecomunicações, equipamentos médicos e muito mais.

Seja para adquirir componentes específicos para a produção em andamento, desenvolver novos produtos eletrônicos ou gerenciar necessidades da cadeia de suprimentos, a Eastech está comprometida em ajudar os clientes a identificar os componentes de que precisam. Com foco em suporte profissional de fornecimento e atendimento ágil, buscamos simplificar a aquisição de componentes eletrônicos e ajudar as empresas a manter operações eficientes.

Eastech — sua parceira no fornecimento de componentes eletrônicos.

Conclusão :

O 1N4148 continua sendo uma escolha popular para circuitos eletrônicos que exigem comutação de sinais rápida e confiável. Quando é necessário substituí-lo, identificar um equivalente adequado ao diodo 1N4148 exige uma comparação cuidadosa das especificações de tensão, corrente direta, velocidade de comutação e compatibilidade do encapsulamento. Ao verificar esses parâmetros nas folhas de dados dos fabricantes, os engenheiros podem garantir o desempenho confiável do circuito e tomar decisões fundamentadas sobre o fornecimento de componentes. Para dispositivos semicondutores, chips de memória, circuitos integrados e outros componentes eletrônicos, a Eastech oferece suporte de fornecimento para atender a diversas necessidades de fabricação eletrônica.
