O que é um oscilador de cristal de quartzo?

Os osciladores de cristal de quartzo são componentes essenciais de temporização nos sistemas eletrônicos modernos, fornecendo sinais de frequência estáveis e precisos para uma ampla variedade de aplicações. De microcontroladores e equipamentos de comunicação a sistemas embarcados e eletrônica automotiva, esses componentes ajudam a manter a temporização precisa e a operação sincronizada dos sistemas. Este artigo explora para que servem os osciladores de cristal, como funcionam os osciladores de cristal de quartzo e suas aplicações em projetos eletrônicos.

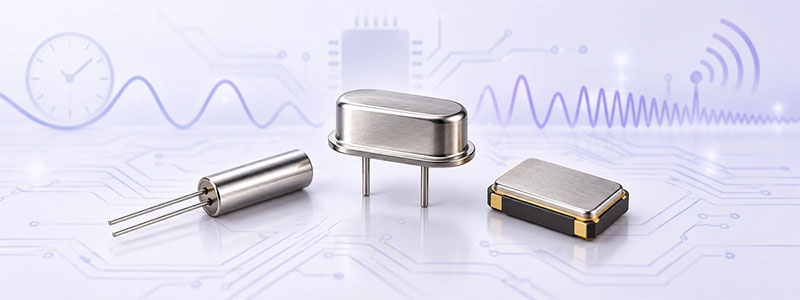

O que é um oscilador de cristal de quartzo?

Um oscilador de cristal de quartzo é um componente eletrônico que utiliza a ressonância mecânica de um cristal de quartzo para gerar um sinal elétrico estável em uma frequência específica. Ele funciona como uma referência confiável de temporização e frequência em circuitos eletrônicos, ajudando a sincronizar operações digitais, manter a precisão temporal das comunicações e garantir o processamento preciso de sinais.

Os osciladores de cristal de quartzo operam com base no efeito piezoelétrico do quartzo. Quando uma tensão elétrica alternada é aplicada ao cristal, ele produz vibrações mecânicas em uma frequência de ressonância característica. Essas vibrações interagem com o circuito oscilador para manter um sinal elétrico periódico. Como o quartzo apresenta excelente estabilidade de frequência e um alto fator de qualidade (fator Q), ele consegue manter uma frequência de saída consistente em condições operacionais adequadas.

Nos sistemas eletrônicos, os osciladores de cristal de quartzo são amplamente utilizados em microcontroladores, microprocessadores, equipamentos de comunicação, dispositivos de rede, sistemas de controle industrial, eletrônica automotiva e eletrônicos de consumo. Eles fornecem os sinais de clock estáveis necessários para a transmissão de dados, a sincronização de processadores, a síntese de frequência e outras operações sensíveis à temporização.

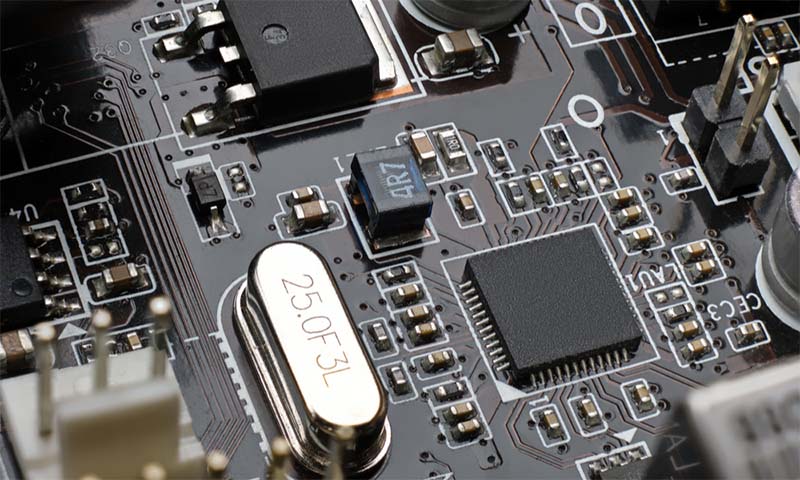

Como funciona um oscilador de cristal de quartzo?

Um oscilador de cristal de quartzo funciona combinando as propriedades piezoelétricas de um cristal de quartzo com um circuito eletrônico de realimentação para gerar um sinal periódico estável em uma frequência específica. Seu funcionamento depende da ressonância mecânica do cristal, que fornece uma referência de frequência precisa para os sistemas eletrônicos.

Quando uma tensão alternada é aplicada aos eletrodos de um cristal de quartzo, o efeito piezoelétrico faz com que o cristal se expanda e se contraia mecanicamente. Em sua frequência de ressonância, o cristal vibra com eficiência e apresenta uma resposta elétrica bem definida. O circuito oscilador utiliza esse comportamento ressonante para manter oscilações contínuas, produzindo um sinal elétrico de saída estável.

A estabilidade de frequência de um oscilador de cristal de quartzo é influenciada por fatores como temperatura, capacitância de carga, envelhecimento, nível de excitação e projeto do circuito. Dependendo dos requisitos do sistema, diferentes projetos de osciladores incorporam mecanismos adicionais de compensação ou controle para melhorar a precisão da frequência sob condições operacionais variáveis.

Para que servem os osciladores de cristal na microeletrônica?

Na microeletrônica, os osciladores de cristal de quartzo fornecem referências de frequência estáveis para circuitos integrados (ICs), dispositivos semicondutores e sistemas digitais de alta velocidade. Eles desempenham um papel fundamental na geração de sinais de clock, no controle de temporização, na sincronização de dados e no funcionamento de interfaces de comunicação.

1. Geração de clock para microcontroladores e SoCs

Os microcontroladores (MCUs) e os sistemas em chip (SoCs) dependem de sinais de clock para coordenar a execução de instruções, as operações dos periféricos e as transferências internas de dados. Os osciladores de cristal de quartzo podem atuar como fontes externas de referência para circuitos de geração de clock, incluindo malhas de captura de fase (PLLs), que geram as frequências de clock internas necessárias aos diferentes blocos funcionais.

Em processadores embarcados e circuitos integrados de aplicação específica (ASICs), a estabilidade do clock de referência influencia a precisão temporal do sistema e pode afetar o desempenho das interfaces de comunicação e de outras funções sensíveis à temporização.

2. FPGA e sistemas de lógica programável

Os arranjos de portas programáveis em campo (FPGAs) e outros dispositivos de lógica programável utilizam sinais de clock para sincronizar a lógica sequencial, os pipelines de processamento de dados, os controladores de memória e as interfaces de alta velocidade. Os osciladores de cristal de quartzo geralmente fornecem clocks de referência externos para placas de desenvolvimento FPGA, plataformas de computação embarcada e sistemas digitais programáveis.

O clock de referência pode alimentar recursos internos de gerenciamento de clock, como PLLs ou gerenciadores de clock de modo misto, para gerar múltiplos domínios de clock em diferentes frequências. Em projetos que envolvem transceptores seriais de alta velocidade, a estabilidade do clock e o ruído de fase devem ser considerados juntamente com as especificações do clock de referência do transceptor. O próprio oscilador não executa as operações lógicas da FPGA; ele fornece uma referência temporal que permite a operação coordenada do circuito.

3. CIs de comunicação de alta velocidade e chips de rede

Os CIs de comunicação, controladores Ethernet, processadores de rede e transceptores sem fio exigem frequências de referência precisas para transmitir e receber sinais. Os osciladores de cristal de quartzo fornecem sinais de referência utilizados por sintetizadores de frequência, PLLs e circuitos relacionados à recuperação de clock, dependendo da arquitetura do dispositivo.

Em equipamentos Ethernet, Wi-Fi, comunicação celular e redes ópticas, o desempenho do oscilador pode influenciar a precisão da frequência portadora, o jitter do clock e o orçamento temporal geral do sistema. Aplicações com requisitos rigorosos de ruído de fase ou jitter podem utilizar osciladores de clock especializados ou soluções de clock de referência projetadas para interfaces de alta velocidade.

4. Conversores analógico-digitais e digital-analógicos

Os conversores analógico-digitais (ADCs) e digital-analógicos (DACs) dependem de sinais de clock para controlar a temporização da amostragem e da conversão. Em aplicações com ADCs, o jitter do clock pode introduzir incertezas no instante da amostragem e degradar o desempenho da relação sinal-ruído, especialmente ao medir sinais de entrada de alta frequência.

Os osciladores de cristal de quartzo podem atuar como fontes de referência para circuitos de geração de clock que fornecem aos conversores os sinais de amostragem adequados. As características exigidas do oscilador dependem da taxa de amostragem do conversor, da arquitetura de clock, da largura de banda do sinal e das metas de desempenho.

5. Interfaces de memória e sistemas de processamento digital

Processadores, controladores de memória e CIs de processamento digital utilizam sinais de clock para coordenar transferências de dados e operações internas. Os osciladores de cristal podem fornecer clocks de referência para os circuitos de geração de clock que suportam essas funções, especialmente em plataformas de computação embarcada e sistemas digitais especializados.

Em projetos que utilizam memória DDR, interfaces seriais de alta velocidade ou outras interconexões sensíveis à temporização, toda a arquitetura de clock deve atender aos requisitos aplicáveis de temporização e integridade de sinal.

6. CIs de RF sem fio e sintetizadores de frequência

Os circuitos integrados de radiofrequência (RF) utilizam sinais de frequência de referência para gerar ou controlar as frequências dos osciladores locais na transmissão e recepção sem fio. Os osciladores de cristal de quartzo podem fornecer sinais de referência a sintetizadores de frequência baseados em PLL, que geram as frequências de operação exigidas pelos transceptores de RF e outros componentes de rádio.

A precisão da frequência de referência e o ruído de fase são fatores importantes em aplicações como conectividade sem fio, navegação por satélite e módulos de comunicação RF.

7. CIs de temporização e redes de distribuição de clock

CIs dedicados de temporização, geradores de clock e dispositivos buffer de clock utilizam entradas de referência para gerar e distribuir sinais de clock por sistemas eletrônicos complexos. Os osciladores de cristal de quartzo podem fornecer a frequência de referência para esses dispositivos, que produzem as saídas de clock necessárias para processadores, FPGAs, chips de comunicação e outros circuitos integrados.

Em sistemas com múltiplos domínios de clock, o projeto da distribuição de clock deve considerar a frequência de saída, o jitter, o skew, a sincronização e a carga elétrica.

Em resumo, os osciladores de cristal de quartzo são utilizados para gerar sinais periódicos e fornecem a base da arquitetura de clock que permite aos circuitos integrados processar dados, comunicar-se e operar de maneira coordenada.

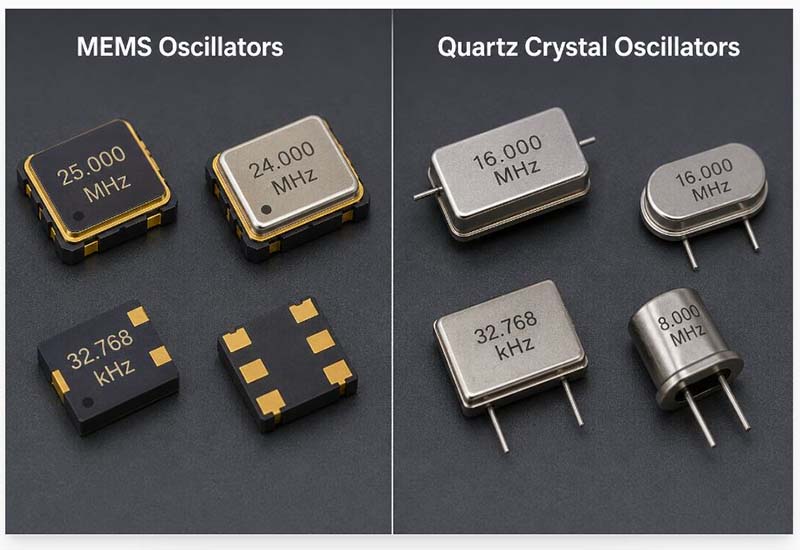

Oscilador MEMS versus oscilador de cristal de quartzo

Oscilador de quartzo: baseia-se no efeito piezoelétrico de uma lâmina de quartzo sintético. A frequência é determinada pela ressonância mecânica do cristal.

Oscilador MEMS (oscilador de silício): utiliza uma estrutura ressonante de silício microusinada em uma matriz de silício. A frequência é controlada e calibrada por circuitos CMOS internos.

Os osciladores de quartzo continuam sendo a principal escolha para aplicações de temporização de precisão que exigem estabilidade ultr elevada, baixo jitter e baixo consumo de energia. Os osciladores MEMS são uma alternativa competitiva, destacando-se pela robustez, programabilidade, flexibilidade de fornecimento e resistência mecânica, mas não conseguem superar os osciladores de quartzo de primeira linha em termos de estabilidade máxima e desempenho de ruído de fase.

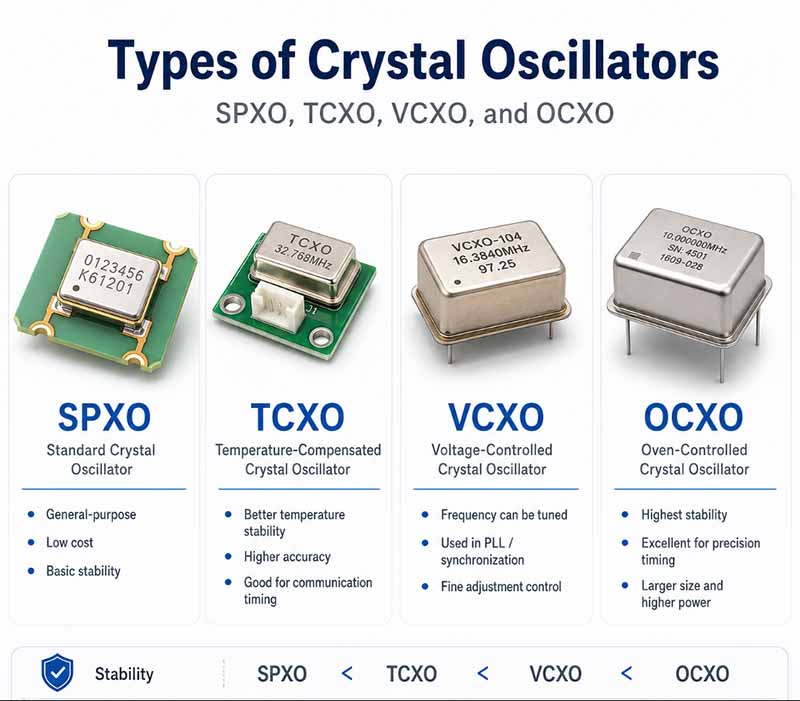

Quais são os tipos de osciladores de quartzo?

Os osciladores de cristal de quartzo estão disponíveis em vários tipos, cada um projetado para atender a diferentes requisitos de estabilidade de frequência, desempenho térmico, controle de frequência e temporização do sinal de saída. Na microeletrônica, a escolha do oscilador adequado depende do circuito integrado de destino, da arquitetura do clock de referência, do ambiente operacional e dos requisitos de desempenho do sistema como um todo.

Os principais tipos de osciladores de cristal de quartzo incluem osciladores de cristal padrão (XO), osciladores de cristal compensados por temperatura (TCXO), osciladores de cristal controlados por tensão (VCXO), osciladores de cristal controlados por forno (OCXO) e osciladores de cristal controlados digitalmente (DCXO).

1. Oscilador de cristal padrão (XO)

Para aplicações de temporização de uso geral, os osciladores de cristal padrão (XOs) oferecem uma referência de frequência confiável e econômica. Cada dispositivo combina um ressonador de quartzo com um circuito eletrônico de oscilação para gerar um sinal de saída periódico em uma frequência especificada, sem exigir compensação térmica especializada ou funções de controle de frequência.

Os XOs são amplamente utilizados em microcontroladores, processadores embarcados, placas FPGA, controladores Ethernet, dispositivos de armazenamento e circuitos digitais de uso geral. Dependendo do dispositivo, estão disponíveis em diferentes frequências, tamanhos de encapsulamento, tensões de alimentação e formatos de saída, incluindo CMOS e outros níveis lógicos.

2. Oscilador de cristal compensado por temperatura (TCXO)

Quando uma aplicação exige maior estabilidade de frequência diante de variações na temperatura ambiente, os osciladores de cristal compensados por temperatura (TCXOs) oferecem uma solução eficaz. Eles incorporam um mecanismo de compensação que reduz as variações de frequência causadas pelas mudanças de temperatura, proporcionando maior estabilidade do que um oscilador convencional sem compensação.

Os TCXOs são comumente utilizados em módulos de comunicação sem fio, receptores GNSS, dispositivos celulares, transceptores de RF e circuitos de temporização de precisão. Nessas aplicações, a manutenção de uma frequência de referência estável contribui para uma síntese de frequência precisa e uma comunicação sem fio confiável.

3. Oscilador de cristal controlado por tensão (VCXO)

O ajuste de frequência é essencial em sistemas que precisam sincronizar um clock local com uma referência de temporização externa. Os osciladores de cristal controlados por tensão (VCXOs) atendem a esse requisito ao permitir que a frequência de saída seja ajustada dentro de uma faixa limitada por meio de uma tensão de controle aplicada.

Os VCXOs são frequentemente utilizados em circuitos de malha de captura de fase (PLLs), circuitos de sincronização de clock, sistemas de vídeo digital, equipamentos de telecomunicações e determinadas interfaces de dados de alta velocidade. A faixa de ajuste, a sensibilidade de sintonia, o ruído de fase e as características de controle são parâmetros importantes para aplicações de recuperação de clock e sincronização.

4. Oscilador de cristal controlado por forno (OCXO)

Para aplicações que exigem estabilidade de frequência excepcionalmente elevada, os osciladores de cristal controlados por forno (OCXOs) mantêm o cristal de quartzo próximo a uma temperatura operacional selecionada por meio de um compartimento com controle térmico. Essa abordagem minimiza os efeitos das flutuações da temperatura ambiente e permite obter uma saída de frequência altamente estável.

Os OCXOs são comumente encontrados em infraestruturas de telecomunicações, instrumentos de teste e medição de precisão, padrões de frequência, sistemas de radar e outras aplicações de temporização exigentes. Em comparação com os XOs padrão, geralmente consomem mais energia, ocupam mais espaço e exigem períodos de aquecimento mais longos. Por isso, são mais adequados para sistemas nos quais a estabilidade de frequência tem prioridade sobre o tamanho e o consumo de energia.

5. Oscilador de cristal controlado digitalmente (DCXO)

O ajuste digital de frequência oferece outra abordagem para controlar o desempenho do oscilador. Os osciladores de cristal controlados digitalmente (DCXOs) utilizam sinais de controle digital ou circuitos de ajuste para sintonizar ou corrigir a frequência de saída. Dependendo da implementação, o mecanismo de controle pode ajustar as condições efetivas de carga do cristal ou utilizar outras técnicas eletrônicas para realizar a correção de frequência.

Os DCXOs podem ser encontrados em determinados dispositivos sem fio, sistemas de comunicação digital e aplicações de temporização que exigem ajuste eletrônico da frequência. A resolução de controle, a faixa de sintonia, a interface e o comportamento de correção dependem da arquitetura específica do dispositivo.

6. Oscilador de cristal de espectro espalhado

A interferência eletromagnética (EMI) é um fator importante em circuitos digitais de alta densidade e sistemas eletrônicos de alta velocidade. Os osciladores de cristal de espectro espalhado ajudam a enfrentar esse desafio ao modular intencionalmente a frequência de saída dentro de uma faixa definida, distribuindo a energia do clock por uma banda de frequência mais ampla e reduzindo potencialmente as emissões de EMI de pico.

Esses osciladores são utilizados em plataformas de computação, eletrônica de displays, interfaces digitais e outros sistemas nos quais a compatibilidade eletromagnética é um fator importante de projeto. Como a frequência de saída é modulada intencionalmente, os projetistas devem verificar se o perfil de modulação e o desvio de frequência são compatíveis com os circuitos integrados receptores e os requisitos de temporização das interfaces.

Principais fabricantes de osciladores de cristal de quartzo

O mercado de osciladores de cristal de quartzo inclui fabricantes consolidados que oferecem componentes de controle de frequência para eletrônicos de consumo, sistemas industriais, eletrônica automotiva, telecomunicações e aplicações digitais de alta velocidade. Essas empresas desenvolvem uma variedade de osciladores e ressonadores de cristal com diferentes faixas de frequência, características de estabilidade, opções de encapsulamento e especificações operacionais.

1. KYOCERA Corporation

A KYOCERA Corporation, por meio de sua divisão de dispositivos de cristal, é uma fornecedora reconhecida de ressonadores e osciladores de cristal de quartzo. Seu portfólio atende a aplicações em equipamentos de comunicação, eletrônica automotiva, sistemas industriais e outros dispositivos eletrônicos.

Os componentes de temporização da KYOCERA atendem aos requisitos de geração de frequência e de clock de referência em projetos eletrônicos compactos.

2. Seiko Epson Corporation

A Seiko Epson Corporation é uma fabricante consolidada de dispositivos de cristal de quartzo e componentes de temporização, incluindo osciladores de cristal e osciladores compensados por temperatura. Seus produtos são utilizados em eletrônicos de consumo, equipamentos de comunicação, sistemas de controle industrial e aplicações automotivas.

O portfólio da empresa atende a aplicações que exigem encapsulamentos compactos, frequência de saída estável e desempenho confiável de temporização. Suas soluções de osciladores são relevantes para plataformas de computação embarcada, módulos sem fio e circuitos eletrônicos de precisão.

3. Nihon Dempa Kogyo Co., Ltd. (NDK)

A NDK é especializada em dispositivos de cristal de quartzo, osciladores de cristal, sintetizadores de frequência e tecnologias relacionadas ao controle de frequência.

A ampla linha de produtos da NDK inclui osciladores de cristal padrão e soluções especializadas de referência de frequência. Esses componentes são utilizados em sistemas de comunicação e plataformas eletrônicas digitais nas quais a estabilidade de frequência e a temporização confiável são fatores importantes de projeto.

4. TXC Corporation

A TXC Corporation é uma importante fabricante de componentes de controle de frequência, incluindo cristais de quartzo, osciladores de cristal e osciladores compensados por temperatura.

Com produtos que atendem a diferentes tamanhos de encapsulamento e requisitos operacionais, a TXC oferece soluções para aplicações que vão desde a geração de clock de uso geral até a temporização em sistemas de comunicação. Seus componentes podem ser utilizados em projetos com microcontroladores, módulos de comunicação e sistemas de processamento digital.

5. Murata Manufacturing Co., Ltd.

A Murata Manufacturing é uma importante fornecedora de componentes eletrônicos, com produtos que abrangem componentes passivos, tecnologias cerâmicas e dispositivos relacionados à temporização. Seu portfólio de controle de frequência inclui dispositivos de cristal utilizados em sistemas eletrônicos compactos.

Os componentes da Murata são relevantes para aplicações como eletrônicos móveis, conectividade sem fio, sistemas automotivos e equipamentos industriais.

6. Microchip Technology Inc.

A Microchip Technology oferece soluções de temporização e controle de frequência por meio de suas linhas de osciladores e componentes de temporização de precisão, incluindo tecnologias associadas à Microsemi e à Vectron International.

Seu portfólio atende a aplicações como telecomunicações, redes, sistemas industriais e instrumentação de precisão. Dependendo da família de produtos, as soluções disponíveis podem incluir osciladores baseados em cristal e componentes especializados de clock de referência, desenvolvidos para atender a requisitos rigorosos de estabilidade de frequência, jitter ou sincronização.

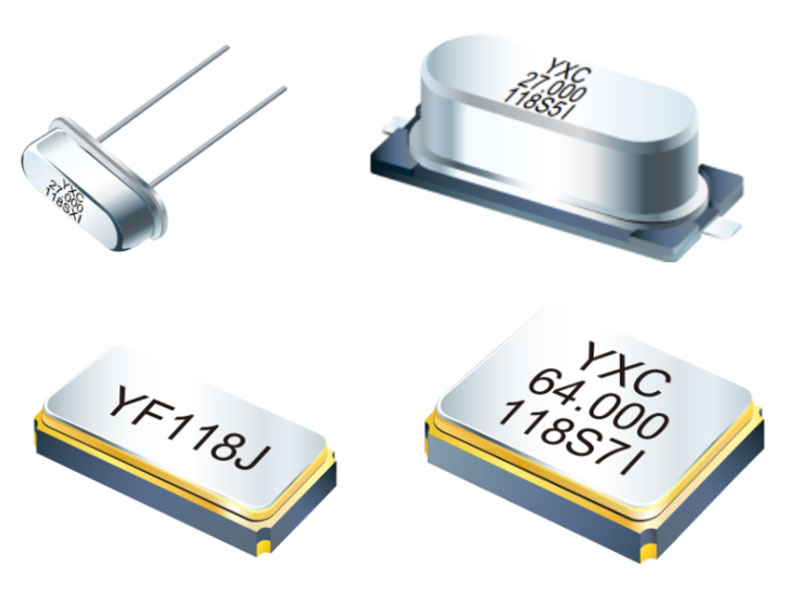

Adquira osciladores de cristal de quartzo na Eastech

Para fabricantes, equipes de engenharia e compradores de componentes eletrônicos, contar com um fornecimento confiável de componentes é igualmente importante para o desenvolvimento de produtos e a continuidade da produção.

A Eastech é especializada na distribuição de componentes eletrônicos, oferecendo suporte aos clientes na aquisição de dispositivos semicondutores, circuitos integrados (ICs), componentes de temporização e outras peças eletrônicas para aplicações industriais, de comunicação, automotivas e de sistemas embarcados. Nossas vantagens de fornecimento incluem acesso a uma ampla variedade de componentes eletrônicos, suporte na busca por números de peça específicos e soluções adaptadas a diferentes requisitos de aquisição.

Por fim, compreender os diferentes tipos de osciladores de quartzo, incluindo XO, TCXO, VCXO e OCXO, ajuda os engenheiros a avaliar a estabilidade de frequência, o desempenho térmico e os requisitos de controle de projetos específicos. Como distribuidora confiável de componentes eletrônicos, a Eastech oferece soluções de fornecimento para uma ampla variedade de semicondutores e aplicações de temporização. Entre em contato com a Eastech para discutir suas necessidades de aquisição e encontrar componentes adequados para seus projetos.
