O que são sensores de movimento MEMS?

Entre as diversas tecnologias de detecção, os CIs de sensores de movimento baseados em MEMS são amplamente utilizados porque oferecem tamanho compacto, baixo consumo de energia, alta sensibilidade e desempenho confiável. Desde acelerômetros e giroscópios até IMUs integradas e outros CIs de detecção de movimento, esses dispositivos fornecem os dados necessários para uma detecção e um controle precisos do movimento. Este artigo apresenta os principais tipos de sensores de movimento, explica como eles funcionam e destaca os melhores CIs de sensores de movimento de fabricantes líderes.

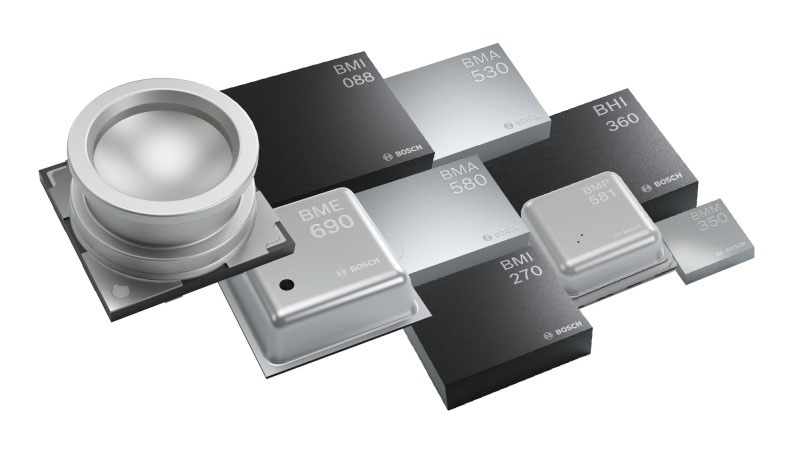

O Que São Sensores de Movimento MEMS?

Os sensores de movimento MEMS são dispositivos eletrônicos miniaturizados que utilizam a tecnologia de Sistemas Microeletromecânicos (MEMS) para detectar e medir movimento, aceleração, rotação e mudanças de orientação. Eles combinam pequenas estruturas mecânicas com circuitos eletrônicos em um chip semicondutor, proporcionando detecção precisa de movimento em um encapsulamento compacto e de baixo consumo de energia.

Os sensores de movimento MEMS mais comuns incluem acelerômetros, giroscópios e unidades de medição inercial (IMUs). Os acelerômetros medem a aceleração linear e as mudanças de velocidade, enquanto os giroscópios detectam a velocidade angular ou o movimento rotacional. As IMUs normalmente combinam várias funções de detecção, como um acelerômetro de 3 eixos e um giroscópio de 3 eixos, para fornecer informações abrangentes sobre o movimento e a orientação de um objeto.

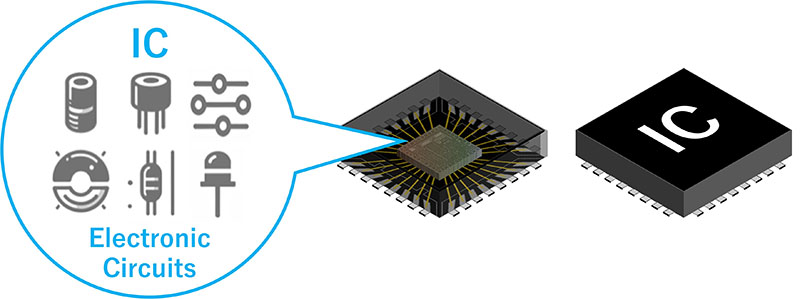

Como Funciona um Sensor MEMS?

Os sensores de movimento MEMS são dispositivos miniaturizados que integram estruturas mecânicas e circuitos eletrônicos em escala microscópica. A tecnologia MEMS permite o desenvolvimento de diversos sensores e atuadores que detectam estímulos físicos e os convertem em sinais elétricos utilizáveis. Dependendo do projeto, os sensores MEMS podem medir parâmetros como pressão, movimento, concentração de gases, umidade, fluxo, som e campos magnéticos.

Em aplicações de detecção de movimento, os sensores MEMS detectam alterações no movimento de estruturas mecânicas microscópicas dentro do dispositivo. Por exemplo, em um acelerômetro MEMS, uma massa de prova interna se movimenta em relação à estrutura circundante do sensor quando o dispositivo sofre uma aceleração. Esse movimento provoca uma alteração mensurável na capacitância ou em outra propriedade elétrica, que é então processada e convertida em um sinal de saída analógico ou digital. Isso permite que os sensores de movimento MEMS detectem com precisão aceleração, vibração, inclinação, rotação e outras formas de movimento.

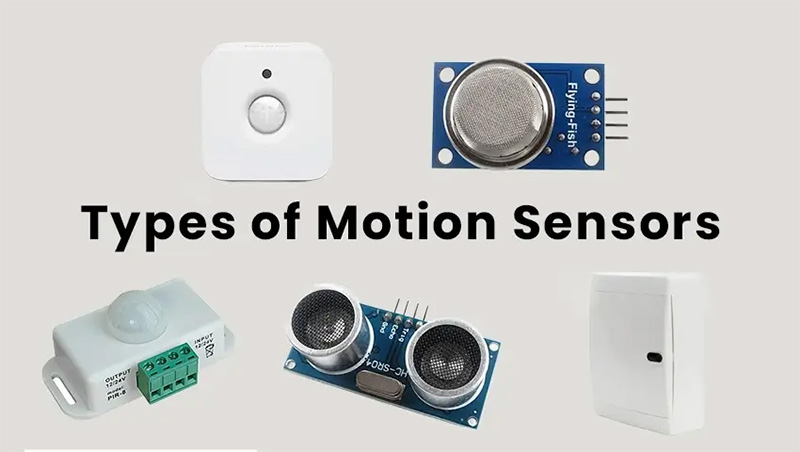

Tipos de Sensores de Movimento

Diferentes sensores de movimento utilizam diferentes tecnologias para detectar movimento, aceleração, vibração, rotação ou alterações de posição. Os tipos mais comuns incluem sensores PIR, acelerômetros, sensores de gravidade, sensores de vibração, sensores de rotação e sensores de efeito Hall.

Sensores Infravermelhos Passivos (PIR)

Os sensores PIR detectam movimento identificando alterações na radiação infravermelha emitida pelos objetos, especialmente pelo corpo humano. Um dispositivo PIR típico utiliza um elemento sensor piroelétrico e um circuito de processamento de sinais.

Acelerômetros

Os acelerômetros são um dos tipos mais comuns de sensores de movimento MEMS. Eles medem a aceleração linear ao longo de um ou mais eixos e também podem ser usados para detectar vibração, choque e inclinação.

Os acelerômetros MEMS normalmente contêm uma massa de prova microscópica suspensa por estruturas flexíveis. Quando o sensor sofre uma aceleração, a massa de prova se desloca em relação à estrutura circundante. Esse deslocamento altera a capacitância entre eletrodos microscópicos, e o circuito integrado de processamento de sinais converte a alteração de capacitância em uma saída elétrica mensurável.

Os CIs de acelerômetros mais comuns incluem dispositivos de 1, 2 e 3 eixos, sendo os acelerômetros de 3 eixos amplamente utilizados em eletrônicos modernos. As principais especificações incluem faixa de medição, sensibilidade, densidade de ruído, largura de banda, taxa de dados de saída, offset, estabilidade térmica e consumo de energia.

Sensores de Gravidade

Os sensores de gravidade detectam a direção da aceleração gravitacional para determinar a orientação ou a inclinação do dispositivo. Eles normalmente são implementados usando acelerômetros MEMS combinados com algoritmos de software.

Sensores de Vibração

Os sensores de vibração detectam vibrações mecânicas e choques em sistemas eletrônicos ou mecânicos. Os acelerômetros MEMS são comumente utilizados para medição de vibração porque podem oferecer alta sensibilidade e ampla largura de banda.

Sensores de Rotação

Os sensores de rotação medem a velocidade angular e o movimento rotacional. Os giroscópios MEMS utilizam estruturas microscópicas vibratórias e o efeito Coriolis para detectar a rotação.

Sensores de Efeito Hall

Os sensores de efeito Hall detectam campos magnéticos e podem ser usados para detectar a posição, o movimento ou a rotação de objetos magnéticos. Os CIs de efeito Hall estão disponíveis com saídas digitais ou analógicas.

Qual Sensor é Usado para Detecção de Movimento?

Diferentes tipos de sensores podem ser usados para detecção de movimento, dependendo do tipo de movimento que precisa ser medido. Em aplicações de detecção de movimento MEMS, acelerômetros, giroscópios e IMUs são as soluções mais comuns.

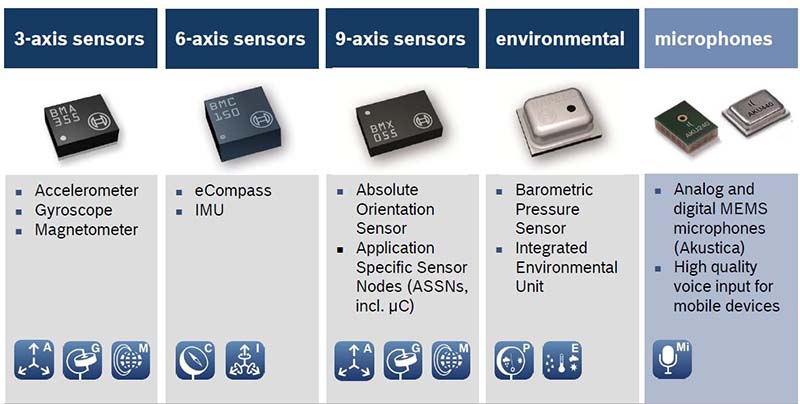

Quais são os Diferentes Tipos de Sensores MEMS?

Os sensores MEMS estão disponíveis em uma ampla variedade de tipos, com cada sensor projetado para detectar parâmetros físicos específicos. Dependendo da aplicação, a tecnologia MEMS pode ser usada para medir movimento, pressão, som, temperatura e outras condições ambientais. A tabela a seguir resume os tipos mais comuns de sensores MEMS, suas funções típicas e aplicações.

O Que os Sensores de Movimento Fazem?

Em sistemas de detecção de movimento baseados em MEMS, diferentes sensores desempenham funções distintas. Os acelerômetros medem a aceleração linear e também podem ser usados para detectar inclinação e vibração, enquanto os giroscópios medem a velocidade angular e o movimento rotacional. Quando combinados em uma unidade de medição inercial (IMU), esses sensores podem fornecer informações mais abrangentes sobre o movimento e a orientação de um objeto.

Os sensores de movimento são amplamente utilizados em smartphones, dispositivos vestíveis, eletrônicos automotivos, drones, robótica, sistemas de navegação, câmeras e equipamentos industriais. Eles permitem funções como orientação da tela, estabilização de imagem, rastreamento de movimento, navegação, segurança veicular, monitoramento de vibração e detecção de gestos.

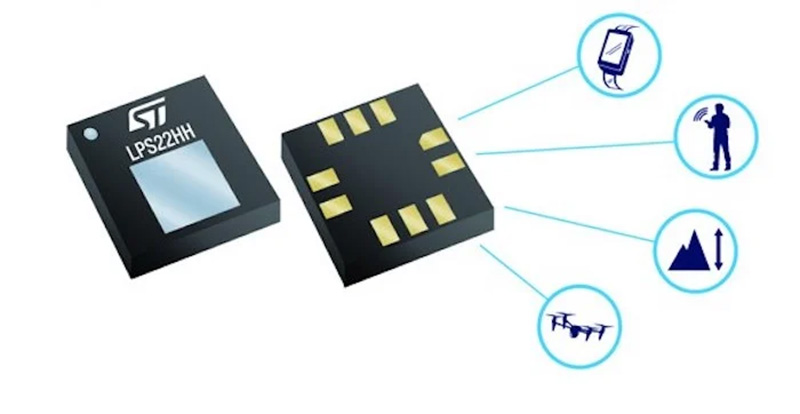

Onde São Usados os Sensores de Movimento MEMS?

Smartphones e Dispositivos Móveis

Os sensores de movimento MEMS são amplamente utilizados em smartphones e tablets para detectar o movimento, a orientação e a rotação do dispositivo. Eles oferecem suporte a funções como rotação automática da tela, controles baseados em movimento, jogos e monitoramento de atividades.

Dispositivos Vestíveis

Em smartwatches, rastreadores de atividade física e outros dispositivos vestíveis, acelerômetros e giroscópios MEMS monitoram o movimento corporal e a atividade física. Eles permitem a contagem de passos, o reconhecimento de atividades, a detecção de gestos e o rastreamento de movimentos.

Sistemas Automotivos

Os sensores de movimento MEMS desempenham um papel importante nos modernos sistemas eletrônicos automotivos ao detectar aceleração, rotação e movimento do veículo. Eles são utilizados em aplicações como controle eletrônico de estabilidade, detecção de capotamento, navegação e sistemas avançados de assistência ao motorista (ADAS).

Drones e VANTs

Os drones utilizam acelerômetros e giroscópios MEMS para medir alterações na orientação e no movimento. Os dados de movimento ajudam os sistemas de controle de voo a manter a estabilidade, controlar a altitude e executar manobras precisas.

Robótica

Os sensores de movimento MEMS fornecem aos robôs informações em tempo real sobre aceleração, rotação e orientação. Essas informações dão suporte ao controle de movimento, navegação, equilíbrio e interação com o ambiente ao redor.

Equipamentos Industriais

Em aplicações industriais, os sensores de movimento MEMS podem monitorar vibração, aceleração e movimento mecânico em máquinas e equipamentos. Eles são comumente utilizados para monitoramento de condições, manutenção preditiva e detecção de falhas em equipamentos.

Câmeras e Estabilização de Imagem

Os giroscópios MEMS podem detectar movimentos indesejados da câmera e fornecer dados de movimento para sistemas de estabilização de imagem. Isso ajuda a reduzir o desfoque e melhorar a qualidade da imagem em smartphones, câmeras digitais e outros dispositivos de imagem.

Navegação e Sistemas Inerciais

Acelerômetros e giroscópios MEMS são componentes essenciais em sistemas de navegação inercial. Eles medem alterações na aceleração e na rotação para ajudar a determinar o movimento, a posição e a orientação de veículos, drones e outros dispositivos.

Dispositivos de AR, VR e Jogos

Os sensores de movimento MEMS permitem o rastreamento em tempo real dos movimentos da cabeça e dos controladores em sistemas de realidade aumentada (AR), realidade virtual (VR) e jogos. Eles ajudam a proporcionar um rastreamento de movimento responsivo e experiências de usuário imersivas.

Principais Fabricantes de CIs de Sensores de Movimento

O mercado de CIs de sensores de movimento inclui vários fabricantes líderes de semicondutores que oferecem acelerômetros, giroscópios, IMUs e outras soluções de detecção de movimento baseadas em MEMS. Ao selecionar o melhor CI de sensor de movimento para uma aplicação específica, fatores como precisão de detecção, consumo de energia, tamanho do encapsulamento, faixa de operação, confiabilidade e requisitos da aplicação devem ser considerados.

TDK Corporation

A TDK oferece uma ampla gama de acelerômetros, giroscópios e IMUs MEMS, com forte foco em alta integração, baixo consumo de energia e encapsulamentos compactos para sensores. Seu portfólio de sensores de movimento inclui soluções com funções integradas de detecção e processamento de sinais, ajudando a reduzir componentes externos e simplificar o projeto do sistema. A TDK também oferece produtos que abrangem diferentes combinações de detecção de aceleração e taxa angular, permitindo que os engenheiros equilibrem desempenho, tamanho e requisitos de consumo de energia.

Analog Devices (ADI)

A Analog Devices é particularmente reconhecida por seus sensores inerciais MEMS de alta precisão. Em comparação com muitos sensores de movimento de uso geral, os produtos da ADI geralmente enfatizam baixo ruído, baixo desvio de bias, alta estabilidade e medição precisa ao longo do tempo. Essas características tornam a ADI uma opção importante na avaliação de CIs de sensores de movimento nos quais a precisão de medição e a estabilidade a longo prazo são mais importantes do que alcançar o menor consumo de energia ou custo possível.

Bosch Sensortec

A Bosch Sensortec concentra-se fortemente em sensores MEMS altamente integrados, compactos e de baixo consumo de energia. Seu portfólio inclui acelerômetros, giroscópios e IMUs multieixos, com muitos dispositivos integrando várias funções de detecção em um único encapsulamento. A Bosch também enfatiza o gerenciamento eficiente de energia e recursos avançados integrados, tornando suas soluções atrativas para projetos nos quais tamanho reduzido, baixo consumo e integração de sensores são critérios importantes de seleção.

STMicroelectronics

A STMicroelectronics oferece uma ampla gama de sensores de movimento MEMS que abrangem diferentes faixas de medição, níveis de ruído, taxas de dados de saída e modos de consumo de energia. Seu portfólio de produtos oferece aos engenheiros considerável flexibilidade ao escolher entre operação de baixo consumo e maior desempenho na detecção de movimento. A ST também oferece sensores multieixos e IMUs com recursos de processamento integrados, permitindo diferentes níveis de detecção de movimento e estimativa de orientação.

Texas Instruments (TI)

A Texas Instruments aborda a detecção de movimento a partir de uma perspectiva mais ampla de tecnologias analógicas, condicionamento de sinais e processamento embarcado. Embora a TI não seja conhecida principalmente por possuir a mesma variedade de sensores de movimento MEMS independentes que TDK, ADI, Bosch Sensortec ou ST, suas tecnologias analógicas e de sinais mistos podem complementar os sensores MEMS, fornecendo aquisição precisa de sinais, condicionamento, gerenciamento de energia e processamento.

Não existe um único CI de sensor de movimento que seja o melhor para todas as aplicações. O dispositivo adequado depende de fatores como faixa de aceleração, faixa do giroscópio, sensibilidade, desempenho de ruído, consumo de energia, temperatura de operação, tamanho do encapsulamento, interface de comunicação e custo.

Os Melhores Circuitos Integrados de Sensores de Movimento

A seleção do CI de sensor de movimento adequado depende de fatores como precisão de detecção, faixa de medição, desempenho de ruído, consumo de energia, nível de integração, tamanho do encapsulamento e requisitos gerais do sistema. Para ajudar engenheiros e compradores a identificar rapidamente soluções adequadas, selecionamos uma variedade de CIs populares de sensores de movimento de fabricantes líderes, incluindo TDK, Analog Devices (ADI), STMicroelectronics e Bosch Sensortec. Os produtos apresentados abrangem diversas tecnologias MEMS, incluindo acelerômetros, giroscópios, unidades de medição inercial (IMUs) e sensores de pressão, desde dispositivos compactos de baixo consumo até sensores inerciais de alta precisão.

Se você está procurando um número de peça específico ou não consegue encontrar o CI de sensor de que precisa, EASTECH também oferece uma gama mais ampla de sensores MEMS e CIs de sensores de movimento de fabricantes líderes. Entre em contato conosco para explorar mais modelos disponíveis e opções de fornecimento.

Por fim, os sensores de movimento MEMS tornaram-se componentes essenciais nos modernos sistemas de detecção e controle de movimento. Ao detectar aceleração, rotação, orientação e outras mudanças no movimento, esses CIs de sensores fornecem dados de movimento confiáveis para uma ampla variedade de aplicações eletrônicas. Compreender o que os sensores de movimento fazem também destaca o importante papel da tecnologia MEMS na obtenção de projetos compactos, baixo consumo de energia e medição precisa de movimento. À medida que a tecnologia MEMS continua avançando, espera-se que os CIs de sensores de movimento ofereçam suporte a aplicações cada vez mais sofisticadas em sistemas de eletrônicos de consumo, automotivos, industriais e IoT.
