Os melhores capacitores cerâmicos multicamadas

À medida que os componentes eletrônicos continuam a se tornar menores, mais rápidos e mais altamente integrados, a demanda por MLCCs compactos, de alta capacitância e alta confiabilidade está crescendo rapidamente. Com inúmeros tipos, especificações e fabricantes de MLCC disponíveis em todo o mundo, escolher o capacitor adequado e adquiri-lo de um fornecedor confiável pode ser um desafio. Neste artigo, exploraremos o mercado de capacitores cerâmicos multicamadas, os principais fabricantes de capacitores cerâmicos multicamadas e também apresentaremos a EASTECH como um parceiro confiável para o fornecimento de MLCCs.

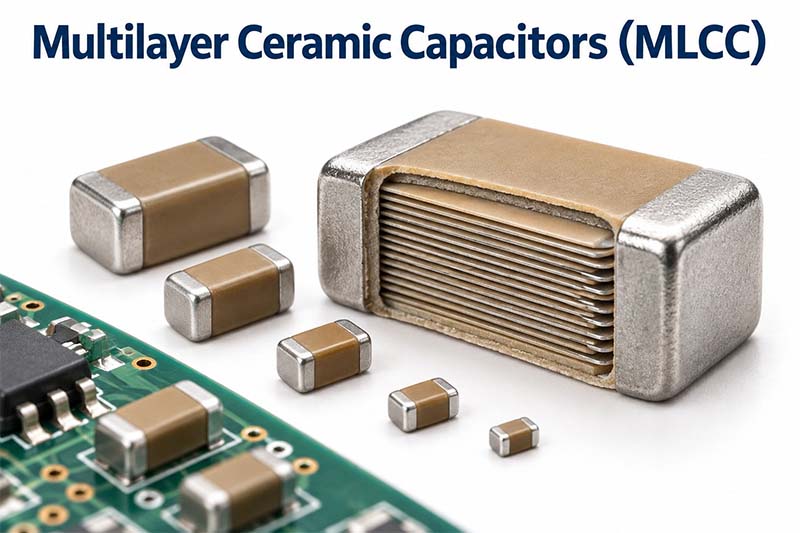

O que são capacitores cerâmicos multicamadas (MLCCs)?

Os capacitores cerâmicos multicamadas (MLCCs) são componentes eletrônicos passivos que armazenam e liberam energia elétrica. Eles são amplamente utilizados em circuitos eletrônicos modernos para desacoplamento, filtragem, supressão de ruído, suavização da alimentação e acoplamento de sinais. MLCC significa Multilayer Ceramic Capacitor, referindo-se à sua estrutura interna composta por camadas alternadas de dielétrico cerâmico e eletrodos metálicos.

Os MLCCs contêm múltiplas camadas empilhadas de dielétrico e eletrodos. Essas camadas formam efetivamente vários capacitores conectados em paralelo dentro de um componente compacto. O aumento do número de camadas ativas e a redução da espessura do dielétrico podem aumentar significativamente a capacitância, mantendo um tamanho reduzido do encapsulamento.

Capacitor cerâmico multicamadas vs. capacitores eletrolíticos vs. capacitores de tântalo

Ao selecionar um capacitor para um circuito eletrônico, os capacitores cerâmicos multicamadas (MLCCs), os capacitores eletrolíticos e os capacitores de tântalo apresentam características elétricas diferentes e são adequados para aplicações distintas. A escolha depende de fatores como capacitância, tensão nominal, frequência, ESR, tamanho, temperatura, polaridade e requisitos de confiabilidade.

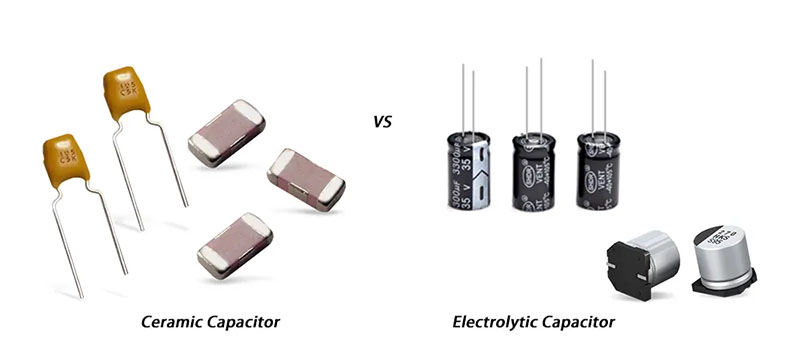

MLCC vs. capacitores eletrolíticos

Os MLCCs e os capacitores eletrolíticos desempenham funções diferentes em muitos circuitos de alimentação e eletrônicos.

Os MLCCs geralmente apresentam ESR e ESL mais baixos, tornando-os particularmente eficazes na filtragem de ruído de alta frequência e no fornecimento de resposta rápida a transientes. Seus pequenos encapsulamentos para montagem em superfície também os tornam adequados para projetos de PCB compactos.

Por outro lado, os capacitores eletrolíticos podem oferecer valores de capacitância muito mais altos, tornando-os úteis para armazenamento de energia em massa e filtragem de baixa frequência. Eles são comumente encontrados em fontes de alimentação, circuitos de barramento CC, equipamentos de áudio e outras aplicações que exigem grandes valores de capacitância.

MLCC vs. capacitores de tântalo

Os MLCCs e os capacitores de tântalo podem ser utilizados em aplicações como gerenciamento de energia, filtragem e desacoplamento, mas apresentam características diferentes.

Os MLCCs não são polarizados e geralmente oferecem excelente desempenho em alta frequência, baixo ESR e encapsulamentos muito pequenos. No entanto, MLCCs Classe 2, como X5R e X7R, podem apresentar uma redução significativa da capacitância sob polarização CC, especialmente em relações mais altas entre a tensão aplicada e a tensão nominal.

Os capacitores de tântalo são polarizados e conhecidos por fornecer capacitância relativamente alta em um encapsulamento compacto, com características estáveis. Eles podem ser úteis quando um circuito requer um capacitor compacto com maior capacitância e ESR relativamente baixo.

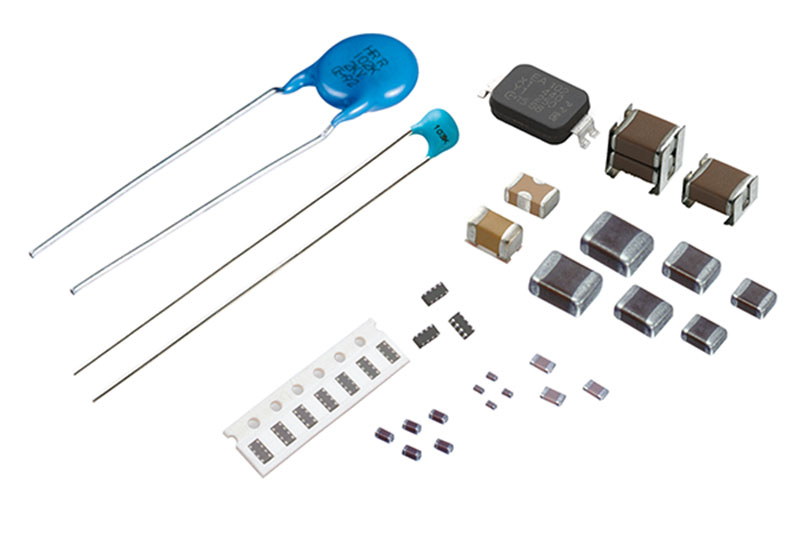

Tipos de capacitores cerâmicos multicamadas

Os capacitores cerâmicos multicamadas (MLCCs) podem ser classificados de acordo com seus materiais dielétricos, características de temperatura, estabilidade da capacitância e requisitos de aplicação. As duas principais categorias são os capacitores cerâmicos Classe 1 e Classe 2.

1. MLCCs Classe 1

Os MLCCs Classe 1 são projetados para aplicações que exigem alta estabilidade, baixas perdas e características precisas de capacitância. Eles geralmente apresentam uma constante dielétrica menor do que os capacitores Classe 2, mas oferecem excelente estabilidade térmica e baixa variação da capacitância com a tensão aplicada.

O dielétrico Classe 1 mais comum é C0G/NP0.

Os MLCCs C0G/NP0 oferecem excelente estabilidade térmica, baixo fator de dissipação e capacitância muito estável. Eles são comumente utilizados em:

Circuitos de RF e micro-ondas

Osciladores e circuitos ressonantes

Circuitos de temporização

Filtragem de sinais

Circuitos analógicos de precisão

Equipamentos de telecomunicações

2. MLCCs Classe 2

Os MLCCs Classe 2 utilizam dielétricos cerâmicos com uma constante dielétrica mais alta, permitindo alcançar valores de capacitância muito maiores em um encapsulamento relativamente pequeno. No entanto, sua capacitância é mais afetada pela temperatura, pela tensão CC aplicada e pelo envelhecimento do que a dos MLCCs Classe 1.

Os tipos comuns de dielétricos Classe 2 incluem X5R, X7R, X6S, X7S, X8R e X8L.

Esses MLCCs são amplamente utilizados para:

Desacoplamento de fontes de alimentação

Circuitos de bypass

Filtragem de tensão

Supressão de ruído

Gerenciamento de energia

Eletrônicos de consumo

Eletrônicos automotivos

Equipamentos industriais

Como Escolher os Melhores Capacitores Cerâmicos Multicamadas?

Para a maioria das aplicações de seleção de MLCCs, C0G/NP0, X5R e X7R são particularmente importantes.

C0G/NP0 é normalmente selecionado quando a estabilidade da capacitância e as baixas perdas são mais importantes do que alcançar uma capacitância muito alta.

O X5R oferece capacitância relativamente alta em um encapsulamento compacto e é amplamente utilizado em aplicações gerais de desacoplamento e gerenciamento de energia.

O X7R oferece uma faixa de temperatura operacional mais ampla que o X5R e é comumente utilizado em aplicações automotivas, industriais e outras que exigem maior estabilidade térmica.

Uma consideração importante para MLCCs Classe 2 é a polarização DC. A capacitância efetiva de um capacitor X5R ou X7R pode diminuir à medida que a tensão DC aplicada aumenta. Portanto, os engenheiros devem considerar a tensão operacional real, em vez de selecionar um MLCC com base apenas em sua capacitância nominal.

Por exemplo, C0G/NP0 pode ser adequado para um circuito de RF de precisão, enquanto X7R pode ser mais adequado para desacoplamento automotivo, e X5R pode ser comumente selecionado para aplicações compactas de gerenciamento de energia em eletrônicos de consumo.

Por Que os Capacitores Cerâmicos Multicamadas São Importantes para a Eletrônica?

A contínua miniaturização de smartphones, computadores, eletrônicos automotivos, equipamentos industriais, equipamentos de telecomunicações e outros produtos eletrônicos aumentou a demanda por componentes passivos compactos. Os MLCCs podem fornecer uma capacitância significativa em uma pequena área ocupada, tornando-os um componente importante em projetos de PCBs de alta densidade.

Os MLCCs também estão disponíveis em uma ampla variedade de tamanhos de encapsulamento, valores de capacitância, tensões nominais, tipos de dielétrico e características de temperatura. Versões especializadas são projetadas para aplicações exigentes, como automotiva, industrial, aeroespacial, militar, RF e sistemas de alta tensão.

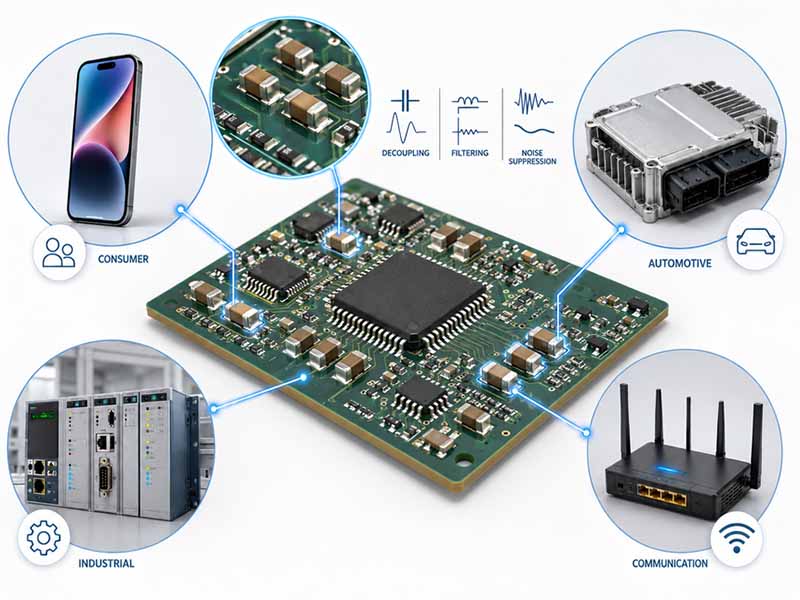

Para Que São Usados os Capacitores Cerâmicos Multicamadas?

Os capacitores cerâmicos multicamadas (MLCCs) são amplamente utilizados em circuitos eletrônicos para filtragem, desacoplamento, bypass, supressão de ruído e armazenamento de energia.

Filtragem da fonte de alimentação: os MLCCs suavizam as flutuações de tensão e reduzem ruídos CA e ondulações indesejadas nas linhas de alimentação.

Desacoplamento e bypass: eles são colocados próximos aos pinos de alimentação dos CIs para fornecer corrente transitória local e suprimir ruídos de alta frequência.

Filtragem de sinais: os MLCCs podem ser combinados com resistores e indutores para formar filtros que removem frequências indesejadas de sinais analógicos e digitais.

Supressão de ruído: os MLCCs ajudam a reduzir a interferência eletromagnética (EMI) e os ruídos elétricos de alta frequência.

Acoplamento e bloqueio de CC: determinados MLCCs são usados para permitir a passagem de sinais CA enquanto bloqueiam componentes CC em circuitos de processamento de sinais.

Circuitos de temporização e sintonia: capacitores cerâmicos estáveis, como os tipos C0G/NP0, são usados em osciladores, circuitos ressonantes e aplicações de controle de frequência.

Eletrônicos automotivos: MLCCs de grau automotivo são usados em unidades de controle do motor, sistemas ADAS, sistemas de infoentretenimento, veículos elétricos, sistemas de gerenciamento de baterias e outros sistemas eletrônicos automotivos.

Eletrônicos de consumo: smartphones, tablets, laptops, TVs, câmeras, dispositivos vestíveis e outros dispositivos compactos podem conter centenas ou até milhares de MLCCs.

Equipamentos industriais e de telecomunicações: os MLCCs são usados em fontes de alimentação, equipamentos de rede, servidores, estações-base e sistemas de controle industrial.

A principal vantagem dos MLCCs é que eles podem fornecer as características elétricas necessárias ocupando muito pouco espaço na PCB. Seu tamanho reduzido, baixo ESR, baixo ESL, capacidade para altas frequências e ampla faixa de capacitância e tensão nominal os tornam particularmente adequados para projetos eletrônicos densamente compactados.

Por exemplo, um smartphone pode usar MLCCs em seus circuitos de gerenciamento de energia, processador, memória, RF, áudio e comunicação, enquanto um veículo elétrico pode utilizar MLCCs especializados em seus sistemas de eletrônica de potência, ADAS, infoentretenimento e gerenciamento de baterias.

Mercado de Capacitores Cerâmicos Multicamadas

De acordo com a MarketsandMarkets, o mercado global de MLCCs deverá crescer de aproximadamente US$ 15,00 bilhões em 2025 para US$ 21,93 bilhões até 2030, representando uma taxa de crescimento anual composta (CAGR) de 7,9%. Outro estudo de mercado recente da Fortune Business Insights estima o mercado em US$ 15,17 bilhões em 2025 e prevê que ele alcance US$ 30,29 bilhões até 2034. As diferenças entre as estimativas são amplamente atribuídas às diferenças nas definições de mercado, metodologias e períodos de previsão.

Os eletrônicos de consumo continuam sendo uma importante área de aplicação. Smartphones, laptops, tablets, dispositivos vestíveis e outros produtos eletrônicos compactos exigem grandes quantidades de MLCCs para desacoplamento de energia, filtragem e supressão de ruído. A contínua miniaturização dos dispositivos também está aumentando a demanda por encapsulamentos de MLCC menores com maior densidade de capacitância.

Os eletrônicos automotivos são outro importante fator de crescimento. O uso crescente de eletrônicos nos veículos, juntamente com o crescimento dos veículos elétricos, ADAS, conectividade e sistemas avançados de infoentretenimento, está gerando demanda por MLCCs de grau automotivo com alta confiabilidade e características elétricas especializadas. A MarketsandMarkets identifica o setor automotivo como um dos segmentos de crescimento mais rápido do mercado de MLCCs.

O 5G e as telecomunicações também estão contribuindo para o crescimento do mercado. A infraestrutura de telecomunicações requer MLCCs para filtragem de alta frequência, desacoplamento e funções de gerenciamento de energia. Portanto, a implantação de estações-base 5G e small cells está criando uma demanda adicional por MLCCs compactos e de alto desempenho.

Além disso, o crescimento de servidores de IA, data centers e computação de alto desempenho está criando demanda por componentes passivos avançados. Esses sistemas exigem arquiteturas de fornecimento de energia e eletrônica de alta velocidade cada vez mais sofisticadas, impulsionando a demanda por MLCCs de alta capacitância, baixa impedância e alta confiabilidade.

Embora os eletrônicos de consumo continuem sendo uma importante área de aplicação, a eletrificação automotiva, os servidores de IA, os data centers, a infraestrutura 5G e a computação avançada estão se tornando fontes de demanda cada vez mais importantes.

Principais Fabricantes de Capacitores Cerâmicos Multicamadas

A indústria de capacitores cerâmicos multicamadas (MLCC) é altamente concentrada, com um número relativamente pequeno de fabricantes fornecendo uma grande parcela da demanda global. Os principais fabricantes de MLCC incluem empresas do Japão, Coreia do Sul, Taiwan, Estados Unidos e China. Murata Manufacturing, Samsung Electro-Mechanics, Taiyo Yuden, TDK Corporation, KYOCERA AVX e Yageo são consistentemente identificadas entre os principais fornecedores globais de MLCCs.

Os fabricantes de MLCCs competem principalmente em densidade de capacitância, miniaturização, tecnologia de dielétricos, confiabilidade, tensões nominais, qualificações automotivas, capacidade de produção e recursos da cadeia de suprimentos. A produção avançada de MLCCs exige processamento preciso de materiais cerâmicos, camadas dielétricas extremamente finas, impressão de eletrodos de alta precisão e empilhamento multicamadas confiável.

1. Murata Electronics

A Murata Manufacturing é uma das mais importantes fabricantes de MLCCs do mundo. Seu portfólio de MLCCs abrange encapsulamentos de tamanho extremamente reduzido, produtos de alta capacitância, componentes de grau automotivo e produtos para aplicações de alta frequência.

As vantagens competitivas da Murata incluem materiais cerâmicos avançados, tecnologia de fabricação multicamadas, miniaturização e produção verticalmente integrada.

2. Samsung Electro-Mechanics

A Samsung Electro-Mechanics é outro importante fornecedor global de MLCCs. Seus produtos são utilizados em smartphones, eletrônicos automotivos, equipamentos industriais e sistemas de computação.

A empresa tem se concentrado cada vez mais em MLCCs automotivos e componentes de alto desempenho para servidores de IA e data centers. Dados recentes do setor também indicam uma forte demanda por MLCCs de alto desempenho provenientes de plataformas de servidores de IA.

3. Taiyo Yuden

A Taiyo Yuden é uma importante fabricante japonesa especializada em capacitores cerâmicos e outros componentes passivos. Seu portfólio de MLCCs inclui produtos projetados para eletrônicos de consumo miniaturizados, equipamentos de comunicação, aplicações automotivas e sistemas industriais.

4. TDK Corporation

A TDK Corporation possui um amplo portfólio de componentes passivos que abrange MLCCs, indutores, filtros, ferrites e outros componentes eletrônicos. Seus produtos MLCC atendem a aplicações de consumo, automotivas, industriais e de telecomunicações.

5. KYOCERA AVX

A KYOCERA AVX é uma fabricante global de componentes eletrônicos avançados e oferece um amplo portfólio de capacitores cerâmicos multicamadas (MLCCs) para aplicações comerciais, automotivas, industriais, aeroespaciais, militares, de RF e outras aplicações exigentes. Seu portfólio de MLCCs inclui formulações dielétricas Classe 1 e Classe 2, com produtos disponíveis em uma ampla variedade de tamanhos de encapsulamento, valores de capacitância, tensões nominais e opções de terminação.

6. Yageo

A Yageo é uma importante fabricante de componentes passivos com sede em Taiwan e possui um amplo portfólio de MLCCs. Sua linha de produtos atende a eletrônicos de consumo, equipamentos industriais, eletrônicos automotivos e outras aplicações.

Eastech: Seu Parceiro de Fornecimento de MLCCs

À medida que a demanda por capacitores cerâmicos multicamadas continua crescendo em eletrônicos de consumo, aplicações automotivas, industriais, telecomunicações e outras áreas, o fornecimento confiável de componentes tornou-se cada vez mais importante. A EASTECH oferece uma ampla variedade de componentes eletrônicos, incluindo capacitores cerâmicos multicamadas (MLCCs), para atender a diversos requisitos de projeto e fabricação de eletrônicos.

Nossos recursos de cadeia de suprimentos vão além do fornecimento de componentes individuais. A EASTECH Top Supply oferece suporte aos clientes com fornecimento por BOM, aquisição de múltiplas marcas, verificação da disponibilidade de componentes, fornecimento de peças alternativas e coordenação de suprimentos, ajudando a reduzir a complexidade das compras e melhorar a continuidade do fornecimento. Ao conectar os clientes a uma ampla rede de fabricantes e canais de distribuição, podemos responder às mudanças nas condições do mercado e ajudar os clientes a lidar com desafios de prazo de entrega e requisitos de fornecimento.

Seja para adquirir C0G/NP0, X5R, X7R, MLCCs de alta tensão, de grau automotivo ou outros MLCCs especializados, a EASTECH Top Supply pode ajudar a simplificar o fornecimento de componentes e fornecer soluções de acordo com suas necessidades específicas.

Conclusão: entender para que são usados os capacitores cerâmicos multicamadas ajuda engenheiros e equipes de compras a selecionar o dielétrico, a capacitância, a tensão nominal, o tamanho do encapsulamento e o nível de confiabilidade adequados para cada aplicação. Escolher o fabricante de MLCC adequado e manter uma cadeia de suprimentos confiável são importantes durante períodos de restrição de fornecimento. Com acesso a uma ampla variedade de componentes eletrônicos e recursos de fornecimento, a EASTECH ajuda os clientes a encontrar soluções de MLCC adequadas de fabricantes líderes e oferece suporte às suas necessidades de fornecimento de componentes em diversas aplicações.
