O que é um chip com encapsulamento cerâmico?

Керамическая упаковка играет важную роль в современной полупроводниковой технологии, особенно в приложениях, требующих высокой надёжности, отличных тепловых характеристик и устойчивости к суровым условиям эксплуатации. В отличие от традиционных пластиковых корпусов, керамические корпуса способны выдерживать более высокие температуры и обеспечивать надёжную защиту от влаги, химических веществ и механических нагрузок. Поэтому керамическая упаковка широко используется в аэрокосмических, военных, автомобильных, промышленных и других электронных системах с высокими требованиями к надёжности. В этой статье мы рассмотрим, что такое керамическая упаковка и почему керамические интегральные схемы важны в полупроводниковой отрасли.

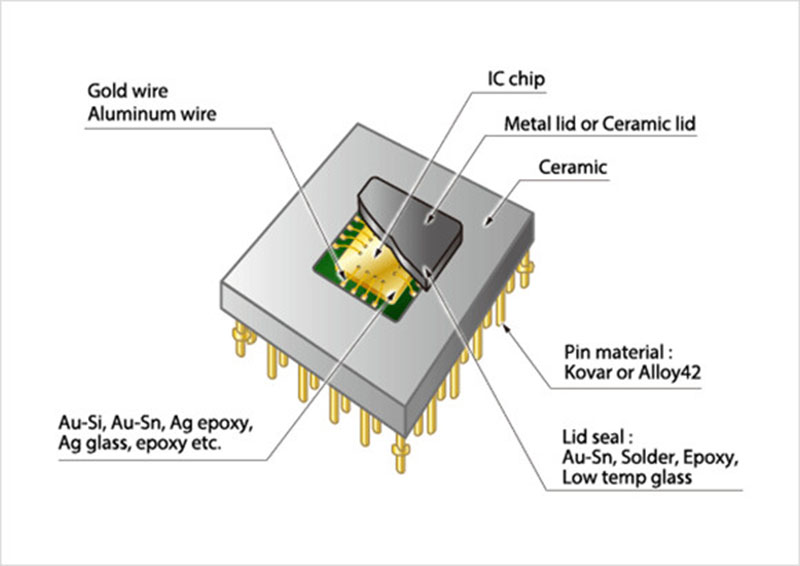

Что такое керамический корпус микросхемы?

Керамическая упаковка представляет собой тип корпусирования полупроводниковых и электронных компонентов, в котором керамические материалы используются в качестве основного материала подложки или корпуса.

К распространённым керамическим материалам, используемым в корпусировании электронных компонентов, относятся оксид алюминия (Al₂O₃), нитрид алюминия (AlN) и оксид бериллия (BeO). Эти материалы обеспечивают различные сочетания теплопроводности, электрической изоляции, механической прочности и стоимости, что делает их подходящими для различных применений.

Одним из наиболее важных преимуществ керамической упаковки являются её высокотемпературные характеристики. Керамические материалы могут сохранять свои структурные и электрические свойства при температурах, которые могут превышать практические пределы многих пластиковых корпусов. Это делает керамические корпуса особенно подходящими для таких требовательных применений, как военная и аэрокосмическая электроника, автомобильные системы, промышленное оборудование, силовая электроника и высоконадёжные полупроводниковые устройства.

Керамическая упаковка также обеспечивает эффективное управление тепловыми режимами. Например, нитрид алюминия обладает относительно высокой теплопроводностью при сохранении хорошей электрической изоляции, что позволяет эффективно отводить тепло, выделяемое микросхемой. Это особенно важно для мощных или высокопроизводительных полупроводниковых компонентов.

Преимущества керамической упаковки в полупроводниках?

Керамическая упаковка является важной технологией в производстве полупроводников, особенно для электронных компонентов, которые должны надёжно работать при высоких температурах, в суровых условиях окружающей среды или при высоких электрических нагрузках. Она защищает полупроводниковый кристалл, одновременно обеспечивая управление тепловыми режимами, электрическую изоляцию и надёжное подключение к внешним цепям.

1. Эффективное управление тепловыми режимами

Полупроводниковые устройства выделяют тепло во время работы, а чрезмерный нагрев может влиять на производительность, надёжность и срок службы. Керамические материалы обеспечивают отличную термическую стабильность и, в зависимости от материала, высокую теплопроводность.

Например, нитрид алюминия (AlN) сочетает высокую теплопроводность с отличными электроизоляционными свойствами. Это делает его подходящим для корпусов полупроводниковых компонентов, которым необходимо эффективно рассеивать тепло при сохранении электрической изоляции.

2. Отличные высокотемпературные характеристики

Керамические материалы могут сохранять свои механические и электрические свойства в широком диапазоне температур. По сравнению со многими традиционными пластиковыми корпусами керамические корпуса лучше подходят для применений, связанных с непрерывной работой при повышенных температурах или значительными колебаниями температуры.

Такая высокотемпературная стабильность особенно ценна в автомобильных, аэрокосмических, военных, промышленных и мощных электронных системах.

3. Надёжная защита от воздействия окружающей среды

Полупроводниковый корпус должен защищать внутренний кристалл от внешних факторов окружающей среды. Керамическая упаковка обеспечивает отличную устойчивость к:

• Влаге и влажности
• Химическим веществам и коррозии
• Механическим нагрузкам
• Колебаниям температуры
• Загрязнениям

4. Высокая электрическая надёжность

Керамические материалы обычно обеспечивают отличную электрическую изоляцию и стабильные электрические характеристики. Правильно спроектированный керамический корпус помогает сохранять целостность сигнала и электрическую изоляцию, одновременно защищая чувствительные полупроводниковые структуры.

Это делает керамическую упаковку подходящей для компонентов, которым требуется стабильная электрическая работа в течение длительного периода эксплуатации.

5. Долгосрочная надёжность

Для многих полупроводниковых применений надёжность важнее минимизации первоначальной стоимости корпуса. Керамические корпуса рассчитаны на работу в сложных условиях эксплуатации и при правильном изготовлении и применении могут обеспечивать длительный срок службы.

Какие существуют различные типы полупроводниковых корпусов?

В зависимости от области применения и требований к надёжности полупроводниковые устройства обычно корпусируются с использованием металлических, керамических или пластиковых материалов.

1. Металлические корпуса

В металлических корпусах для изготовления корпуса, крышки или других конструктивных элементов используются такие материалы, как Kovar, алюминий, медь и металлические сплавы. Металлы обладают отличной теплопроводностью, механической прочностью и электромагнитным экранированием, что позволяет эффективно отводить тепло и защищать чувствительные схемы от электромагнитных помех (EMI).

В отличие от керамической упаковки, которая в первую очередь ценится за электрическую изоляцию, металл является электропроводным материалом. Поэтому металлические корпуса требуют соответствующих изоляционных конструкций, когда необходима электрическая изоляция. Металлические корпуса широко используются в радиочастотных устройствах, силовых полупроводниках, военной электронике, аэрокосмических системах и других приложениях, требующих высокой механической защиты, эффективного отвода тепла или электромагнитного экранирования.

2. Керамические корпуса

В керамических корпусах используются такие материалы, как оксид алюминия (Al₂O₃), нитрид алюминия (AlN) и другие технические керамические материалы. Ключевыми характеристиками являются отличная электрическая изоляция, высокая температурная стабильность, низкая проницаемость для влаги и высокая устойчивость к воздействию окружающей среды.

В отличие от металлических корпусов, сама керамика является электроизоляционным материалом и при этом обеспечивает хорошие тепловые характеристики. Керамические корпуса также могут сочетаться с металлическими крышками и уплотнениями для создания герметичных корпусов, защищающих полупроводниковые кристаллы от влаги, газов и загрязнений. Это делает керамическую упаковку особенно важной для микросхем военного назначения, аэрокосмической электроники, высокотемпературных устройств и других высоконадёжных применений.

3. Пластиковые корпуса

Пластиковые корпуса являются наиболее широко используемым решением для многих коммерческих и потребительских полупроводниковых устройств. Такие материалы, как эпоксидные компаунды для формования, обеспечивают хорошую электрическую изоляцию, механическую защиту и влагостойкость при относительно низкой стоимости производства. К распространённым типам пластиковых корпусов относятся DIP, SOP, QFP и многие корпуса BGA.

Керамическая упаковка по сравнению с пластиковой упаковкой в интегральных схемах

Керамическая упаковка обеспечивает отличные тепловые характеристики, устойчивость к высоким температурам, электрическую изоляцию, влагостойкость и долгосрочную надёжность. Эти свойства делают её подходящей для требовательных применений, таких как аэрокосмическая, военная, автомобильная и промышленная электроника.

Однако керамическая упаковка также имеет некоторые недостатки. Как правило, её производство обходится дороже, чем производство пластиковых корпусов, кроме того, керамика может быть более хрупкой и тяжёлой. Процесс её производства также является более сложным, что может ограничивать применение в чувствительных к стоимости решениях.

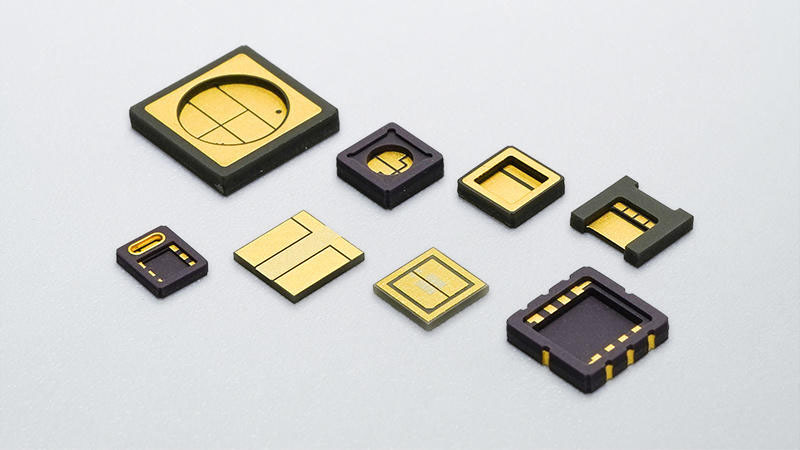

Типы керамических корпусов в полупроводниках

Керамические полупроводниковые корпуса имеют различные конструкции и конфигурации в зависимости от типа полупроводникового устройства, требований к теплоотводу, электрическим соединениям и условиям эксплуатации.

1. Керамический DIP

Керамический корпус Dual In-line Package (CDIP) является одним из традиционных типов керамических полупроводниковых корпусов. Он имеет два параллельных ряда выводов, выступающих из корпуса, и обычно используется для интегральных схем, требующих надёжных соединений методом монтажа в отверстия.

2. Керамический PGA

Керамический корпус Pin Grid Array (CPGA) использует массив выводов, расположенных на нижней стороне керамического корпуса. Большое количество точек подключения позволяет корпусам CPGA поддерживать полупроводниковые устройства, требующие большего количества электрических соединений.

Керамические PGA обеспечивают хорошую механическую стабильность и тепловые характеристики и используются для процессоров, высокопроизводительных интегральных схем и других специализированных полупроводниковых устройств.

3. Керамический QFP

Керамический корпус Quad Flat Package (CQFP) имеет выводы, расположенные с четырёх сторон корпуса. В отличие от традиционных корпусов для монтажа в отверстия, выводы предназначены для поверхностного монтажа на печатную плату.

Корпуса CQFP могут обеспечивать большое количество выводов при сохранении относительно компактных размеров. Керамические версии используются, когда устройству требуются экологические и тепловые преимущества керамических материалов.

4. Керамический BGA

Керамический корпус Ball Grid Array (CBGA) использует массив шариков припоя на нижней стороне корпуса вместо традиционных внешних выводов. Такая конструкция позволяет разместить большое количество электрических соединений на относительно небольшой площади корпуса.

Корпуса CBGA могут обеспечивать хорошие электрические характеристики, механическую надёжность и тепловые характеристики. Они используются в высокопроизводительных процессорах, сетевых устройствах, аэрокосмической электронике и других требовательных приложениях.

5. Герметичные керамические корпуса

Герметичные керамические корпуса предназначены для создания герметичной оболочки вокруг полупроводникового устройства. Керамические материалы сочетаются с металлическими крышками, уплотнениями и электрическими вводами для предотвращения проникновения влаги, газов и загрязнений внутрь корпуса.

Герметичная керамическая упаковка особенно важна для применений, где критически важна долгосрочная надёжность, например в военной, аэрокосмической, медицинской и высоконадёжной промышленной электронике.

6. Керамические корпуса для микросхем

Керамические корпуса для микросхем обеспечивают компактную конструкцию корпуса для интегральных схем и других полупроводниковых устройств. Они могут иметь выводы или контактные структуры вокруг корпуса и подходят для поверхностного монтажа.

Quais Tipos de Chips Utilizam Encapsulamentos Cerâmicos?

O encapsulamento cerâmico é amplamente utilizado em aplicações que exigem alta confiabilidade, estabilidade térmica e resistência a ambientes agressivos. É comumente encontrado em chips de grau militar, eletrônicos aeroespaciais, sistemas automotivos, equipamentos industriais, eletrônica de alta potência e telecomunicações. Em particular, os chips de grau militar frequentemente utilizam encapsulamentos cerâmicos porque precisam manter um desempenho estável sob temperaturas extremas, vibração, umidade e outras condições operacionais exigentes.

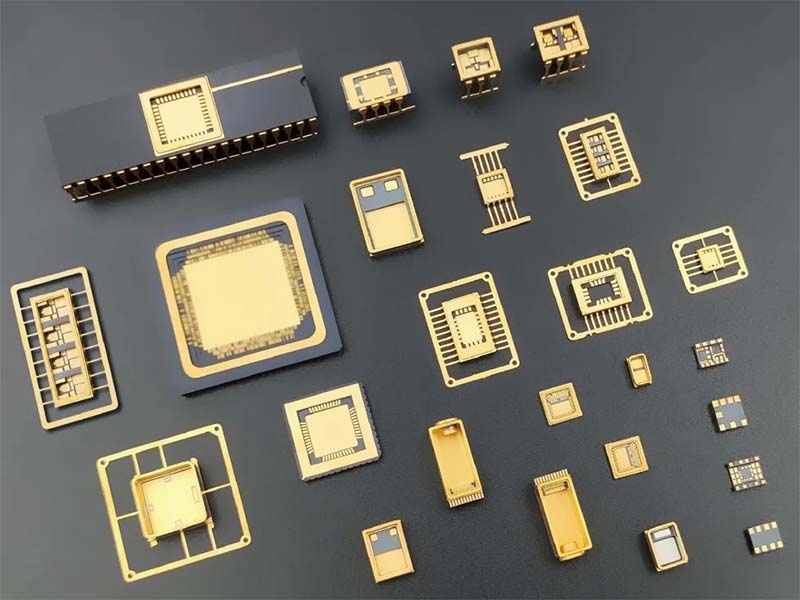

Aplicações de Encapsulamento Cerâmico em Semicondutores

1. Semicondutores de Potência

O encapsulamento cerâmico é amplamente utilizado em módulos IGBT, SiC MOSFET, GaN HEMT e diodos de alta potência. Com substratos cerâmicos de AlN e Al₂O₃ de alta condutividade térmica, ele dissipa eficientemente o calor sob condições de alta corrente e alta tensão, atendendo a aplicações essenciais como veículos de nova energia, inversores de rede elétrica, acionamentos de motores industriais e sistemas de armazenamento de energia.

2. Dispositivos de RF, Micro-ondas e Ondas Milimétricas

É comumente utilizado em amplificadores de potência de RF, filtros, switches e transceptores de radar. O encapsulamento cerâmico multicamada LTCC pode integrar resistores, capacitores e linhas de transmissão dentro dos substratos, atendendo aos requisitos de alto desempenho de estações-base 5G/6G, sistemas de comunicação via satélite e equipamentos de radar aeroespacial.

3. Chips Optoeletrônicos e Fotônicos

Este método de encapsulamento é aplicado a diodos laser, fotodetectores, transceptores ópticos e switches ópticos MEMS. Seu excelente desempenho hermético isola a umidade e a contaminação por gases, estabilizando o desempenho dos dispositivos ópticos em módulos ópticos de data centers, sistemas de comunicação por fibra óptica e sistemas LiDAR automotivos.

4. Componentes Aeroespaciais e Militares de Alta Confiabilidade

O encapsulamento cerâmico é utilizado em chips de controle aeroespacial, sensores inerciais e CIs de alta temperatura. Ele pode suportar mudanças extremas de temperatura, ambientes de vácuo, interferência de radiação e choques mecânicos, garantindo a operação estável dos equipamentos eletrônicos essenciais de satélites, aviônicos de aeronaves e sistemas de mísseis militares.

5. MEMS e Sensores

É adequado para sensores de pressão, acelerômetros inerciais, giroscópios e sensores de gás. A estrutura de encapsulamento cerâmico protege microestruturas microeletrônicas frágeis e mantém um desempenho de detecção estável a longo prazo, sendo amplamente utilizada em sistemas de segurança automotiva, monitoramento industrial e equipamentos médicos de detecção.

6. CIs de Alta Velocidade e Alta Temperatura

Aplicado a chips de computação de alto desempenho, memórias de armazenamento e CIs lógicos de alta temperatura, o encapsulamento cerâmico apresenta baixa liberação de gases e excelente estabilidade dimensional em altas temperaturas, adaptando-se às condições de trabalho severas de equipamentos eletrônicos para exploração de petróleo e equipamentos industriais de controle de alta temperatura.

7. Dispositivos Eletrônicos Médicos

É utilizado em chips médicos implantáveis e sensores de diagnóstico médico. A estrutura cerâmica hermética e biocompatível isola eficazmente os chips principais da corrosão causada pelos fluidos corporais, garantindo a segurança e a confiabilidade a longo prazo dos dispositivos eletrônicos médicos implantados.

Futuro do Mercado de Chips com Encapsulamento Cerâmico

O futuro do mercado de chips com encapsulamento cerâmico será moldado pelo aumento dos requisitos de desempenho, densidade de potência e confiabilidade dos dispositivos semicondutores avançados.

• Crescente Demanda por Semicondutores de Alta Confiabilidade

Um dos fatores mais importantes para o crescimento do encapsulamento cerâmico é a crescente demanda por dispositivos semicondutores que possam operar de forma confiável em condições extremas. Chips de grau militar, eletrônicos aeroespaciais, sistemas espaciais, eletrônicos automotivos e equipamentos industriais frequentemente enfrentam altas temperaturas, ciclos térmicos, vibração, umidade, radiação e outras condições ambientais adversas.

• A Gestão Térmica se Tornará Mais Importante

À medida que a densidade de potência dos semicondutores aumenta, a dissipação de calor está se tornando um dos principais desafios da eletrônica avançada. Materiais cerâmicos como o nitreto de alumínio (AlN) oferecem alta condutividade térmica combinada com excelente isolamento elétrico, tornando-os atrativos para aplicações de alta potência e alta temperatura.

Por isso, as futuras tecnologias de encapsulamento cerâmico provavelmente se concentrarão cada vez mais na redução da resistência térmica, na melhoria da dissipação de calor e em uma melhor integração entre o chip semicondutor e o encapsulamento. Isso é particularmente relevante para semicondutores de potência, dispositivos de RF, computação de alto desempenho e outras aplicações nas quais o desempenho térmico afeta diretamente a confiabilidade do dispositivo.

• Materiais Cerâmicos e Encapsulamentos Avançados para Projetos de Semicondutores

O desenvolvimento futuro não dependerá apenas dos encapsulamentos convencionais à base de alumina. Diferentes materiais cerâmicos oferecem diferentes combinações de condutividade térmica, propriedades dielétricas, resistência mecânica e custo de fabricação.

Por exemplo, a alumina (Al₂O₃) continua sendo amplamente utilizada devido ao seu isolamento elétrico e aos processos de fabricação já estabelecidos, enquanto o AlN é atrativo para aplicações que exigem maior condutividade térmica. O desenvolvimento contínuo de substratos cerâmicos, estruturas multicamadas, tecnologias de metalização e métodos de vedação hermética pode ampliar ainda mais o papel do encapsulamento cerâmico.

• O Custo Continua Sendo um Desafio Fundamental

Apesar de suas vantagens técnicas, o encapsulamento cerâmico enfrenta uma limitação importante: o custo. Os materiais cerâmicos e os processos de fabricação podem ser mais caros e complexos do que os utilizados no encapsulamento convencional de semicondutores em plástico. A cerâmica também pode ser mais frágil, o que cria desafios adicionais no manuseio e no projeto do encapsulamento.

Portanto, é improvável que o encapsulamento cerâmico substitua os encapsulamentos plásticos de baixo custo em toda a indústria de semicondutores. Em vez disso, seu crescimento futuro provavelmente se concentrará em aplicações de alto valor, alta confiabilidade, alta temperatura e alta potência, nas quais suas vantagens de desempenho justificam o custo adicional.

O Melhor Fornecedor de Chips com Encapsulamento Cerâmico e de Grau Militar

Para aplicações que exigem alta confiabilidade, desempenho elétrico estável e resistência a condições operacionais exigentes, os dispositivos semicondutores com encapsulamento cerâmico continuam sendo uma opção importante. A seleção a seguir inclui uma variedade de CIs analógicos, amplificadores operacionais, conversores de dados, CIs de interface, switches, reguladores de tensão e outros componentes de alta confiabilidade disponíveis em encapsulamentos cerâmicos. Muitos desses dispositivos possuem opções de encapsulamento cerâmico ou hermético e foram projetados para aplicações industriais, aeroespaciais, militares e outras aplicações especializadas exigentes.

Da Analog Devices (ADI), Texas Instruments (TI), Maxim Integrated, Microchip Technology, Linear Technology, Device Engineering Incorporated, Data Device Corporation, Holt Integrated Circuits e outros fabricantes líderes de semicondutores, podemos ajudar a obter uma ampla variedade de chips raros com encapsulamento cerâmico. Se você procura componentes descontinuados, CIs cerâmicos de grau militar ou variantes específicas de encapsulamento cerâmico, envie os números das peças ou a BOM necessária para discutir opções de fornecimento, disponibilidade e alternativas adequadas para componentes com encapsulamento cerâmico difíceis de encontrar.

Resumo, o encapsulamento de semicondutores desempenha um papel importante na determinação das características térmicas, mecânicas e elétricas de um circuito integrado, além de proteger o dispositivo durante a operação. O encapsulamento cerâmico oferece excelente estabilidade térmica, resistência mecânica e resistência ambiental, tornando-o adequado para condições exigentes. Essas propriedades atendem a uma ampla variedade de aplicações de encapsulamento cerâmico em semicondutores, especialmente em sistemas eletrônicos aeroespaciais, de defesa, industriais e militares de alta confiabilidade.
