O que é um resistor SMD?

Os dispositivos de montagem em superfície (SMDs) tornaram-se componentes essenciais na eletrônica moderna, permitindo que os fabricantes desenvolvam placas de circuito menores, mais leves e com maior densidade de componentes. Entre os componentes SMD mais utilizados estão os resistores e capacitores, disponíveis em diversos tamanhos de encapsulamento para atender a diferentes requisitos elétricos e de espaço. Este artigo apresenta as principais vantagens dos resistores e capacitores SMD e orienta os fabricantes sobre onde comprar resistores SMD.

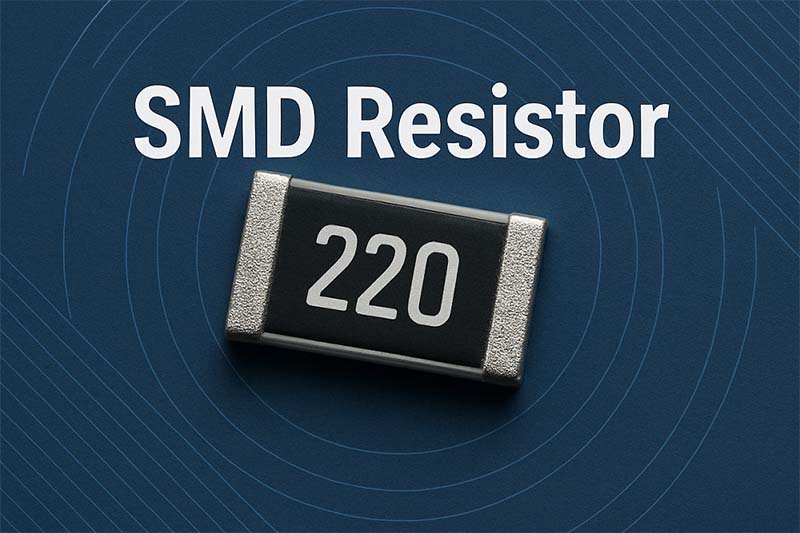

O que é um resistor SMD?

Um resistor SMD (resistor de dispositivo de montagem em superfície) é um pequeno componente eletrônico projetado para fornecer resistência em um circuito e montado diretamente na superfície de uma PCB. Ao contrário dos resistores tradicionais de montagem através de furos, os resistores SMD não possuem terminais longos e são soldados diretamente às áreas de contato da placa de circuito. Eles são amplamente utilizados em smartphones, computadores, eletrônicos automotivos, fontes de alimentação e outros dispositivos eletrônicos compactos.

Os resistores SMD estão disponíveis em diferentes tamanhos, valores de resistência, potências nominais e tolerâncias. Os tamanhos comuns de encapsulamento incluem 0201, 0402, 0603, 0805 e 1206. Seu tamanho compacto e compatibilidade com a montagem automatizada os tornam adequados para projetos de PCB de alta densidade.

As principais diferenças entre um resistor SMD e outros tipos de resistores estão no método de montagem, tamanho físico e aplicações típicas.

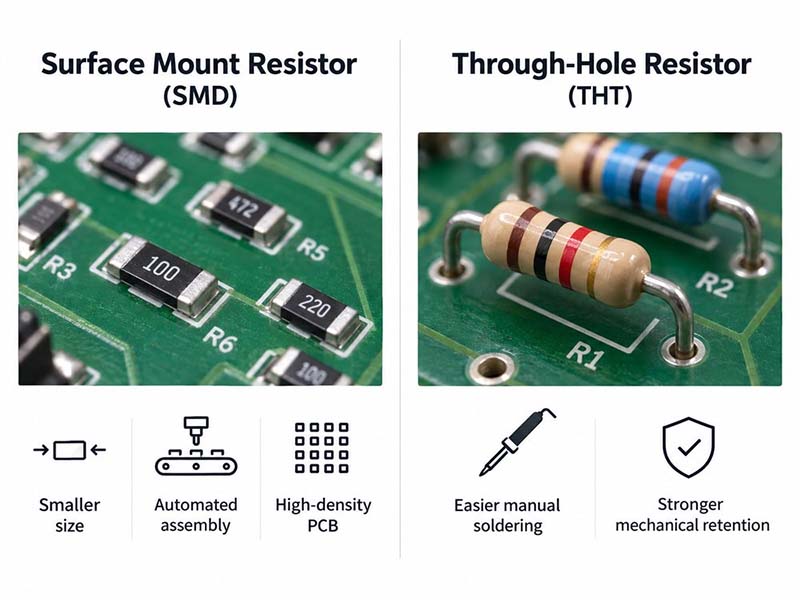

Resistores SMD vs. Resistores SMT

Os resistores são componentes passivos essenciais em circuitos eletrônicos, amplamente utilizados para controlar corrente e tensão. Com base no método de montagem, os resistores são geralmente divididos em resistores SMD e resistores de montagem através de furos.

Os resistores de montagem através de furos possuem terminais que passam pelos furos de uma PCB e são soldados à placa. Eles são amplamente utilizados em equipamentos industriais, eletrônica de potência e aplicações que exigem conexões mecânicas robustas ou capacidade de suportar potências relativamente altas.

Os resistores SMD são montados diretamente na superfície de uma PCB sem a necessidade de furos passantes. Seu tamanho compacto permite colocar mais componentes em uma placa menor, enquanto sua compatibilidade com a montagem SMT automatizada os torna adequados para a fabricação de eletrônicos em grandes volumes.

Ambos os tipos desempenham a mesma função básica, mas seus métodos de montagem, tamanhos físicos, processos de montagem e aplicações típicas são diferentes. À medida que os produtos eletrônicos continuam a se tornar menores e mais integrados, os resistores SMD tornaram-se cada vez mais comuns nos projetos modernos de PCB, especialmente em smartphones, computadores, eletrônicos automotivos e outros dispositivos compactos.

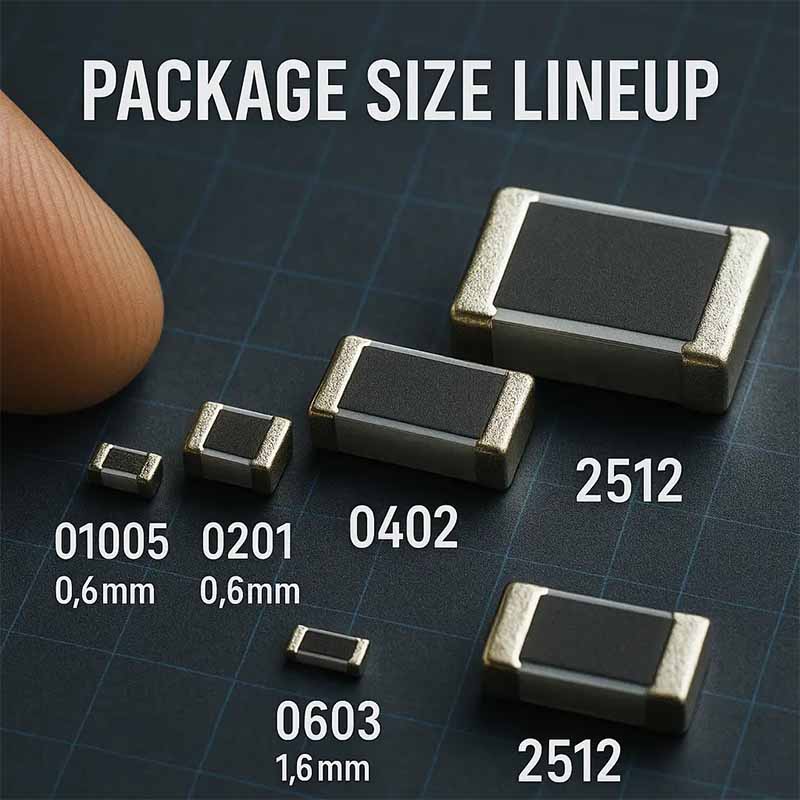

Encapsulamentos de Resistores e Capacitores SMD

Os resistores e capacitores SMD estão disponíveis em diversos tamanhos padronizados de encapsulamento. O código do encapsulamento geralmente indica o comprimento e a largura do componente.

Para resistores de montagem em superfície, os encapsulamentos comuns incluem 0201, 0402, 0603, 0805, 1206, 1210, 2010 e 2512. Encapsulamentos maiores, como 2010 e 2512, são frequentemente utilizados quando é necessária uma maior dissipação de potência.

Para capacitores SMD, os encapsulamentos comuns incluem 0201, 0402, 0603, 0805, 1206, 1210, 1812 e 2220. A seleção do encapsulamento do capacitor depende não apenas da capacitância, mas também da tensão nominal, do tipo de dielétrico, das características de temperatura e do espaço necessário na PCB.

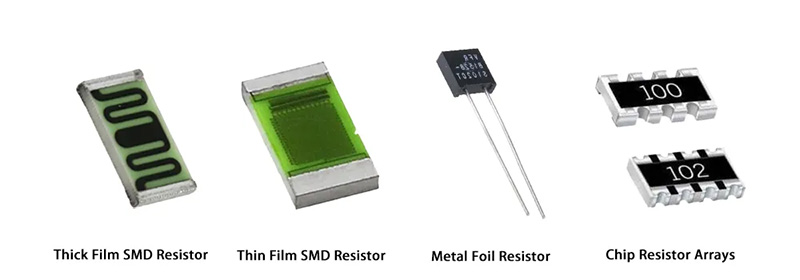

Principais Tipos de Resistores SMD e Aplicações

Os resistores SMD estão disponíveis em diferentes tipos para atender aos requisitos de vários circuitos eletrônicos. Eles podem ser classificados com base em sua construção, desempenho e aplicação.

Os resistores de filme espesso são um dos tipos mais comuns de resistores SMD. Eles oferecem um bom equilíbrio entre custo, estabilidade e desempenho, sendo adequados para aplicações eletrônicas de uso geral.

Os resistores de filme fino oferecem maior precisão, menores coeficientes de temperatura e melhor estabilidade a longo prazo do que os resistores padrão de filme espesso. Eles são frequentemente utilizados em circuitos de precisão, aplicações de RF de alta precisão e aplicações nas quais a precisão da resistência é importante.

Resistores de óxido metálico e de filme metálico também estão disponíveis em encapsulamentos SMD e podem oferecer boa estabilidade e desempenho térmico. Esses tipos de resistores SMD são ideais para eletrônica de potência, aplicações automotivas e equipamentos de áudio.

Os arrays de resistores chip são componentes SMD que integram vários resistores em um único encapsulamento compacto. Em comparação com o uso de vários resistores SMD individuais, os arrays de resistores podem reduzir o espaço ocupado na PCB, a quantidade de componentes e a complexidade da montagem. Eles são comumente utilizados em circuitos divisores de tensão, redes pull-up e pull-down, condicionamento de sinais, circuitos de LED e interfaces digitais.

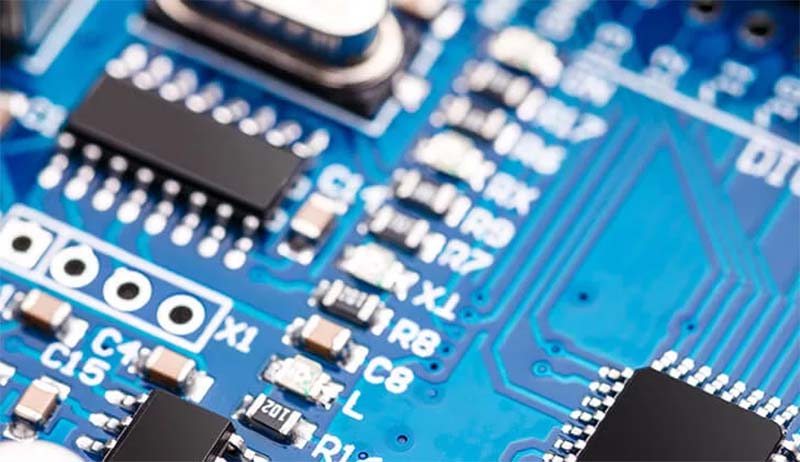

Quais são as vantagens dos resistores SMD na eletrônica?

1. Tamanho compacto

Os resistores SMD são muito menores do que os resistores tradicionais de montagem através de furos, ajudando a economizar espaço valioso na PCB e permitindo projetos eletrônicos mais compactos.

2. Fácil montagem automatizada

Eles são projetados para a tecnologia de montagem em superfície (SMT), tornando-os adequados para colocação automatizada de alta velocidade e soldagem por refusão na produção em massa.

3. Alta densidade de componentes

Seu tamanho reduzido permite instalar mais componentes em uma única PCB, tornando os resistores SMD ideais para smartphones, computadores, dispositivos IoT e outros equipamentos eletrônicos de alta densidade.

4. Fabricação consistente

Os resistores SMD podem ser fabricados e montados por meio de processos altamente automatizados, proporcionando dimensões e desempenho elétrico consistentes.

5. Menor custo de montagem

A montagem SMT automatizada pode reduzir a necessidade de mão de obra manual e melhorar a eficiência da produção, especialmente na fabricação de PCBs em grandes volumes.

6. Ampla variedade de especificações

Os resistores SMD estão disponíveis em vários valores de resistência, tolerâncias, potências nominais e tamanhos de encapsulamento, como 0201, 0402, 0603, 0805 e 1206, para atender a diferentes requisitos de circuitos.

7. Adequados para eletrônicos modernos

Seu design compacto, montagem eficiente e ampla variedade de especificações fazem dos resistores SMD uma escolha padrão para eletrônicos modernos e aplicações de PCB de alta densidade.
