O que é um CI de interface de barramento?

À medida que os sistemas eletrônicos se tornam cada vez mais conectados e complexos, a comunicação confiável entre microcontroladores, processadores, sensores e dispositivos periféricos tornou-se essencial. Os CIs de interface de barramento fornecem as interfaces elétricas e de comunicação necessárias para conectar esses componentes e permitir uma troca eficiente de dados entre diferentes arquiteturas de barramento. Neste artigo, explicaremos como funcionam os CIs de interface de barramento, exploraremos seus tipos e aplicações mais comuns e destacaremos os controladores de interface em circuitos integrados utilizados em aplicações aeroespaciais, aviônicas e militares, destacando os principais fabricantes e seus produtos.

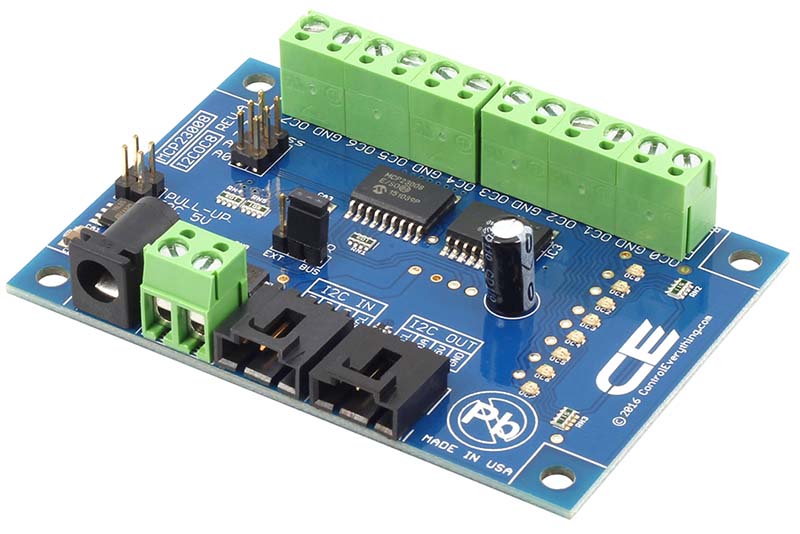

O que é um CI de Interface de Barramento?

Um CI de interface de barramento é um circuito integrado projetado para gerenciar a comunicação entre dispositivos eletrônicos, microcontroladores, processadores e outros componentes por meio de um barramento de comunicação compartilhado. Ele fornece a interface elétrica e lógica necessária para transmitir e receber dados de forma confiável entre diferentes partes de um sistema eletrônico.

Em muitos projetos eletrônicos, diferentes dispositivos podem operar com diferentes níveis de tensão, formatos de sinal ou requisitos de comunicação. Um CI de interface de barramento ajuda a estabelecer a compatibilidade entre essas diferenças e garante que os sinais possam ser transmitidos corretamente pelo barramento.

Dependendo da aplicação, um CI de interface de barramento pode fornecer funções como bufferização de sinais, conversão de nível, transcepção de barramento, transmissão de dados e interface de protocolos.

Como funciona um CI de interface de barramento?

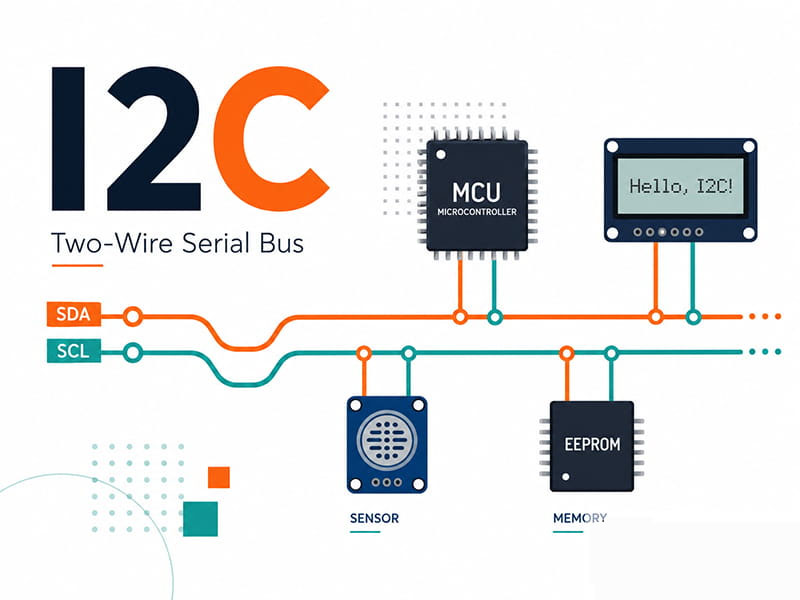

Um circuito integrado (CI) de interface de barramento normalmente fica entre um controlador de sistema e um ou mais dispositivos conectados a um barramento de comunicação. Ele recebe sinais de um lado, processa ou condiciona esses sinais conforme necessário e, em seguida, envia os sinais correspondentes para o outro lado. Isso permite que os dispositivos conectados se comuniquem de forma confiável, garantindo que os sinais atendam às especificações elétricas e de comunicação exigidas.

Como o controlador de interface de barramento oferece suporte à comunicação de dados?

Os controladores de interface em circuitos integrados (CIs) oferecem suporte à comunicação de dados entre dispositivos gerenciando os sinais elétricos, os protocolos de comunicação, o sincronismo e os processos de transferência de dados necessários para uma troca confiável de informações.

Conversão de protocolos de comunicação:

Converte dados entre protocolos como UART, SPI, I²C, CAN, RS-232, RS-485, Ethernet e USB.

Gerenciamento da transmissão de dados:

Controla como os dados são transmitidos, recebidos, armazenados em buffer e sincronizados entre os dispositivos conectados.

Conversão de sinais:

Os CIs de interface podem converter sinais de nível lógico nos formatos elétricos necessários para os barramentos de comunicação.

Temporização e sincronização:

Os controladores gerenciam sinais de clock, taxas de transmissão, temporização de dados e sincronização para garantir que os dispositivos se comuniquem corretamente.

Melhoria da integridade do sinal:

Os transceptores e drivers de linha ajudam a fornecer níveis de tensão adequados, capacidade de acionamento e tolerância a ruídos, especialmente em cabos mais longos.

Suporte à detecção de erros:

Alguns controladores de interface incluem paridade, CRC, detecção de falhas ou outros mecanismos para identificar erros de comunicação.

Em um sistema típico, um microcontrolador, processador ou sensor gera dados, enquanto um controlador de interface ou transceptor prepara esses dados para transmissão pelo barramento de comunicação selecionado. No lado receptor, outro CI de interface converte os sinais recebidos novamente para um formato que o processador ou outro dispositivo possa compreender.

Isso torna os controladores de interface um elo importante entre diferentes dispositivos eletrônicos, permitindo uma comunicação confiável em aplicações como automação industrial, eletrônica automotiva, telecomunicações, aviônica e sistemas embarcados.

Tipos comuns de CIs de interface de barramento

As interfaces de barramento, os controladores de barramento e os mestres de barramento em CIs fornecem um link de comunicação entre microcontroladores ou microprocessadores com barramento paralelo padrão e barramentos seriais. Eles estão disponíveis em uma ampla variedade de configurações e tipos para atender a diferentes arquiteturas de barramento e requisitos de comunicação, dependendo do padrão de comunicação e dos requisitos do sistema. Os exemplos comuns incluem:

CIs de interface CAN:

Amplamente utilizado em redes automotivas e industriais, o CAN normalmente suporta taxas de transmissão de dados de até 1 Mbps, enquanto o CAN FD pode atingir 5 Mbps ou mais, dependendo do sistema. Os CIs de interface CAN são comumente usados em unidades de controle do motor, módulos de controle da carroceria, sistemas de gerenciamento de baterias, controladores industriais e outros sistemas de controle distribuído.

CIs de interface RS-232:

Comumente utilizados para comunicação serial ponto a ponto entre computadores, controladores, instrumentos e outros dispositivos. As taxas de transmissão típicas são relativamente baixas, geralmente de até cerca de 115,2 kbps, embora alguns dispositivos suportem velocidades mais altas. O RS-232 é amplamente utilizado em equipamentos industriais, instrumentos de medição e sistemas de comunicação legados.

CIs de interface RS-485:

Projetados para comunicação diferencial confiável em longas distâncias e em ambientes com alto nível de ruído elétrico. As taxas de transmissão típicas podem atingir 10 Mbps ou mais em distâncias curtas, enquanto velocidades mais baixas são geralmente utilizadas em cabos mais longos. O RS-485 é amplamente utilizado em automação industrial, CLPs, controladores de motores, automação predial e redes de barramento de campo.

CIs de interface I²C:

Utilizados para comunicação de curta distância entre circuitos integrados e dispositivos periféricos na mesma placa de circuito impresso. O I²C padrão suporta 100 kbps, o Fast-mode suporta 400 kbps e o Fast-mode Plus pode atingir 1 Mbps, com algumas implementações suportando velocidades superiores. É comumente utilizado para conectar sensores, EEPROMs, controladores de toque, controladores de display e outros periféricos de baixa velocidade.

CIs de interface SPI:

Fornecem comunicação serial síncrona entre controladores e dispositivos periféricos, normalmente oferecendo taxas de transmissão de dados mais altas do que o I²C. Dependendo da implementação e do dispositivo, as velocidades SPI podem variar de alguns MHz a dezenas ou até centenas de MHz. O SPI é comumente utilizado para memória flash, ADCs, DACs, displays, sensores e outros periféricos de alta velocidade.

CI de interface USB:
Fornecem comunicação entre hosts USB e dispositivos periféricos. O USB suporta taxas de transmissão de dados significativamente mais altas do que as interfaces seriais tradicionais, variando de 1,5 Mbps para USB Low-Speed a 480 Mbps para USB 2.0 High-Speed, enquanto os padrões USB mais recentes podem atingir velocidades de vários Gbps. Os CIs de interface USB são amplamente utilizados em computadores, dispositivos de armazenamento, equipamentos industriais, eletrônicos de consumo e periféricos externos.

CIs de interface LIN:

Projetados para comunicação de baixo custo e baixa velocidade em sistemas eletrônicos automotivos. O LIN normalmente suporta taxas de transmissão de dados de até 20 kbps e é comumente utilizado para funções menos exigentes dos veículos, como travas das portas, vidros elétricos, iluminação, controles dos bancos e sistemas de limpadores de para-brisa.

CIs de interface PCI:
PCI (Peripheral Component Interconnect) é um padrão de barramento paralelo projetado para comunicação de alta velocidade entre o processador ou chipset de um computador e dispositivos periféricos. O PCI convencional normalmente oferece uma largura de banda teórica de 133 MB/s em uma configuração de 32 bits e 33 MHz. O PCI é comumente encontrado em placas de expansão de computadores e equipamentos periféricos legados, enquanto os sistemas modernos adotaram em grande parte o PCI Express (PCIe) para conexões de maior velocidade.

Alguns CIs de interface de barramento suportam as funções de transmissão e recepção em um único dispositivo. Eles são normalmente conhecidos como transceptores de barramento e são amplamente utilizados em sistemas de comunicação bidirecional, como RS-485, CAN e outras redes baseadas em barramento.

Qual é a diferença entre transmissores, receptores e transceptores?

Os CIs de interface de barramento podem ser classificados de forma ampla de acordo com a maneira como gerenciam a comunicação de dados. Dependendo da aplicação, um CI de interface pode ser projetado para transmitir dados, receber dados ou executar ambas as funções. As três categorias mais comuns são transmissores, receptores e transceptores.

CIs transmissores

O CI transmissor é projetado para enviar dados de um controlador local ou circuito eletrônico para um barramento de comunicação ou outro dispositivo conectado. Ele converte os sinais lógicos digitais do controlador em sinais elétricos compatíveis com o padrão de barramento correspondente.

Os CIs transmissores podem fornecer funções como acionamento de sinais, conversão de tensão e condicionamento de sinais para garantir que os dados sejam transmitidos de forma confiável. Eles são adequados para aplicações em que a comunicação ocorre principalmente em uma única direção.

As aplicações típicas incluem sistemas de controle, interfaces digitais, equipamentos de comunicação e outros sistemas embarcados nos quais um dispositivo precisa apenas enviar informações para outro circuito.

CIs receptores
O CI receptor é projetado para receber dados de um barramento de comunicação ou outro dispositivo eletrônico e fornecer os sinais lógicos correspondentes a um controlador ou circuito digital.

O receptor detecta e interpreta os sinais elétricos recebidos de acordo com os requisitos do padrão de comunicação. Ele também pode fornecer condicionamento de sinais, rejeição de ruído e outras funções para melhorar a confiabilidade dos dados recebidos.

Os CIs receptores são normalmente utilizados em sistemas nos quais um dispositivo precisa principalmente monitorar ou obter informações de outro dispositivo ou barramento de comunicação.

CIs transceptores

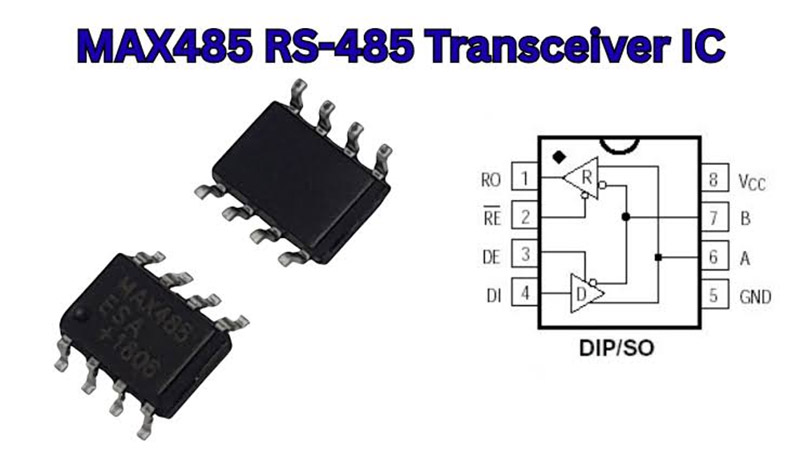

O CI transceptor de interface de barramento combina as funções de transmissão e recepção em um único circuito integrado. O nome "transceptor" vem da combinação das palavras transmissor e receptor.

Ao contrário de um transmissor ou receptor, que geralmente é projetado para comunicação em uma única direção, um transceptor pode enviar e receber dados. Isso torna os transceptores especialmente úteis para comunicação bidirecional entre vários dispositivos eletrônicos.

Muitos CIs de interface de barramento utilizados em aplicações aeroespaciais, militares, automotivas, industriais, de telecomunicações e sistemas embarcados estão disponíveis como transceptores. Exemplos comuns incluem transceptores CAN, transceptores RS-485 e transceptores RS-232.

Ao selecionar um CI de interface de barramento, entender se a aplicação requer transmissão, recepção ou comunicação bidirecional é um primeiro passo importante. O dispositivo apropriado pode então ser selecionado com base em fatores como protocolo de comunicação, taxa de dados, tensão de alimentação, número de canais, ambiente de operação e requisitos de proteção.

Para que são usados os CIs de interface de barramento?

Os controladores de interface em circuitos integrados atuam como uma ponte física e de protocolo entre processadores, sensores, atuadores e módulos periféricos. Eles são amplamente utilizados em sistemas embarcados, eletrônica automotiva, aviônica, eletrônicos de consumo e equipamentos de comunicação.

1. Eletrônica automotiva

Os CIs de interface de barramento permitem a comunicação entre ECUs, sensores e outros componentes automotivos. Os transceptores LIN e CAN são utilizados em sistemas de controle da carroceria, do trem de força e do chassi, enquanto os CIs de interface Ethernet, USB, I²C e SPI são utilizados em sistemas de infoentretenimento e câmeras. Os sistemas de gerenciamento de baterias de veículos elétricos também podem utilizar transceptores de comunicação isolados para baterias de alta tensão.

2. Automação industrial

Na automação industrial, os CIs de barramento CANopen e RS-485 são amplamente utilizados em PLCs, acionamentos servo, inversores de frequência e redes Fieldbus. Os transceptores isolados RS-232/RS-422 permitem comunicação a longas distâncias, enquanto I²C, SPI, USB e transceptores multicanais são utilizados em módulos HMI e módulos de E/S remota.

3. Eletrônicos de consumo

Os CIs de interface de barramento conectam processadores, controladores, sensores e dispositivos periféricos em eletrônicos de consumo. Os CIs de interface USB, I²C e SPI são comumente encontrados em smartphones, tablets, dispositivos domésticos inteligentes, TVs e conversores digitais, enquanto os CIs de barramento serial de baixo consumo ajudam a reduzir o consumo de energia em dispositivos vestíveis.

4. Computadores e hardware periférico

Os sistemas computacionais utilizam CIs de interface de barramento para comunicação entre processadores, dispositivos de armazenamento e periféricos. Soluções de interface PCIe, SMBus, USB, SATA e NVMe são utilizadas em placas-mãe, módulos de armazenamento e periféricos externos, como teclados, mouses e impressoras.

5. Eletrônica aeroespacial, militar e médica

Os CIs de interface de barramento fornecem comunicação confiável em equipamentos médicos, aeroespaciais e de teste. Os CIs de barramento serial isolados podem ser utilizados em monitores de pacientes e equipamentos de diagnóstico, enquanto componentes de interface robustos e transceptores RS-485/CAN oferecem suporte a aplicações aeroespaciais e laboratoriais exigentes.

6. Robótica e drones

Robôs e drones utilizam CIs de interface de barramento para conectar controladores, drivers de motores e sensores integrados. As interfaces CAN e SPI permitem o controle de motores em tempo real, enquanto os transceptores de barramento multidrop podem conectar IMUs, GPS, LiDAR e outros sensores dentro do sistema.

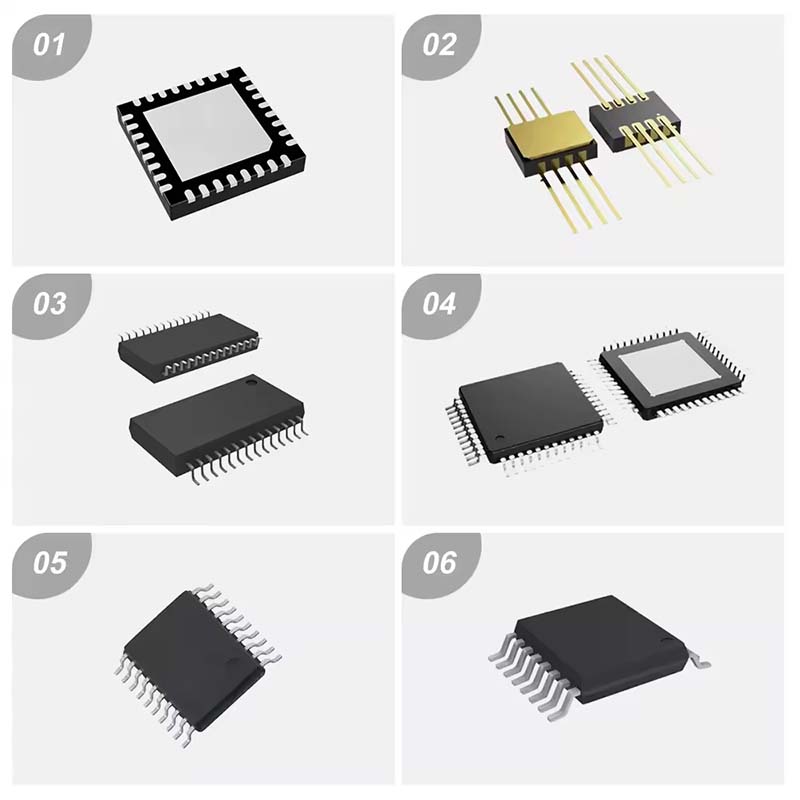

Os melhores distribuidores autorizados de CIs de interface de barramento

Procurando CIs de interface de barramento confiáveis para compra? A Eastech é especializada na distribuição B2B de componentes eletrônicos, oferecendo CIs de interface de barramento dos principais fabricantes, incluindo Microchip Technology, Texas Instruments, Data Device Corporation (DDC), Device Engineering Incorporated (DEI) e HOLT. Nossa linha de produtos abrange controladores de interface e transceptores para diversos padrões de comunicação, incluindo CAN, RS-232, RS-485, MIL-STD-1553, ARINC 429, ARINC 717 e ARINC 664/AFDX, atendendo a aplicações em eletrônica industrial, automotiva, aeroespacial e de defesa.

Para aplicações aeroespaciais e aviônicas, podemos fornecer soluções de interface para barramentos de dados MIL-STD-1553B, comunicação aviônica ARINC 429 e outros sistemas especializados de comunicação de aeronaves. Fabricantes como DDC, DEI e HOLT oferecem soluções dedicadas de interface e protocolo desenvolvidas para aplicações aviônicas exigentes, incluindo computadores de bordo, sistemas de controle de voo, equipamentos de navegação e outros equipamentos eletrônicos embarcados.

Principais fabricantes de CIs de interface de barramento

Para ajudar engenheiros e equipes de compras a encontrar os CIs de interface de barramento adequados com mais eficiência, preparamos artigos específicos sobre produtos dos principais fabricantes deste segmento. Os seguintes fabricantes são apresentados em nossos guias específicos por marca:

HOLT Circuitos Integrados

Data Device Corporation (DDC)

Device Engineering Incorporated (DEI)

Cada artigo específico fornece uma lista detalhada dos modelos relevantes de CIs de interface de barramento do respectivo fabricante, incluindo soluções para MIL-STD-1553, ARINC 429 e outras aplicações aviônicas e de comunicação. Clique na marca correspondente para consultar os modelos disponíveis, especificações e informações sobre os produtos.

Os modelos listados nesses guias representam apenas uma seleção dos CIs de interface de barramento que podemos fornecer, pois as limitações de espaço impedem a inclusão de todos os números de peça e itens disponíveis em estoque. Seja para CIs de controlador de interface de barramento padrão, difíceis de encontrar, obsoletos ou descontinuados, a Eastech pode ajudar com pesquisa por número de peça, verificação de disponibilidade, cotações, amostras e componentes alternativos ou equivalentes para apoiar o desenvolvimento de protótipos, testes e produção em grande volume. Se você não encontrar o número de peça específico de que precisa, entre em contato conosco com seus requisitos, e verificaremos a disponibilidade e forneceremos soluções adequadas de fornecimento ou alternativas equivalentes.

Os controladores de interface de barramento são importantes para garantir uma comunicação de dados confiável entre microcontroladores, processadores, sensores e dispositivos periféricos em diferentes arquiteturas de barramento. Compreender suas funções, métodos de comunicação e aplicações pode ajudar os engenheiros a selecionar a solução adequada para os requisitos específicos de seus sistemas. O controlador de interface apropriado também pode ajudar a garantir a compatibilidade com o protocolo de comunicação, a arquitetura do sistema e o ambiente de operação selecionados.
