Como escolher um supercapacitor?

À medida que os sistemas eletrônicos modernos exigem resposta mais rápida, maior densidade de potência e fornecimento confiável de energia, os supercapacitores tornaram-se uma importante solução de armazenamento de energia para uma ampla variedade de aplicações. Também conhecidos como ultracapacitores, os supercapacitores podem armazenar e liberar energia elétrica muito mais rapidamente do que as baterias convencionais, oferecendo excelente densidade de potência, longa vida útil em ciclos e baixos requisitos de manutenção. De aplicações automotivas e equipamentos industriais a fontes de alimentação de backup, sistemas de energia renovável e eletrônicos de consumo, os supercapacitores fornecem uma solução confiável para aplicações que exigem carga e descarga rápidas. Mas para que os supercapacitores podem ser usados? Sua combinação única de alta potência de saída, alta corrente instantânea e longa vida útil em ciclos os torna adequados para uma ampla variedade de aplicações.

O que é um Supercapacitor?

Os supercapacitores, também conhecidos como capacitores eletroquímicos ou capacitores de dupla camada elétrica (EDLCs), são dispositivos de armazenamento de energia que preenchem a lacuna entre os capacitores convencionais e as baterias.

Os supercapacitores combinam alta capacitância com rápida entrega de energia. Eles apresentam alta densidade de potência, carga e descarga rápidas, longa vida útil em ciclos, baixa resistência interna e excelente confiabilidade. Em comparação com os capacitores convencionais, os supercapacitores oferecem capacitância significativamente maior e maior capacidade de armazenamento de energia, tornando-os adequados para aplicações que exigem armazenamento rápido de energia, potência de pulso, suporte de potência de pico e alimentação de backup de curto prazo.

Os supercapacitores normalmente apresentam eletrodos porosos à base de carbono, um eletrólito e um separador. Seus eletrodos possuem uma área superficial específica muito grande, proporcionando mais locais para o armazenamento de carga. Dependendo do projeto, podem ser utilizados materiais como carbono ativado, grafeno, óxidos metálicos e polímeros condutores. Essa estrutura proporciona aos supercapacitores alta capacitância, baixa resistência interna e desempenho rápido de carga e descarga.

Como funcionam os supercapacitores?

Estrutura: Os supercapacitores armazenam energia elétrica por meio da separação de cargas eletrostáticas, principalmente na interface entre os eletrodos e o eletrólito. Sua estrutura interna normalmente consiste em dois eletrodos porosos, um eletrólito e um separador que impede o contato direto entre os eletrodos, permitindo ao mesmo tempo a movimentação dos íons.

Carregamento: Quando uma tensão é aplicada, os elétrons se acumulam em um eletrodo e são removidos do outro. Ao mesmo tempo, os íons positiva e negativamente carregados no eletrólito se deslocam em direção às superfícies dos eletrodos com carga oposta. Isso cria uma dupla camada elétrica (EDL) na interface eletrodo-eletrólito, permitindo o armazenamento de uma grande quantidade de carga.

Princípio: A estrutura porosa dos eletrodos proporciona uma área superficial efetiva extremamente grande, enquanto a curta distância para a movimentação dos íons permite carga e descarga rápidas. Em alguns supercapacitores, materiais como óxidos metálicos ou polímeros condutores também contribuem para a pseudocapacitância por meio de reações redox superficiais rápidas e reversíveis, aumentando ainda mais a capacidade de armazenamento de energia.

Descarga: Durante a descarga, as cargas armazenadas retornam através do circuito externo, liberando energia elétrica para o dispositivo conectado. Essa combinação de grande área superficial dos eletrodos, movimentação eficiente dos íons e armazenamento reversível de carga proporciona aos supercapacitores suas características de alta capacitância, alta densidade de potência, baixa resistência interna e longa vida útil em ciclos.

Qual é a diferença entre um capacitor e um supercapacitor?

Os capacitores convencionais armazenam energia em um campo elétrico entre dois eletrodos separados por um material dielétrico, enquanto os supercapacitores utilizam eletrodos porosos e um eletrólito para armazenar carga por meio dos efeitos da dupla camada elétrica e/ou da pseudocapacitância. Como resultado, os supercapacitores oferecem capacitância e capacidade de armazenamento de energia muito maiores, enquanto os capacitores convencionais são amplamente utilizados para filtragem de alta frequência, acoplamento de sinais e estabilização de tensão.

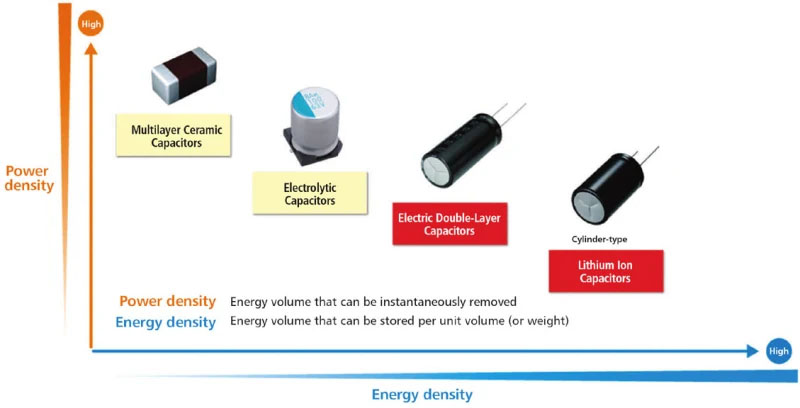

Supercapacitor vs. Capacitor

Quais são as desvantagens dos supercapacitores?

Eles geralmente apresentam menor densidade de energia do que as baterias, tensão relativamente baixa por célula e podem apresentar maior autodescarga durante o armazenamento. Também podem exigir várias células e circuitos de balanceamento de tensão para aplicações de maior tensão. Além disso, alguns supercapacitores podem ter um custo inicial mais elevado e maior tamanho físico quando projetados para um armazenamento significativo de energia.

Um supercapacitor pode substituir uma bateria?

Um supercapacitor pode substituir uma bateria em algumas aplicações, mas não é uma substituição direta em todas as situações. Os supercapacitores são adequados para aplicações que exigem carga e descarga rápidas, alta potência de saída, ciclos de carga frequentes ou armazenamento de energia de curto prazo. No entanto, sua menor densidade de energia e maior autodescarga os tornam menos adequados para aplicações que exigem fornecimento contínuo de energia por longos períodos. Em muitos sistemas, supercapacitores e baterias também podem ser usados em conjunto, com a bateria fornecendo energia contínua e o supercapacitor atendendo às demandas de potência de pico.

É possível conectar supercapacitores em série?

Sim. Os supercapacitores podem ser conectados em série para aumentar a tensão nominal total de um banco de supercapacitores. Quando conectados em série, a tensão nominal total é aproximadamente a soma das tensões das células individuais, enquanto a capacitância total diminui.

Por exemplo, conectar dois supercapacitores idênticos em série resulta em aproximadamente 2× a tensão nominal, mas em ½ da capacitância de um único capacitor.

Como as células individuais podem apresentar pequenas diferenças nas correntes de fuga e nas características elétricas, a tensão pode não ser distribuída uniformemente. Por isso, resistores de balanceamento passivo ou circuitos de balanceamento ativo são normalmente utilizados para evitar que qualquer célula individual ultrapasse sua tensão máxima nominal.

Quais são os principais tipos de supercapacitores?

Os supercapacitores podem ser geralmente classificados de acordo com seu mecanismo de armazenamento de energia e os materiais dos eletrodos.

Capacitores de Dupla Camada Elétrica (EDLCs): Utilizam eletrodos porosos à base de carbono para armazenar energia por meio da formação de uma dupla camada elétrica na interface entre o eletrodo e o eletrólito.

Pseudocapacitores: Utilizam materiais como óxidos metálicos ou polímeros condutores para armazenar energia por meio de reações redox farádicas rápidas e reversíveis. Geralmente oferecem maior capacitância e densidade de energia do que os EDLCs convencionais.

Supercapacitores Híbridos: Combinam diferentes mecanismos de armazenamento de energia, normalmente utilizando um eletrodo do tipo bateria com um eletrodo capacitivo. Esse design busca alcançar um equilíbrio entre alta densidade de energia, alta densidade de potência e longa vida útil em ciclos.

Supercapacitores Assimétricos: Utilizam materiais diferentes para os eletrodos positivo e negativo a fim de ampliar a faixa de tensão de operação e melhorar o desempenho de armazenamento de energia. São normalmente projetados para alcançar maior densidade de energia, mantendo boas características de potência.

Capacitores de Íons de Lítio (LICs): Combinam um eletrodo do tipo supercapacitor com um eletrodo do tipo bateria de íons de lítio. Oferecem maior densidade de energia do que os supercapacitores convencionais, mantendo uma densidade de potência relativamente alta e uma longa vida útil em ciclos.

Para que servem os supercapacitores?

Os supercapacitores são amplamente utilizados em aplicações que exigem carga e descarga rápidas, alta potência de saída, fornecimento confiável de energia e ciclos frequentes.

Eletrônica Automotiva: Utilizados em sistemas start-stop, frenagem regenerativa e assistência de potência de pico. Podem fornecer rapidamente alta potência durante a partida ou aceleração do motor e recuperar energia durante a frenagem.

Equipamentos Industriais: Utilizados para suporte de potência de pico, estabilização de energia e alimentação de emergência de curto prazo. Os supercapacitores podem ajudar os equipamentos a lidar com demandas repentinas de potência e reduzir flutuações de tensão.

Alimentação de Backup: Utilizados como fonte de alimentação de backup de curto prazo para dispositivos de memória, controladores, sistemas de monitoramento e outros equipamentos eletrônicos. Podem fornecer energia imediata durante breves interrupções.

Energia Renovável: Utilizados em sistemas de energia solar e eólica para armazenamento de energia de curto prazo e suavização da potência.

Sistemas UPS: Utilizados para fornecer energia imediata durante breves interrupções de energia ou quedas de tensão.

Telecomunicações: Utilizados para alimentação de backup e gerenciamento de flutuações de energia em equipamentos de comunicação e infraestrutura de rede.

Como selecionar um supercapacitor?

A seleção do supercapacitor adequado começa com a compreensão das necessidades específicas de potência e energia da aplicação.

Potência de Pico

Determine a potência máxima que o supercapacitor deve fornecer à carga durante eventos de curta duração, como partida de motores, aceleração, cargas de pulso ou interrupções de energia.

Duração da Potência de Pico

Determine por quanto tempo o supercapacitor precisa fornecer a potência de pico necessária. Uma maior exigência de potência de pico ou uma duração de descarga mais longa geralmente requer maior capacidade de armazenamento de energia.

Energia Necessária

Calcule a energia total necessária durante o período de descarga. A capacitância necessária depende da demanda de energia e da faixa de tensão permitida. A energia armazenada pode ser estimada usando E = ½C(V₁² − V₂²), onde V₁ é a tensão inicial e V₂ é a tensão mínima de operação.

Tensão

Os supercapacitores operam em uma faixa de tensão que muda continuamente à medida que descarregam. Portanto, devem ser consideradas tanto a tensão máxima de carregamento quanto a tensão mínima utilizável. Para sistemas de maior tensão, pode ser necessário conectar várias células em série, com balanceamento de tensão adequado.

Corrente de Fuga

A corrente de fuga determina a rapidez com que um supercapacitor perde a energia armazenada quando não está alimentando uma carga. Uma baixa corrente de fuga é especialmente importante para aplicações que envolvem longos períodos em espera ou ciclos de carga/descarga pouco frequentes.

Na prática, Potência de Pico + Duração da Potência de Pico → Energia Necessária → Capacitância e Faixa de Tensão. Isso faz com que esses parâmetros sejam o ponto de partida para selecionar um supercapacitor adequado, enquanto ESR, temperatura, vida útil em ciclos e dimensões físicas podem ser avaliados posteriormente de acordo com a aplicação específica.

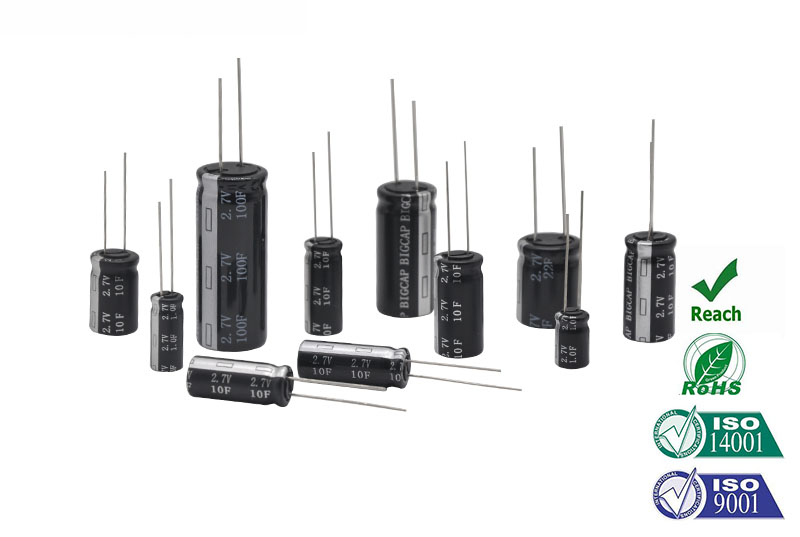

Onde comprar supercapacitores baratos de um distribuidor confiável?

Encontrar o capacitor adequado é uma etapa importante para construir sistemas confiáveis de potência e armazenamento de energia. Nosso negócio de distribuição de capacitores oferece suporte aos clientes com supercapacitores e outros componentes de capacitores para aplicações como fornecimento de potência de pico, backup de curto prazo, recuperação de energia e estabilização de potência.

Nosso estoque abrange uma ampla seleção de modelos de capacitores, especificações e tipos de encapsulamento, com componentes disponíveis em estoque para entrega mais rápida quando necessário. Também auxiliamos na busca por modelos de capacitores difíceis de encontrar, obsoletos, descontinuados ou com longo prazo de entrega, ajudando os clientes a localizar componentes que podem não estar mais prontamente disponíveis pelos canais de distribuição convencionais. Quando um componente original não está disponível, também podemos ajudar a identificar modelos compatíveis ou alternativas.

Nossa rede de fornecimento abrange produtos de fabricantes e marcas de capacitores reconhecidos, incluindo Murata, Maxwell, Jamicon e TDK, entre outros. Seja para um supercapacitor específico para produção, componentes de reposição para equipamentos existentes ou assistência na aquisição de peças difíceis de encontrar, você pode enviar sua BOM online para obter suporte de aquisição e cotação.

Por fim, os supercapacitores são particularmente úteis quando um sistema precisa de picos rápidos de potência, ciclos frequentes de carga e descarga ou suporte de energia de curto prazo. Diferentes tipos de supercapacitores são otimizados para diferentes condições elétricas e operacionais, portanto, a escolha mais adequada depende de como a energia armazenada será fornecida e da frequência com que o dispositivo será submetido a ciclos. Avaliar essas compensações no nível do sistema ajuda a garantir que o supercapacitor forneça a potência e a vida útil necessárias sem adicionar custos ou complexidade de projeto desnecessários.
