O que é um capacitor eletrolítico de alumínio?

Os capacitores eletrolíticos de alumínio são amplamente utilizados em sistemas eletrônicos e elétricos para filtragem de energia, suavização de tensão e armazenamento de energia. Um capacitor eletrolítico de alumínio em chip oferece uma solução compacta para aplicações nas quais o espaço e uma capacitância confiável são importantes. Com uma ampla variedade de especificações e aplicações, esses capacitores são comumente utilizados em fontes de alimentação, equipamentos industriais, eletrônica automotiva e dispositivos de consumo. Este guia apresenta suas principais características, especificações e aplicações.

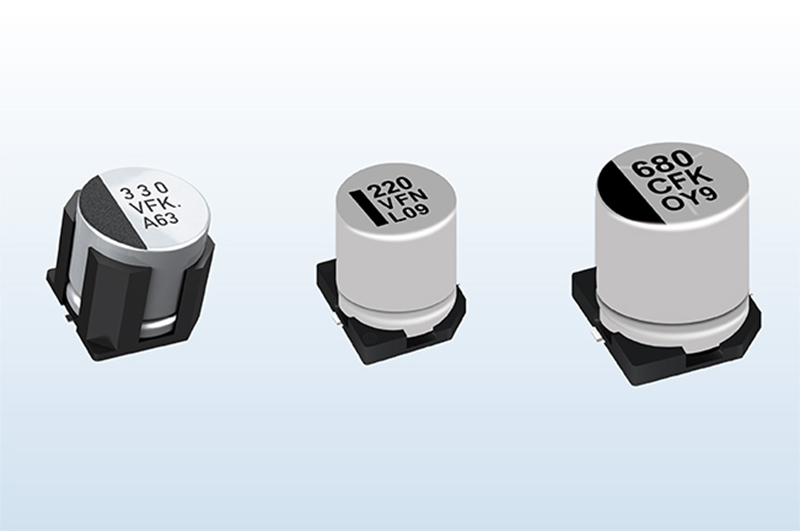

O que é um capacitor eletrolítico de alumínio?

Um capacitor eletrolítico de alumínio é um capacitor polarizado que utiliza uma camada de óxido de alumínio como dielétrico e um eletrólito como parte de sua estrutura interna. Ele é conhecido por sua capacitância relativamente alta e tamanho compacto, sendo uma escolha comum para armazenar energia elétrica e filtrar tensão em circuitos eletrônicos.

Os capacitores eletrolíticos de alumínio são amplamente utilizados em fontes de alimentação, equipamentos de áudio, sistemas de controle industrial, eletrônica automotiva, drivers de LED e outros dispositivos eletrônicos. Eles são particularmente adequados para aplicações que exigem alta capacitância para suavização de tensão e redução de ondulação.

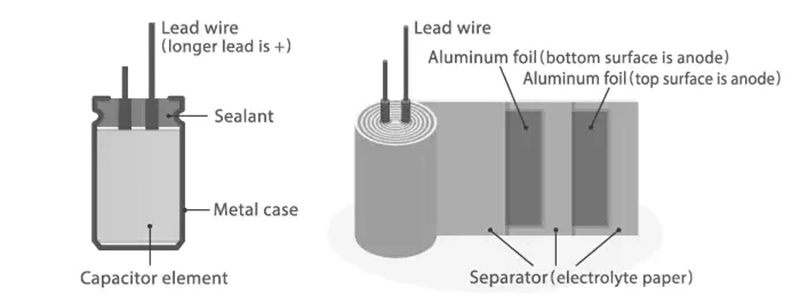

Estrutura de um capacitor eletrolítico de alumínio

• Folha do ânodo: folha de alumínio especialmente tratada que funciona como um dos principais eletrodos do capacitor.
• Camada dielétrica de óxido de alumínio: película de óxido muito fina formada na superfície da folha de alumínio do ânodo, que atua como dielétrico.
• Eletrólito: funciona como parte do cátodo e forma a estrutura capacitiva juntamente com a camada dielétrica de óxido de alumínio.
• Folha do cátodo: trabalha em conjunto com o eletrólito para formar o cátodo.
• Papel separador: localizado entre as folhas do ânodo e do cátodo. Ele separa as duas folhas de alumínio enquanto absorve e retém o eletrólito.
• Invólucro e vedação: geralmente compostos por um invólucro de alumínio e um tampão de vedação de borracha ou estrutura semelhante, que envolve os componentes internos e evita o vazamento do eletrólito.

Esses materiais normalmente passam por processos de enrolamento, impregnação, montagem, vedação e envelhecimento para formar o conhecido capacitor eletrolítico de alumínio cilíndrico. Sua estrutura interna típica pode ser resumida como: folha de alumínio do ânodo → camada dielétrica de óxido de alumínio → eletrólito → folha de alumínio do cátodo.

Como funciona um capacitor eletrolítico de alumínio?

Um capacitor eletrolítico de alumínio armazena energia elétrica por meio de uma estrutura eletroquímica formada entre seus eletrodos e a camada dielétrica. Quando uma tensão é aplicada, a camada de óxido de alumínio no ânodo atua como dielétrico, separando o ânodo do cátodo à base de eletrólito. A camada de óxido extremamente fina permite que o capacitor alcance alta capacitância em um tamanho relativamente compacto.

O funcionamento do capacitor eletrolítico de alumínio pode ser explicado em algumas etapas simples:

Aplicação da tensão

Quando uma tensão CC é conectada, o terminal positivo é conectado à folha de alumínio do ânodo, enquanto o terminal negativo é conectado ao cátodo.

Formação do campo elétrico

A tensão aplicada cria um campo elétrico através da fina camada dielétrica de óxido de alumínio na folha do ânodo. Essa camada de óxido separa eletricamente os dois eletrodos.

Armazenamento de carga

Cargas positivas e negativas se acumulam nos eletrodos correspondentes. O dielétrico de óxido de alumínio impede que a corrente contínua flua diretamente entre eles, permitindo que o capacitor armazene energia elétrica.

Capacitor totalmente carregado

À medida que o capacitor é carregado, sua tensão se aproxima da tensão aplicada. Em condições de CC em regime permanente, apenas uma pequena corrente de fuga continua a fluir.

Liberação de energia

Quando o circuito necessita de energia, o capacitor descarrega através da carga conectada, liberando a energia elétrica armazenada.

Filtragem e suavização

Em circuitos eletrônicos práticos, um capacitor eletrolítico de alumínio pode carregar e descarregar repetidamente para ajudar a suavizar as variações de tensão, reduzir a ondulação e estabilizar a fonte de alimentação.

Em aplicações eletrônicas, os capacitores eletrolíticos de alumínio são comumente utilizados para filtragem da fonte de alimentação, suavização de tensão, redução de ondulação e armazenamento de energia. Como são polarizados, devem ser conectados com os terminais positivo e negativo corretos.

Parâmetros do capacitor eletrolítico de alumínio

Tensão nominal: A tensão nominal é a tensão CC máxima contínua que um capacitor eletrolítico foi projetado para suportar sob condições especificadas. Os valores nominais comuns incluem 6,3 V, 10 V, 16 V, 25 V, 35 V, 50 V, 100 V e superiores. A tensão aplicada deve, em geral, permanecer abaixo da tensão nominal para evitar danos ao dielétrico e falhas prematuras.

Capacitância e tolerância: A capacitância indica a capacidade do capacitor de armazenar carga elétrica e normalmente é medida em µF (microfarads). Os capacitores eletrolíticos estão disponíveis em uma ampla faixa de valores de capacitância. A tolerância da capacitância indica quanto a capacitância real pode variar em relação ao valor nominal, como ±20%.

Resistência Série Equivalente (ESR) e impedância: A ESR representa a resistência interna do capacitor e afeta as perdas de potência, a geração de calor e o desempenho com corrente de ondulação. Uma ESR mais baixa geralmente proporciona melhor eficiência e desempenho em altas frequências. A impedância descreve a oposição geral do capacitor à corrente CA e varia conforme a frequência, a temperatura e a construção do capacitor.

Temperatura de operação: A temperatura de operação especifica a faixa de temperatura na qual o capacitor pode operar de forma confiável. Os capacitores eletrolíticos de alumínio típicos podem ser classificados de -40°C a +85°C, de -40°C a +105°C ou até +125°C, dependendo da série do produto. Classificações de temperatura mais elevadas geralmente proporcionam maior confiabilidade em ambientes exigentes.

Corrente de ondulação: A corrente de ondulação é a corrente CA máxima que o capacitor pode suportar continuamente sob condições especificadas. Uma corrente de ondulação excessiva aumenta o aquecimento interno e pode reduzir a vida útil do capacitor.

Em resumo, parâmetros como tensão nominal, capacitância e tolerância, ESR e impedância, temperatura de operação, corrente de ondulação e vida útil determinam coletivamente o desempenho, a confiabilidade e o campo de aplicação dos capacitores eletrolíticos. Os capacitores devem ser selecionados de acordo com o projeto específico do circuito e o cenário de aplicação para garantir que atendam a diferentes requisitos, incluindo filtragem da fonte de alimentação, armazenamento de energia, regulação de tensão e supressão de ondulação.

Para que são usados os capacitores eletrolíticos de alumínio?

Os capacitores eletrolíticos de alumínio são componentes polarizados de alta capacitância. Graças à sua elevada relação entre capacitância e volume e às vantagens de custo, são amplamente utilizados em circuitos relacionados à corrente contínua.

1. Filtragem de entrada e saída da fonte de alimentação

Esta é a aplicação mais comum. Eles suavizam a tensão CC pulsante retificada, suprimem as ondulações de tensão nos barramentos de alimentação e estabilizam a saída CC de fontes chaveadas, adaptadores e fontes lineares.

2. Armazenamento de energia e reserva de carga

Eles armazenam energia por curtos períodos para fornecer corrente de pico instantânea aos circuitos. Os casos típicos incluem suporte a surtos durante a inicialização, circuitos de acionamento de motores e barramentos CC de inversores e conversores.

3. Barramento CC para sistemas de conversão de energia

Em inversores, UPS, conversores de energia solar e acionamentos de motores, os capacitores eletrolíticos de alumínio funcionam como capacitores de barramento CC. Eles mantêm uma tensão estável no barramento CC e armazenam energia entre os estágios de conversão CA-CC e CC-CA.

4. Acoplamento e desacoplamento de sinais

Em circuitos de áudio e placas analógicas, os capacitores eletrolíticos bloqueiam a componente CC enquanto permitem a passagem do sinal CA para acoplamento. Eles também realizam um desacoplamento parcial para reduzir o ruído da fonte de alimentação em determinados módulos.

5. Circuitos de atraso e temporização

Juntamente com resistores, eles formam redes de temporização RC para atrasos simples e circuitos de acionamento de reset. Devido à corrente de fuga, não são adequados para temporização de alta precisão.

6. Partida de motores CA

Alguns capacitores eletrolíticos de alumínio de grande valor são utilizados como capacitores de partida para motores CA monofásicos, fornecendo energia para o deslocamento de fase durante a partida do motor.

Limitações de aplicação a considerar

- Eles são polarizados. A aplicação de tensão reversa pode causar danos ou falha catastrófica.

- Não são ideais para circuitos de alta frequência: uma ESR elevada resulta em desempenho inferior em frequências mais altas.

- A temperatura de operação e a corrente de ondulação influenciam fortemente a vida útil. O calor elevado acelera a secagem do eletrólito e a degradação da capacitância.

- Evite circuitos de sinal de baixa corrente e alta precisão nos quais seja necessária uma corrente de fuga muito baixa.

Aplicações típicas

Adaptadores de alimentação

Os capacitores eletrolíticos de alumínio são amplamente utilizados em adaptadores de alimentação para suavizar a tensão retificada e reduzir a ondulação de saída, ajudando a fornecer energia CC estável.

Fontes de alimentação industriais

Eles são utilizados em fontes de alimentação industriais para armazenamento de energia e filtragem do barramento CC, proporcionando operação estável sob condições de carga variáveis.

Sistemas UPS

Em sistemas UPS, os capacitores eletrolíticos de alumínio fornecem armazenamento de energia de curto prazo e estabilização do barramento CC, ajudando a manter a alimentação contínua durante flutuações de tensão e transições de energia.

Eletrodomésticos

Eles são comumente encontrados em aparelhos como refrigeradores, máquinas de lavar, condicionadores de ar e televisores, onde ajudam a filtrar a alimentação e suprimir variações de tensão.

Controladores de motores

Em acionamentos e controladores de motores, eles funcionam como capacitores de barramento CC, absorvendo variações de tensão e fornecendo corrente transitória durante a operação do motor.

Equipamentos de áudio

Eles são utilizados para acoplamento de sinais e desacoplamento da fonte de alimentação em amplificadores e outros circuitos de áudio, ajudando a manter a operação estável do circuito.

Eletrônica automotiva e industrial

Os capacitores eletrolíticos de alumínio são utilizados em sistemas de controle automotivo, equipamentos de automação industrial e unidades de controle eletrônico, onde confiabilidade, armazenamento compacto de energia e estabilização da alimentação são importantes.

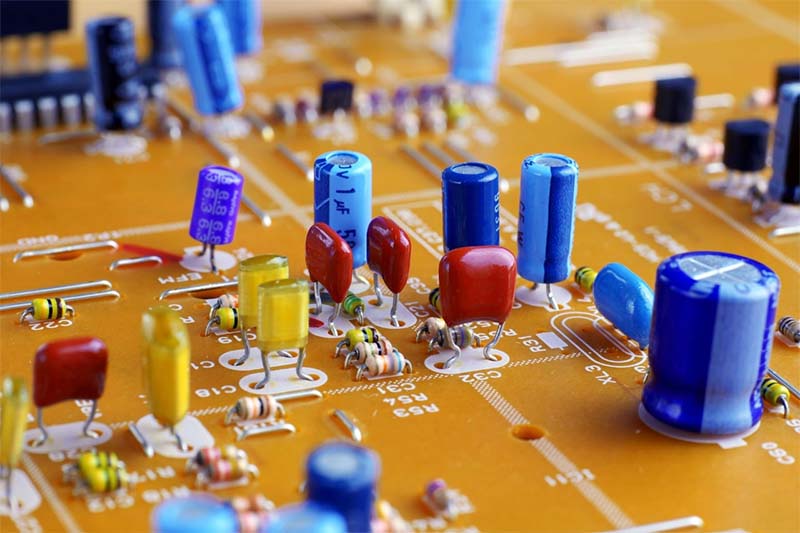

Алюминиевый электролитический конденсатор против керамического

Различные типы конденсаторов предлагают разные сочетания ёмкости, ESR, размера, номинального напряжения, срока службы и эксплуатационных характеристик. Хотя алюминиевые электролитические и керамические конденсаторы (MLCC) являются двумя наиболее широко используемыми типами, алюминиевые полимерные, плёночные конденсаторы и суперконденсаторы также имеют свои преимущества для определённых применений. В следующей таблице сравниваются эти пять типов конденсаторов, чтобы помочь понять их основные различия и выбрать подходящий конденсатор для вашего применения.

• Алюминиевые электролитические: высокая ёмкость при низкой стоимости.
• Алюминиевые полимерные: более низкий ESR и лучшие характеристики по току пульсаций.
• Плёночные: отличная стабильность, надёжность и низкие потери.
• Суперконденсаторы: чрезвычайно высокая ёмкость для накопления энергии.
• MLCC: компактные и отлично подходят для высокочастотных применений.

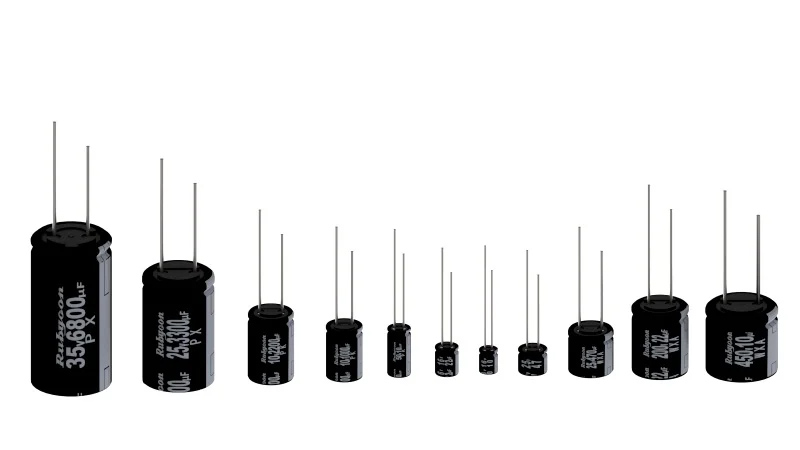

Как выбрать алюминиевый электролитический конденсатор для проектирования схемы

Алюминиевые электролитические конденсаторы широко используются для фильтрации источников питания, накопления энергии и применений в звене постоянного тока. Правильный выбор компонента и проектирование схемы имеют решающее значение для предотвращения преждевременного выхода из строя, чрезмерного нагрева и снижения производительности схемы.

Ёмкость

Выбирайте значение ёмкости с учётом требуемого времени удержания, уровня подавления пульсаций и тока нагрузки. Слишком малая ёмкость приводит к большим выходным пульсациям; чрезмерно высокая ёмкость увеличивает размер, стоимость и пусковой ток. Следует учитывать, что фактическая ёмкость снижается при низкой температуре. Всегда учитывайте допуск ёмкости и снижение характеристик при низких температурах.

Номинальное напряжение

Рабочее напряжение должно оставаться ниже номинального напряжения конденсатора. Рекомендуется использовать запас по напряжению: для стандартных коммерческих применений поддерживать непрерывное рабочее напряжение на уровне 70 %–80 % от номинального; для промышленных условий с импульсными перенапряжениями ограничивать его до 60 %–70 %. Никогда не подавайте обратное напряжение, поскольку даже кратковременное обратное смещение может разрушить оксидный диэлектрический слой.

Ток пульсаций и ESR

Эквивалентное последовательное сопротивление (ESR) вызывает нагрев при прохождении тока пульсаций через конденсатор. Превышение номинального тока пульсаций приводит к внутреннему перегреву, ускоряет испарение электролита и сокращает срок службы.

- Для цепей с высоким током пульсаций следует выбирать версии с низким ESR.

- Параллельное соединение нескольких конденсаторов позволяет распределить ток пульсаций и снизить общий ESR.

- Не следует создавать чрезмерный запас по току пульсаций только за счёт увеличения номинальной ёмкости.

Температурный диапазон

Температура окружающей среды напрямую определяет срок службы. Выбирайте компоненты с учётом максимальной температуры окружающей среды внутри корпуса. Помните, что саморазогрев от тока пульсаций увеличивает температуру относительно окружающего воздуха. Более высокая рабочая температура значительно сокращает ожидаемый срок службы.

Рекомендации по проектированию схемы

Защита от переполюсовки

Строго соблюдайте правильное подключение анода и катода. Обратное напряжение вызывает образование газа, вздутие или разрушение корпуса. Для схем, в которых возможно обратное напряжение, добавьте защитные диоды от переполюсовки или используйте неполярные электролитические конденсаторы.

Ограничение пускового тока

Электролитические конденсаторы большой ёмкости потребляют высокий импульсный ток при включении питания. Это может повредить выпрямители, переключатели и разъёмы. Для ограничения пускового тока используйте NTC-термисторы или активные схемы ограничения пускового тока.

Параллельное и последовательное соединение

Параллельное соединение: увеличивает общую ёмкость и способность выдерживать ток пульсаций. Подбирайте компоненты с согласованным импедансом для равномерного распределения тока.

Последовательное соединение: позволяет повысить суммарное выдерживаемое напряжение. Для предотвращения неравномерного распределения напряжения между отдельными конденсаторами необходимы балансировочные резисторы. Последовательного соединения алюминиевых электролитических конденсаторов обычно следует избегать, когда это возможно.

Конструкция размещения и тепловой режим

- Размещайте электролитические конденсаторы рядом с силовыми ИС или выходами выпрямителей, чтобы минимизировать индуктивность дорожек.

- Делайте контуры с высоким током короткими для снижения дополнительных пульсаций напряжения.

- Не размещайте конденсаторы рядом с источниками тепла, такими как силовые резисторы или трансформаторы. Обеспечьте достаточный воздушный поток для охлаждения.

- Не закрывайте вентиляционные отверстия конденсаторов и оставляйте достаточно места для возможного выхода газа.

Защита от импульсных и переходных процессов

Скачки напряжения при коммутации, сбросе нагрузки или индуктивных выбросах могут повредить конденсаторы. В сложных промышленных условиях используйте TVS или RC-снабберные цепи для ограничения переходных перенапряжений.

Для применений с высокими требованиями к надёжности рекомендуется параллельно использовать алюминиевые электролитические конденсаторы с MLCC небольшой ёмкости. Электролитические конденсаторы обеспечивают накопление энергии и фильтрацию низкочастотных помех; MLCC подавляют высокочастотные шумы и снижают общий импеданс системы.

Ведущий авторизованный дистрибьютор конденсаторов

Мы предлагаем широкий выбор конденсаторов от ведущих производителей, включая различные типы, характеристики и варианты корпусов.

Широкий выбор типов конденсаторов

Наш ассортимент включает алюминиевые электролитические конденсаторы, керамические конденсаторы (MLCC), алюминиевые полимерные конденсаторы, плёночные конденсаторы и суперконденсаторы. Благодаря широкому выбору значений ёмкости, напряжения, допусков и вариантов корпусов мы можем удовлетворить различные требования схем и применений.

Альтернатива алюминиевому электролитическому конденсатору

Если необходимый вам алюминиевый электролитический конденсатор снят с производства, стал труднодоступным или его цена значительно выросла, мы можем помочь найти подходящие альтернативные или заменяющие модели. На основе таких ключевых характеристик, как ёмкость, номинальное напряжение, допуск, ESR, ток пульсаций, размер корпуса и рабочая температура, мы можем подобрать совместимые варианты от разных производителей, чтобы поддержать стабильность поставок и контролировать затраты.

Ваш надёжный партнёр по подбору конденсаторов

Благодаря доступу к продукции различных брендов и тысячам моделей конденсаторов мы можем помочь вам найти компоненты для источников питания, промышленного оборудования, автомобильной электроники, бытовой электроники и других применений. Сообщите нам необходимые характеристики или номер детали, и мы поможем подобрать подходящее решение.

Итог

Когда алюминиевый электролитический конденсатор больше не подходит для конструкции из-за требований к пространству, частоте, сроку службы или поставкам, поиск альтернативы алюминиевому электролитическому конденсатору может открыть более подходящие варианты. Главное — сравнивать электрические и эксплуатационные требования схемы, а не заменять компонент только на основе ёмкости. Такой подход помогает инженерам сбалансировать производительность, надёжность и доступность компонентов при адаптации конструкции к различным требованиям применения.
