O que são transistores BJT e MOSFET?

Os transistores são componentes fundamentais dos circuitos eletrônicos modernos, desempenhando um papel importante na comutação, amplificação e controle de potência. Entre os muitos tipos de transistores disponíveis, os BJTs e MOSFETs estão entre os mais utilizados. Embora ambos possam controlar a corrente em um circuito, eles funcionam de maneiras diferentes e possuem características, vantagens e aplicações distintas. Neste artigo, vamos explorar o que são BJTs e MOSFETs, a diferença entre BJTs e MOSFETs e suas principais aplicações.

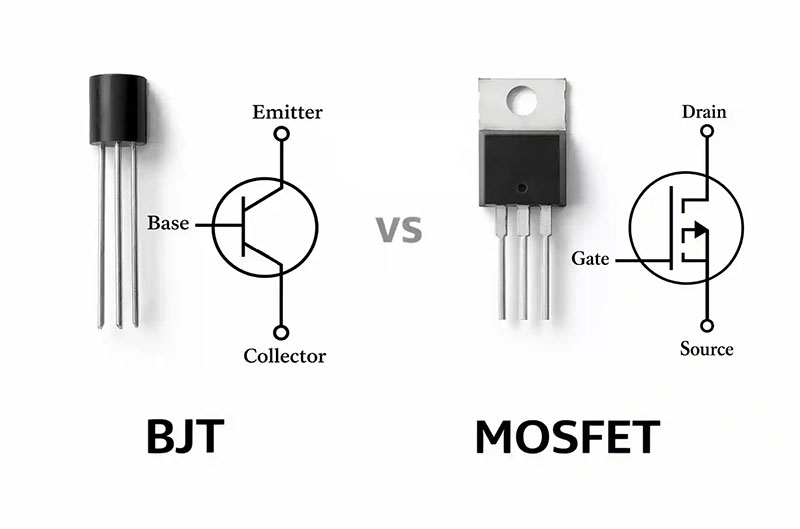

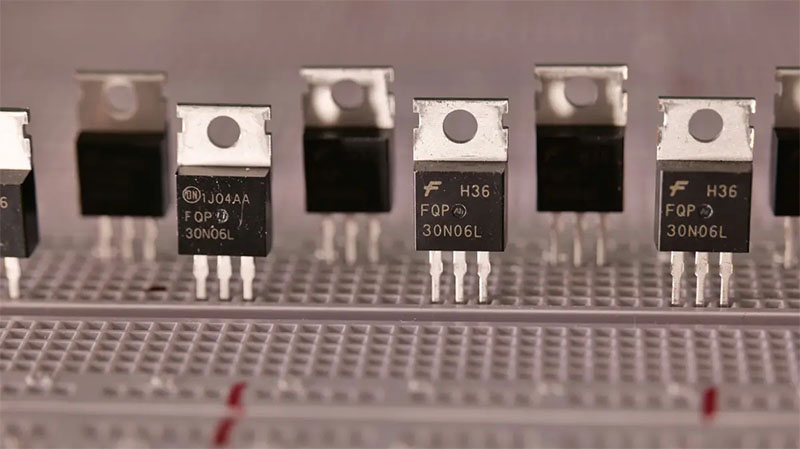

O que são transistores BJT e MOSFET

O que é um transistor BJT?

Um BJT (Transistor Bipolar de Junção) é um dispositivo semicondutor de três terminais que controla a corrente usando uma pequena corrente aplicada à sua base. Seus três terminais são emissor, base e coletor. Quando uma corrente de base adequada é aplicada, o transistor permite que uma corrente maior flua entre o coletor e o emissor, tornando os BJTs úteis para aplicações de comutação e amplificação de sinais.

O que é um transistor MOSFET?

Um MOSFET (Transistor de Efeito de Campo Metal-Óxido-Semicondutor) é um transistor de três terminais que controla a corrente principalmente por meio da tensão aplicada ao seu gate. Seus terminais são source, gate e drain. A tensão no gate cria um campo elétrico que controla a corrente que flui entre o source e o drain. Como o gate requer uma corrente contínua muito pequena, os MOSFETs são amplamente utilizados para comutação eficiente e gerenciamento de energia.

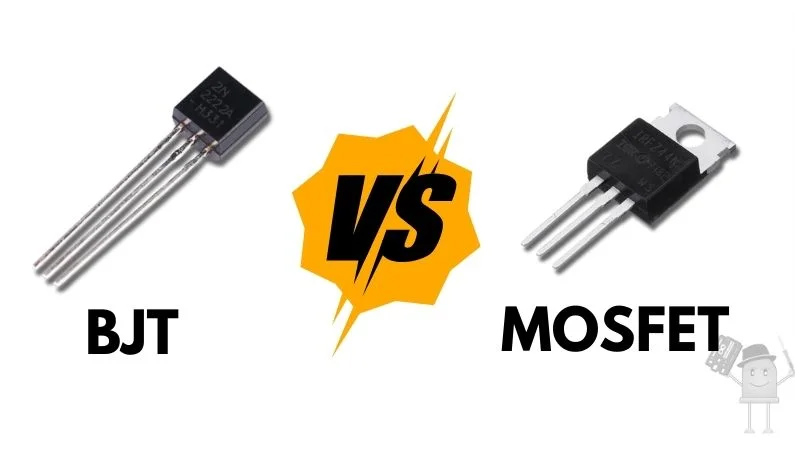

MOSFET vs. Transistores BJT

BJT - Transistor Bipolar de Junção

Um BJT é um transistor controlado por corrente. Ele utiliza uma pequena corrente que flui por um de seus terminais para regular uma corrente muito maior que passa pelos outros dois.

Um BJT possui três terminais:

Emissor - onde a corrente entra ou sai, dependendo do tipo

Base - o terminal de controle

Coletor - por onde flui a corrente principal

Quando uma pequena corrente é aplicada à base, ela "abre a passagem" e permite que uma corrente proporcionalmente maior flua do coletor para o emissor. Por isso, os BJTs são frequentemente descritos como amplificadores de corrente - uma pequena corrente de base controla uma corrente de coletor muito maior.

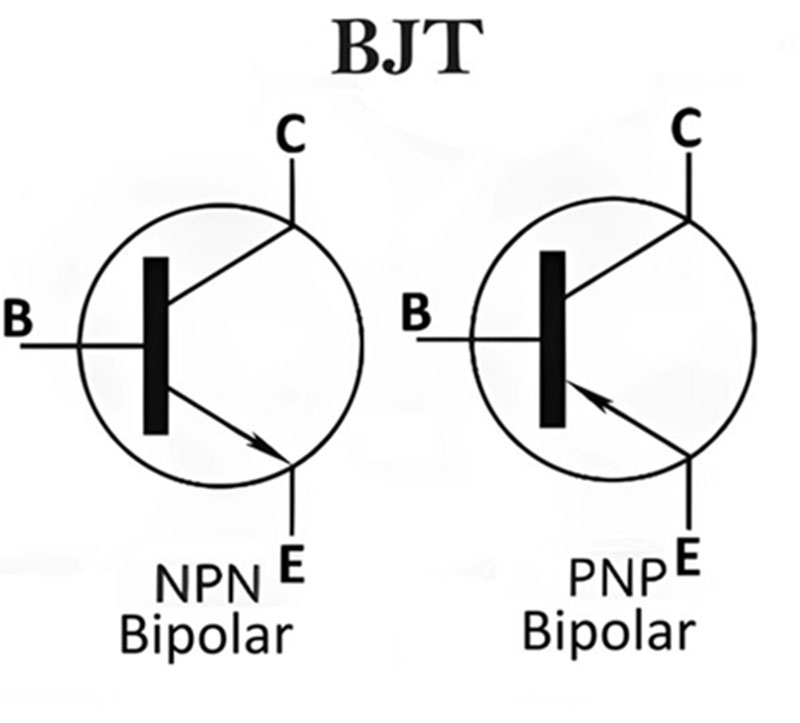

NPN e PNP

NPN - o tipo mais comum. A corrente flui do coletor para o emissor quando uma tensão positiva é aplicada à base em relação ao emissor. Ele liga quando a corrente flui para a base.

PNP - o tipo complementar. A corrente flui do emissor para o coletor, e ele liga quando a corrente sai da base ou quando a tensão da base fica abaixo da tensão do emissor.

Na prática, os transistores NPN são usados com mais frequência porque tendem a oferecer maior eficiência e velocidade, enquanto os transistores PNP são frequentemente combinados com NPNs em configurações push-pull ou usados para comutação no lado alto.

Como a base precisa de corrente contínua para permanecer ligada, os BJTs podem consumir mais energia do circuito de acionamento. Eles são amplamente utilizados em circuitos analógicos, amplificadores de áudio e aplicações de comutação de baixa a média potência.

MOSFET - Transistor de Efeito de Campo Metal-Óxido-Semicondutor

Um MOSFET é um transistor controlado por tensão. Em vez de depender da corrente de entrada, ele utiliza um campo elétrico gerado por uma tensão para ligar ou desligar a corrente.

Um MOSFET também possui três terminais:

Source - a fonte dos portadores de carga

Gate - o terminal de controle, isolado do canal por uma fina camada de óxido

Drain - por onde a corrente sai

Quando uma tensão é aplicada ao gate, ela cria um campo elétrico que atrai ou repele os portadores de carga no canal entre o source e o drain. Esse campo efetivamente abre ou fecha o caminho condutivo, permitindo ou bloqueando o fluxo de corrente.

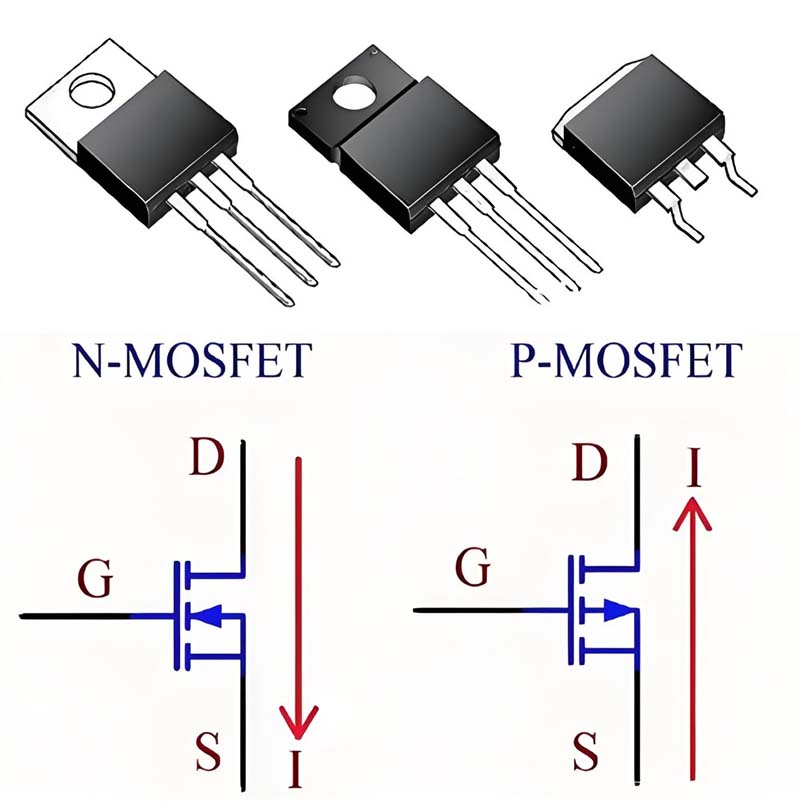

Canal N e Canal P

MOSFET de Canal N (NMOS) - conduz usando elétrons. Ele liga quando a tensão do gate é elevada acima da tensão do source. Os MOSFETs de canal N são os mais utilizados porque os elétrons se movem mais rapidamente do que as lacunas, proporcionando melhor desempenho de comutação e menor resistência de condução.

MOSFET de Canal P (PMOS) - conduz usando "lacunas" (a ausência de elétrons). Ele liga quando a tensão do gate é reduzida abaixo da tensão do source. Os dispositivos de canal P são comumente utilizados para comutação no lado alto e em lógica CMOS complementar junto com transistores NMOS.

A maior vantagem dos MOSFETs em geral? O gate é eletricamente isolado, portanto um MOSFET praticamente não consome corrente de entrada em regime permanente - ele precisa apenas de um sinal de tensão. Isso torna os MOSFETs extremamente eficientes em termos de energia e ideais para comutação de alta velocidade, fontes de alimentação, controle de motores e circuitos de lógica digital. Quase todo microprocessador é construído com MOSFETs.

Características dos transistores BJT

Bom ganho de corrente

Os BJTs podem usar uma corrente de base relativamente pequena para controlar uma corrente de coletor muito maior, proporcionando um bom ganho de corrente. Isso os torna adequados para aplicações como amplificação de áudio e processamento de sinais analógicos.

Excelente linearidade

Os BJTs geralmente oferecem boa linearidade em circuitos amplificadores analógicos, permitindo que os sinais de entrada sejam amplificados com precisão relativamente alta. Por isso, são amplamente utilizados em amplificadores de áudio e outras aplicações analógicas.

Requer corrente de entrada contínua

Os BJTs requerem corrente de base para manter seu estado de operação, o que significa que a entrada consome alguma energia. Em comparação com os MOSFETs, isso torna os BJTs menos vantajosos para aplicações de baixa potência e dispositivos alimentados por bateria.

Velocidade de comutação relativamente baixa

Os BJTs precisam armazenar e liberar carga durante a comutação, o que pode limitar seu desempenho em altas frequências. Como resultado, eles geralmente são menos adequados do que muitos MOSFETs para aplicações de comutação de alta velocidade.

Características dos transistores MOSFET

Alta impedância de entrada e baixa potência de acionamento

Os MOSFETs são controlados principalmente pela tensão aplicada ao gate. Como o gate requer praticamente nenhuma corrente de entrada contínua, os MOSFETs apresentam baixos requisitos de potência de acionamento, tornando-os especialmente adequados para dispositivos de baixa potência e alimentados por bateria.

Comutação rápida

Os MOSFETs podem ligar e desligar rapidamente, tornando-os altamente adequados para aplicações de comutação em alta frequência. Eles são comumente usados em fontes de alimentação chaveadas, conversores DC-DC, circuitos de controle de motores e outros equipamentos de eletrônica de potência.

Baixas perdas de condução

Muitos MOSFETs possuem baixa resistência de condução (RDS(on)), o que ajuda a reduzir as perdas de potência e a geração de calor quando o dispositivo está conduzindo. Isso pode melhorar a eficiência geral do circuito eletrônico.

Sensibilidade à descarga eletrostática

A fina camada isolante no gate do MOSFET pode ser sensível à descarga eletrostática (ESD) e a tensões excessivas no gate. Portanto, deve-se considerar uma proteção adequada contra ESD e uma proteção do gate durante o manuseio, a instalação e o projeto do circuito.

A temperatura afeta o desempenho de condução

A resistência de condução de um MOSFET normalmente aumenta à medida que a temperatura sobe, resultando em maiores perdas de condução. Em aplicações de alta potência, é necessário um sistema adequado de gerenciamento térmico e resfriamento para manter uma temperatura de operação apropriada.

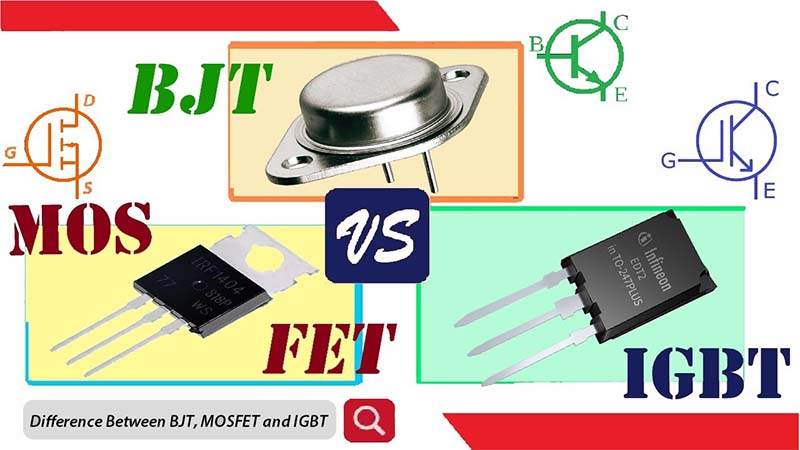

BJT vs. MOSFET vs. IGBT

BJT, MOSFET e IGBT são três tipos importantes de transistores utilizados para comutação, amplificação e controle de potência. Embora todos regulem a corrente em circuitos eletrônicos, eles diferem em seus métodos de controle, velocidade de comutação, capacidade de gerenciamento de potência e aplicações típicas.

BJT: Mais adequado para amplificação analógica e aplicações que exigem boa linearidade e ganho de corrente.

MOSFET: Ideal para comutação rápida, circuitos digitais, fontes de alimentação e aplicações de potência de baixa a média tensão.

IGBT: Projetado para aplicações de alta tensão e alta corrente, combinando o controle simples acionado por tensão de um MOSFET com a forte capacidade de gerenciamento de potência de um BJT. As aplicações comuns incluem acionamentos de motores, inversores industriais, sistemas de energia renovável e veículos elétricos.

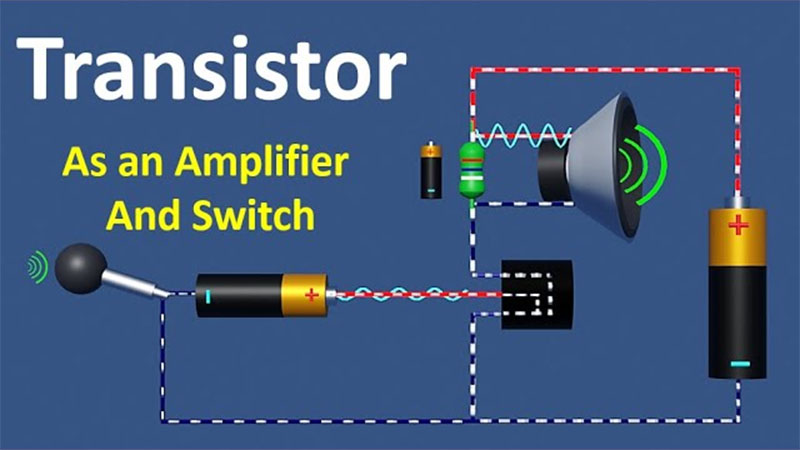

Para que Servem os Transistores MOSFET e BJT?

Os BJTs são dispositivos controlados por corrente, o que significa que a corrente de base é relativamente constante para controlar a corrente que flui pelo transistor. Eles oferecem bom ganho de corrente e excelente linearidade, sendo adequados para amplificação analógica e outras aplicações nas quais um desempenho de sinal estável é importante. No entanto, exigem corrente contínua de base para funcionar, o que pode aumentar o consumo de energia. Eles também podem gerar mais calor e geralmente apresentam desempenho de comutação mais lento do que os MOSFETs. Os BJTs também são usados em circuitos de comutação e aplicações de controle de motores nas quais suas características de condução de corrente e amplificação são vantajosas.

Os MOSFETs são dispositivos controlados por tensão, o que significa que a tensão aplicada ao gate controla a corrente que flui entre a source e o drain. Eles possuem impedância de entrada muito alta e exigem pouca corrente contínua no gate, permitindo uma operação eficiente com consumo de energia relativamente baixo. Os MOSFETs geralmente oferecem comutação mais rápida e maior eficiência do que os BJTs, sendo amplamente utilizados em circuitos lógicos digitais, fontes de alimentação, controladores de motores e outras aplicações de alta frequência e potência.

Para que Servem os MOSFETs?

1. Comutação de Potência

Os MOSFETs são amplamente utilizados como interruptores eletrônicos porque podem ligar e desligar a corrente rapidamente com consumo de energia relativamente baixo. Eles são encontrados com frequência em fontes de alimentação chaveadas, conversores CC-CC e reguladores de tensão.

2. Controle de Motores

Os MOSFETs são frequentemente usados para controlar a velocidade e a direção de motores CC, motores sem escovas e outros sistemas acionados por motores. Sua capacidade de comutação rápida ajuda a melhorar a eficiência do controle do motor.

3. Gerenciamento de Baterias

Os MOSFETs desempenham um papel importante em dispositivos alimentados por bateria e sistemas de gerenciamento de baterias. Eles podem controlar as correntes de carga e descarga, ajudando a proteger as baterias contra condições de sobrecorrente e curto-circuito.

4. Circuitos Digitais

Os MOSFETs são os dispositivos de comutação fundamentais usados na tecnologia CMOS. Eles formam a base de portas lógicas, processadores, dispositivos de memória e muitos outros circuitos integrados digitais.

5. Gerenciamento de Potência

Os MOSFETs são usados para regular e distribuir energia elétrica em computadores, equipamentos de telecomunicações, sistemas eletrônicos automotivos e sistemas industriais. Suas baixas perdas de condução podem ajudar a melhorar a eficiência geral do sistema.

6. Amplificação de Sinais

Os MOSFETs também podem ser usados como dispositivos amplificadores para aumentar a intensidade de sinais elétricos. Sua alta impedância de entrada e baixa corrente de entrada os tornam adequados para amplificadores de áudio, interfaces de sensores, circuitos de RF e outras aplicações de processamento de sinais analógicos.

Quais são as Aplicações dos Transistores Bipolares?

1. Amplificação de Sinais

Os BJTs são amplamente utilizados para amplificar sinais elétricos fracos. Seu alto ganho de corrente e boa linearidade os tornam úteis em amplificadores de áudio, interfaces de sensores e circuitos de processamento de sinais analógicos.

2. Aplicações de Áudio

Os BJTs podem fornecer uma amplificação estável e relativamente linear, sendo adequados para estágios de amplificadores de áudio e outros circuitos nos quais a reprodução precisa do sinal é importante.

3. Comutação Eletrônica

Os BJTs podem funcionar como interruptores eletrônicos, controlando uma corrente maior no coletor por meio de uma corrente menor na base. Eles são usados em acionadores de relés, circuitos de controle e diversas aplicações de comutação de baixa a média potência.

4. Regulação de Corrente

Os BJTs podem ser usados para controlar e estabilizar a corrente em circuitos analógicos. Eles são comumente encontrados em fontes de corrente, espelhos de corrente, reguladores de tensão e outros projetos de circuitos que exigem um controle de corrente previsível.

5. Circuitos Integrados Analógicos

Os BJTs continuam sendo importantes em muitos projetos de circuitos integrados analógicos, especialmente quando são necessários alto ganho, bom casamento ou características analógicas previsíveis. Eles são frequentemente usados em amplificadores, pares diferenciais e outros circuitos de processamento de sinais.

A diferença fundamental entre esses dois tipos de transistores dá aos BJTs uma vantagem em muitas aplicações analógicas, enquanto os MOSFETs são amplamente preferidos para circuitos digitais e comutação de potência. Nenhum dos dispositivos é inerentemente superior; a melhor escolha depende dos requisitos específicos do circuito.
