O que são controladores lógicos programáveis?

Controladores Lógicos Programáveis (CLPs) são componentes essenciais na automação industrial moderna, auxiliando os fabricantes a controlar máquinas, monitorar processos e melhorar a eficiência da produção. Este artigo apresenta para que servem os CLPs na indústria e explica seu importante papel na fabricação, especialmente na produção de eletrônicos, montagem de placas de circuito impresso, equipamentos de semicondutores e sistemas de teste automatizado.

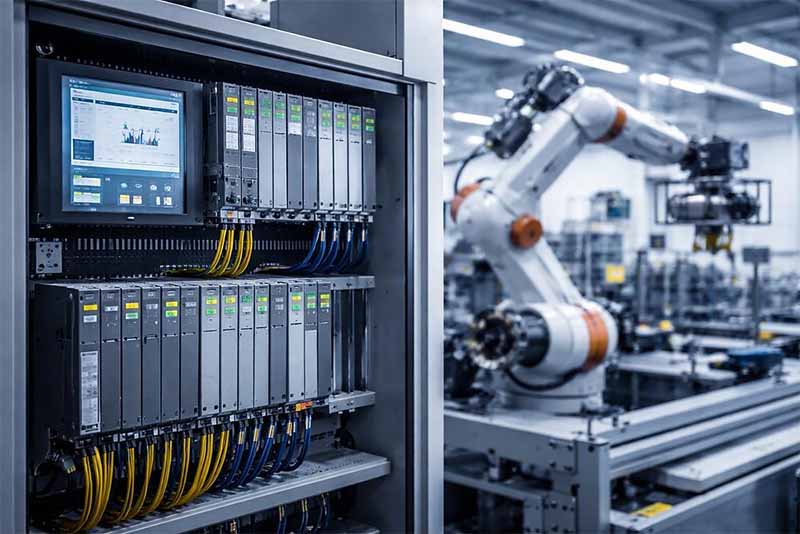

O que são Controladores Lógicos Programáveis?

Os Controladores Lógicos Programáveis (CLPs) são computadores industriais especializados projetados para automatizar e controlar máquinas, linhas de produção e processos industriais. Eles recebem sinais de sensores, processam os dados de acordo com uma lógica programada e enviam comandos para dispositivos de controle, como motores, válvulas, robôs e atuadores.

Características

Hardware robusto para aplicações industriais

Construído para suportar ambientes industriais adversos: ampla faixa de temperatura, vibrações, poeira, umidade e interferência elétrica. Computadores convencionais não conseguem operar de forma confiável nessas condições.

Lógica de controle programável personalizada

Engenheiros elaboram programas de controle para definir o comportamento dos equipamentos. A lógica pode ser modificada sem a necessidade de recabeamento do hardware. Os padrões de programação comuns incluem a IEC 61131-3, que suporta diagrama de contatos (LD), diagrama de blocos de função (FBD), texto estruturado (ST) e lista de instruções.

Sistema de entradas e saídas (E/S) digitais

Módulos de entrada coletam sinais de sensores, interruptores e detectores de proximidade.

Módulos de saída enviam comandos aos atuadores: motores, válvulas, contatores, iluminação

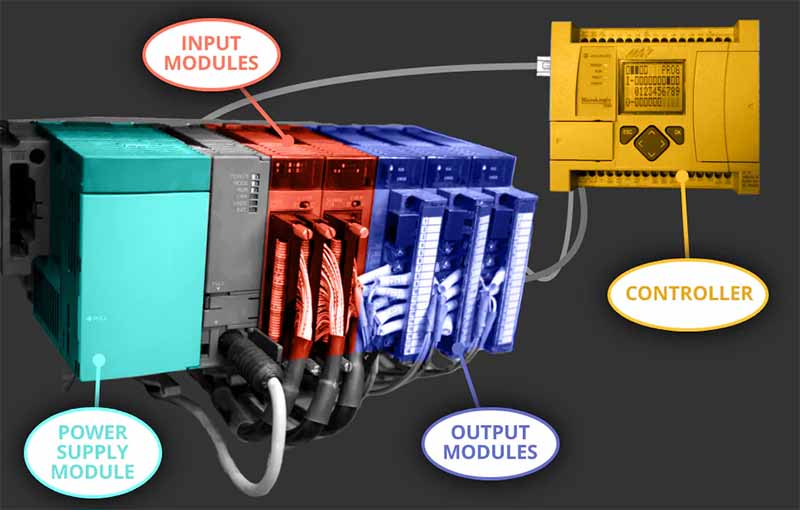

Principais componentes de um controlador lógico programável

Um sistema de CLP é composto por vários módulos de hardware coordenados para realizar a coleta de sinais, cálculos lógicos e o controle de equipamentos de campo.

1. CPU (Unidade Central de Processamento)

O processador principal que executa o programa de controle, processa dados de entrada, realiza cálculos lógicos e envia instruções de saída. Ele também gerencia a comunicação e a detecção de falhas.

2. Unidade de Memória

Memória de sistema: armazena o firmware operacional do CLP, não modificável pelos usuários.

Memória do usuário: guarda os programas de controle baixados, valores de referência e registradores de dados.

3. Módulos de Entrada/Saída (E/S)

Interface entre o CLP e os dispositivos de campo.

Módulos de entrada: recebem sinais de sensores, botões e interruptores.

Módulos de saída: acionam atuadores como motores, válvulas solenoides e indicadores.

As E/S podem ser digitais (ligado/desligado) ou analógicas (sinais contínuos de tensão/corrente).

4. Módulo de Alimentação

Converte a alimentação industrial CA ou CC em tensão CC estável de baixa voltagem para alimentar a CPU e todos os módulos internos.

5. Interfaces de Comunicação

Portas para conexão de IHMs, outros CLPs, robôs industriais, computadores e sensores. Protocolos comuns: Modbus, Profinet, Ethernet/IP.

6. Porta de Programação

Utilizada para conectar um notebook ou software de programação para envio, recebimento e depuração da lógica de controle.

7. Rack / Chassis (Barramento Traseiro)

A estrutura de hardware com barramento interno. CPU, fonte de alimentação e módulos de E/S são conectados ao rack para troca de dados.

8. Acessórios Opcionais

• Módulos de expansão de E/S para pontos de sinal adicionais
• IHM (Interface Homem-Máquina): tela sensível separada para operadores monitorarem e ajustarem os equipamentos
• Módulos de funções especiais: contadores de alta velocidade, controle de movimento, módulos de processamento analógico

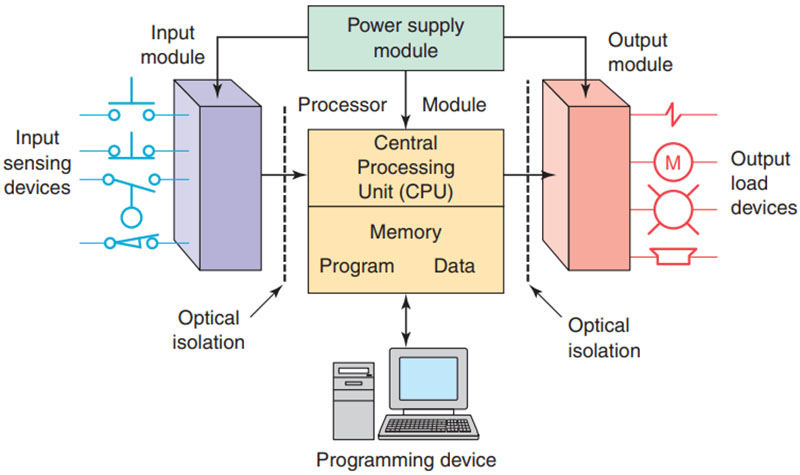

Como Funciona um CLP?

Um Controlador Lógico Programável (CLP) opera coletando sinais de entrada, processando dados por meio de seus circuitos eletrônicos internos e enviando comandos de controle aos dispositivos conectados. No núcleo de todo CLP existe uma combinação de componentes semicondutores e circuitos integrados (CIs) que possibilitam processamento rápido, comunicação confiável e controle preciso.

Processamento de sinal de entrada: O CLP recebe sinais de sensores, interruptores e dispositivos industriais por meio dos módulos de entrada. Esses módulos contam com componentes como conversores analógico-digitais (CADs), CIs de condicionamento de sinal e elementos de isolamento para converter os sinais reais em dados digitais que o CLP consegue processar.

Processamento de dados e lógica de controle: O módulo CPU do CLP utiliza microcontrolador (MCU), microprocessador (MPU), chips de memória e CIs de gerenciamento de energia (PMIC) para executar instruções programadas e tomar decisões de controle em tempo real.

Controle de sinal de saída: Após processar os dados de entrada, o CLP envia comandos para equipamentos externos como motores, válvulas e atuadores. Os circuitos de saída geralmente usam CIs driver, chips de interface e dispositivos semicondutores de potência para controlar com segurança cargas industriais de alta tensão ou alta corrente.

Comunicação e integração de sistemas: Os CLPs modernos exigem comunicação de alta velocidade com redes industriais e outros equipamentos de automação.

Operação contínua: Um CLP repete continuamente o ciclo de leitura de entradas, execução de programas e atualização de saídas. O desempenho e a estabilidade de seus CIs internos, processadores, dispositivos de memória e componentes eletrônicos afetam diretamente a eficiência e confiabilidade dos sistemas de automação industrial.

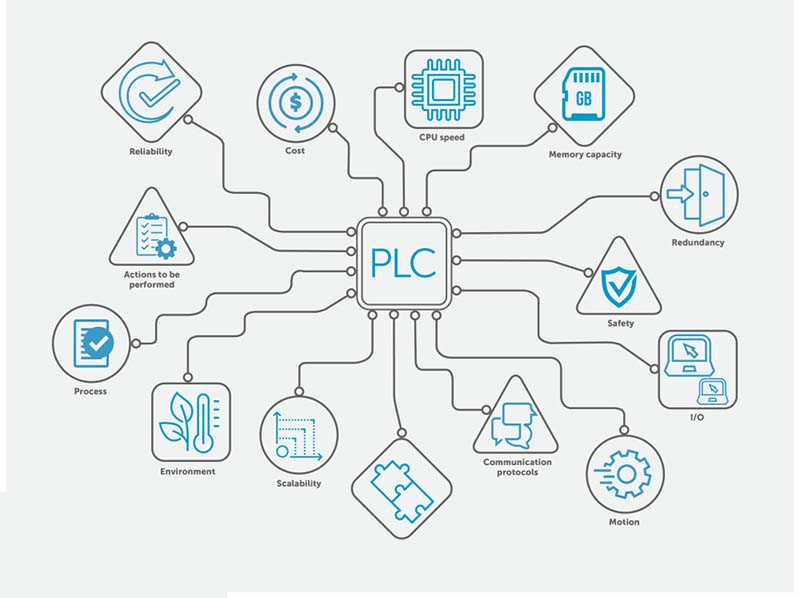

Para que são usados os CLPs na Indústria?

O que um controlador lógico programável faz em um sistema industrial? Os CLPs executam diversas tarefas de automação para garantir o funcionamento estável dos equipamentos de produção.

Processamento de sinais

Os CLPs recebem sinais digitais e analógicos de sensores de campo. Realizam filtragem de ruídos, conversão de dados, contagem de pulsos e processam sinais de retorno dos sensores para avaliar o estado dos equipamentos e acionar as ações de controle correspondentes.

Controle sequencial e lógico

Esta é a principal aplicação dos CLPs. Os controladores executam regras lógicas predefinidas para organizar o funcionamento sequencial das máquinas. Implementam intertravamentos, lógicas de partida e parada, acionamentos condicionais de esteiras, postos de montagem e equipamentos de embalagem, substituindo os circuitos de relés convencionais.

Controle temporizado

Os CLPs contam com temporizadores programáveis flexíveis para executar ações retardadas, intervalos e operações cíclicas. As funções de tempo controlam processos com comutação retardada de válvulas, paradas temporárias dos equipamentos e dosagem de materiais sem a necessidade de relés temporizados separados.

Controle de processos

Os CLPs monitoram e regulam constantemente os parâmetros físicos de produção: temperatura, pressão, vazão, nível de líquidos. Com módulos analógicos, controlam automaticamente bombas, aquecedores e válvulas para manter a estabilidade dos parâmetros do processo.

Controle de movimento

Os CLPs coordenam motores servo e motores de passo para realizar deslocamentos precisos. Suportam posicionamento, regulagem de velocidade, movimentos lineares e rotativos. São amplamente utilizados em tornos CNC, equipamentos de corte, robôs de carga e montagem automatizada.

Integração de comunicação

Os CLPs se conectam a painéis de operador, outros controladores, sensores e computadores industriais por meio de protocolos de comunicação industrial. A troca de dados permite monitoramento do sistema, configuração remota de parâmetros e criação de redes integradas de automação fabril.

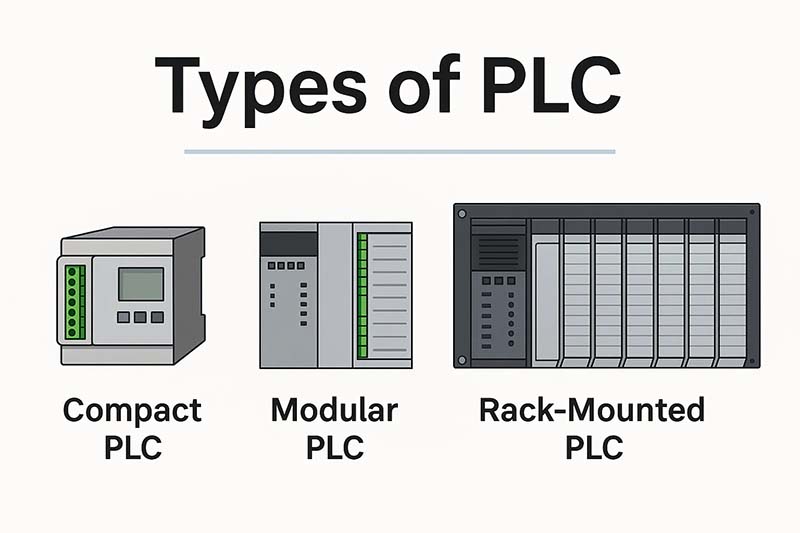

Quais são os Diferentes Tipos de CLP na Indústria de Manufatura

Os Controladores Lógicos Programáveis (CLPs) estão disponíveis em diversos tipos para atender aos requisitos de controle de várias aplicações de fabricação. Na fabricação eletrônica e automação industrial, a escolha do CLP geralmente depende de fatores como pontos de entrada/saída, velocidade de processamento, requisitos de comunicação e complexidade do sistema.

1. CLP Micro

Os CLPs micro são os menores controladores programáveis, equipados com 15 a 128 pontos de E/S. Possuem tamanho compacto, baixo consumo energético e custo reduzido. Quase não contam com funções de expansão e suportam apenas controle lógico extremamente simples. São utilizados principalmente em máquinas individuais pequenas e equipamentos de automação auxiliar simples na manufatura.

2. CLP Mini

Versão atualizada dos CLPs micro. Os CLPs mini oferecem 128 a 512 pontos de E/S além de opções básicas de expansão. Conseguem executar tarefas de controle sequencial relativamente complexas em comparação aos CLPs micro. São amplamente aplicados em máquinas embaladoras pequenas, sistemas de esteiras simples e equipamentos de processamento compactos.

3. CLP Fixo

Também conhecido como CLP integrado, o CLP fixo integra CPU, fonte de alimentação e pontos de E/S fixos em uma única unidade. A quantidade de E/S é definida e não pode ser expandida livremente. Apresenta desempenho estável e instalação simplificada. É adequado para equipamentos de automação de pequeno e médio porte padronizados com demandas de controle fixas nas fábricas.

4. CLP Modular

O CLP modular adota estrutura dividida montada em rack. CPU, fonte de alimentação, módulos de E/S e módulos de comunicação são independentes, podendo ser combinados e expandidos livremente conforme as necessidades de produção. Suporta uma grande quantidade de pontos de E/S e lógicas de controle complexas. É aplicado em linhas de produção de médio e grande porte, sistemas de automação multiposto e equipamentos de usinagem complexos.

5. CLP de Segurança

O CLP de segurança é um controlador industrial especializado que atende aos padrões internacionais de segurança industrial. Foi projetado para controles relacionados à segurança, em vez do controle de produção convencional. Executa funções como proteção de parada de emergência, monitoramento de portas de segurança e proteção contra falhas de equipamentos. É comumente utilizado em cenários de manufatura de alto risco, como linhas robóticas, equipamentos a laser e oficinas de soldagem automatizada.

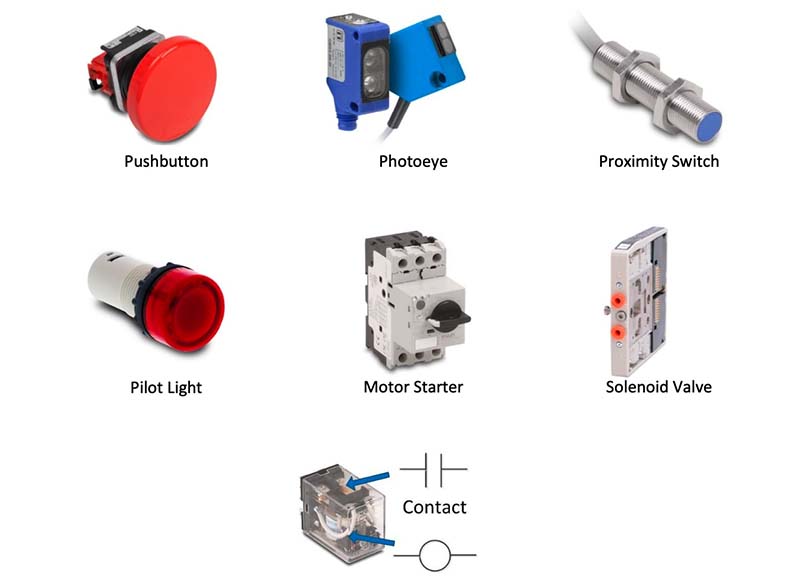

Diferentes Tipos de Entrada do CLP

Entradas Digitais

Recebem sinais discretos LIGADO/DESLIGADO de equipamentos de campo.

Entrada de Coletor (NPN): A corrente de carga flui para o terminal do CLP, comum em equipamentos asiáticos.

Entrada de Fonte (PNP): A corrente de carga sai do terminal do CLP, amplamente utilizada em sistemas europeus.

Dispositivos típicos: botões, fins de curso, sensores de proximidade, sensores fotoelétricos.

Entradas Analógicas

Recebem sinais contínuos variáveis para medição de grandezas físicas.

Dispositivos típicos: transmissores de temperatura, sensores de pressão, sensores de vazão.

Diferentes Tipos de Saída do CLP

Saída Analógica

Emite sinais contínuos de tensão ou corrente (4–20mA, 0–10V). Utilizada para ajustar inversores de frequência, válvulas proporcionais e reguladores.

Saída por Relé

Chave de contato eletromecânica. Suporta cargas CA/CC, ampla faixa de tensão. Velocidade de comutação baixa, vida útil limitada, adequada para cargas de liga/desliga de baixa frequência.

Saída por Triac (Tiristor Bidirecional)

Chave de estado sólido apenas para corrente alternada. Comutação rápida, longa durabilidade, sem faísca nos contatos. Funciona somente com cargas de corrente alternada.

Saída por Transistor

Chave de estado sólido apenas para corrente contínua. Comutação em alta velocidade, ideal para sinais de pulso, controle de servomotores e motores de passo. Suporta operação de alta frequência e só é compatível com cargas CC.

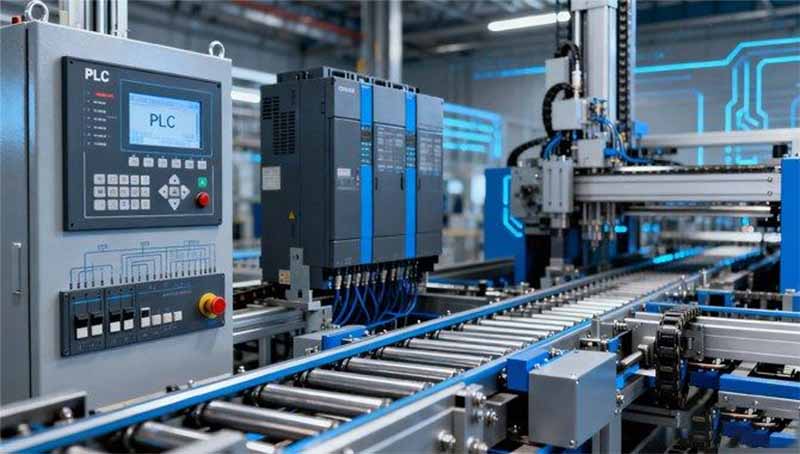

Quais são as Aplicações dos Controladores Lógicos Programáveis?

Os Controladores Lógicos Programáveis (CLPs) são amplamente utilizados na automação industrial para controlar máquinas, gerenciar processos produtivos e aumentar a eficiência da fabricação.

Fabricação de Eletrônicos

São comumente empregados em linhas de montagem de placas de circuito impresso, máquinas SMT, equipamentos de semicondutores, sistemas de teste de componentes e equipamentos de inspeção automatizada. Os CLPs auxiliam no controle dos movimentos das máquinas, sequências de produção e comunicação entre diferentes dispositivos para garantir fabricação estável e eficiente.

Linhas de Embalagem e Montagem

Muitas fábricas utilizam CLPs para controlar equipamentos automatizados de embalagem e montagem. Por exemplo, os CLPs podem gerenciar esteiras transportadoras, posicionamento de produtos, máquinas etiquetadoras, dosadoras e sistemas de triagem.

Maquinário Industrial

Os CLPs são amplamente integrados em equipamentos como máquinas CNC, máquinas de corte a laser, máquinas de solda a laser e outros sistemas de fabricação. Eles controlam o funcionamento das máquinas, movimento dos motores, funções de segurança e ciclos de produção, permitindo que operadores realizem processamentos precisos e repetíveis.

Indústria Automotiva

Nas fábricas de automóveis, os CLPs controlam equipamentos produtivos, como máquinas de solda robótica, linhas de montagem e sistemas de inspeção. Eles coordenam diferentes máquinas para garantir a fabricação precisa e eficiente de veículos.

Sistemas de Movimentação de Materiais

Os CLPs são frequentemente usados em sistemas que transportam produtos ou materiais dentro de fábricas e armazéns. Controlam sistemas de esteiras, elevadores, equipamentos de armazenamento automático e máquinas de triagem para melhorar a eficiência do transporte e reduzir mão de obra manual.

Os CLPs oferecem controle confiável em tempo real para sistemas automatizados modernos. Sua flexibilidade, durabilidade e facilidade de programação os tornam componentes essenciais em fábricas desde a fabricação eletrônica e produção de maquinário até embalagem e logística.

Fornecedor de Componentes de Controladores Lógicos Programáveis

A EASTECH oferece uma linha completa de componentes para controle programável, incluindo controladores CLP, sistemas PAC, módulos de E/S e soluções de automação de controle de fabricantes líderes. Esses produtos são amplamente utilizados em equipamentos de fabricação automatizada, linhas de produção eletrônica e sistemas de controle industrial. Com experiência no fornecimento de componentes eletrônicos, a EASTECH ajuda os clientes a encontrar componentes de automação confiáveis para diversas aplicações industriais.

Conclusão

Os Controladores Lógicos Programáveis (CLPs) tornaram-se parte essencial da automação industrial moderna, permitindo que fabricantes alcancem controle preciso, maior eficiência e produção mais confiável. Desde montagem de PCBs e fabricação de componentes eletrônicos até testes automatizados e sistemas de fábricas inteligentes, as aplicações dos controladores lógicos programáveis continuam se expandindo em diversos setores. Ao adquirir componentes de CLP confiáveis, os fabricantes garantem desempenho mais estável dos equipamentos, aumentam a eficiência produtiva e otimizam os processos de automação com maior flexibilidade e precisão.
