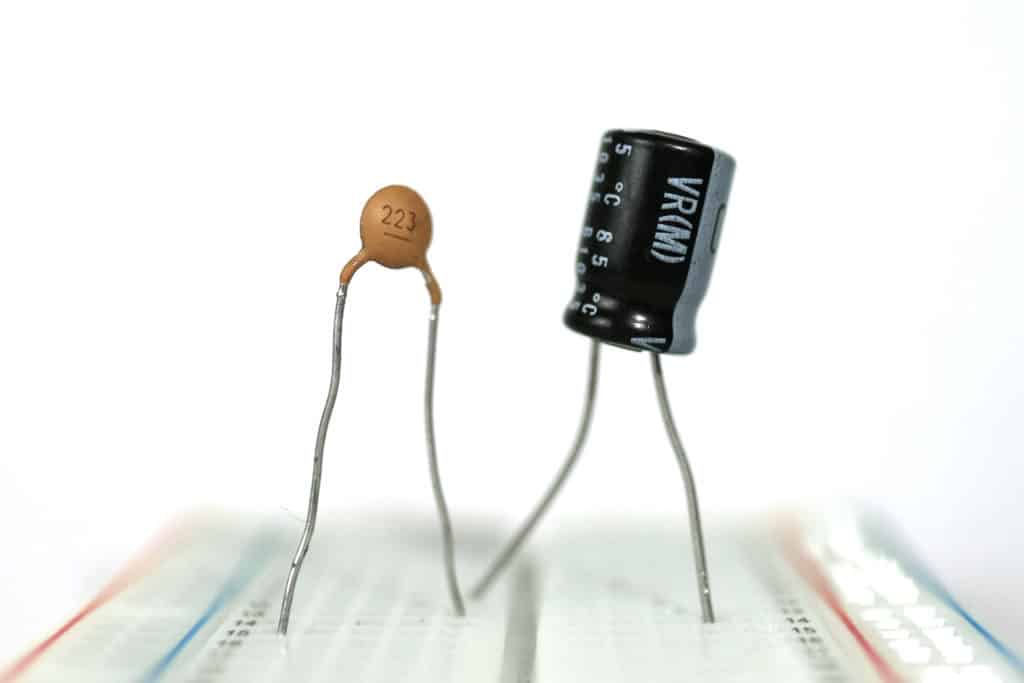

O que é um capacitor cerâmico?

O capacitor é um componente eletrônico passivo utilizado para armazenar e liberar energia elétrica. Ele é composto por dois eletrodos condutores separados por um material dielétrico isolante e é amplamente empregado em circuitos eletrônicos para filtragem, desacoplamento, acoplamento de sinais e armazenamento de energia. Com base no material dielétrico utilizado, os capacitores podem ser divididos em vários tipos, incluindo capacitores cerâmicos, capacitores eletrolíticos e capacitores de filme. Dentre eles, o capacitor cerâmico é um dos tipos de capacitores mais utilizados.

O que é um capacitor cerâmico? Ele utiliza materiais cerâmicos como camada dielétrica e apresenta vantagens como tamanho compacto, alta confiabilidade, baixa resistência série equivalente (RSE) e excelente desempenho em alta frequência. Essas características tornam o capacitor cerâmico em circuitos elétricos especialmente adequado para aplicações como filtragem de energia, desacoplamento de chips e processamento de sinais de alta frequência em dispositivos eletrônicos modernos.

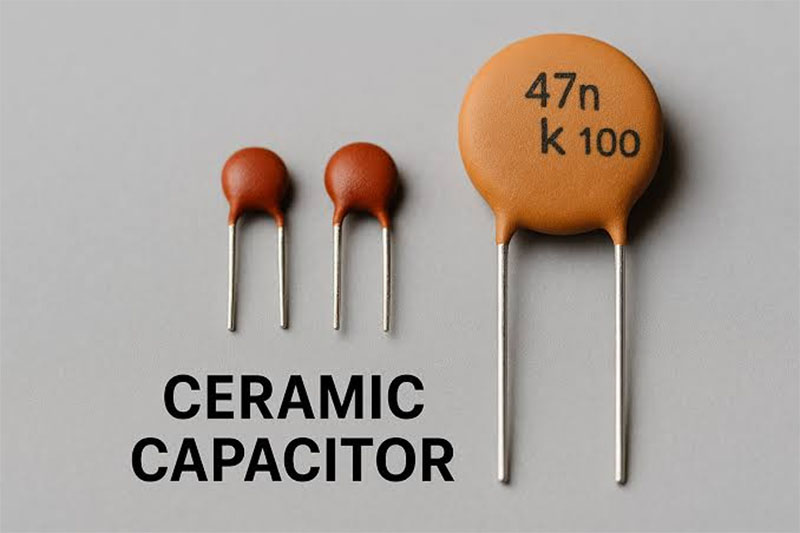

Quais são as Vantagens do Capacitor Cerâmico?

Os capacitores cerâmicos se tornaram um dos tipos de capacitores mais utilizados, principalmente porque atingem um excelente equilíbrio entre tamanho, desempenho, confiabilidade, custo e faixa de aplicação.

1. Tamanho reduzido, ideal para dispositivos eletrônicos miniaturizados

Os capacitores cerâmicos, especialmente os MLCC (Capacitores Cerâmicos Multicamadas), utilizam uma estrutura multicamadas composta por materiais dielétricos cerâmicos e eletrodos metálicos, possibilitando valores de capacitância elevados em tamanhos de encapsulamento extremamente pequenos. Por exemplo, encapsulamentos miniaturas como 0201, 0402 e 0603 são amplamente utilizados em dispositivos eletrônicos portáteis. Esse alto nível de integração atende aos requisitos de economia de espaço em produtos como smartphones, dispositivos vestíveis e equipamentos de inteligência artificial.

2. Excelente desempenho em alta frequência

Os capacitores cerâmicos possuem baixa resistência série equivalente (RSE) e baixa indutância série equivalente (ISE), permitindo responder rapidamente às variações de corrente nos circuitos e suprimir eficazmente ruídos de alta frequência. Portanto, são altamente adequados para desacoplamento de energia, filtragem de derivação e processamento de sinais em circuitos digitais de alta velocidade, especialmente para dispositivos semicondutores de alto desempenho como CPUs, GPUs e chips de comunicação.

3. Alta confiabilidade e longa vida útil

Diferente dos capacitores eletrolíticos, os capacitores cerâmicos não contêm eletrólitos líquidos, eliminando problemas de envelhecimento como secagem e vazamento do eletrólito. Como resultado, oferecem maior vida útil e maior estabilidade. Além disso, alguns capacitores cerâmicos de alto desempenho suportam amplas faixas de temperatura, tornando-os adequados para aplicações exigentes nos setores automotivo, industrial e aeroespacial que requerem alta confiabilidade.

4. Baixo custo e adequado para produção em massa

Os materiais cerâmicos são amplamente disponíveis e os processos de fabricação são altamente maduros. Em particular, os MLCC são produzidos por meio de métodos automatizados de produção em massa, possibilitando custos unitários menores.

5. Diversidade de tipos de produtos e ampla faixa de aplicação

Os capacitores cerâmicos estão disponíveis em vários tipos de dielétrico:

• Capacitores cerâmicos C0G/NP0: proporcionam estabilidade extremamente alta e são adequados para circuitos de precisão, circuitos de RF e circuitos de clock.
• Capacitores cerâmicos X7R e X5R: oferecem um bom equilíbrio entre capacitância e estabilidade, sendo os tipos mais comumente utilizados em dispositivos eletrônicos.
• Capacitores cerâmicos de alta constante dielétrica Y5V e Z5U: fornecem valores de capacitância mais elevados e são adequados para aplicações sensíveis ao custo.

Além disso, os capacitores cerâmicos estão disponíveis em diferentes tamanhos de encapsulamento, tensões nominais e faixas de capacitância, cobrindo uma ampla variedade de aplicações desde eletrônicos de consumo compactos até equipamentos industriais.

6. Excelente adaptabilidade térmica e ambiental

Alguns capacitores cerâmicos conseguem manter desempenho estável em uma ampla faixa de temperatura. Por exemplo, os MLCC de grau automotivo normalmente precisam atender a requisitos rigorosos de ciclagem térmica e confiabilidade. Portanto, são amplamente utilizados em veículos de nova energia, sistemas de gerenciamento de baterias (BMS), unidades de controle de motor (ECU) e outras aplicações exigentes.

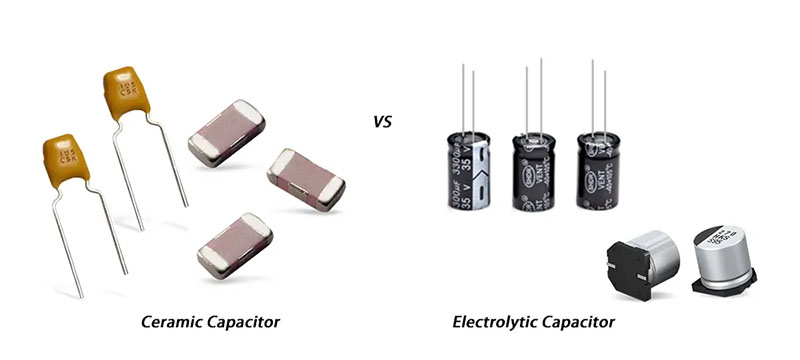

Capacitor Cerâmico vs. Capacitor Eletrolítico

Os capacitores cerâmicos utilizam materiais cerâmicos como camada dielétrica, enquanto os capacitores eletrolíticos usam um eletrólito como parte de sua construção. Os capacitores cerâmicos são preferidos para aplicações de alta frequência, compactas e de alta confiabilidade, ao passo que os capacitores eletrolíticos são comumente empregados para armazenamento de energia de alta capacitância e suavização de potência. O fator chave para escolher um capacitor é o valor de capacitância necessário. Se for preciso uma grande reserva de energia, o capacitor eletrolítico é a melhor escolha. Os capacitores cerâmicos geralmente são mais adequados para tarefas menores ou aplicações de alta frequência.

Vantagens dos capacitores cerâmicos em relação aos capacitores eletrolíticos

Tamanho menor: os capacitores cerâmicos, especialmente os MLCC, podem fornecer alta capacitância em encapsulamentos extremamente compactos.

Melhor desempenho em alta frequência: sua baixa RSE e baixa indutância tornam-os ideais para circuitos digitais de alta velocidade.

Maior vida útil: não contêm eletrólito líquido, evitando problemas de secagem e vazamento.

Maior confiabilidade: adequados para aplicações automotivas, industriais e de alta confiabilidade.

Vantagens dos capacitores eletrolíticos em relação aos capacitores cerâmicos

Maiores valores de capacitância: os capacitores eletrolíticos conseguem armazenar muito mais energia, sendo adequados para filtragem em larga escala.

Custo-benefício para alta capacitância: proporcionam alta capacitância a um custo inferior comparado às soluções cerâmicas equivalentes.

Capacitor Cerâmico vs. Capacitor de Tântalo

Os capacitores cerâmicos, especialmente os MLCC, oferecem excelente desempenho em alta frequência e miniaturização, enquanto os capacitores de tântalo proporcionam capacitância estável, alta eficiência volumétrica e desempenho confiável em circuitos de gerenciamento de energia.

Vantagens dos capacitores cerâmicos em relação aos capacitores de tântalo

Melhores características de alta frequência: baixa RSE e ISE tornam os capacitores cerâmicos ideais para circuitos de comutação rápida.

Funcionamento apolarizado: podem ser instalados em qualquer sentido, simplificando o projeto de circuitos.

Menor custo: os MLCC geralmente são mais econômicos para produção em massa.

Vantagens dos capacitores de tântalo em relação aos capacitores cerâmicos

Maior estabilidade da capacitância: os capacitores de tântalo mantêm a capacitância melhor sob tensão contínua em comparação com muitos MLCC de Classe 2.

Maior densidade de capacitância: conseguem fornecer maior capacitância em um encapsulamento menor do que muitos capacitores cerâmicos.

Baixa corrente de fuga: adequados para aplicações que requerem filtragem de energia estável.

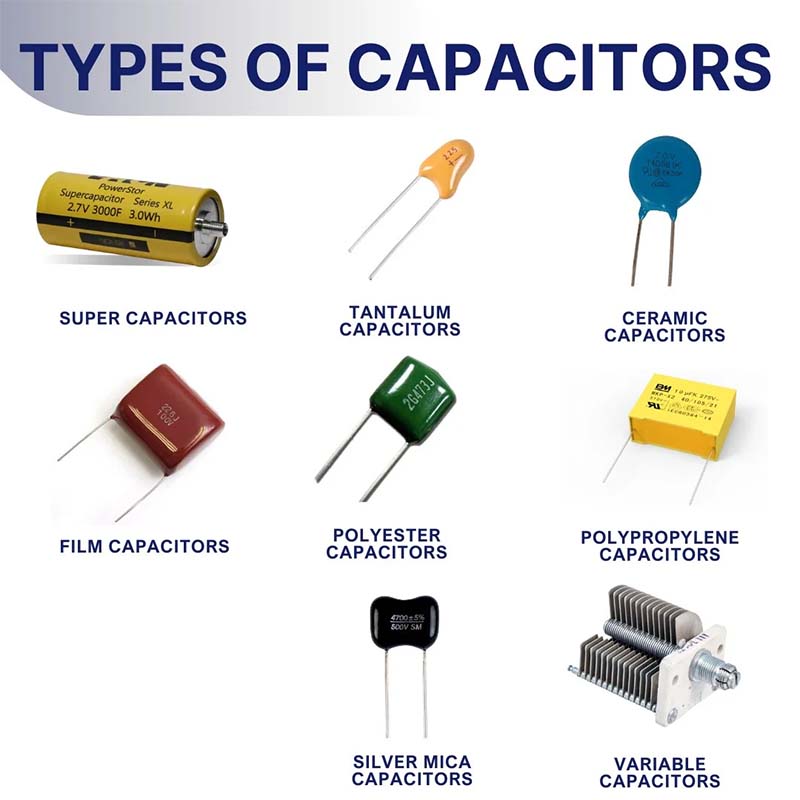

Quais são os tipos de capacitores cerâmicos?

Os capacitores cerâmicos podem ser classificados com base em seus materiais dielétricos, características elétricas e métodos de construção. Os tipos mais comuns incluem capacitores cerâmicos de Classe 1, capacitores cerâmicos de Classe 2, capacitores cerâmicos de Classe 3, capacitores cerâmicos multicamadas (MLCCs) e capacitores cerâmicos de disco. Dentre eles, os MLCCs são atualmente o tipo predominante utilizado em dispositivos eletrônicos modernos devido ao seu tamanho compacto e alto desempenho.

1. Capacitores Cerâmicos de Classe 1

Os capacitores cerâmicos de Classe 1 são capacitores de alta precisão que normalmente utilizam materiais dielétricos como C0G (NP0). Eles são projetados para aplicações que exigem excelente estabilidade e precisão, com variações muito baixas de capacitância causadas por temperatura, tensão ou envelhecimento. Comparados com outros capacitores cerâmicos, os capacitores de Classe 1 possuem valores de capacitância mais baixos, mas oferecem desempenho elétrico superior, baixa perda dielétrica e alta confiabilidade. São amplamente utilizados em circuitos de RF, osciladores, circuitos de temporização e equipamentos de medição de precisão, onde a estabilidade da capacitância é fundamental.

2. Capacitores Cerâmicos de Classe 2

Os capacitores cerâmicos de Classe 2 utilizam materiais de alta constante dielétrica, como titanato de bário, para obter valores de capacitância mais elevados em um encapsulamento menor. Comparados com os capacitores de Classe 1, eles proporcionam maior densidade de capacitância e são mais adequados para aplicações eletrônicas gerais. No entanto, sua capacitância pode variar com a temperatura, tensão aplicada e efeitos de envelhecimento. Os tipos dielétricos comuns incluem X7R, X5R e Y5V, amplamente utilizados para filtragem de energia, supressão de ruído, derivação e desacoplamento na eletrônica de consumo, industrial e automotiva.

3. Capacitores Cerâmicos de Classe 3 (Z5U)

O dielétrico Z5U proporciona alta densidade de capacitância com baixo custo. Faixa de temperatura de operação: +10°C ~ +85°C, variação de capacitância de +22%/-56%. Apresenta forte degradação por polarização contínua, desvio térmico evidente e envelhecimento significativo. Devido à faixa de temperatura de operação restrita e baixa estabilidade, o Z5U tem sido gradualmente descontinuado em projetos eletrônicos modernos e raramente aparece em novos esquemas de circuito.

4. Capacitores Cerâmicos Multicamadas (MLCCs)

Os capacitores cerâmicos multicamadas (MLCCs) são os capacitores cerâmicos mais amplamente utilizados na eletrônica moderna. Possuem uma estrutura multicamada, onde múltiplas camadas de material dielétrico cerâmico e eletrodos metálicos internos são empilhadas alternadamente e conectadas para formar um capacitor compacto de alta densidade de capacitância, permitindo que os fabricantes obtenham valores elevados de capacitância em encapsulamentos extremamente pequenos. Os MLCCs oferecem baixa resistência série equivalente (RSE), excelente desempenho em alta frequência, alta confiabilidade e tamanho miniaturizado, tornando-os ideais para projetos de circuitos de alta densidade.

5. Capacitores Cerâmicos de Disco

Os capacitores cerâmicos de disco utilizam um dielétrico cerâmico em formato de disco com eletrodos metálicos revestidos em ambos os lados. Comparados com os MLCCs, têm uma estrutura mais simples e são normalmente utilizados em aplicações que exigem resistência a alta tensão e relação custo-benefício. Os capacitores cerâmicos de disco proporcionam boa estabilidade e desempenho de isolamento, sendo adequados para circuitos de fonte de alimentação, supressão de interferência eletromagnética, circuitos de segurança e equipamentos eletrônicos de alta tensão.

Comparação entre diferentes tipos de capacitores cerâmicos

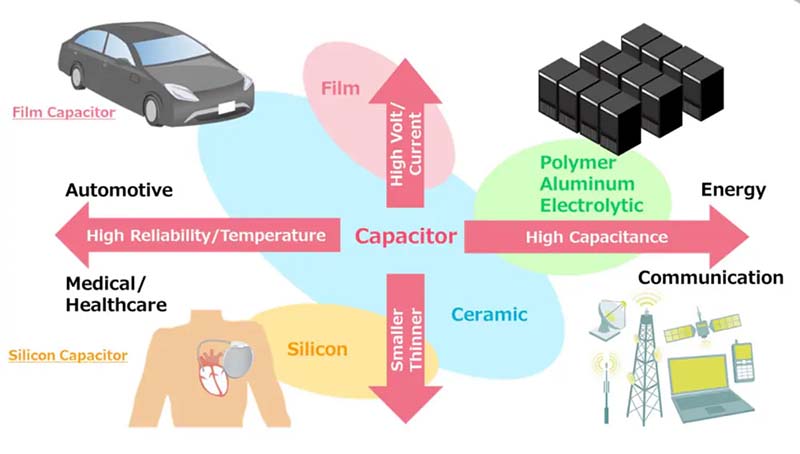

Para que servem os capacitores cerâmicos?

Os capacitores cerâmicos são amplamente utilizados em circuitos eletrônicos para armazenamento de energia, filtragem de sinais, supressão de ruído e estabilização de tensão.

1. Aplicações de desacoplamento e derivação

Um dos usos mais comuns dos capacitores cerâmicos é o desacoplamento e derivação, especialmente em circuitos com circuitos integrados (CIs). Eles são posicionados próximos aos pinos de alimentação dos chips para fornecer uma tensão estável, fornecendo rapidamente corrente transitória quando o CI alterna entre estados de operação. Ao mesmo tempo, ajudam a reduzir ruído de alta frequência na fonte de alimentação e evitam que flutuações de tensão afetem o desempenho do circuito.

2. Filtragem de fonte de alimentação

Os capacitores cerâmicos são amplamente utilizados em circuitos de gerenciamento de energia para filtrar ondulações de tensão indesejadas e ruído elétrico. Eles suavizam tensões contínuas instáveis e melhoram a eficiência e confiabilidade de fontes de alimentação, reguladores de tensão e dispositivos alimentados por baterias. Devido à baixa RSE e resposta rápida, os MLCCs são comumente empregados em fontes de alimentação comutadas e circuitos conversores DC-DC.

3. Supressão de ruído e filtragem EMI

Os capacitores cerâmicos são eficazes na redução de interferência eletromagnética (EMI) e ruído de alta frequência gerado por circuitos eletrônicos. São frequentemente usados em circuitos de supressão de ruído, filtragem de entrada/saída e aplicações de segurança para evitar interferência entre componentes diferentes e aumentar a estabilidade geral do sistema.

4. Acoplamento e filtragem de sinais

Em circuitos analógicos e de comunicação, os capacitores cerâmicos são utilizados para acoplamento e filtragem de sinais. Eles permitem a passagem de sinais alternados enquanto bloqueiam componentes contínuos, auxiliando na separação de diferentes estágios do circuito. Capacitores cerâmicos de alta estabilidade, como os tipos C0G/NP0, são comumente utilizados em circuitos de RF, osciladores e aplicações de temporização que exigem processamento preciso de sinais.

5. Eletrônica automotiva

Os capacitores cerâmicos desempenham um papel importante nos sistemas eletrônicos automotivos graças à sua confiabilidade e capacidade de operar em ambientes adversos. São utilizados em unidades de controle de motor (ECUs), sistemas avançados de assistência ao motorista (ADAS), sistemas de gerenciamento de baterias de veículos elétricos, sensores e sistemas de entretenimento para filtragem de energia, processamento de sinais e estabilização de tensão.

6. Eletrônica de consumo e dispositivos móveis

A eletrônica de consumo moderna depende fortemente dos capacitores cerâmicos multicamadas (MLCCs) devido ao seu tamanho extremamente reduzido e alta densidade de capacitância. Smartphones, tablets, notebooks, smartwatches e outros dispositivos compactos podem conter centenas ou até milhares de MLCCs para regulação de energia, desacoplamento de processadores, filtragem de sinais de RF e proteção de circuitos.

7. Aplicações industriais e de alto desempenho

Os capacitores cerâmicos também são amplamente utilizados em equipamentos industriais, sistemas de telecomunicações, servidores e hardware de computação por IA. Sua alta confiabilidade, baixas perdas e resposta rápida os tornam adequados para aplicações que exigem operação estável, incluindo centros de dados, equipamentos de rede, controladores industriais e circuitos de alta frequência.

Os melhores capacitores cerâmicos multicamadas

Murata GRM188C80E107ME – MLCC 0603, 100μF, 2,5V

Murata GRM188C80E107ME é um capacitor cerâmico multicamadas de alta capacitância com encapsulamento compacto 0603 (métrico 1608), capacitância de 100μF e tensão nominal de 2,5V. Baseado nas características dielétricas X6S, oferece excelente densidade de capacitância e baixo desempenho de impedância em um espaço muito reduzido. Este capacitor foi projetado para suavização de fonte de alimentação, circuitos de desacoplamento e dispositivos eletrônicos compactos, sendo adequado para aplicações como smartphones, servidores e sistemas de computação avançada.

KYOCERA AVX KGM15CS60E107MT – MLCC 0603, 100μF, 2,5V

KYOCERA AVX KGM15CS60E107MT é um capacitor cerâmico multicamadas de alta densidade com dielétrico X6S no encapsulamento 0603, fornecendo 100μF de capacitância com tensão nominal de 2,5V. Combina tamanho compacto, características de baixa RSE e desempenho térmico confiável de -55°C~+105°C, tornando-o ideal para gerenciamento de energia, desacoplamento e aplicações de filtragem em eletrônica portátil, equipamentos industriais e circuitos de baixa tensão.

Murata GRM188R60E106ME – MLCC 0603, 10μF, 2,5V

Murata GRM188R60E106ME é um capacitor cerâmico X5R compacto 0603 com capacitância de 10μF e tensão nominal de 2,5V. Proporciona um bom equilíbrio entre capacitância, tamanho e custo, sendo uma das soluções MLCC comumente utilizadas para desacoplamento, filtragem de ruído e estabilização de fonte de alimentação em dispositivos móveis e sistemas embarcados.

Samsung CL10A106MQ8NNNC – MLCC 0603, 10μF, 6,3V

Samsung CL10A106MQ8NNNC é um capacitor cerâmico multicamadas amplamente utilizado com 10μF de capacitância e classificação de tensão de 6,3V. Com encapsulamento SMD compacto e características dielétricas X5R confiáveis, é frequentemente selecionado para eletrônica de consumo, dispositivos IoT, circuitos de energia e aplicações genéricas de desacoplamento.

TDK C1608X7R1A106K080AC – MLCC 0603, 10μF, 10V

TDK C1608X7R1A106K080AC é um MLCC com dielétrico X7R projetado para aplicações que exigem melhor estabilidade térmica. Fornece 10μF de capacitância, tensão nominal de 10V e encapsulamento 0603, sendo adequado para eletrônica automotiva, sistemas de controle industrial e circuitos de fonte de alimentação onde confiabilidade e desempenho estável são importantes.

KEMET C0603C104K5RACTU – MLCC 0603, 0,1μF, 50V

KEMET C0603C104K5RACTU é um popular capacitor cerâmico de uso geral com capacitância de 0,1μF e tensão nominal de 50V no encapsulamento compacto 0603. É amplamente utilizado como capacitor de desacoplamento e derivação para circuitos integrados, ajudando a suprimir ruído de alta frequência e manter o fornecimento estável de energia em circuitos digitais e analógicos.

Fornecedor completo de capacitores e componentes passivos - A Eastech disponibiliza uma seleção abrangente de soluções de capacitores de alta qualidade para diversas aplicações eletrônicas, incluindo MLCC (capacitores cerâmicos multicamadas), capacitores cerâmicos, capacitores eletrolíticos de alumínio, capacitores de filme, capacitores de tântalo, capacitores poliméricos e supercapacitores. Com acesso aos principais fabricantes de capacitores e uma ampla gama de especificações, ajudamos os clientes a adquirir componentes passivos confiáveis para eletrônica de consumo, sistemas automotivos, equipamentos industriais, fontes de alimentação, dispositivos de comunicação e outras aplicações eletrônicas avançadas.

Em resumo, os capacitores cerâmicos estão entre os componentes passivos mais utilizados em projetos eletrônicos modernos graças ao seu tamanho compacto, desempenho estável e excelentes características elétricas. As aplicações dos capacitores cerâmicos abrangem uma ampla variedade de áreas, incluindo gerenciamento de energia, processamento de sinais, eletrônica automotiva, sistemas de comunicação e dispositivos de consumo. À medida que as tecnologias eletrônicas continuam evoluindo para maior desempenho e formatos mais reduzidos, os capacitores cerâmicos permanecerão uma solução fundamental para obter sistemas de circuito estáveis e eficientes.
