O que são Unidades de Medida Inercial?

O que são unidades de medição inercial? Uma Unidade de Medição Inercial (IMU) é um sistema integrado composto por sensores multi-eixo de alta precisão, incluindo giroscópios, acelerômetros, magnetômetros e sensores de pressão. Ao combinar a velocidade angular triaxial dos giroscópios com os dados de aceleração linear triaxial, ela permite a medição precisa do movimento no espaço tridimensional. Diferente de um acelerômetro independente, uma IMU oferece capacidades de detecção tanto de movimento translacional quanto rotacional. Com a aquisição e processamento confiáveis de dados de múltiplos graus de liberdade, ela fornece informações de movimento estáveis, contínuas e abrangentes mesmo em ambientes dinâmicos complexos – tornando-se um fator chave ao escolher a melhor unidade de medição inercial para drones.

Como funcionam as Unidades de Medição Inercial MEMS?

A essência de uma IMU está na aplicação das leis do movimento de Newton. Ela não depende de sinais de GPS ou estações base; em vez disso, percebe as mudanças de velocidade e direção por meio das alterações físicas de seus sensores internos. Essa "autonomia" a torna indispensável em ambientes como garagens subterrâneas, túneis ou mar profundo.

Acelerômetro (Detecção de Movimento Linear)

Dentro de um acelerômetro, geralmente há uma pequena "massa de prova" suspensa entre placas capacitivas. Quando um objeto se move ou muda de velocidade, a inércia causa o deslocamento da massa, alterando assim o valor da capacitância. Ao medir essa mudança, a IMU pode detectar a aceleração linear ao longo dos eixos X, Y e Z.

Giroscópio (Detecção de Movimento Rotacional)

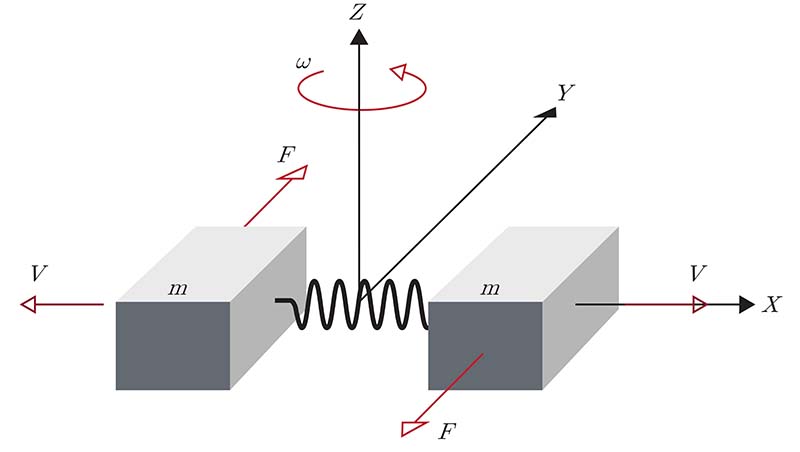

Os giroscópios utilizam o princípio da "força de Coriolis". Quando o sensor gira em torno de um eixo, a microestrutura vibratória interna é submetida a uma força lateral que causa deflexão. O sensor captura essa deflexão e a converte em dados de velocidade angular. Isso permite que a IMU saiba se um objeto está rolando, inclinando-se ou desviando.

Magnetômetro (Detecção de Orientação Absoluta)

Um magnetômetro funciona de forma semelhante a uma bússola eletrônica, determinando a direção absoluta de um objeto ao detectar o campo magnético da Terra. Ele é usado principalmente para corrigir o erro acumulado gerado pelo giroscópio ao longo do tempo (conhecido como "deriva"), garantindo a direção correta durante a navegação de longa distância.

Fusão de Dados e Estimativa de Atitude

Os dados brutos (aceleração e velocidade angular) são enviados para um processador e fundidos usando algoritmos como o filtro de Kalman. O acelerômetro é responsável por fornecer uma referência de inclinação de longo prazo, enquanto o giroscópio captura movimentos instantâneos e bruscos. Os dois se complementam para, finalmente, fornecer informações precisas de atitude 3D, velocidade e posição.

Quais Sensores São Usados em uma Unidade de Medição Inercial?

Uma IMU combina vários sensores, e seu projeto depende da complexidade do sistema e dos graus de liberdade necessários.

Acelerômetro (Essencial)

O acelerômetro é a base de qualquer IMU. Ele mede a aceleração linear ao longo de um ou mais eixos (geralmente X, Y e Z). Ao detectar a força da gravidade, ele também pode determinar a inclinação do dispositivo em relação à superfície da Terra quando em repouso.

Giroscópio (Essencial)

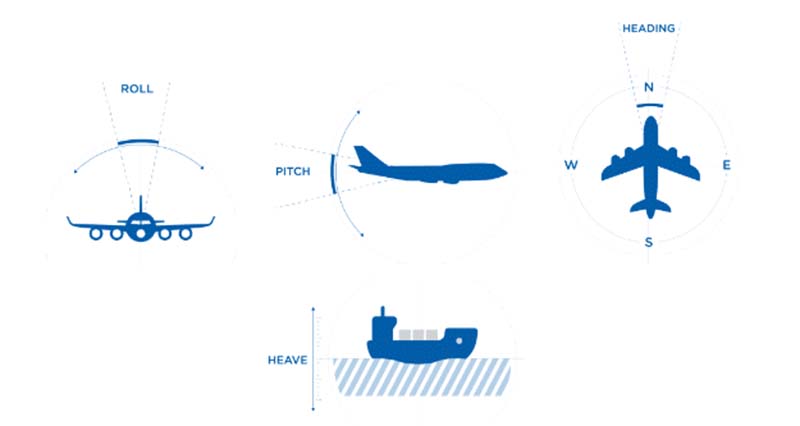

O giroscópio mede a velocidade angular, ou a taxa de rotação em torno dos três eixos (Rolagem, Arfagem e Guinada). Enquanto o acelerômetro informa a velocidade de movimento em linha reta, o giroscópio informa a velocidade de curva.

Magnetômetro (Comum em IMUs de 9 Eixos)

Muitas vezes chamado de bússola eletrônica, o magnetômetro mede a intensidade e a direção do campo magnético da Terra. Ele é usado para fornecer uma direção absoluta (Norte) e corrigir a "deriva" que os giroscópios naturalmente acumulam ao longo do tempo.

Sensor de Pressão / Barômetro (Opcional)

Em muitas IMUs avançadas, especialmente aquelas usadas em drones ou rastreadores de condicionamento físico vestíveis, um sensor de pressão barométrica é incluído. Ele mede a pressão atmosférica para determinar a altitude ou mudanças de altura, adicionando uma dimensão vertical mais precisa do que usar apenas a aceleração.

Sensor de Temperatura

A maioria das IMUs de alta precisão inclui um sensor de temperatura interno. Ele não é usado para informar o clima, mas para calibrar os outros sensores. Como os componentes MEMS (Sistemas Microeletromecânicos) são sensíveis ao calor, a IMU usa dados de temperatura para compensar o desvio térmico e garantir a precisão.

Por Que Escolher o Sensor MEMS para Seus Sistemas Não Tripulados

1. Miniaturização e Alta Integração

Os sensores MEMS (Sistemas Microeletromecânicos) integram estruturas mecânicas e circuitos eletrônicos em microchips de silício. Enquanto os giroscópios mecânicos tradicionais podem ter o tamanho de um punho, uma IMU MEMS tem apenas o tamanho de uma unha, com espessura geralmente inferior a 1 mm. Isso permite que sejam facilmente incorporados em smartphones, smartwatches e até dispositivos médicos implantáveis.

2. Consumo de Energia Ultra Baixo

Devido às suas dimensões físicas extremamente pequenas, a energia necessária para o funcionamento dos dispositivos MEMS é mínima. A corrente de operação de um sensor MEMS típico geralmente está na faixa de microampères (µA). Isso é crítico para dispositivos portáteis alimentados por bateria – como drones e rastreadores de condicionamento físico – prolongando significativamente a vida útil da bateria do dispositivo.

3. Alta Relação Custo-Benefício

Os sensores MEMS utilizam processos de produção em massa semelhantes aos dos semicondutores (como litografia e corrosão). Isso significa que milhares de sensores podem ser fabricados simultaneamente em uma única wafer, resultando em uma redução significativa do custo unitário.

4. Excelente Durabilidade e Resistência a Impactos

Diferente dos giroscópios mecânicos que contêm rolamentos e rotores complexos, o interior de um dispositivo MEMS é geralmente uma estrutura de silício sólida. Como essa microestrutura tem massa muito baixa, ela é excepcionalmente resistente a impactos e vibrações, tornando-a ideal para ambientes de alta dinâmica.

5. Digitalização e Facilidade de Integração

Os sensores MEMS modernos geralmente possuem Circuitos Integrados Específicos de Aplicação (ASIC) embutidos para processamento de sinais, fornecendo saída direta de sinal digital (como interfaces I2C ou SPI). Os desenvolvedores podem conectá-los diretamente a um MCU (Microcontrolador) ou SoC (Sistema em Chip) sem lidar com condicionamento complexo de sinal analógico, simplificando muito o projeto de circuitos.

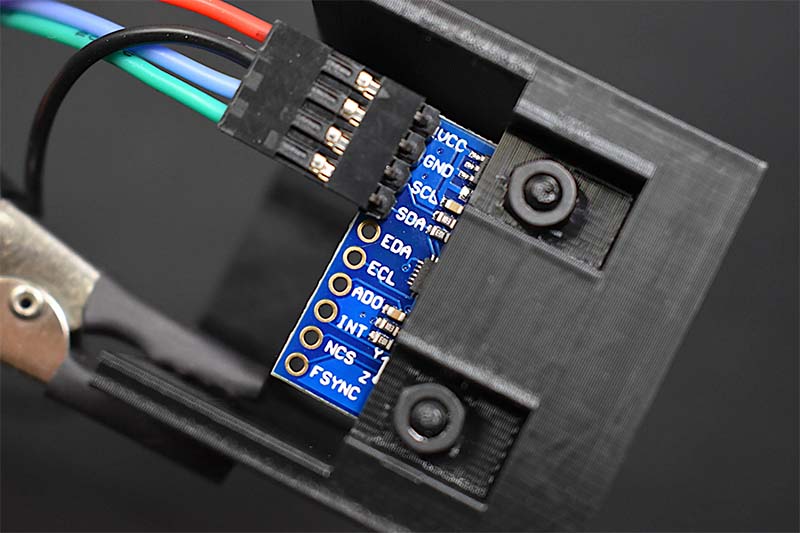

Como Calibrar uma Unidade de Medição Inercial?

1. Acelerômetro: Calibração Estática de Seis Lados

O sensor é colocado horizontalmente e permanece estacionário em cada uma de suas seis faces (direções positivas e negativas dos eixos X, Y e Z). Usando a gravidade da Terra ($1g$) como valor de referência padrão, o Desvio de Ponto Zero e o Fator de Escala do sensor são corrigidos comparando a saída real com os valores teóricos.

2. Giroscópio: Calibração de Deriva Estática

Em condições de imobilidade absoluta, os dados médios de saída do giroscópio são registrados por uma duração específica. Neste momento, a velocidade angular teórica deve ser $0^\circ/s$. Algoritmos de software são então usados para subtrair os pequenos desvios registrados durante este período, mitigando assim a deriva angular de longo prazo.

3. Magnetômetro: Calibração por Ajuste Esférico

O dispositivo é rotacionado em todas as direções dentro de um espaço 3D para coletar dados de campo magnético em todas as dimensões. Esses pontos de dados são ajustados a uma esfera matemática padrão. Através de transformações matemáticas, as interferências de Ferro Duro e Ferro Mole — causadas por metais circundantes ou componentes eletrônicos — são eliminadas.

4. Calibração de Compensação de Temperatura

As variações de saída do sensor são medidas em diferentes temperaturas dentro de uma câmara térmica controlada. Um modelo de erro de temperatura é então estabelecido, permitindo que a IMU compense automaticamente os desvios de dados causados por mudanças nas propriedades físicas com base nas leituras de temperatura em tempo real durante a operação.

5. Calibração Online Dinâmica

Durante a operação do sistema (como um drone em voo), os dados da IMU são comparados com informações externas como GPS ou Odometria Visual usando algoritmos como o Filtro de Kalman. Ao calcular os resíduos em tempo real, o sistema corrige dinamicamente os erros instantâneos do sensor que ocorrem durante o movimento.

Dicas de Calibração da IMU

Ao realizar a Calibração de Seis Lados, certifique-se de que a superfície esteja o mais nivelada possível. Mesmo uma inclinação de $1^\circ$ pode introduzir um erro de aproximadamente $0.017g$, o que pode impactar significativamente a precisão de sensores MEMS de alto desempenho.

Quais são as Aplicações da IMU?

Aproveitando a operação autônoma, amostragem em alta velocidade e forte capacidade de antinterferência, a Unidade de Medição Inercial (IMU) é amplamente utilizada em diversos setores, incluindo eletrônica de consumo, agricultura, indústrias externas e defesa.

1. Eletrônica de Consumo: Percepção e Interação Inteligente

Em smartphones e dispositivos vestíveis, a IMU é o cerne da experiência inteligente. Ela é usada para rotação automática de tela, algoritmos de pedômetro e controles de inclinação em jogos de corrida.

Câmeras de Ação: As IMUs medem e compensam o tremor da câmera para obter estabilização de vídeo profissional (EIS).

2. Drones e Robótica

A tecnologia IMU revolucionou os sistemas de drones, permitindo movimento preciso e controle de atitude — essencial para operações seguras e eficientes em várias indústrias.

2.1 Estabilização de Voo: A IMU é o "ouvido interno" do Controlador de Voo (FC). Ao monitorar ângulos de inclinação e vibrações em altas frequências, o algoritmo de controle de voo ajusta as velocidades do motor em intervalos de milissegundos.

2.2 Navegação Autônoma: Na ausência de intervenção do piloto, a IMU fornece capacidades contínuas de Dead Reckoning. Ela pode assumir a navegação integrando dados de movimento para estimar a posição, permitindo planejamento de rotação e Retorno Seguro para Casa (RTH) por curtas durações.

2.3 Estabilização de Gimbal: Para capturar imagens aéreas estáveis, os sistemas de gimbal requerem uma IMU dedicada ou dados de voo compartilhados. A IMU captura oscilações e vibrações do drone em tempo real, acionando os motores do gimbal para realizar contracompensações.

2.4 Evitação de Obstáculos: A IMU fornece feedback de movimento indispensável. Quando os sensores detectam um obstáculo, os dados precisos de aceleração e desaceleração da IMU permitem que o sistema calcule a menor distância de frenagem e a trajetória de desvio ideal.

2.5 Controle de VTOL e Pouso: Durante o Decolagem e Pouso Vertical (VTOL), a percepção do vetor de gravidade pela IMU determina a suavidade da manobra. Ela monitora a turbulência da plataforma para ajudar o drone a se alinhar precisamente com o centro de pouso.

3. Direção Autônoma e Sistemas Automotivos

Enquanto o GPS/GNSS fornece dados de localização, os sinais de satélite frequentemente desaparecem em túneis, cânions urbanos ou garagens subterrâneas. Nessas situações, a IMU usa o Dead Reckoning para estimar a posição e direção do veículo, preenchendo as lacunas de sinal. Além disso, é crítica para o Controle Eletrônico de Estabilidade (ESC) e detecção de colisões para acionamento de airbags.

4. Automação Industrial e Agrícola

• Industrial: As IMUs monitoram o estado de vibração de máquinas pesadas ou atuam como clinômetros para verificar a integridade estrutural de pontes e edifícios.
• Agricultura: Em drones agrícolas, a IMU garante altitude constante e ângulos de pulverização em terrenos irregulares. Mesmo durante aceleração, curvas ou mudanças de carga útil (conforme pesticidas são consumidos), a IMU mantém a estabilidade do bico para garantir cobertura uniforme e evitar falhas ou sobreposições de pulverização.

5. Análise Esportiva e Captura de Movimento

Ao usar sensores integrados com IMU nas articulações humanas, atletas podem registrar trajetórias de movimento precisas em tempo real — como o arco de um swing de golfe ou postura de corrida — para otimização de desempenho.

6. Aeroespacial e Marítimo: Navegação Precisa de Longo Alcance

Em mísseis, satélites e submarinos, a IMU é o componente central do Sistema de Navegação Inercial (INS). Como essas plataformas frequentemente não podem depender do GPS (por exemplo, submarinos no mar profundo ou mísseis em ambientes de alta interferência), IMUs de alta precisão — como Giroscópios Laser de Anel (RLG) ou Giroscópios de Fibra Óptica (FOG) — tornam-se a única referência de navegação para garantir precisão pontual em longas distâncias.

Como Escolher a Melhor IMU para UAV?

Escolher a melhor IMU (Unidade de Medição Inercial) para um UAV depende de equilibrar precisão, SWaP (Tamanho, Peso, Potência), robustez ambiental e custo em relação às necessidades específicas de sua missão.

1. Defina Sua Missão e Requisitos de Desempenho

Primeiro, esclareça seu caso de uso — ele determina diretamente a categoria e precisão da IMU:

DoF (Graus de Liberdade):

6-DoF: Giroscópio 3 eixos + Acelerômetro 3 eixos (controle de atitude básico, baixo custo).

9-DoF: + Magnetômetro 3 eixos (melhor precisão de direção, ideal para navegação; leve em consideração interferências magnéticas).

2. Avalie os Parâmetros Técnicos Principais

Desempenho do Giroscópio

Estabilidade de Viés: A especificação mais crítica — mede a deriva ao longo do tempo. Valores mais baixos = melhor estabilidade de longo prazo.

Densidade de Ruído (ARW): Afeta a tremor de curto prazo; crítica para pairagem suave e voo dinâmico.

Taxa de Atualização: ≥100 Hz para UAVs gerais; ≥500 Hz para voos de alta agilidade ou internos.

Desempenho do Acelerômetro

Estabilidade de Viés: Determina a precisão das estimativas de velocidade/posição.

Faixa: ±2g a ±16g para a maioria dos UAVs; maior para manobras de alta dinâmica.

Características de Deriva e Erro

Deriva de Viés em Operação: Quanto o viés muda durante a operação (chave para falhas de GPS).

Erro de Fator de Escala: Impacta a linearidade das medições.

3. Otimize o SWaP (Tamanho, Peso, Potência)

Os UAVs são altamente limitados por carga útil e bateria:

Tamanho/Peso: Drones pequenos (por exemplo, micro-UAVs) precisam de IMUs <50g e <30 cm³.

Consumo de Energia: Priorize <1W para UAVs a bateria; unidades de alta gama podem consumir 2–5W.

Fator de Forma: Invólucros compactos e robustos (por exemplo, alumínio) para integração nas fuselagens.

4. Garanta a Robustez Ambiental

Os UAVs operam em condições adversas — verifique:

Resistência a Vibrações: IMUs MEMS devem suportar vibrações de 5–20g (comum em multirotores); procure opções de montagem com isolamento de vibração.

Faixa de Temperatura: -40°C a +85°C para uso industrial; faixas mais amplas para missões militares/alta altitude.

Blindagem EMI: Crítica para UAVs com GPS, rádios ou ESC para evitar interferências eletromagnéticas.

5. Compatibilidade e Integração

Prontidão para Fusão: IMUs para navegação devem suportar fusão GNSS/IMU (por exemplo, EKF/UKF) para corrigir a deriva.

Interface de Comunicação: SPI/I2C para MEMS de baixo custo; RS-422/Ethernet para unidades táticas de alta gama.

Calibração: Unidades calibradas de fábrica (temperatura, viés) economizam tempo; suporte a calibração de campo é um diferencial.

Preço da Unidade de Medição Inercial (IMU)

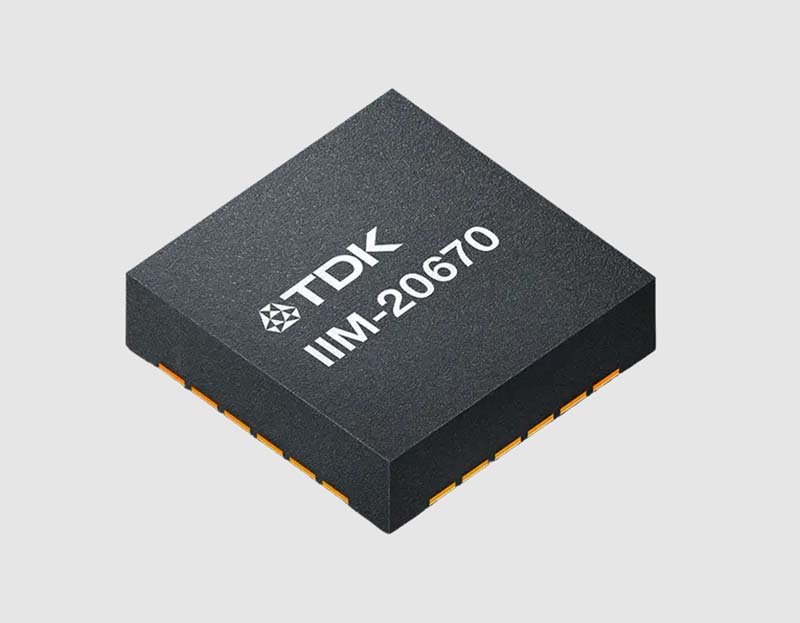

Ao selecionar uma IMU para UAV, como dos fabricantes de IMU TDK InvenSense, o preço da unidade de medição inercial para drone geralmente varia com base na categoria de desempenho e requisitos específicos de aplicação.

Modelos MEMS de 6 eixos e 9 eixos de consumo, incluindo ICM-42605, ICM-20602 e ICM-20948 para drones hobby e civis, custam $2–4, perfeitos para controle de atitude básico e tarefas de voo diárias. IMUs de alta confiabilidade industrial e automotiva das séries IIM e IAM, adequadas para UAVs agrícolas e de inspeção, têm preço de $10–20 por unidade, oferecendo melhor resistência à temperatura, supressão de vibração e estabilidade para ambientes externos complexos. Módulos de IMU prontos integrados e calibrados de fábrica custam 2–5 vezes o preço do chip nu, variando de $15 a $50.

Em conclusão, as Unidades de Medição Inercial desempenham um papel crítico nos modernos sistemas de detecção de movimento e navegação. Entender como cada sensor da unidade de medição inercial — como giroscópios, acelerômetros e outros componentes de suporte — trabalha em conjunto ajuda a escolher a IMU certa para aplicações específicas. Sejam usadas em UAVs, robótica ou sistemas de automação industrial e agrícola, as IMUs continuam a fornecer dados de movimento precisos e confiáveis para ambientes cada vez mais exigentes.
