Que circuitos integrados estão presentes em um sistema de drone?

Como núcleo inteligente de um drone, os circuitos integrados são responsáveis por funções essenciais como controle de voo, estabilização de atitude, navegação e comunicação. Com o uso crescente de drones em diversos setores, a demanda do mercado por chips de alto desempenho continua a aumentar rapidamente. Seja para montar um drone de corrida, um veículo aéreo não tripulado comercial de levantamento ou um modelo leve para consumo, ter o melhor guia de circuitos integrados para drones ao seu lado faz toda a diferença entre voos instáveis e um funcionamento confiável e de alto desempenho.

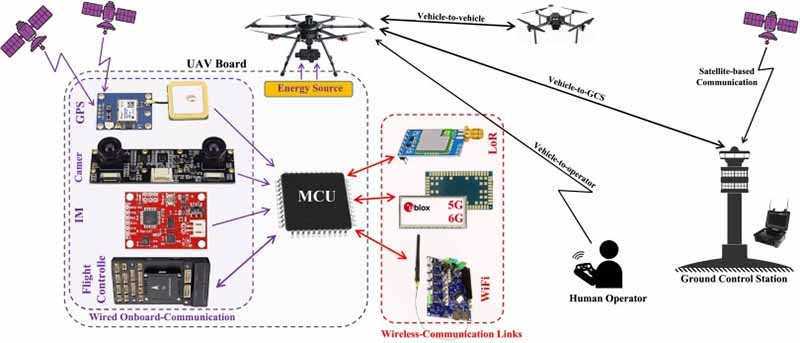

Quais circuitos integrados compõem o sistema de um drone?

Cada circuito integrado dentro do drone desempenha uma função única e insubstituível, trabalhando em conjunto para garantir voo estável, controle preciso e plena funcionalidade. Abaixo, apresentamos as funções dos circuitos integrados de drones e componentes eletrônicos para veículos aéreos não tripulados.

1. Microcontrolador de Controle de Voo

Como chip de processamento principal, ele coleta dados em tempo real de todos os sensores, executa algoritmos de controle de voo e converte os comandos do piloto em instruções executáveis. Gerencia ações básicas de voo como decolagem, pouso, pairar e ajuste de direção, além de suportar funções inteligentes como retorno automático e planejamento de rotas. Ele define a velocidade de resposta, a suavidade do voo e o desempenho geral de controle do drone.

MCU (Unidade de Microcontrolador)

Microcontroladores de grau industrial e automotivo são a escolha predominante por sua alta confiabilidade e estabilidade, servindo como núcleo da maioria dos sistemas de controle de voo de drones.

Aplicações:

• Decodificação de sinais do controle remoto
• Cálculo e estabilização de atitude
• Controle de velocidade dos motores
• Pairar, decolagem, pouso e navegação por waypoints
• Proteção contra falhas e tratamento de emergências
• Fusão de dados do barômetro, giroscópio e acelerômetro

Os microcontroladores são componentes essenciais tanto para drones de consumo quanto para veículos aéreos não tripulados industriais.

SoC Específico para Controle de Voo

Os SoCs específicos para controle de voo integram diversos periféricos e funções de aceleração por hardware em um único chip. São amplamente utilizados em drones de consumo produzidos em massa, auxiliando na simplificação do projeto de circuitos, redução do consumo de energia e melhoria da estabilidade geral do sistema.

Chips de Computação de IA

As soluções de inteligência artificial incluem principalmente FPGAs, NPUs e processadores de IA leves desenvolvidos para aplicações de visão computacional e reconhecimento inteligente.

Aplicações:

• Rastreamento de objetos
• Reconhecimento de pessoas, veículos e obstáculos
• Desvio autônomo de obstáculos
• Mapeamento e levantamento de terreno
• Reconhecimento facial
• Identificação de culturas em drones agrícolas
• Detecção de defeitos em drones de inspeção

Em plataformas de drones de alta gama, os chips de IA também são utilizados para análise de imagens em tempo real, planejamento inteligente de rotas e funções avançadas de voo autônomo.

A ST (STMicroelectronics) é o principal fornecedor de microcontroladores para controle de voo de drones:

Modelos de alto desempenho para drones industriais e profissionais: STM32H743VIT6, STM32H723VGT6, STM32F722RET6

Modelos intermediários para drones comerciais: STM32F405RGT6, STM32F401CCU6

Opções econômicas para drones de consumo: STM32F303CCT6, STM32F103C8T6

Outros chips de controle alternativos:

TI: TM4C129ENCPDT, TMS320F28335PGFA; Microchip: DSPIC33EP; Silicon Labs: EFM8BB51F16G, EFM8BB21F16G; NXP: MIMXRT1170DVL6A

Microcontroladores nacionais: Gigadevice GD32F4, Geehy APM32F405, CKS CKS32F103

2. CI de IMU e Sensores

Este tipo de circuito integrado inclui acelerômetros, giroscópios e chips de pressão barométrica. Eles monitoram continuamente a atitude, ângulo de inclinação, velocidade de voo e altitude do drone. Ao enviar dados de movimento de volta ao chip principal de controle, corrigem instantaneamente a postura de voo para evitar oscilações ou desvio, sendo essenciais para manter a estabilidade do voo.

IMU (Unidade de Medição Inercial: Giroscópio + Acelerômetro)

A IMU monitora em tempo real a atitude de voo, velocidade angular, aceleração e ângulo de inclinação do drone. Fornece dados cruciais para estabilização e controle de equilíbrio, garantindo um voo suave e responsivo em diversas condições de operação.

Chip de Sensor de Pressão Barométrica

Os chips de sensor barométrico medem com precisão a pressão atmosférica para calcular a altitude de voo. Habilitam a função de manter a altitude, permitindo que o drone permaneça em altura estável durante o pairar e voos autônomos.

Chips inerciais e giroscópios de alta precisão da ADI (Analog Devices)

Giroscópios profissionais: ADIS16488, ADIS16490, ADXRS453BRGZ-RL

Acelerômetros de alto desempenho: ADXL357BEZ-RL7, ADXL355BEZ-RL7, ADXL345BCCZ-RL7

Sensores de movimento da ST (STMicroelectronics)

LSM6DSV32XTR, LSM6DSV16XTR, LSM6DS3TR-C, amplamente utilizados em drones de consumo e comerciais para detecção integrada de aceleração e giroscópio.

Série profissional de IMU da TDK / InvenSense

Nova geração de alta precisão: ICM-40609-D, ICM-42688-P, ICM-45686, ICM-42670-P

IMUs universais clássicos: ICM-20602, ICM-20948, ICM-20689, ICM-42605, ICM-42607-P, ICM-42607-C

Sensores inerciais da Bosch

Principais combinações inerciais: BMI088, BMI270

Sensores de pressão barométrica (detecção de altitude)

Bosch: BMP388, BMP280;

Chips auxiliares de processamento de sinais (cadeia de sinais ADI)

ADL5561ACPZ, ADL5562ACPZ, AD9253BCPZ-105 para filtragem e amplificação de sinais dos sensores; AD9517-4ABCPZ fornece sinais de clock estáveis para os sensores.

3. CI de GPS e Posicionamento

Responsáveis pelo posicionamento por satélite e aquisição de coordenadas geográficas. Esses circuitos permitem que o drone defina sua localização em tempo real, realize pairamento em ponto fixo, acompanhamento inteligente e voo programado por waypoints. Chips de posicionamento de alto desempenho melhoram significativamente a precisão da navegação, especialmente em operações de longa distância ao ar livre.

Circuito Integrado de Posicionamento GPS / BeiDou

Os chips de posicionamento GPS e BeiDou oferecem navegação por satélite e rastreamento de localização. São essenciais para voos ao ar livre, suportando funções como retorno à base, manutenção de posição, navegação por waypoints e planejamento preciso de rotas.

Chips de Controle e Processamento de Radar / LiDAR

Trabalhando em conjunto com sensores de radar ou LiDAR, esses chips permitem detecção de obstáculos de alta precisão, prevenção de colisões e acompanhamento de relevo. São comumente utilizados em drones industriais, agrícolas de pulverização, de levantamento, mapeamento e inspeção, que demandam percepção avançada do ambiente.

4. CI de Acionamento de ESC

Atuam como ponte de energia entre o controlador principal e os motores do drone. Esses chips recebem sinais de controle e ajustam independentemente a corrente e a velocidade de rotação de cada motor. Influenciam diretamente a potência, agilidade e capacidade de carga do voo, garantindo saída de energia constante durante aceleração, desaceleração e curvas.

5. CI de Gerenciamento de Energia (PMIC)

Realiza a distribuição geral de energia, regulação de tensão e proteção da bateria de todo o dispositivo. Estabiliza a tensão de saída para diferentes chips e módulos, evita danos por sobretensão, subtensão e sobrecorrente, otimiza o consumo de energia e prolonga efetivamente a vida útil da bateria e o tempo de operação do drone.

Módulos de energia de alta eficiência da ADI (linha antiga LTC/LTM)

Conversores CC-CC multicanais: LTM4613IV, LTM4615IV, LTM4622IY

Gerenciamento de energia RF e de sinais: LTC5548IUDB, LTC5549IUDB, LTC5510IUF, LTC2262IUJ-14

CI de energia da Microchip: MIC69502WR

Chips conversor CC-CC da MPS (amplamente usados na alimentação secundária de drones): MP9943GQ-Z, MP9447GL-Z

CI de acionamento de motor (unidade de execução de potência): Fortior FD6288Q

6. CI de Comunicação e Transmissão

Incluem transceptores de sinais de controle remoto e chips de transmissão de imagem. Transmitem sinais de comando entre o controle remoto e o drone, e enviam imagens aéreas em tempo real para a estação terrestre. Circuitos de comunicação de qualidade reduzem a latência de sinal e aumentam a imunidade a interferências, evitando perda de sinal durante o voo.

Os chips RF são geralmente divididos em três categorias: comunicação de controle remoto, transmissão de vídeo e transmissão de dados/telemetria.

Chips RF de Controle Remoto

Os chips RF de controle remoto possibilitam a comunicação bidirecional entre o transmissor e o drone, garantindo execução estável dos comandos com alta imunidade a interferências. Mantêm sinais de controle confiáveis mesmo em ambientes eletromagnéticos complexos.

Chips RF de Transmissão de Vídeo

Os chips RF de transmissão de vídeo enviam imagens aéreas em tempo real do drone para a estação terrestre. Definem o alcance de transmissão, latência e estabilidade da imagem, fatores cruciais para fotografia aérea e aplicações FPV.

Chips RF de Transmissão de Dados (Telemetria)

Os chips RF de telemetria enviam dados de voo para o operador, incluindo atitude, posição GPS, estado da bateria, altitude e outros parâmetros do sistema. São amplamente utilizados em drones industriais que necessitam de links de dados confiáveis e de longo alcance para operações remotas e monitoramento de missões.

Transceptores RF e chips de transmissão de imagem da ADI

Transceptores RF de banda larga de alto desempenho: AD9361BBCZ, AD9363BBCZ

Comunicação sem fio LoRa de longo alcance: Semtech LR1121IMLTRT

Amplificador de potência RF: Skyworks SE5004L

Transmissor de vídeo: RichWave RTC6705A

SoC de processamento de vídeo e visão (compatível com transmissão de imagem):

SoC de IA Rockchip: RK3588M, RK3588J, RK3576

Chips de processamento de vídeo Hisilicon: SS928V100, SS928, Hi3516CV610

Chip de exibição OSD (auxiliar de transmissão de imagem): Microchip AT7456E

7. CI de Processamento de Áudio e Vídeo

Principalmente aplicados em drones com câmera para fotografia aérea. Esses chips processam, codificam e compactam imagens e vídeos capturados, suportam gravação em alta definição e transmissão em tempo real. Também trabalham com módulos de armazenamento para realizar gravação local de vídeos, gerando saída visual nítida e fluida.

Memória Flash: Winbond W25Q128JVSIQ, W25Q128JVPIQ (armazena dados de voo, registros e arquivos de vídeo)

Chips lógicos programáveis FPGA (para drones industriais de alta gama, processamento de sinais e aceleração de algoritmos):

AMD Xilinx: XC7Z020-2CLG400I

Intel Altera: 10M04DCF256I7G

A lista acima reúne os componentes de circuitos integrados recomendados para drones, abrangendo as principais tecnologias de semicondutores necessárias nos sistemas modernos de veículos aéreos não tripulados. Desde microcontroladores e SoCs específicos de controle de voo, até sensores IMU, chips barométricos, módulos de posicionamento GPS, chips de comunicação RF, processadores de IA e circuitos de acionamento de motores, cada componente desempenha papel fundamental para garantir voo estável, navegação precisa, gerenciamento eficiente de energia e percepção inteligente.

Aplicações dos Sistemas de Veículos Aéreos Não Tripulados

Drones de Fotografia Aérea para Consumidores

Os drones de consumo utilizam microcontroladores de voo para manter uma atitude de voo estável. Os chips de processamento e codificação de imagens realizam a captura e compactação de vídeos em alta definição, enquanto os chips de comunicação por radiofrequência garantem transmissão de vídeo com baixa latência e controle remoto responsivo. Os chips de posicionamento habilitam o voo por waypoints, rastreamento de objetos e função de retorno à base, assegurando um desempenho de fotografia aérea fluido e estável.

Drones de Logística e Entrega

Em aplicações logísticas, os chips de controle principal gerenciam o planejamento de rotas e a coordenação de voo. Os chips de posicionamento de alta precisão garantem pousos e entregas nos pontos corretos, ao passo que os chips de comunicação transmitem a localização em tempo real e o status da carga. Os chips de gerenciamento de energia otimizam a eficiência energética e ampliam a autonomia de voo, viabilizando operações de entrega em curtas distâncias e terrenos complexos.

Drones Agrícolas

Os chips de computação e visão por inteligência artificial identificam culturas, pragas e doenças nas plantações. Os chips de controle de voo e drivers de motores permitem o controle preciso do volume de pulverização e operação uniforme. Os chips de posicionamento suportam o voo totalmente autônomo sobre áreas rurais, aumentando significativamente a eficiência e a precisão agrícola.

Drones de Inspeção Industrial de Alto Risco

Os chips de fusão de múltiplos sensores coletam dados de imagens, distância e atitude de voo. Os chips de processamento de inteligência artificial analisam defeitos em equipamentos e riscos ambientais em tempo real. Os chips de telemetria de longo alcance transmitem dados de campo aos operadores, possibilitando a substituição segura de mão-de-obra humana em cenários de inspeção perigosos.

Drones de Corrida

Os processadores de controle de voo de alta frequência garantem resposta ultrarrápida aos comandos do piloto. Os chips de transmissão de vídeo de baixa latência fornecem visualização em primeira pessoa (FPV) em tempo real, enquanto os drivers de motores de alta velocidade proporcionam resposta rápida de empuxo, atendendo às exigências de manobras velozes e desempenho competitivo em corridas.

Drones de Mapeamento e Inspeção

Os chips de visão e processamento de imagens capturam imagens de alta resolução e geram modelos tridimensionais. Os chips de posicionamento GNSS, como GPS e BeiDou, asseguram dados geoespaciais de alta precisão para aplicações de levantamento e mapeamento.

Drones de Segurança e Aplicação da Lei

Os chips de reconhecimento por inteligência artificial identificam automaticamente pessoas e alvos anômalos. Os chips de comunicação permitem a transmissão de vídeo ao vivo e comandos de controle a longas distâncias, sendo adequados para patrulhas de grandes áreas, vigilância e operações de busca e resgate.

Desafios na Aplicação de Circuitos Integrados em Drones

1. Escassez de Chips Principais

Chips de alta tecnologia para drones, como processadores de voo, chips de inteligência artificial, sensores de alta precisão e chips de comunicação por radiofrequência, ainda apresentam baixa taxa de produção nacional e grande dependência de fornecedores estrangeiros. Somado a restrições geopolíticas e capacidade produtiva limitada dos fabricantes originais, ocorrem prazos de entrega longos, falta de estoque imediato e grandes oscilações de preços. Consequentemente, a produção de drones frequentemente sofre atrasos por conta da falta de componentes, revelando a vulnerabilidade da cadeia de suprimentos.

2. Equilíbrio entre Potência de Cálculo e Consumo de Energia

Drones industriais e comerciais demandam cada vez mais alto desempenho computacional para funções como evitação de obstáculos, reconhecimento de objetos e reconstrução 3D baseadas em inteligência artificial. No entanto, os drones são limitados pelo tamanho compacto e capacidade reduzida da bateria. Chips de alto desempenho geralmente causam consumo excessivo de energia, dificuldades de dissipação de calor e redução da autonomia de voo.

3. Limitações de Autonomia e Capacidade de Carga

Devido aos limites de densidade energética das baterias de lítio, a maioria dos drones convencionais possui autonomia de apenas 20 a 30 minutos. Modelos de grande capacidade de carga apresentam tempo de voo ainda menor e custos mais elevados. No quesito de chips, projetos com baixo consumo inadequados e eficiência de gerenciamento de energia abaixo do ideal limitam ainda mais o aumento da autonomia, restringindo fortemente a comercialização em larga escala para logística, inspeções de longo alcance e outras aplicações similares.

4. Canais de Aquisição Confiáveis

Com a alta demanda no setor de veículos aéreos não tripulados e constantes restrições na cadeia de suprimentos e capacidade produtiva, a escassez de chips continua sendo um grande desafio. Escolher um canal de aquisição estável e confiável é essencial para garantir o fluxo contínuo da produção e das atividades de pesquisa e desenvolvimento.
