O que é um transistor MOSFET em eletrônica?

O que é o transistor MOSFET em eletrônica? O MOSFET, sigla para Metal-Oxide-Semiconductor Field-Effect Transistor (Transistor de Efeito de Campo de Óxido de Metal-Semicondutor), é um tipo de transistor de efeito de campo (FET) com porta isolada. Como dispositivo semicondutor amplamente utilizado em equipamentos eletrônicos modernos, o transistor MOSFET em eletrônica de potência desempenha um papel crucial em conversão de energia de alta eficiência, regulagem de potência e aplicações de comutação de alta velocidade.

A condutividade do dispositivo é determinada pela tensão aplicada à porta, e com base nessa característica, os MOSFETs são principalmente usados para comutação de sinais e amplificação de sinais em circuitos eletrônicos.

O MOSFET é um dispositivo controlado por tensão. Sua diferença fundamental em relação ao JFET reside no uso de uma estrutura de porta de óxido metálico. O eletrodo da porta é separado do canal condutor de canal N ou canal P por uma fina camada isolante de dióxido de silício (SiO₂). A porta pode ser modelada como uma placa de capacitor, proporcionando isolamento elétrico e impedindo que a carga da porta flua diretamente para o canal. Isso permite que o dispositivo controle a condução por meio do campo elétrico.

Essa característica de isolamento confere aos MOSFETs resistências de entrada na faixa de megaohms, aproximando-se do infinito, portanto, praticamente não é necessário corrente de entrada para o controle.

Os MOSFETs são o tipo de transistor mais amplamente utilizado em circuitos digitais. Dentro de CPUs, microcontroladores e chips de memória, frequentemente são integrados centenas de milhares a bilhões de MOSFETs, tornando-os os blocos de construção fundamentais dos circuitos integrados modernos.

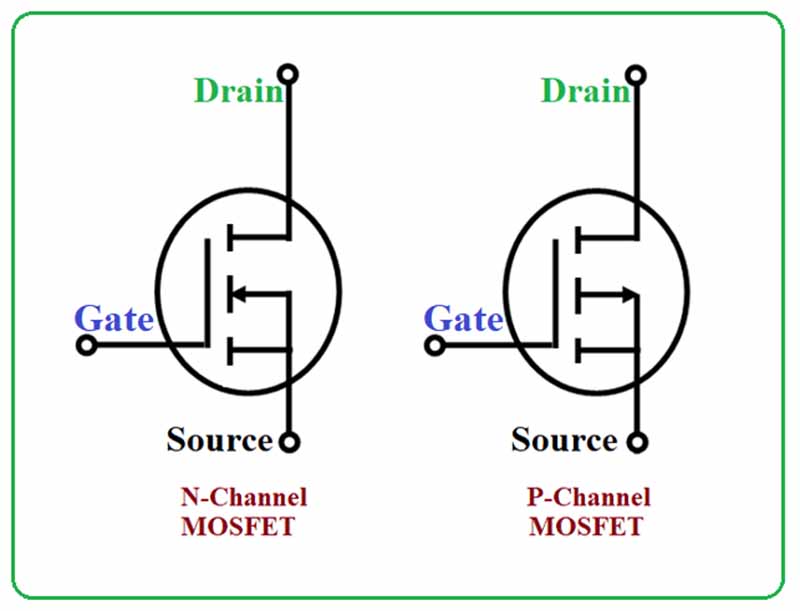

Como funciona o Transistor MOSFET?

O núcleo de um MOSFET é um dispositivo semicondutor controlado por tensão. Ele usa o campo elétrico gerado pela tensão da porta através da camada de óxido isolante para regular a concentração de portadores de carga no canal condutor entre a fonte e o dreno. Isso controla se o canal está ligado ou desligado e determina o fluxo de corrente, possibilitando a amplificação de sinais ou comutação digital. Como a porta é isolada, a impedância de entrada é extremamente alta e praticamente não flui corrente pela porta.

MOSFET de Aumento de Canal N como exemplo

1. Estrutura Básica

A porta é separada do substrato semicondutor por uma camada de isolamento de dióxido de silício (SiO₂). A fonte e o dreno são semicondutores do tipo N fortemente dopados, enquanto o substrato é do tipo P. Em condições normais, não existe um canal condutor natural entre a fonte e o dreno.

2. Tensão da Porta Abaixo do Limite (Estado de Corte)

Quando a tensão porta-fonte está abaixo da tensão limite, o campo elétrico através do isolamento é insuficiente para formar um canal condutor. Nenhuma corrente flui entre a fonte e o dreno, mesmo que seja aplicada uma tensão dreno-fonte. O dispositivo está desligado, correspondendo a um "0" digital.

3. Tensão da Porta Acima do Limite (Estado de Condução)

Quando a tensão porta-fonte excede o limite, o campo elétrico da porta penetra na camada isolante, repelindo os buracos no substrato e atraindo elétrons sob a camada de óxido. Isso forma um canal condutor do tipo N que conecta a fonte e o dreno. A aplicação de uma tensão dreno-fonte permite que elétrons fluam da fonte para o dreno, criando uma corrente de dreno. O dispositivo está ligado, correspondendo a um "1" digital.

4. Regiões de Operação

• Região Linear (Triodo): A tensão dreno-fonte é pequena, o canal conduz uniformemente e a corrente de dreno varia linearmente com a tensão de dreno. O MOSFET atua como um resistor controlável.
• Região de Saturação (Amplificação): A tensão dreno-fonte é suficientemente grande para que o canal seja aprisionado na extremidade do dreno. A corrente de dreno torna-se em grande parte independente da tensão de dreno e é controlada pela tensão da porta, usada para amplificação de sinais.
• Região de Corte: A tensão da porta é insuficiente, o canal não se forma e o dispositivo está desligado, usado para comutação digital.

O princípio de um MOSFET de canal P é simétrico, dependendo de buracos para condução, com a polaridade da tensão porta-fonte invertida para ligar.

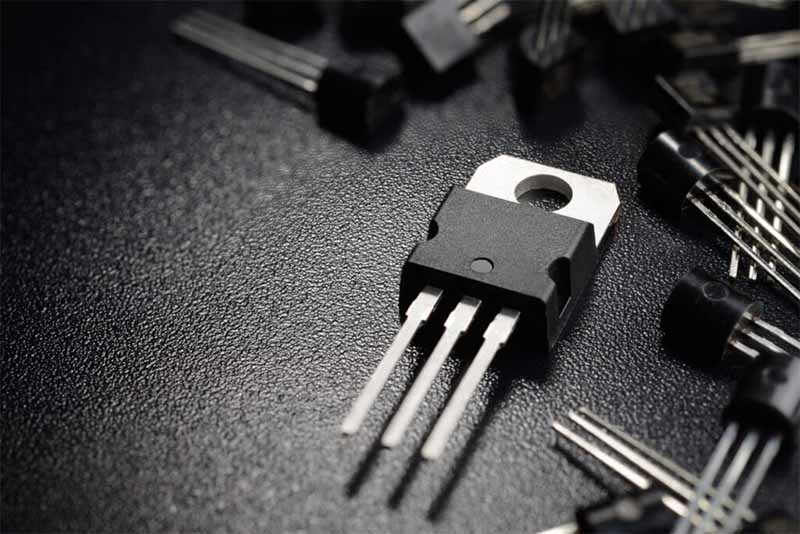

Funções e Características do MOSFET

• Amplificação: Os MOSFETs podem funcionar como amplificadores, aumentando sinais elétricos fracos. Ao aplicar um pequeno sinal de entrada à porta, o MOSFET pode amplificá-lo para um nível mais alto, possibilitando a reprodução precisa de áudio, dados ou outros sinais.
• Comutação: Os transistores MOSFET são amplamente usados como interruptores eletrônicos em circuitos digitais. Sua alta velocidade de comutação permite ligar e desligar rapidamente cargas de alta potência, como motores ou luzes, em resposta a sinais de entrada.
• Regulagem de Tensão: Os MOSFETs são usados em circuitos de regulagem de tensão para controlar e estabilizar a tensão de saída. Eles podem lidar eficientemente com grandes correntes enquanto fornecem uma saída de tensão consistente.

Tipos de Transistor MOSFET

1. Por Estrutura de Isolamento da Porta

MOSFET de modo de aumento (E-MOSFET)

Normalmente DESLIGADO; requer uma tensão de porta para formar um canal condutor.

MOSFET de modo de depleção (D-MOSFET)

Normalmente LIGADO; a tensão da porta é usada para esgotar (desligar) o canal.

2. Por Tipo de Canal

MOSFET de canal N (NMOS)

Conduz usando elétrons; mais amplamente utilizado por maior mobilidade.

MOSFET de canal P (PMOS)

Conduz usando buracos; complementar ao NMOS.

3. Por Potência / Aplicação

MOSFET de pequeno sinal

Para comutação e amplificação de baixa potência.

MOSFET de potência

Para aplicações de alta tensão / alta corrente (ex.: conversores CC-CC, drivers de motor).

Tipos comuns: VDMOS, LDMOS, MOSFET de trincheira.

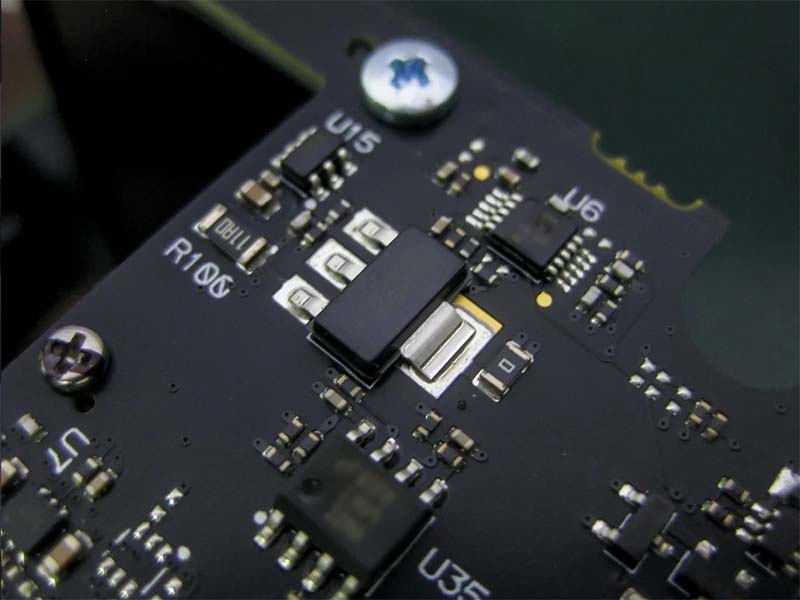

Aplicações do Transistor MOSFET

Os MOSFETs são amplamente utilizados em amplificação de sinais, acionamento de motores, circuitos de amplificadores de chopper de precisão e comutação de sinais de alta velocidade. Graças à sua alta impedância de entrada, baixas perdas de condução e características de comutação rápida, se tornaram componentes-chave em sistemas eletrônicos modernos.

1. Amplificação de Sinais Analógicos

Os MOSFETs são extensivamente utilizados para amplificação de sinais analógicos. Sua alta impedância de entrada permite processamento de sinal preciso e estável, atendendo aos requisitos de diversas aplicações analógicas.

• Amplificadores de áudio, amplificadores RF, circuitos de condicionamento de sinal de sensores

2. Acionamento de Motores e Controle de Velocidade

Como componentes core em sistemas de acionamento de motores e regulação de velocidade, os MOSFETs fornecem controle crucial graças ao seu excelente desempenho de comutação e condução. Eles são amplamente aplicados no controle de velocidade de motores, regulação de ventiladores, ferramentas elétricas e acionamentos de veículos elétricos, oferecendo gerenciamento de potência confiável para diversos dispositivos.

• Controle de velocidade, controle de ventiladores, ferramentas elétricas, sistemas de acionamento de veículos elétricos

3. Amplificadores de Chopper de Precisão

Os MOSFETs atuam como elementos de comutação de alta velocidade em circuitos de amplificadores de chopper. Sua comutação rápida garante alta eficiência do circuito e operação confiável.

• Instrumentos de medição de precisão, dispositivos médicos (ex.: ECG), sistemas de sensores de baixo ruído

4. Comutação de Sinais e Controle de Caminhos

Os MOSFETs podem funcionar tanto como interruptores quanto amplificadores, possibilitando o controle eficiente de caminhos de sinal. Suas características garantem transmissão e comutação de sinal estáveis e de alto desempenho.

• Interruptores analógicos, multiplexadores (MUX), circuitos digitais (lógica CMOS), roteamento de sinais

Na eletrônica de potência, o MOSFET (Transistor de Efeito de Campo de Óxido de Metal-Semicondutor) é um interruptor de potência controlado por tensão chave, amplamente utilizado para conversão e controle de energia de alta eficiência.

Como um dispositivo unipolar com velocidade de comutação rápida e baixa potência de acionamento da porta, é ideal para aplicações de média a baixa tensão e alta frequência, como conversores DC-DC, fontes de alimentação em modo comutado (SMPS), inversores solares e sistemas de acionamento de motores. Em comparação com transistores de potência bipolares, os MOSFETs reduzem perdas de comutação e melhoram a eficiência do sistema, tornando-os essenciais em projetos modernos de conversão de energia, gerenciamento de baterias e trens elétricos.

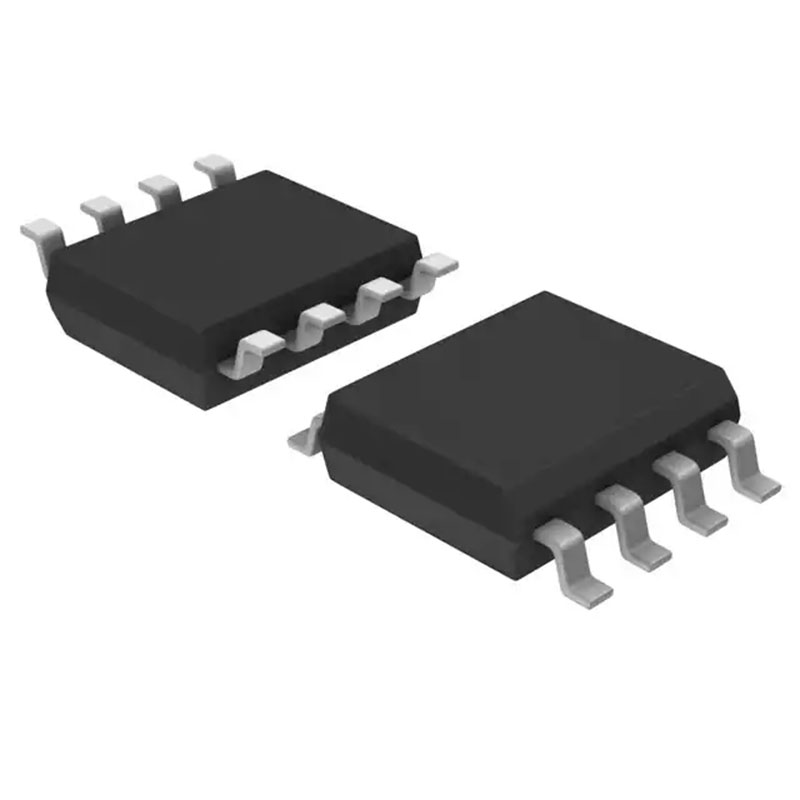

O IRF7854PBF é um MOSFET de potência de canal N especializado fabricado pela Infineon Technologies. Este dispositivo pode controlar eficientemente a corrente em uma variedade de circuitos. Engenheiros escolhem o IRF7854PBF para atender aos requisitos duplos de alto desempenho e alta confiabilidade, ajudando a alcançar gerenciamento de potência efetivo em muitos dispositivos.

Ele apresenta velocidades de comutação extremamente rápidas, tornando-o ideal para sistemas de alta velocidade, particularmente em aplicações como conversores DC-DC. Vem em um pacote de montagem em superfície compacto 8-SOIC, que é bem adequado para projetos com espaço limitado. O dispositivo contém dois MOSFETs internamente, economizando espaço na placa de circuito impresso (PCB) e simplificando o design do circuito. Este MOSFET encontra aplicações em muitas áreas, incluindo conversores DC-DC, controle de motores e comutação de cargas.

O IRF7854PBF vem em um pacote SO-8 com dois MOSFETs integrados. Os 8 pinos funcionam da seguinte forma:

• Porta 1 – Controla o primeiro MOSFET
• Fonte 1 – Retorno de corrente para o primeiro MOSFET
• Dreno 1 – Saída de corrente para o primeiro MOSFET
• NC – Não conectado
• Dreno 2 – Saída de corrente para o segundo MOSFET
• Fonte 2 – Retorno de corrente para o segundo MOSFET
• Porta 2 – Controla o segundo MOSFET
• NC – Não conectado

Esta arquitetura integrada de MOSFET duplo é flexível e pode ser adaptada a diversas topologias de gerenciamento de potência, como configurações de ponte meia e ponte completa.

Para especificações mais detalhadas, você pode entrar em contato conosco ou consultar a folha de dados da Infineon.

Como Escolher o Transistor MOSFET para sua Eletrônica?

Compreender as características de cada tipo de MOSFET é crucial para projetar sistemas eletrônicos que atendam aos seus requisitos. As principais diferenças residem em seus princípios de operação e áreas de aplicação.

MOSFETs de modo de aumento conduzem apenas quando uma tensão é aplicada à porta. MOSFETs de modo de depleção estão normalmente ligados e requerem uma tensão negativa na porta para desligar. MOSFETs de canal N usam elétrons, que se movem rapidamente e são ideais para comutação de alta potência e alta frequência. MOSFETs de canal P usam lacunas, que se movem mais lentamente e são mais adequados para comutação de lado alto em sistemas de alta potência.

A capacidade de manipulação de potência refere-se à tensão e corrente que um MOSFET pode suportar. Você precisa escolher um MOSFET que atenda aos seus requisitos de potência. Muitos MOSFETs de canal N e P podem suportar tensões de até 1700 V. Alta capacidade de manipulação de potência permite usar MOSFETs em aplicações que exigem dispositivos robustos e confiáveis, como sistemas automotivos, equipamentos industriais e sistemas de energia.

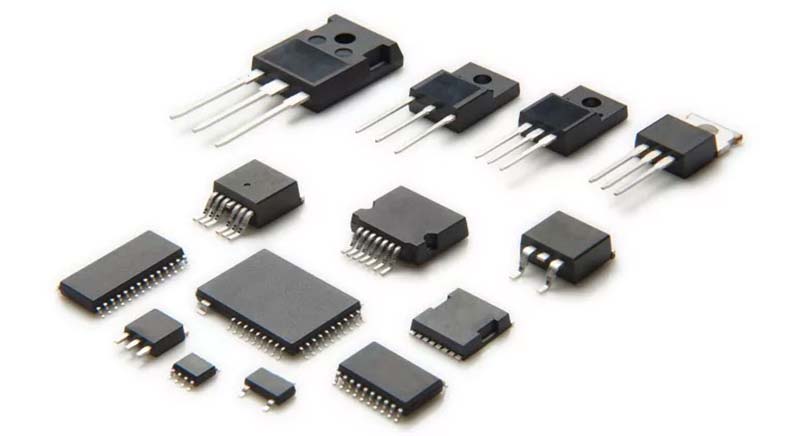

Para a gama mais abrangente de marcas e números de peças de MOSFET, visite eastechic, seu fornecedor profissional de componentes eletrônicos. Você também pode entrar em contato conosco para obter recomendações de produtos especializadas, cotações e serviços de fornecimento.

Perguntas Frequentes sobre MOSFET
P: Qual MOSFET é recomendado para iniciantes?

R: MOSFETs de modo de aumento com canal N são mais fáceis de entender devido às suas características de condução simples. Eles são fáceis de fiação como interruptores de lado baixo e apresentam baixa resistência de condução, comutação rápida e bom custo-benefício, tornando-os ideais para circuitos experimentais de nível iniciante.

P: Qual é a diferença chave entre MOSFETs e BJTs?

R: MOSFETs são dispositivos controlados por tensão com impedância de entrada muito alta e praticamente nenhuma corrente de acionamento da porta. BJTs são dispositivos controlados por corrente que requerem corrente de base para operar. Isso torna os MOSFETs mais adequados para aplicações de alta frequência e cenários com baixa potência de acionamento.

P: Por que a porta do MOSFET é facilmente danificada por eletricidade estática?

R: A porta do MOSFET é feita de uma fina camada isolante de dióxido de silício (SiO₂). Esta camada é extremamente fina e tem tolerância limitada a tensão. Altas tensões de eletricidade estática podem facilmente romper o isolamento, portanto, precauções antiestáticas são geralmente necessárias durante o armazenamento e soldagem.

P: Como o RDS(on) afeta o desempenho do circuito?

R: O RDS(on) é a resistência de condução do MOSFET. Menor RDS(on) reduz as perdas de condução e melhora a eficiência do circuito. No entanto, dispositivos com RDS(on) muito baixo são geralmente mais caros, e o tamanho do pacote ou capacitância de junção pode variar, portanto, devem ser considerados trade-offs ao selecionar um MOSFET.

P: Como escolher entre MOSFETs de modo de aumento e depleção?

R: MOSFETs de modo de aumento estão desligados em tensão zero na porta e requerem tensão na porta para ligar. MOSFETs de modo de depleção estão ligados em tensão zero na porta e requerem tensão reversa na porta para desligar. Para comutação convencional e circuitos digitais, MOSFETs de modo de aumento são preferidos. MOSFETs de modo de depleção são usados quando é necessária operação normalmente ligada, corrente constante ou circuitos de inicialização especiais.

P: Como escolher entre MOSFETs de canal N e canal P?

R: MOSFETs de canal N têm maior mobilidade de portadores e menor resistência de condução, tornando-os adequados para interruptores de lado baixo e aplicações de alta frequência. MOSFETs de canal P são mais fáceis de acionar e não requerem circuitos bootstrap, frequentemente usados para interruptores de lado alto simples, mas seu desempenho e eficiência são geralmente menores do que os dispositivos de canal N.

Em resumo, os MOSFETs são blocos de construção essenciais na eletrônica moderna, desde circuitos digitais e microcontroladores até sistemas de gerenciamento de potência. Sua flexibilidade, alta eficiência e embalagem compacta os tornam ideais para aplicações do transistor MOSFET, incluindo amplificação analógica, controle de motores, conversão DC-DC, comutação de cargas e sistemas de medição de precisão, garantindo desempenho confiável em eletrônica automotiva, industrial e de potência.
