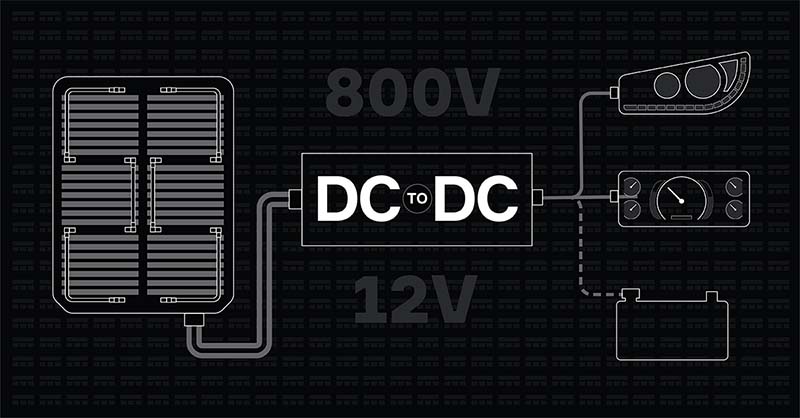

O que são conversores DC-DC?

O conversor DC-DC é um dispositivo de gerenciamento de energia que utiliza tecnologia de comutação semicondutora para converter tensões CC (corrente contínua). Suas funções principais incluem aumento, redução, conversão de polaridade e regulagem de tensão, tornando-o compatível com baterias, energia da rede elétrica e outros sistemas de alimentação. Este artigo foca em o que é conversor DC-DC e o conversor DC-DC isolado vs não isolado.

O que são conversores DC-DC? Os módulos de conversor DC-DC para montagem em placa consistem em um chip de controle, componentes de comutação (MOSFET/IGBT), indutores de armazenamento de energia e capacitores de filtro, utilizando modulação por largura de pulso (PWM) ou modulação por frequência de pulso (PFM) para regular a tensão de saída. Eles podem ser classificados em 4 tipos: redutor (Buck), aumentador (Boost), redutor/aumentador (Buck-Boost) e conversores isolados, oferecendo alta eficiência (70%–95%), tamanho compacto e múltiplas características de proteção de circuito. São amplamente utilizados em eletrônica de potência, equipamentos de comunicação, eletrônica automotiva e controle industrial.

Classificação dos Conversores DC-DC

Conversor Redutor (Buck): Emite uma tensão inferior à tensão de entrada. Possui estrutura simples e alta eficiência, tornando-se a solução mais comum para regulagem de redução de tensão.

Conversor Aumentador (Boost): Emite uma tensão superior à tensão de entrada. É frequentemente utilizado em cenários alimentados por bateria ou de aumento de tensão de baixa para alta.

Conversor Redutor/Aumentador (Buck-Boost): A tensão de saída pode ser superior ou inferior à tensão de entrada, adequado para aplicações com flutuações amplas de tensão de entrada.

Conversor DC-DC Isolado: Fornece isolamento elétrico entre entrada e saída, oferecendo alta segurança e forte imunidade a ruídos. É comumente utilizado em sistemas de alta tensão, alta interferência ou que exigem isolamento seguro.

Quais são as Funções de um Módulo de Conversor DC-DC?

Conversão de Aumento e Redução de Tensão

A função principal de um módulo de conversor DC-DC é converter flexivelmente a tensão CC. Ele pode reduzir uma tensão alta para baixa ou aumentar uma tensão baixa para alta com base nas necessidades reais de energia dos dispositivos downstream. Alguns modelos também suportam regulagem bidirecional de aumento/redução, resolvendo efetivamente a incompatibilidade entre uma única fonte de alimentação e a tensão de operação do dispositivo. Isso atende às diversas necessidades de alimentação de tensão de vários dispositivos eletrônicos e industriais, desde aplicações de baixa potência até alta potência.

Regulagem Estável de Tensão

Esta função garante uma alimentação de energia estável, compensando efetivamente flutuações de tensão de entrada, mudanças súbitas de corrente de carga e interferências ambientais externas. Fornece continuamente uma tensão CC precisa e constante, eliminando deriva de tensão e ondulações. Mesmo em condições complexas, como descarga de bateria ou tensão instável de barramento, o módulo mantém a saída estável, protegendo chips downstream, sensores e outros componentes sensíveis contra falhas ou degradação de desempenho relacionadas à energia.

Isolamento Elétrico, Proteção contra Sobrecarga e Adaptação a Larga Faixa de Temperatura

Essas características garantem a segurança, durabilidade e adaptabilidade do módulo a ambientes adversos. O isolamento elétrico separa entrada e saída, prevenindo interferência de alta tensão e vazamento, aumentando a segurança do dispositivo e a imunidade a ruídos, especialmente em aplicações industriais e automotivas. As proteções internas contra sobrecorrente, sobretensão e superaquecimento respondem rapidamente a condições anormais, prevenindo danos ao módulo e às cargas downstream. Além disso, o suporte a ampla faixa de temperatura de operação permite desempenho estável em ambientes extremamente quentes ou frios, mantendo a eficiência de conversão e estendendo a vida útil do dispositivo.

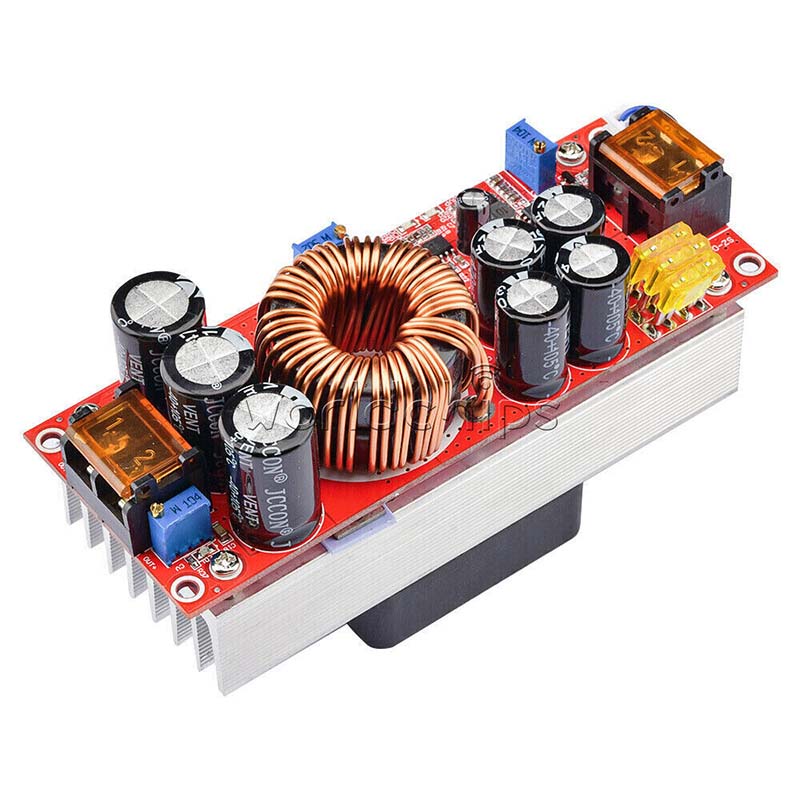

Conversor DC-DC Isolado vs Não Isolado

A diferença entre conversor DC-DC isolado e não isolado reside na existência de separação elétrica entre entrada e saída.

Um conversor DC-DC isolado utiliza um transformador para criar isolamento elétrico entre entrada e saída. Não há caminho condutivo direto; a energia é transferida através da barreira de isolamento via acoplamento magnético, conferindo a entrada e saída terras de referência independentes. Este design proporciona maior segurança, ajuda a reduzir ruído elétrico e aumenta a flexibilidade no design do sistema.

O conversor DC-DC não isolado mantém uma conexão direta entre entrada e saída, compartilhando o mesmo potencial de referência. Embora não possua os benefícios de segurança e imunidade a ruídos do isolamento, sua estrutura mais simples, tamanho menor, custo inferior e eficiência de conversão tipicamente maior o tornam comum em aplicações onde espaço e eficiência são críticos.

Quando Preferir um Conversor DC-DC Isolado

Requisitos elevados de segurança (ex.: sistemas médicos, industriais, de alta tensão)

Entrada e saída operando em potenciais diferentes (terra não compartilhada)

Necessidade de suprimir ruído ou evitar interferência de loop de terra

Sistemas complexos que exigem maior flexibilidade de design

Se a aplicação envolve requisitos de segurança, alta interferência ou acoplamento de múltiplos sistemas, escolha um conversor DC-DC isolado.

Quando Considerar um Conversor DC-DC Não Isolado

Sistemas de baixa tensão (ex.: 5V / 12V / alimentados por bateria)

Designs com espaço restrito que exigem tamanho compacto

Projetos com limitações de custo

Aplicações que priorizam alta eficiência e baixas perdas

Entrada e saída podem compartilhar uma terra comum

Papel Chave no Projeto de PCB de Conversor DC-DC

Regulação de Energia

Um conversor DC-DC garante que diferentes partes do circuito recebam níveis de tensão estáveis e adequados, mesmo quando a tensão de entrada varia.

Conversão de Tensão

Possibilita a conversão de tensão redutora, aumentadora ou invertida, permitindo que uma única fonte de alimentação suporte múltiplos domínios de tensão na PCB.

Aumento da Eficiência

Em comparação com reguladores lineares, os conversores DC-DC reduzem significativamente a perda de potência, tornando-os ideais para aplicações sensíveis à energia e alimentadas por bateria.

Distribuição de Energia

Auxiliam na distribuição eficiente de energia pela PCB, suprindo componentes como microcontroladores, sensores e módulos de comunicação com diferentes requisitos de tensão.

Requisitos de Projeto de PCB para Conversor DC-DC

Posicionamento de Componentes

Posicione componentes-chave como CI, indutor e capacitores próximos uns aos outros para minimizar a área do loop e reduzir ruídos.

Terra e Layout

Utilize um plano de terra sólido para garantir uma referência estável e reduzir interferências. O aterramento adequado é essencial tanto para o desempenho quanto para a confiabilidade.

Gestão Térmica

Garanta a dissipação adequada de calor por meio de áreas de cobre e vias térmicas, especialmente em projetos de alta corrente.

Roteamento de Pistas

Mantenha pistas de alta corrente curtas e largas para reduzir resistência e queda de tensão. Evite rotear sinais sensíveis próximos a nós de comutação.

Controle de Ruído e EMI

Minimize o ruído de comutação otimizando os caminhos do loop e, se necessário, adicionando componentes de filtragem ou técnicas de blindagem.

Aplicações do Conversor DC-DC em Eletrônica

Eletrônica de Consumo

Dispositivos como smartphones, laptops e smartwatches dependem de energia de bateria, onde a tensão diminui à medida que a carga se esgota. Os conversores DC-DC estabilizam e convertem a tensão da bateria nas diferentes tensões necessárias por chips, displays e sensores, melhorando a eficiência energética e estendendo a vida útil da bateria.

Eletrônica Automotiva

Tanto veículos tradicionais quanto elétricos exigem múltiplas saídas de baixa tensão estável para sistemas de infotainment, câmeras, radares e luzes a partir de plataformas de baixa tensão 12V/24V ou alta tensão 400V/800V. Conversores DC-DC isolados também fornecem separação elétrica entre sistemas de alta e baixa tensão, aumentando a segurança.

Controle Industrial

Instalações industriais frequentemente usam energia de barramento 24V. CLPs, acionamentos servomotorizados e sensores exigem diversas baixas tensões como 5V ou 3,3V. conversores dc-dc para sistemas de energia industrial garantem alimentação estável sob amplos intervalos de tensão de entrada e forte interferência, suportando operação industrial longa e confiável.

Comunicações e Servidores

Estações base de comunicação e servidores frequentemente usam sistemas de energia distribuída 48V. Conversores redutores DC-DC de múltiplos estágios reduzem a alta tensão para 12V ou cerca de 1V para núcleos de CPU, possibilitando alimentação de alta potência, alta eficiência e alta corrente, minimizando perdas de energia e calor.

Energia Renovável e Armazenamento de Energia

A saída de painéis solares flutua com a luz solar, e a tensão da bateria varia durante a carga/descarga. Conversores DC-DC realizam regulação redutora, aumentadora ou redutora/aumentadora, possibilitando estabilização de tensão, gerenciamento de carga e adequação de potência. Baterias de armazenamento de baixa tensão (ex.: 48V) podem se conectar a barramentos CC (48–96V), proporcionando controle eficiente e econômico de carga/descarga.

Energia Portátil

Bancos de energia móveis e dispositivos portáteis usam conversores DC-DC para aumentar a tensão de uma ou múltiplas células de bateria de lítio para saídas padrão como 5V, 9V ou 12V, oferecendo conversão de tensão compacta e de alta eficiência para suportar carregamento rápido e alimentação de múltiplos dispositivos.

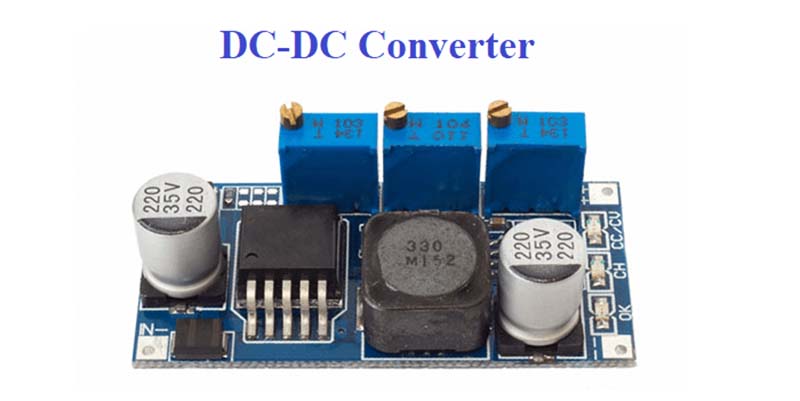

Conversores DC DC Distribuidor de Componentes Eletrônicos

A Eastech é uma das fornecedoras mais experientes no mercado global de conversores DC-DC. Aproveitando a profunda expertise do setor e uma cadeia de suprimentos madura, somos um parceiro confiável para soluções de energia DC-DC em todo o mundo. Nosso portfólio inclui a gama mais completa de conversores DC-DC para montagem em placa, cobrindo diversas especificações para atender a uma ampla variedade de necessidades de aplicação. Os produtos apresentam múltiplos tamanhos, configurações de pinos, amplos intervalos de temperatura de operação e intervalos ultraamplos de tensão de entrada. Nossas ofertas incluem conversores DC-DC isolados, regulados, não regulados e não isolados, adequados para aplicações médicas, militares, de telecomunicações e outras industriais.

Como distribuidora autorizada da ADI (Analog Devices, Inc.), promovemos exclusivamente os conversores μModule DC-DC de alta performance LTM4622 . Aproveitando as tecnologias analógicas de energia líderes da ADI, esses módulos fornecem uma solução de conversão de energia completa, ultracompacta e altamente integrada para aplicações industriais de alta gama, de comunicação e médicas. A série LTM4622 é um módulo de energia onboard altamente integrado que combina um controlador de comutação, MOSFETs de potência, indutores e todos os componentes de suporte. Requer apenas alguns capacitores cerâmicos para formar uma solução de energia completa, ocupando menos de 1 cm² de espaço na PCB para máxima eficiência de layout. As especificações-chave incluem um intervalo ultraamplo de tensão de entrada de 3,6V–20V e configurações flexíveis de corrente, suportando tanto aplicações de múltiplas saídas quanto de única saída de alta potência.

Finalmente, nossos conversores DC-DC não isolados oferecem as vantagens de menor tamanho e menor custo, tornando-os uma alternativa ideal a soluções discretas. Eles podem reduzir efetivamente os ciclos de design e acelerar o lançamento no mercado. Com estrutura compacta e pacote padrão, esses conversores economizam espaço significativo na PCB, suportam posicionamento próximo à carga, otimizam a resposta transitória, reduzem perdas por queda de tensão e minimizam a interferência eletromagnética (EMI).

Cada conversor de energia DC-DC vem com uma folha de dados técnica completa, facilmente acessível através do nosso site, proporcionando suporte abrangente para seleção e desenvolvimento. Para requisitos de produção em grande volume e aplicações especializadas, nosso amplo portfólio de produtos pode atender perfeitamente às necessidades diversas, oferecendo uma solução completa para todas as aplicações de conversão de energia DC-DC.
