Que tipos de sensores são usados ​​em drones?

Drones se tornaram ferramentas auxiliares amplamente utilizadas em diversos setores, e suas capacidades operacionais centrais dependem do suporte coordenado de vários chips funcionais. Esses chips possuem uma ampla variedade de tipos, cada um desempenhando uma função específica, incluindo circuitos integrados de gerenciamento de energia, microcontroladores, chips inerciais e de giroscópio e chips de transceptor de RF. Entre eles, os sensores de drone, como componentes de controle centrais, operam durante todo o controle de voo, percepção ambiental e execução de tarefas, desempenhando um papel insubstituível em diversos cenários de aplicação. Este artigo fornecerá uma introdução detalhada sobre quais são os sensores usados em drones, como funcionam e suas aplicações.

O que são Sensores para VANT?

Os sensores podem coletar com precisão vários parâmetros físicos, como temperatura, luz, campos magnéticos e aceleração, e convertê-los em sinais elétricos ou saídas digitais reconhecíveis pelo sistema. Essencialmente, eles são componentes de aquisição e condicionamento de sinais que permitem a conversão entre diferentes formas de energia, fornecendo a base fundamental para que o equipamento perceba o ambiente externo.

Como Funcionam os Sensores de Drone?

O princípio de funcionamento dos sensores de drone é um processo de malha fechada de "detecção → conversão → transmissão → feedback". Essencialmente, os sensores capturam os parâmetros físicos e químicos do próprio drone e de seu ambiente externo por meio de elementos sensíveis especializados. Eles convertem sinais não elétricos — como deslocamento, ângulo, temperatura e distância — em sinais elétricos reconhecíveis pelo sistema de controle de voo do drone. Após o condicionamento básico do sinal, esses sinais são transmitidos ao microcontrolador, fornecendo suporte de dados preciso para o controle de voo e execução de tarefas, garantindo a operação estável e eficiente do drone.

• Aquisição de Sinal: Os sensores usam elementos sensíveis integrados — como componentes piezoelétricos em sensores inerciais ou emissores e receptores infravermelhos em sensores de distância — para capturar grandezas físicas em tempo real. Isso inclui velocidade angular e aceleração relacionadas à atitude de voo, altitude, distância e temperatura do ambiente, bem como dados específicos da tarefa, como imagens ou concentrações de gases.

• Conversão de Sinal: Como o sistema de controle de voo do drone só pode processar sinais elétricos, os sensores usam circuitos de conversão para transformar as grandezas físicas não elétricas coletadas em tensão, corrente ou outros sinais elétricos. Durante esse processo, os sinais também são filtrados e amplificados para reduzir interferências externas, garantindo medições precisas.

• Transmissão e Feedback de Sinal: Os sinais elétricos convertidos são transmitidos por meio de interfaces para a unidade de controle central do drone (microcontrolador). A unidade de controle usa os dados para ajustar a atitude de voo, trajetória ou executar tarefas específicas. Os resultados da execução são então enviados de volta aos sensores, permitindo ajustes dinâmicos e formando um ciclo operacional completo.

Quais Tipos de Sensores São Usados em Drones?

Os sensores são componentes-chave que permitem que os drones executem suas tarefas. Cada sensor tem uma função específica, formando uma rede de monitoramento abrangente que suporta tudo, desde capacidades básicas de navegação e visão até percepção ambiental. Isso garante que os drones não apenas voem de forma estável, mas também vejam com precisão e meçam exatamente em vários cenários.

IMU – Unidade de Medição Inercial

A IMU, ou Unidade de Medição Inercial, é o componente de percepção central que permite que drones, assim como outras aeronaves e robôs, alcancem movimento autônomo. Ela consiste principalmente em duas partes:

• Acelerômetro: Mede a aceleração linear ao longo dos três eixos espaciais. Ao analisar as mudanças na aceleração, o drone pode calcular as tendências de velocidade e deslocamento.
• Giroscópio: Mede a velocidade angular de rotação ao longo dos três eixos, refletindo a inclinação, rotação e guinada do drone.

Ao fundir os dados do acelerômetro e do giroscópio, a IMU pode calcular continuamente a atitude, velocidade e movimento do drone em tempo real. Isso fornece informações inerciais críticas ao sistema de controle de voo, garantindo voo estável e postura controlável.

1. Sensores de Navegação

IMU (Unidade de Medição Inercial)

Mede a aceleração, velocidade angular e ângulos de atitude do drone em tempo real, ajudando o drone a manter o voo estável e a postura correta. É um componente central do sistema de controle de voo.

GPS

Fornece informações de posição, velocidade e direção, permitindo pairar precisamente, navegar por rotas, retornar à base e posicionamento exato.

Barômetro (Sensor de Pressão)

Calcula a altitude relativa com base nas mudanças de pressão atmosférica, auxiliando na manutenção de altitude e detecção de mudanças de elevação.

2. Sensores Visuais

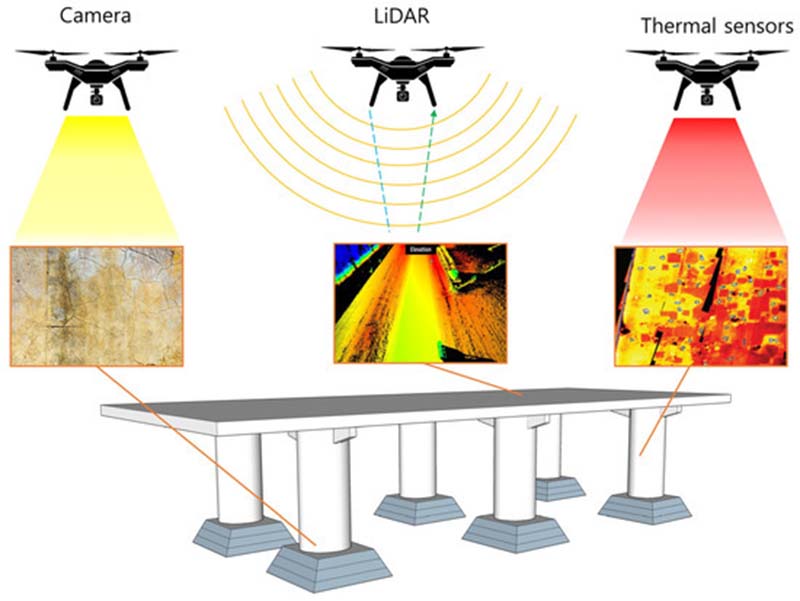

Sensores Visuais

Capturam imagens do ambiente para tarefas como evitar obstáculos visualmente, posicionamento visual, fotografia aérea, reconhecimento de alvos e planejamento de rotas.

Câmera de Alta Resolução

Captura fotos e vídeos de alta definição, suportando fotografia aérea, mapeamento, inspeções, reconhecimento e documentação de tarefas.

Sensor de Imagem Térmica

Usa radiação infravermelha para formar imagens, permitindo operação em condições de noite, fumaça ou pouca luz. Aplicações comuns incluem busca e resgate, inspeções, medição de temperatura e reconhecimento.

3. Sensores de Percepção Ambiental

LiDAR (Detecção e Medição de Luz por Laser)

Emite feixes de laser para medir distâncias e criar modelos, permitindo evitar obstáculos com alta precisão, mapeamento de terreno, reconstrução 3D e navegação autônoma ao redor de obstáculos.

Sensores Infravermelhos

Detectam sinais infravermelhos, suportando percepção noturna, detecção de obstáculos e identificação de fontes de calor.

Sonar / Sensores Ultrassônicos

Medem distâncias de curto alcance, usados principalmente para manutenção de baixa altitude e evitar obstáculos de curto alcance. Eles são econômicos e respondem rapidamente.

4. Magnetômetro (Bússola Eletrônica)

Detecta o campo magnético da Terra para fornecer informações de direção, auxiliando o GPS na correção do rumo e garantindo que o drone mantenha uma rota precisa.

5. Sensores de Temperatura

Monitoram a temperatura ambiente em tempo real, fornecendo dados ambientais que suportam a execução de tarefas e garantem que o drone possa operar efetivamente em condições variadas.

6. Sensores Multiespectrais

Capturam dados espectrais em várias bandas de luz, comumente usados para aplicações profissionais como monitoramento de vegetação agrícola, monitoramento ambiental e exploração de recursos.

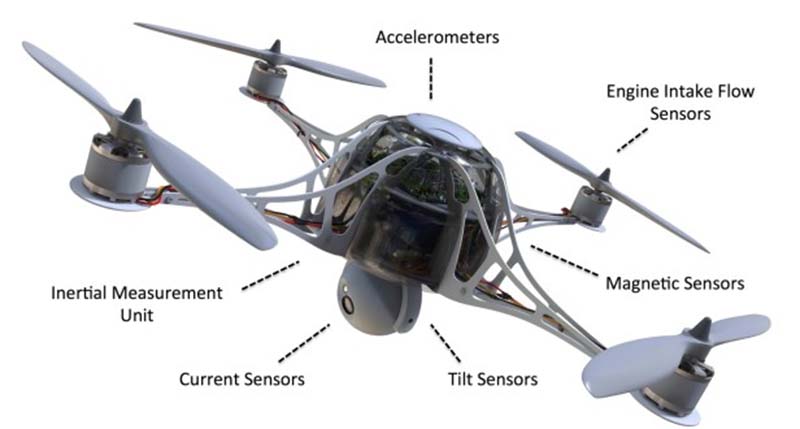

7. Sensores Especializados

Dependendo da missão, os drones podem ser equipados com vários sensores especializados

• Sensores de Gás: Detectam gases tóxicos ou inflamáveis.
• Sensores de Umidade: Monitoram a umidade ambiental.
• Sensores de Colisão: Detectam impactos para proteger o corpo do drone.
• Sensores de MP2.5 / Partículas em Suspensão: Medem a concentração de poeira e partículas atmosféricas para monitoramento ambiental e inspeção de poluição do ar.
• Sensores de Luz: Detectam a intensidade da luz ambiente, auxiliando na exposição automática da câmera e determinando condições de dia/noite e de voo.
• Sensores de Ruído: Coletam dados de ruído ambiental para monitoramento e localização de fontes de ruído.

O Que Fazem os Sensores nos Drones?

Garantir a Segurança e Estabilidade do Voo

Um único sensor é facilmente afetado por interferências ambientais - por exemplo, perda de sinal GPS ou bloqueio de sensores visuais. Trabalhando juntos, vários sensores permitem que o drone permaneça estável no ar, mantenha uma altitude precisa, siga rumos corretos e evite a perda de controle ou quedas.

Possibilitar a Percepção Completa do Ambiente

Diferentes sensores se destacam em cenários diferentes: o LiDAR é ideal para medição precisa de distância e desvio de obstáculos, os sensores ultrassônicos são adequados para detecção em baixa altitude, a imagem térmica pode ver através da escuridão e fumaça, e os sensores multiespectrais monitoram a vegetação. Somente combinando esses sensores os drones podem perceber com precisão ambientes complexos.

Melhorar a Confiabilidade da Navegação e Posicionamento

O GPS cuida do posicionamento ao ar livre, a IMU gerencia a atitude, o magnetômetro fornece a direção e o barômetro auxilia na altitude. Ao fundir dados de múltiplas fontes, os drones podem operar de forma confiável mesmo em ambientes de sinal desafiadores, como em ambientes fechados, sob pontes ou entre edifícios.

Suportar Várias Missões Profissionais

A fotografia aérea requer câmeras de alta resolução, a agricultura depende de sensores multiespectrais, o busca e resgate usa imagem térmica e o monitoramento ambiental depende de sensores de gás e temperatura/umidade. Equipar os drones com sensores especializados permite que eles executem diversas tarefas, como mapeamento, inspeção, resgate e proteção de culturas.

Complementar Dados e Reduzir Erros

Sensores únicos têm limitações ou pontos cegos, mas vários sensores podem validar e fundir dados de forma cruzada, melhorando a precisão das medições e a confiabilidade das decisões. Isso torna os voos mais seguros e os resultados das missões mais confiáveis.

Aplicações e Usos de Drones

• Fotografia aérea diária, filmagem de paisagens e gravação de vídeos curtos
• Posicionamento de voo ao ar livre, permanência em ponto fixo e retorno automático à base
• Observação simples de terreno, inspeção de locais e transmissão de imagens no local
• Monitoramento simples do ambiente meteorológico, como coleta de temperatura, pressão do ar e velocidade do vento

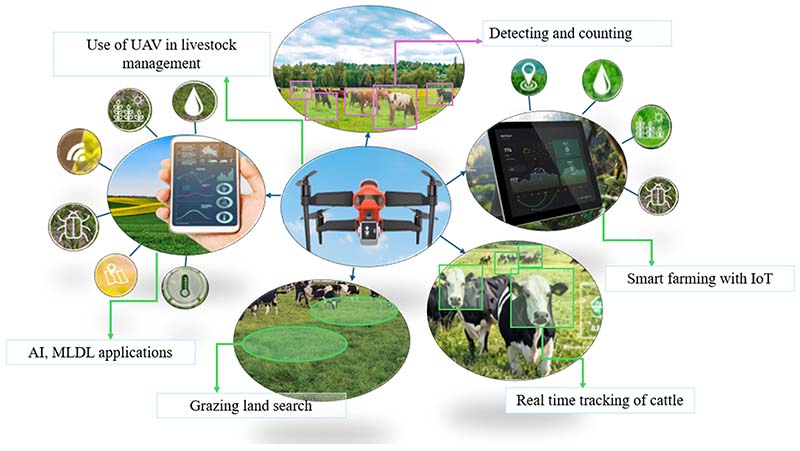

• Sensores de Drone para Agricultura

Equipados com sensores multiespectrais, sensores de temperatura, umidade e visuais, os drones permitem o monitoramento preciso das terras agrícolas. Eles podem coletar rapidamente dados sobre o crescimento das culturas, umidade do solo, distribuição de pragas e doenças, auxiliando os agricultores na fertilização, irrigação e aplicação de pesticidas precisos para reduzir o desperdício de recursos e melhorar a eficiência da produção agrícola. Enquanto isso, através da coordenação do GPS e da IMU, são realizadas inspeções completas das terras agrícolas e um planejamento preciso da rota de operação.

• Inspeção em Cenários de Alto Risco

Vários sensores são usados para realizar detecção automática em áreas inacessíveis aos humanos, como pontes elevadas, oleodutos e gasodutos remotos, torres de comunicação, linhas de transmissão de alta tensão, etc. As inspeções de segurança são concluídas por meio de sensoriamento e imagem precisos.

• Logística Urbana e Entrega Residencial

Contando com a navegação integrada de múltiplos sensores, os drones de entrega mantêm um voo estável e sem problemas, sem se perderem em ambientes urbanos complexos, alcançando uma entrega segura e confiável na última milha.

• Monitoramento Inteligente em Fábricas Automatizadas

Monitora continuamente os oleodutos e equipamentos de produção dentro das fábricas e identifica anomalias, melhorando a segurança da produção e a eficiência da operação e manutenção.

No futuro, os transdutores de drones darão maior ênfase à precisão, exatidão e confiabilidade para atender a cenários com requisitos extremamente elevados de qualidade de dados e segurança de voo, como mapeamento, proteção de plantas agrícolas, resgate de emergência e inspeção industrial.

Como Escolher os Sensores Certos para Sistemas de Drones

1. Precisão e Estabilidade

A exatidão dos dados dos sensores afeta diretamente o posicionamento do drone, o controle de atitude e a execução da missão. Ao mesmo tempo, deve ser garantida uma saída estável com deriva mínima durante voos de longa duração e sob várias condições de operação, para evitar instabilidade de voo ou resultados de operação imprecisos causados por erros de dados.

2. Tamanho, Peso e Consumo de Energia

Os drones são sensíveis à carga útil e à autonomia. Os sensores selecionados devem ser leves, miniaturizados e de baixo consumo de energia. Sob a premissa de atender aos requisitos de desempenho, seu impacto na carga da aeronave e na vida útil da bateria deve ser minimizado ao máximo.

3. Adaptabilidade Ambiental e Capacidade Anti-Interferência

Os drones frequentemente voam ao ar livre em cenários complexos. Os sensores precisam de forte adaptabilidade ambiental para funcionar normalmente sob condições como altas e baixas temperaturas, vibrações, interferências eletromagnéticas e luz variável, sem falhas devido a fatores externos.

4. Compatibilidade com os Cenários de Missão

Selecione os sensores apropriados de acordo com a aplicação real do drone. Por exemplo, a fotografia aérea foca na imagem de alta definição, a inspeção requer imagem térmica ou LiDAR, e a entrega logística enfatiza a navegação confiável, garantindo que as funções dos sensores sejam altamente consistentes com os requisitos da aplicação.

Principal Fabricante de Sensores para Drones

O voo preciso, a percepção ambiental e a execução de missões dos drones dependem de hardware de sensores de alto desempenho. Os principais fabricantes de sensores para drones impulsionam o desenvolvimento da indústria com tecnologias centrais e produtos confiáveis, equilibrando desempenho superior, qualidade estável e preço de sensores para drones.

Analog Devices Inc. (ADI)

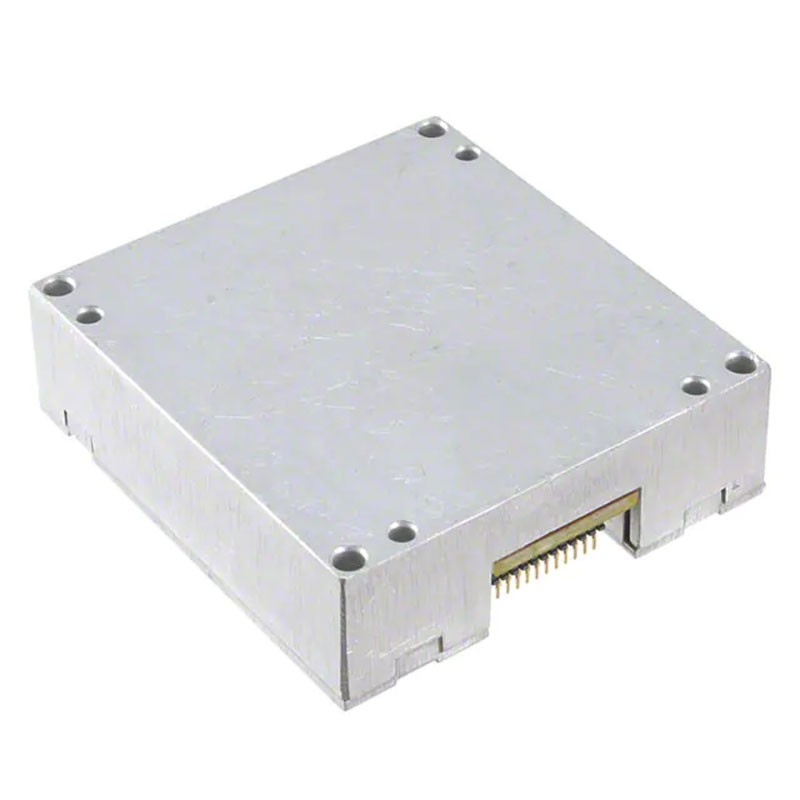

A ADI se destaca no sensoriamento inercial de alta precisão de nível industrial, com produtos que enfatizam alta estabilidade e capacidade anti-interferência, amplamente utilizados em drones industriais e de mapeamento de alta gama. O ADIS16488 é um sensor inercial de nível tático de 10 eixos que integra um giroscópio de 3 eixos, acelerômetro, magnetômetro e barômetro. Possui calibração de fábrica em temperatura total e baixa deriva, fornecendo dados precisos de atitude e navegação para drones. O ADXRS453BRGZ-RL é um giroscópio de único eixo resistente a alta vibração que adota uma arquitetura diferencial de quatro sensores, que suprime efetivamente a vibração e a interferência de aceleração linear. Ele pode fornecer velocidade angular estável mesmo sob condições de voo complexas, garantindo um controle de voo confiável.

STMicroelectronics

Como fornecedora líder de sensores inerciais MEMS, a STMicroelectronics equilibra alto desempenho e baixo consumo de energia, cobrindo os mercados de drones de consumo a industriais. O LSM6DSV32XTR é uma IMU de 6 eixos de alto desempenho de nova geração com baixo ruído e ampla faixa de medição, equipada com um núcleo de processamento inteligente para atender às necessidades de voo em alta velocidade e estabilização de imagem. O LSM6DS3TR-C é uma IMU de 6 eixos econômica com baixo consumo de energia e FIFO integrado. Otimiza o consumo de energia do sistema, garantindo a precisão da medição de atitude, tornando-se uma escolha comum para drones de pequeno e médio porte.

Infineon

A Infineon possui vantagens proeminentes no campo de sensoriamento barométrico e ambiental de alta precisão. O DPS368XTSA1 é um barômetro digital miniaturizado baseado em tecnologia de sensoriamento capacitivo, com deriva de baixa temperatura e resolução de altura em centímetros. Suporta medições duplas de pressão barométrica e temperatura, possui baixo consumo de energia e é resistente à umidade e poeira, fornecendo suporte de dados confiável para a manutenção de altitude do drone, retorno à base e sensoriamento meteorológico.

Em resumo, como fornecedora líder de hardware de sensores, a Eastech é especializada em soluções de cadeia de suprimento end-to-end para drones e eletrônica industrial. Como distribuidora autorizada principal de marcas top, incluindo ADI, STMicroelectronics, Xilinx, Intel e Infineon, oferecemos um portfólio abrangente de produtos IMU, MEMS, de pressão e sensoriamento. Garantindo 100% de componentes genuínos, preço competitivo de sensores para drones e estoque estável, capacitamos os clientes a alcançar um tempo mais rápido de lançamento no mercado para sistemas de drones de alto desempenho.
