Núcleos de ferrite
| Foto | Nº da peça do fabricante | Disponibilidade | Quantidade | Ficha técnica | Série | Embalagem | Status do produto | Tipo de núcleo | Pacote do dispositivo do fornecedor | Material | Diâmetro | Fator de Indutância (Al) | Tolerância | Lacuna | Permeabilidade Efetiva (µe) | Permeabilidade Inicial (µi) | Fator do Núcleo (ΣI/A) mm⁻¹ | Comprimento Efetivo (le) mm | Área Efetiva (Ae) mm² | Seção Transversal Mínima do Núcleo (Amin) mm² | Volume Magnético Efetivo (Ve) mm³ | Acabamento | Altura | Comprimento | Largura |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
0077050A7FERRITE CORE TOROID 56NH KOOL MU |
19,293 |
|
Ficha técnica |
- | Bulk | Active | Toroid | - | Kool Mu | 0.500" (12.70mm) | 56 nH | ±8% | Ungapped | - | 125 | - | 31.2 | 10.9 | - | 340.0 | Coated | 0.187" (4.75mm) | - | - |
|

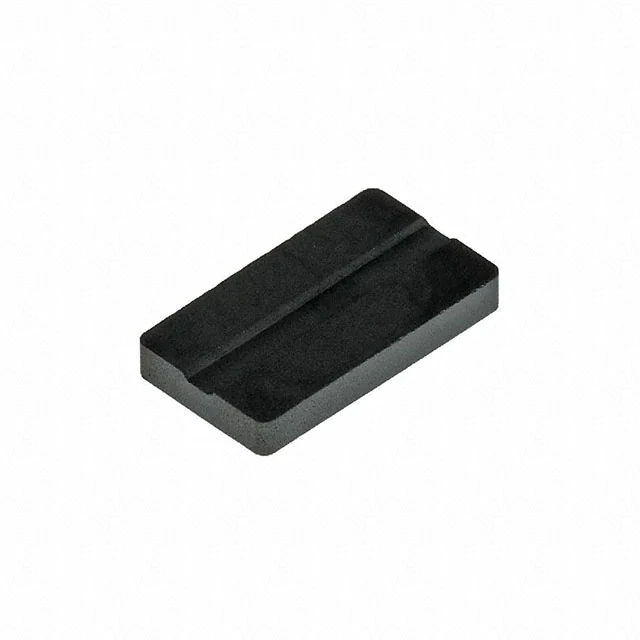

PLT18/10/2/S-3F46FERRITE CORE PLT 3F46 |
9,647 |
|
Ficha técnica |
- | Bulk | Active | PLT | PLT 18 x 10 x 2 | 3F46 | - | - | - | - | - | - | - | - | - | - | - | Uncoated | 0.094" (2.40mm) | 0.709" (18.00mm) | 0.394" (10.00mm) |
|

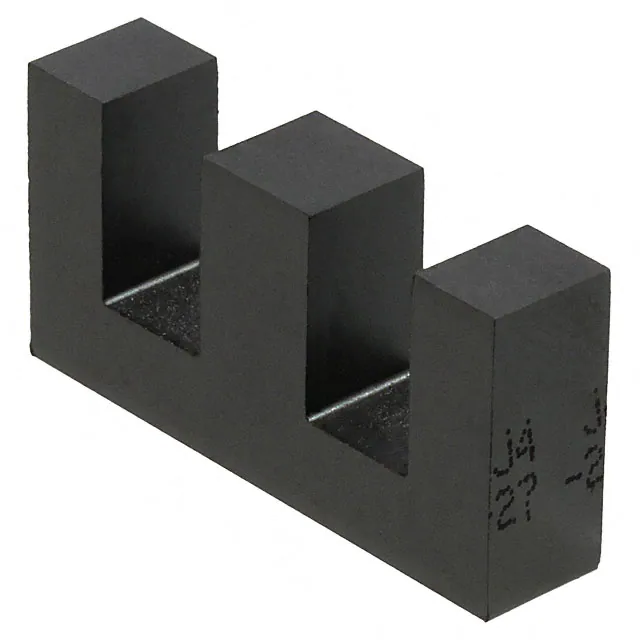

B66319G0000X127FERRITE CORE E N27 1PC |
1,957 |
|
Ficha técnica |
E30/15/7 | Box | Active | E | E 30 x 15 x 7 | N27 | - | - | - | Ungapped | - | - | - | - | - | - | - | Uncoated | 0.598" (15.20mm) | 1.181" (30.00mm) | 0.287" (7.30mm) |
|
PC47EI19-ZFERRITE CORE E 1.4UH PCS47 1SET |
6,833 |
|
Ficha técnica |
E | Tray | Active | E | - | PC47 | - | 1.4 µH | ±25% | Ungapped | - | 2500 | 1.65 | 39.6 | 24.0 | - | 950.0 | Uncoated | - | 0.787" (20.00mm) | 0.197" (5.00mm) |
|
5975000321FERRITE CORE TOROID 2.725UH 75 |
3,362 |
|
Ficha técnica |
- | Bulk | Active | Toroid | - | 75 | 0.530" (13.45mm) | 2.725 µH | -25%, +20% | Ungapped | - | 5000 | 2.2904 | 29.5 | 12.9 | - | 381.0 | Plastic | 0.213" (5.40mm) | - | - |
|
5977000601FERRITE CORE TOROID 77 |
896 |
|
Ficha técnica |
- | Bulk | Active | Toroid | - | 77 | 0.825" (20.96mm) | - | ±25% | Ungapped | - | 2000 | - | 52.0 | 24.3 | - | 1260.0 | Uncoated | 0.250" (6.35mm) | - | - |
|
T60006L2012W498FERRITE CORE TOROID 10UH |
34,426 |
|
Ficha técnica |
- | Box | Active | Toroid | - | - | 0.563" (14.30mm) | 10 µH | - | Ungapped | - | - | - | 35.3 | 5.0 | - | - | Uncoated | 0.276" (7.00mm) | - | - |
|
B66417G0000X197FERRITE CORE EFD N97 1PC |
4,125 |
|
Ficha técnica |
EFD20/10/7 | Box | Active | EFD | EFD 20 x 10 x 7 | N97 | - | - | - | Ungapped | - | - | - | - | - | - | - | Uncoated | 0.394" (10.00mm) | 0.787" (20.00mm) | 0.262" (6.65mm) |
|
PLT14/5/1.5/S-3F36FERRITE CORE PLT 3F36 |
1,074 |
|
Ficha técnica |
- | Bulk | Active | PLT | PLT 14 x 5 x 1.5 | 3F36 | - | - | - | - | - | - | - | - | - | - | - | Uncoated | 0.059" (1.50mm) | 0.551" (14.00mm) | 0.197" (5.00mm) |
|
3061990881FERRITE CORE ROD 61 |
14,044 |
|
Ficha técnica |
- | Bulk | Active | ROD | - | 61 | 0.157" (4.00mm) | - | - | Ungapped | 25.0 | 125 | - | - | 12.6 | - | - | Uncoated | - | 1.181" (30.00mm) | - |
|
4061276011FERRITE CORE ROD 61 |
3,178 |
|
Ficha técnica |
- | Tray | Active | ROD | - | 61 | 0.250" (6.35mm) | - | - | Ungapped | 29.0 | 125 | - | 25.0 | 7.07 | - | - | Uncoated | - | 1.000" (25.40mm) | - |
|
ETD34/17/11-3C94FERRITE CORE ETD 3C94 |
2,438 |
|
Ficha técnica |
- | Bulk | Active | ETD | ETD 34 x 17 x 11 | 3C94 | - | - | - | - | - | - | - | - | - | - | - | Uncoated | 0.681" (17.30mm) | 1.378" (35.00mm) | 0.437" (11.10mm) |
|
B66453K0000X608FERRITE CORE ELP PCS200 |
2,463 |
|
Ficha técnica |
I18/4/10 | Bulk | Active | ELP | - | PC200 | - | - | - | - | - | - | - | - | - | - | - | Uncoated | 0.079" (2.00mm) | 0.709" (18.00mm) | 0.394" (10.00mm) |
|
4077266011FERRITE CORE ROD 77 |
11,462 |
|
Ficha técnica |
- | Bulk | Active | ROD | - | 77 | 0.250" (6.35mm) | - | - | Ungapped | - | 2000 | - | - | - | - | - | Uncoated | - | 1.500" (38.10mm) | - |
|
|
T60006L2015W865FERRITE CORE TOROID 27UH |
11,295 |
|
Ficha técnica |
- | Box | Active | Toroid | - | - | 0.673" (17.10mm) | 27 µH | - | Ungapped | - | - | - | 39.3 | 9.0 | - | - | Uncoated | 0.256" (6.50mm) | - | - |
|
B65525J0160A087FERRITE CORE ER 160NH N87 2PCS |
24,732 |
|
Ficha técnica |
ER11/2.5/6 | Box | Active | ER | ER 11 x 5 | N87 | - | 160 nH | ±3% | Gapped | 140.0 | 2200 | 1.1 | 14.1 | 12.4 | - | 174.0 | Uncoated | 0.098" (2.50mm) | 0.433" (11.00mm) | 0.236" (6.00mm) |
|
TX13/7.1/4.8-3E27FERRITE CORE TOROID 3E+27 |
2,236 |
|
Ficha técnica |
- | Bulk | Active | Toroid | TX 13 x 7.1 x 4.8 | 3E27 | 0.510" (12.95mm) | - | - | - | - | - | - | - | - | - | - | Epoxy | 0.199" (5.06mm) | - | - |
|
B64290L0045X049FERRITE CORE TOROID N49 |
1,308 |
|
Ficha técnica |
TX16/9.6/6.3 | Box | Active | Toroid | - | N49 | 0.677" (17.20mm) | - | - | Ungapped | - | - | 1.95 | 38.52 | 19.73 | - | 760.0 | Epoxy | 0.287" (7.30mm) | - | - |
|
B66302G0000X130FERRITE CORE E N30 1PC |
16,341 |
|
Ficha técnica |
E8.8/4/2 | Box | Active | E | E 8 x 8 | N30 | - | - | - | Ungapped | - | - | - | - | - | - | - | Uncoated | 0.161" (4.10mm) | 0.354" (9.00mm) | 0.079" (2.00mm) |
|
TX16/9.1/4.7-3E27FERRITE CORE TOROID 3E+27 |
4,982 |
|
Ficha técnica |
- | Bulk | Active | Toroid | TX 16 x 9.1 x 4.7 | 3E27 | 0.635" (16.13mm) | - | - | - | - | - | - | - | - | - | - | Epoxy | 0.195" (4.95mm) | - | - |
