Como escolher um amplificador operacional em 2026?

O que é o amplificador operacional? O amplificador operacional (op-amp) é um dispositivo de amplificação de tensão de alto ganho amplamente utilizado na eletrônica analógica. Ele pode amplificar sinais elétricos fracos e realizar operações matemáticas essenciais, como adição, subtração e integração. Desde equipamentos de áudio até eletrônica industrial e automotiva, os amplificadores operacionais são um dos componentes mais fundamentais nas aplicações eletrônicas modernas.

A função mais básica e principal de um op-amp é amplificar sinais de tensão analógica fracos. Ele é amplamente utilizado para processar sinais de sensores, dispositivos de áudio e outras fontes de baixo nível.

2. Redução de Ruído em Sinais de Entrada

Circuitos com op-amp podem filtrar sinais de entrada para extrair sinais de frequências desejadas, reduzindo efetivamente o ruído.

3. Operações Matemáticas

Ao conectar componentes externos de realimentação, os op-amps podem realizar operações matemáticas analógicas, como adição, subtração, integração e diferenciação. Essa capacidade é a origem do termo "amplificador operacional".

4. Processamento e Transformação de Sinais

Os op-amps podem implementar seguidor de tensão, conversão de impedância, filtragem ativa e deslocamento de nível, permitindo bufferização, filtragem e adaptação de sinais.

5. Comparação de Tensão e Geração de Sinais

Ao operar no modo de malha aberta, os op-amps podem atuar como comparadores de tensão para determinar a magnitude relativa das tensões de entrada. Com circuitos de realimentação, eles também podem gerar formas de onda, como ondas quadradas e dente de serra.

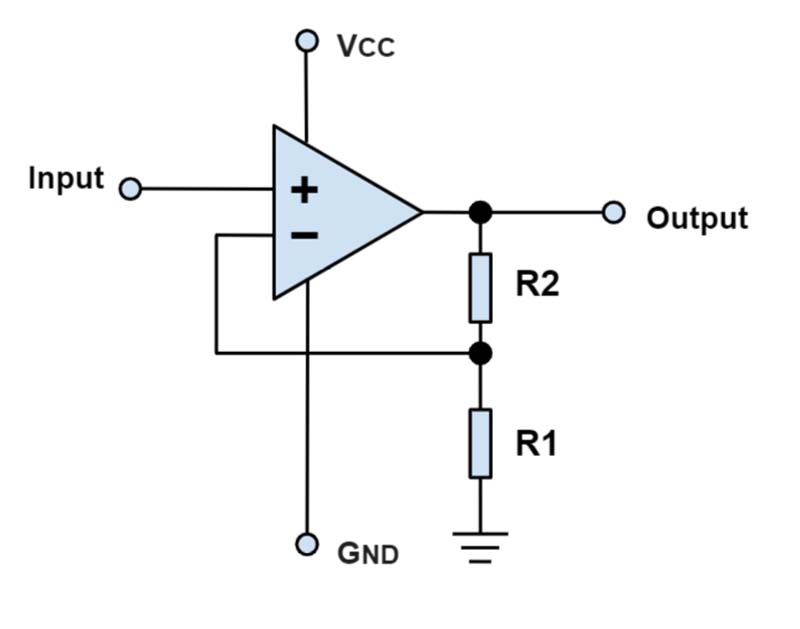

Como funciona um amplificador operacional?

O amplificador operacional (op-amp) é um amplificador diferencial acoplado diretamente de alto ganho com dois terminais de entrada: a entrada não inversora (V+) e a entrada inversora (V−). Sua tensão de saída é determinada pela diferença de tensão entre as duas entradas, expressa como:

Vsaída=AOL(V+−V−)

onde AOL é o ganho de tensão de malha aberta muito alto.

Na condição de malha aberta, o op-amp atua como um comparador de tensão. Devido ao seu ganho extremamente alto, mesmo uma pequena diferença de entrada levará a saída à saturação positiva ou negativa, fazendo-a alternar entre dois níveis de tensão fixos.

Na condição de malha fechada com realimentação negativa, uma parte do sinal de saída é realimentada para a entrada inversora. A realimentação negativa reduz o ganho total, mas melhora significativamente a estabilidade, linearidade, largura de banda e características de impedância de entrada/saída. Isso permite que o op-amp execute funções precisas, como amplificação de sinais, operações matemáticas (adição, subtração, integração, diferenciação), filtragem ativa e correspondência de impedância.

Além disso, um op-amp ideal tem impedância de entrada infinita, impedância de saída zero, ganho de malha aberta infinito e largura de banda infinita. Essas características ideais formam a base para analisar circuitos práticos de op-amp.

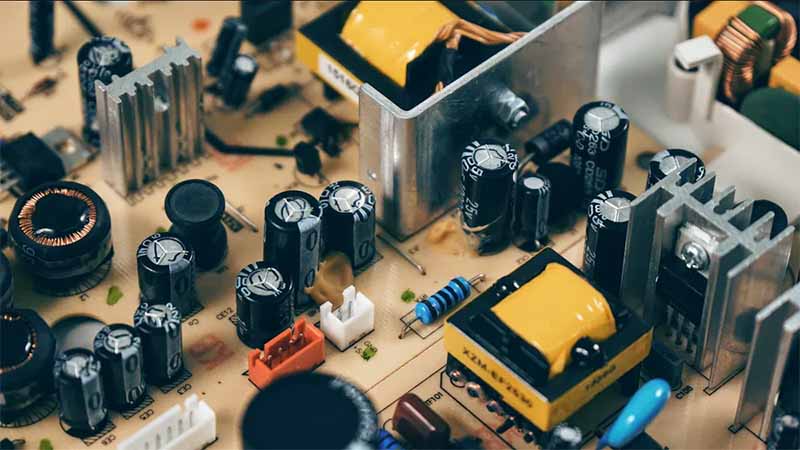

O que é o Amplificador Operacional na Eletrônica

O amplificador operacional (op-amp) é um amplificador de tensão acoplado diretamente de alto ganho com dois terminais de entrada e um terminal de saída. Ele pode realizar amplificação de sinais, operações matemáticas, processamento de sinais, comparação de tensão e geração de formas de onda por meio de circuitos externos de realimentação. É um dos componentes básicos mais importantes nos circuitos eletrônicos analógicos.

1. Amplificação de Sinais

Os op-amps são amplamente utilizados para amplificar sinais analógicos fracos de sensores, microfones e transdutores. Usando realimentação negativa, eles podem fornecer um ganho de tensão estável e controlável, tornando os sinais pequenos grandes o suficiente para processamento, medição ou saída subsequentes.

2. Circuitos de Operações Matemáticas

Como o nome "amplificador operacional" sugere, eles podem realizar várias operações matemáticas analógicas. Circuitos típicos incluem somador, subtrator, integrador e diferenciador. Esses circuitos são amplamente utilizados em computação analógica, sistemas de controle e processamento de sinais.

3. Filtros Ativos

Os op-amps são usados para projetar circuitos de filtros ativos, como filtros passa-baixa, passa-alta, passa-faixa e rejeita-faixa. Comparados aos filtros passivos, os filtros ativos têm desempenho superior, melhor seletividade e sem atenuação de sinal. Eles são comumente usados na eliminação de ruído e seleção de frequência.

4. Comparador de Tensão

Na condição de malha aberta, os op-amps atuam como comparadores de tensão. Eles comparam a tensão de entrada com uma tensão de referência e alternam a saída entre níveis de saturação alto e baixo. Essa função é amplamente utilizada em detecção de limiar, proteção contra sobretensão, circuitos de alarme e sistemas de interface digital.

5. Geração de Formas de Onda

Os op-amps combinados com resistores e capacitores podem formar vários geradores de sinal, como osciladores de onda senoidal, geradores de onda quadrada e geradores de onda triangular. Esses circuitos fornecem sinais periódicos estáveis para instrumentos de teste, sistemas de comunicação e equipamentos de controle.

6. Bufferização e Correspondência de Impedância

Os seguidores de tensão construídos por op-amps têm alta impedância de entrada e baixa impedância de saída. Eles podem isolar a fonte de sinal da carga, evitar efeitos de carga e melhorar a capacidade de direcionamento. Isso é muito importante na transmissão de sinais e circuitos de interface.

Parâmetros Básicos do Amplificador Operacional

Tensão de Offset de Entrada (Vos)

Devido a desajustes nos componentes internos, um op-amp produz uma tensão de erro de entrada equivalente mesmo quando a entrada ideal é zero. Esse erro é amplificado pelo ganho de malha fechada, afetando diretamente a precisão DC. É particularmente crítico em aplicações de alto ganho ou ao amplificar sinais muito fracos, como frontends de sensores.

Corrente de Polarização de Entrada (Ib)

Uma pequena corrente necessária nas entradas do op-amp para manter o funcionamento interno adequado. Ao fluir através de resistências externas, ela pode gerar quedas de tensão adicionais, introduzindo erros. Esse efeito é especialmente significativo para fontes de sinal de alta impedância, como fotodiodos ou circuitos de amostragem.

Ganho de Malha Aberta (Aol)

A capacidade de amplificação de tensão sem realimentação, geralmente muito alta (acima de 10⁵). Embora as aplicações práticas dependam da realimentação negativa, um ganho de malha aberta mais alto ajuda a garantir a precisão e linearidade do ganho de malha fechada.

Produto Ganho-Largura de Banda (GBW)

Indica a compensação entre ganho e largura de banda nas condições de malha fechada. Quando um ganho alto é definido, a largura de banda disponível diminui proporcionalmente. Um GBW mais alto torna o op-amp mais adequado para amplificação de sinais de alta velocidade ou aplicações de banda larga.

Taxa de Variação (SR)

Representa a taxa máxima na qual a tensão de saída pode mudar. Se o sinal de entrada mudar mais rápido que esse limite, a saída não poderá seguir linearmente, causando distorção significativa. Isso é especialmente importante para sinais de grande amplitude, alta frequência ou pulsos.

Razão de Rejeição de Modo Comum (CMRR)

Mede a capacidade do op-amp de rejeitar sinais comuns a ambas as entradas. Um CMRR mais alto permite extrair o sinal diferencial desejado mesmo na presença de ruído ou interferência, sendo um parâmetro chave para sistemas industriais e de medição.

Variação de Saída

Define a faixa de tensão de saída em relação aos trilhos de alimentação. Uma variação limitada pode causar recorte e distorção do sinal. Os op-amps rail-to-rail fornecem uma faixa dinâmica efetiva maior em sistemas de baixa tensão.

Corrente Quiescente (Iq)

A corrente consumida pelo op-amp quando não há sinal de entrada, refletindo seu consumo de energia básico. Dispositivos com baixo Iq são adequados para projetos alimentados por bateria ou de baixa potência, mas muitas vezes exigem compensações em velocidade ou capacidade de direcionamento.

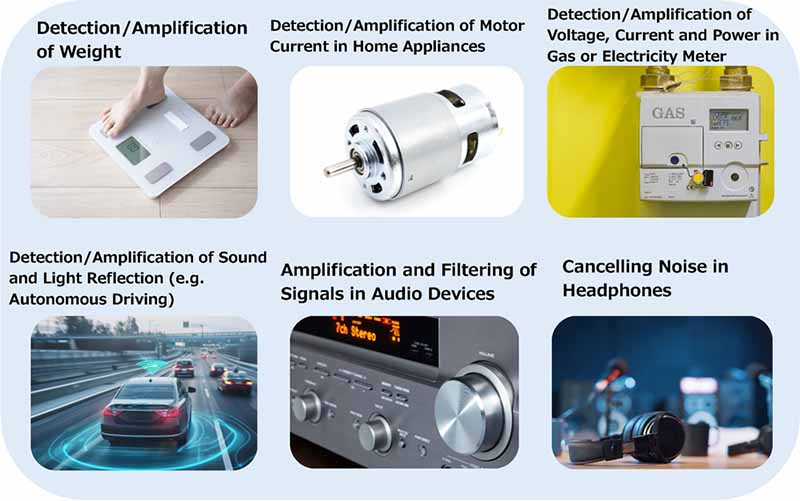

Aplicação do Amplificador Operacional na Eletrônica

1. Dispositivos Móveis e Eletrônica de Consumo

Os amplificadores operacionais são componentes analógicos centrais em dispositivos móveis e residenciais inteligentes do dia a dia. Em smartphones, tablets e outros eletrônicos portáteis, eles interagem com sensores miniaturizados, como sensores de luz, pressão e toque. O op-amp amplifica com precisão os sinais extremamente fracos desses sensores, garantindo que o dispositivo responda sensivelmente às mudanças no ambiente ao redor.

2. Equipamentos de Medição e Controle Industrial

Nos sistemas de produção e medição industrial, os amplificadores operacionais são componentes-chave de instrumentos de alta precisão. Eles são amplamente utilizados em dispositivos de medição de precisão industrial, sistemas de aquisição de dados e sistemas de controle automatizado. Projetados para lidar com ambientes com interferência significativa de sinal e requisitos rigorosos de exatidão, os op-amps amplificam de forma confiável os sinais analógicos fracos dos sensores industriais, filtrando o ruído ambiental e garantindo a medição precisa de parâmetros como temperatura, pressão, deslocamento e corrente.

3. Eletrônica Automotiva

Os sistemas automotivos dependem fortemente de amplificadores operacionais, especialmente em vários módulos de monitoramento no compartimento do motor. Os op-amps processam sinais para parâmetros críticos como corrente, aceleração, temperatura e pressão de óleo. Ao amplificar e otimizar os sinais fracos coletados pelos sensores, eles fornecem dados precisos ao computador de controle do veículo, garantindo o funcionamento estável do motor.

4. Dispositivos de Monitoramento Médico

A eletrônica médica exige alta precisão e estabilidade de sinal. Os amplificadores operacionais são componentes centrais em vários instrumentos de monitoramento de sinais vitais, comumente usados em eletrocardiogramas, monitores de pressão arterial ambulatoriais, oxímetros de pulso e dispositivos de aquisição de sinais fisiológicos.

5. Sistemas de Áudio e Som

Em equipamentos de áudio profissional, alto-falantes residenciais e amplificadores de fone de ouvido, os amplificadores operacionais desempenham um papel central em toda a cadeia de processamento de sinais de áudio. Os op-amps são usados principalmente em circuitos pré-amplificadores para aumentar os sinais de áudio de entrada fracos. Além disso, eles suportam circuitos de filtragem ativa e equalização para otimizar a resposta de frequência, suprimir ruído e distorção, e restaurar um som claro e completo.

Como Escolher um Amplificador Operacional em 2026

Para escolher um amplificador operacional adequado, é essencial considerar uma série de fatores de aplicação prática. Selecionar o op-amp correto em 2026 requer corresponder o desempenho do dispositivo às últimas tendências no design eletrônico moderno, incluindo sistemas portáteis de baixa potência, aplicações de detecção de alta precisão, equipamentos automotivos e médicos com padrões rigorosos de confiabilidade e designs de circuitos integrados compactos.

Primeiro, determine o cenário de aplicação, como medição de precisão, processamento de áudio, condicionamento de sinal de alta velocidade ou sistemas de bateria de baixa potência. Diferentes aplicações têm diferentes focos de design.

Segundo, considere as condições de alimentação, incluindo alimentação simples ou dupla, faixa de tensão de alimentação e se a entrada e saída rail-to-rail são necessárias.

Terceiro, avalie a estabilidade e a capacidade anti-interferência, como o desempenho anti-oscilatório, a supressão de interferência em modo comum e as características de ruído.

Quarto, preste atenção ao ambiente de trabalho, incluindo faixa de temperatura, forma de encapsulamento e capacidade de acionamento de carga.

Finalmente, equilibre o desempenho e o custo: selecione dispositivos de uso geral para circuitos comuns e op-amps de alto desempenho apenas para módulos-chave, a fim de obter um design otimizado.

Os Melhores Amplificadores Operacionais de 2026

Com base nas tendências dominantes do design eletrônico de 2026, incluindo dispositivos móveis e portáteis, eletrônica automotiva, medição industrial de alta precisão e IoT de baixa potência, e considerando os requisitos centrais de processamento de sinais em diferentes cenários, Eastech selecionou cuidadosamente amplificadores operacionais populares e altamente adaptáveis para sua referência, facilitando a correspondência rápida com os requisitos do projeto e vários cenários de aplicação de op-amp.

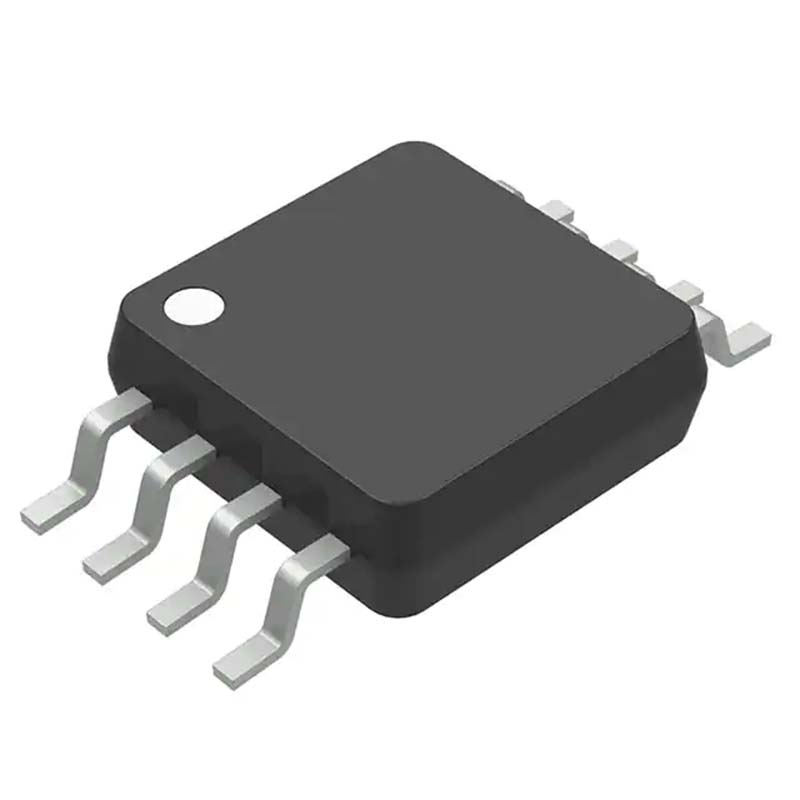

Microchip MCP6N16-100 – amplificador instrumentação de deriva zero de alta precisão, com tensão de offset de entrada e deriva de temperatura extremamente baixas, e excelente rejeição em modo comum; proteção EMI integrada garante forte capacidade anti-interferência; suporta ampla alimentação simples de baixa tensão de 1,8V a 5,5V, faixa de temperatura de operação de -40℃ a 125℃, adequado para ambientes hostis.

• Aplicações: Medição e controle industrial de alta precisão, aquisição de sinais fracos médicos, amplificação de sinal de ponte de Wheatstone, detecção de pressão/corrente de alta precisão, instrumentos de teste portáteis.

STMicroelectronics TSZ181H – op-amp de deriva zero automotivo, certificado AEC-Q100; entrada e saída rail-to-rail com excelente estabilidade em ampla temperatura e deriva de parâmetro insignificante; tensão de alimentação 2,2V–5,5V, temperatura de operação -40℃ a 150℃, adequado para ambientes extremos de alta temperatura.

• Aplicações: Monitoramento de sensores no compartimento do motor, sistemas de segurança automotiva, detecção de pressão/temperatura de pneus, condicionamento de sinal em alta temperatura industrial, dispositivos de medição de alta precisão automotivos.

STMicroelectronics TSU112IY – op-amp duplo ultra-baixa potência de nível nanoampère, certificado para uso automotivo; corrente quiescente na faixa de nanoampères, alimentação de baixa tensão ultra-ampla 1,5V–5,5V prolonga bastante a vida útil da bateria; entrada e saída rail-to-rail com excelente controle de ruído de baixa frequência.

• Aplicações: Módulos de sensores em smartphones/dispositivos vestíveis, terminais IoT alimentados por bateria, sensores de casa inteligente, módulos automotivos de baixa potência, dispositivos médicos portáteis de baixa potência.

Analog Devices AD811ANZ – op-amp de banda larga de alta velocidade, com excelente desempenho de largura de banda e taxa de variação; forte acionamento de saída, distorção muito baixa, processamento de sinal de grande alcance dinâmico excepcional, desempenho estável e durável.

• Aplicações: Pré-amplificadores de áudio profissional, circuitos de equalização de áudio de alta fidelidade, bufferização e transmissão de sinal de vídeo, sistemas de aquisição de dados de alta velocidade, instrumentos de teste e medição, circuitos de processamento de sinal de alta frequência.

Claro, nossos amplificadores operacionais vêm não apenas da ADI, STMicroelectronics, Microchip, Texas Instruments, onsemi e Renesas, mas também de muitas outras marcas mundialmente renomadas. Com a seleção mais abrangente de modelos de amplificadores operacionais disponíveis, a Eastech é sua loja única para componentes eletrônicos e não eletrônicos: praticamente qualquer produto eletrônico que você precisar pode ser encontrado aqui. Estamos comprometidos em fornecer suprimento confiável, orientação profissional de seleção e serviços eficientes de aquisição para apoiar o seu projeto.

Finalmente, entender o que é um amplificador operacional na eletrônica é importante para projetar circuitos eficientes e confiáveis. Ao saber como os op-amps funcionam, suas características-chave, tipos e aplicações, engenheiros e entusiastas podem tomar decisões informadas ao selecionar o amplificador certo para seus projetos. Para aqueles que buscam adquirir op-amps de alta qualidade para seus projetos, podemos oferecer uma ampla gama de opções confiáveis.
