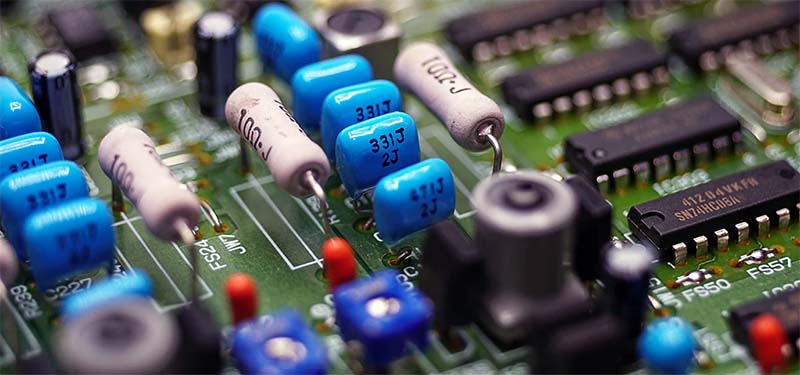

O que é uma placa de circuito impresso?

Placa de circuito impresso (PCI) é a base fundamental de dispositivos eletrônicos, responsável pela integração e conexão de vários componentes eletrônicos. Ela fornece uma plataforma de montagem estável para microcomponentes como chips, resistores e capacitores, ao mesmo tempo que possibilita a interconexão elétrica e a transmissão de sinais entre eles. Este artigo focará no que é uma placa de circuito impresso e no projeto e fabricação de placas de circuito impresso.

Em comparação com o fio manual tradicional, uma PCI usa trilhas de cobre projetadas com precisão para completar as conexões elétricas entre os componentes, resultando em um layout de circuito mais organizado, uma estrutura mais compacta e uma estabilidade e confiabilidade significativamente melhoradas dos produtos eletrônicos.

O que é uma Placa de Circuito Impresso e Como Funciona?

Uma placa de circuito impresso (PCI) serve como o suporte central e hub de conexão de dispositivos eletrônicos. Ela é construída em um substrato isolante com trilhas condutoras de cobre e pads pré-projetados na superfície. Por meio desses caminhos condutores, vários componentes eletrônicos—como resistores, capacitores, chips integrados e sensores—são conectados com precisão para formar um circuito elétrico completo.

A base isolante da PCI fixa os componentes no lugar e isola os circuitos para evitar curtos-circuitos. As trilhas condutoras, por sua vez, permitem três funções-chave: transmissão de energia, transferência de sinais e comunicação de dados. Juntas, elas permitem que diferentes componentes trabalhem em coordenação para que o dispositivo possa executar funções como processamento, controle, exibição e comunicação.

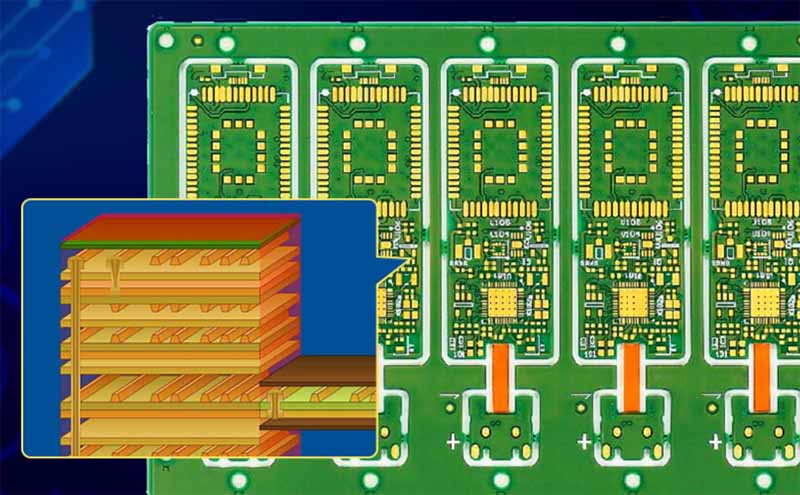

Estrutura Básica da Placa de Circuito Impresso

Uma PCI usa um substrato isolante como sua base estrutural, com uma camada de folha de cobre condutora na superfície. Por meio de um processo de gravação, a folha de cobre é formada em trilhas e pads predefinidos. Esses são então protegidos por uma camada de máscara de solda, e finalmente uma camada de serigrafia é adicionada para marcar rótulos e textos dos componentes.

• Substrato Isolante: Fornece suporte mecânico e isolamento elétrico, prevenindo curtos-circuitos entre os circuitos.
• Camada de Trilhas Condutoras: Formada por folha de cobre gravada, responsável por transmitir energia elétrica e sinais, ao mesmo tempo que conecta os componentes eletrônicos.
• Camada de Máscara de Solda: Cobre as trilhas de cobre para fornecer isolamento e proteção contra oxidação e curtos-circuitos.
• Camada de Serigrafia: Usada para imprimir textos, símbolos e números de referência dos componentes para auxiliar no posicionamento e identificação dos componentes.

Para PCIs multicamadas, camadas adicionais de cobre interno e camadas dielétricas são empilhadas dentro da placa. As conexões elétricas entre as camadas são alcançadas por meio de vias, o que aumenta ainda mais a densidade de fiação e a integração do circuito.

Tipos de Placas de Circuito Impresso

Com base na estrutura e processos de fabricação, as PCIs geralmente podem ser divididas em quatro tipos principais: unilaterais, bilaterais, multicamadas e PCIs flexíveis, cada uma projetada para atender diferentes níveis de integração, restrições de espaço e requisitos de aplicação.

PCI Unilateral

Uma PCI unilateral tem trilhas condutoras e pads em apenas uma face do substrato isolante. Os componentes podem ser montados apenas na face com circuitos. Sua estrutura simples e baixo custo a tornam adequada para produtos eletrônicos básicos com circuitos simples e poucos componentes.

PCI Bilateral

PCIs bilaterais têm trilhas condutoras nas superfícies superior e inferior do substrato. Vias conectam os circuitos em ambas as faces, possibilitando maior densidade de fiação e opções de design mais flexíveis. Esse tipo é amplamente usado em eletrônicos de consumo e dispositivos de controle industrial.

PCI Multicamada

PCIs multicamadas são feitas laminando três ou mais camadas condutoras com camadas dielétricas isolantes entre elas. Vias fornecem interconexões entre as camadas, resultando em alta densidade de fiação, tamanho compacto e excelente desempenho de blindagem. Essas placas são comumente usadas em smartphones, computadores, servidores e outros dispositivos avançados.

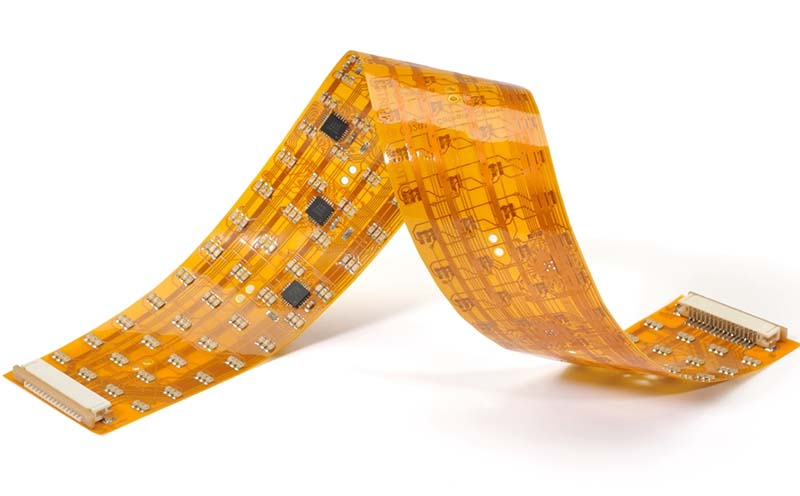

Placa de Circuito Impresso Flexível (PCIF)

PCIs flexíveis são construídas com materiais isolantes flexíveis, que permitem que elas se doblem, dobrem ou torçam. Seu design leve e pequeno tamanho as tornam ideais para aplicações compactas, de forma irregular ou móveis. As PCIFs são amplamente implementadas em displays, câmeras e eletrônicos vestíveis.

Processo de Fabricação da PCI

A fabricação de uma placa de circuito impresso (PCI) geralmente envolve três etapas principais: impressão, gravação e soldagem.

• Impressão: O padrão de circuito projetado é impresso no substrato isolante usando uma camada de fotorresista . Esta etapa "transfere" o layout do circuito para a placa e posiciona-o com precisão para o processo de gravação subsequente.
• Gravação: O cobre indesejado é removido usando soluções químicas, deixando apenas as trilhas de cobre e pads definidos pelo padrão impresso. Isso forma os caminhos condutores necessários para o circuito.
• Soldagem: Componentes eletrônicos como resistores, capacitores e chips são fixados aos pads da PCI usando solda. Isso estabelece as conexões elétricas entre componentes e trilhas, conferindo à placa suas capacidades funcionais.

Para que Serve a Placa de Circuito Impresso?

Uma placa de circuito impresso (PCI) é essencial em quase todos os dispositivos eletrônicos modernos, incluindo smartphones, tablets, dispositivos vestíveis, carregadores sem fio e vários produtos de energia. Essas placas multicamadas, feitas de múltiplos materiais, servem como a plataforma central para a criação de PCMAs (Placas de Circuito Impresso com Componentes Montados). Elas permitem principalmente as conexões de corrente elétrica e sinais entre componentes ativos e passivos.

Em seu nível mais básico, uma PCI garante que os dispositivos eletrônicos possam executar funções fundamentais. Ela fornece caminhos estáveis para corrente e sinais, permitindo que os dispositivos inicializem e operem com confiabilidade.

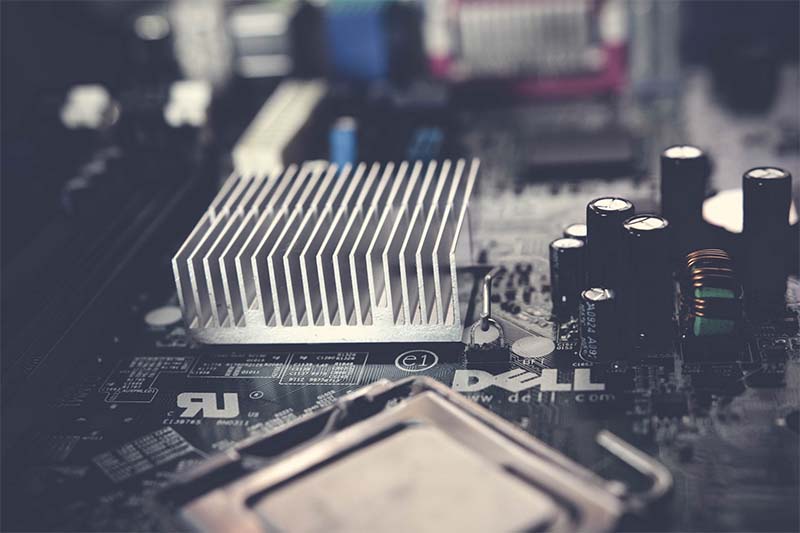

Placa-mãe de Computador

Com componentes especializados e designs personalizados, as PCIs podem suportar funções complexas e tarefas computacionais. Um exemplo típico é uma placa-mãe de computador, que serve como um hub central para processamento e comunicação. Além de computadores, as PCIs são amplamente usadas em eletrodomésticos e equipamentos industriais.

Equipamentos Médicos

No campo médico, as PCIs são indispensáveis. Seja em instrumentos de monitoramento, equipamentos de diagnóstico ou dispositivos médicos portáteis, PCIs estáveis e confiáveis garantem a transmissão precisa de sinais e operação segura e consistente. PCIs de alta qualidade são fundamentais para atender aos rigorosos padrões de precisão, confiabilidade e segurança exigidos em aplicações médicas.

Eletrônica Automotiva

O rápido crescimento da eletrônica automotiva expandiu o uso de PCIs em sistemas veiculares. Do controle do motor e entretenimento no veículo aos sistemas de navegação e módulos de direção autônoma, as PCIs possibilitam a conectividade de circuitos e processamento de sinais. PCIs automotivas devem resistir a altas temperaturas, vibrações e longos tempos de vida útil, tornando-as vitais para o funcionamento estável da eletrônica veicular.

Displays

Dispositivos de exibição também dependem fortemente de PCIs. Seja para LCDs, telas OLED ou painéis touch industriais, placas driver dedicadas gerenciam a transmissão de sinais de imagem, controle de backlight e acionamento de chips. As PCIs fornecem o circuito estável necessário para garantir imagens nítidas, resposta rápida e desempenho confiável.

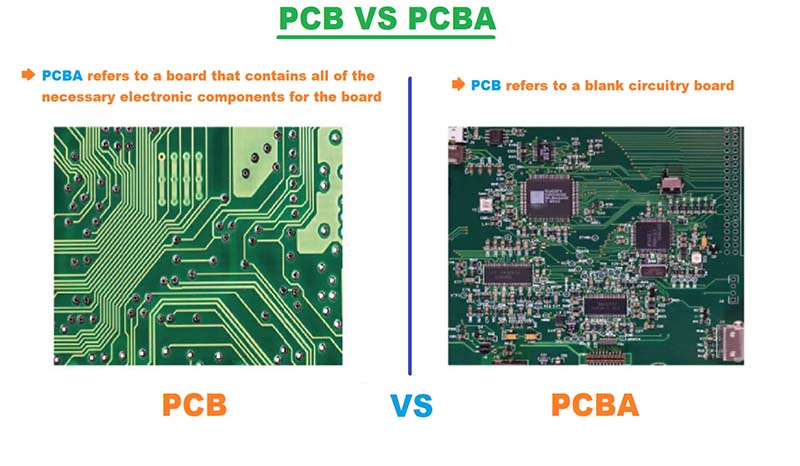

Qual é a Diferença Entre PCB e PCBA?

A placa de circuito impresso (PCB, Printed Circuit Board) é uma placa criada por meio de processos como impressão, revestimento de cobre e perfuração para formar circuitos elétricos. Ela fornece suporte essencial para o montagem de componentes eletrônicos e a criação de conexões elétricas.

A PCBA (Printed Circuit Board Assembly) refere-se à PCB processada e montada. Isso tipicamente inclui procedimentos como a colocação de componentes por tecnologia SMT (Surface Mount Technology) e a inserção por DIP (Through-Hole Technology).

PCB e PCBA representam dois estágios diferentes do mesmo processo geral. Uma PCB consiste em um substrato plano e rígido — geralmente feito de materiais como fibra de vidro e resina epóxi — com trilhas de cobre gravadas. Essas trilhas de cobre fornecem caminhos para sinais elétricos, conectando vários componentes na placa.

Em contrapartida, uma PCBA é uma placa de circuito totalmente funcional que inclui todos os componentes necessários para uma aplicação específica. Após a montagem, a PCBA pode ser integrada diretamente em dispositivos eletrônicos. Placas PCBA totalmente montadas são amplamente utilizadas em eletrônicos de consumo, computadores, eletrônica automotiva, equipamentos médicos e mais. Essas montagens completas são peças essenciais de dispositivos modernos, capazes de executar funções que vão desde o gerenciamento de energia até o processamento complexo de sinais.

Projeto e Fabricação de Placas de Circuito Impresso

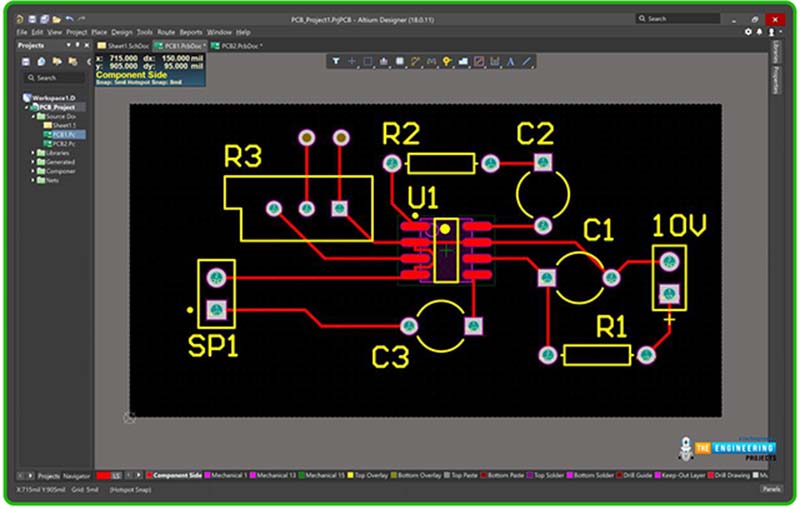

Projeto de PCB

O projeto de PCB envolve a seleção de componentes adequados, sua conexão por meio do projeto esquemático e a definição do layout físico da placa de circuito impresso. O objetivo do projeto de PCB é gerar arquivos de placa precisos com uma estrutura confiável, prática e fabricável.

Fabricação de PCB

A fabricação de PCB refere-se ao processo de produção de placas vazias com base nos arquivos de saída do projeto. Inclui uma série de etapas de processamento, começando com materiais dielétricos e laminados, fabricação de acordo com especificações, e finalizando com inspeção e teste para atender aos padrões exigidos.

Quanto Custa a Montagem de PCB?

O custo da PCBA é afetado por muitos fatores, incluindo custos de mão de obra, custos de moldes, taxas de configuração, prazo de entrega, quantidade do pedido e tecnologia de produção. O custo dos componentes também é uma parte majoritária, e o custo total da PCBA varia conforme o país e região. Transporte e embalagem também são fatores de custo a serem considerados.

Os custos iniciais de mão de obra incluem investimentos em trabalhadores de linha de frente e linhas de produção automatizadas. Os custos de mão de obra variam entre regiões, e os padrões de qualidade do produto também diferem. Formas personalizadas e estruturas especiais aumentarão o custo total de mão de obra. Taxas de moldes e configuração para projetos não padronizados são geralmente altas, enquanto o projeto padronizado de PCB pode reduzir efetivamente tais custos extras.

Onde Posso Comprar Placa de Circuito PCB?

A escolha de um fabricante de PCBA adequado requer avaliação completa da capacidade produtiva da fábrica, nível de processo, sistema de controle de qualidade e capacidade de entrega. Também deve-se prestar atenção se seus canais de fornecimento de componentes são formais, se a precisão da montagem SMT e da montagem DIP atende aos requisitos do produto, e se possui procedimentos completos de teste e envelhecimento. Prazo de entrega, quantidade mínima de pedido, sistema de precificação, atendimento pós-venda e suporte técnico também são critérios de avaliação importantes.

Nossos Serviços de PCBA

A Eastech oferece soluções profissionais de montagem de placas de circuito PCBA em um único ponto, incluindo montagem de circuitos em nível de placa e serviços de montagem e teste de máquinas completas. Somos proficientes em tecnologias de processamento SMT e montagem DIP por furo passante, suportando necessidades de montagem diversificadas, desde linhas de produção de alta velocidade totalmente automáticas até soldagem manual de alta precisão, fornecendo aos clientes serviços de fabricação eletrônica em um único ponto, estáveis, confiáveis e com custo-benefício.

Finalmente, desde o roteamento básico de corrente e sinal até o suporte a aplicações complexas e de alto desempenho, as PCBs formam a base de dispositivos eletrônicos modernos. Saber para que serve uma placa de circuito impresso ajuda a destacar seu papel crítico em eletrônicos de consumo, equipamentos médicos, sistemas automotivos e equipamentos industriais. Ao escolher a PCB e PCBA adequadas para seu projeto por meio da EASTECH, você pode garantir desempenho confiável, montagem eficiente e fornecimento estável de componentes.
