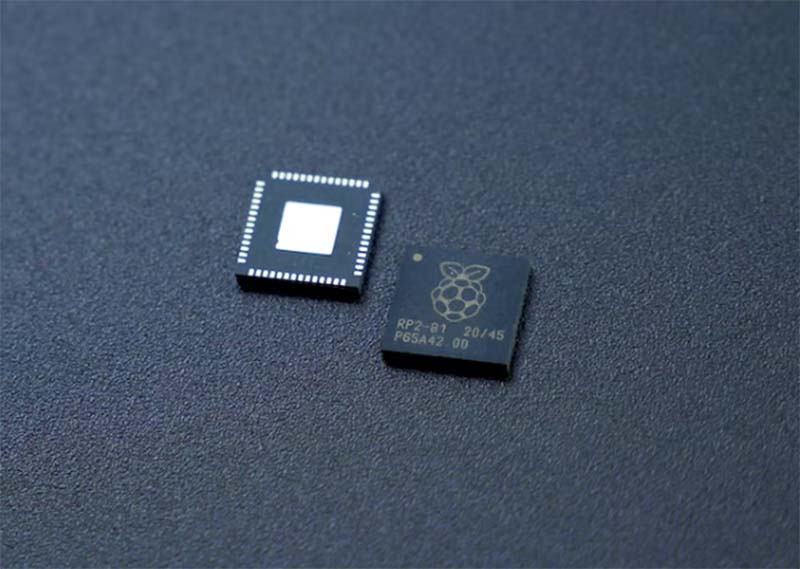

O que é um microcontrolador?

O que é um microcontrolador? Um microcontrolador é um microcomputador de único chip que integra os componentes principais de um pequeno computador em um único chip. Um MCU (Unidade de Microcontrolador) combina uma unidade central de processamento (CPU), memória, temporizadores, interfaces de entrada/saída e outros módulos funcionais em um sistema compacto. Ele é responsável por coordenar o funcionamento do circuito, processamento de sinais, controle de periféricos, tomada de decisões lógicas e execução de instruções.

Para que serve um microcontrolador? É comumente aplicado ao controle e monitoramento de vários dispositivos e sistemas eletrônicos, como eletrodomésticos, eletrônica automotiva e equipamentos médicos. Com o rápido desenvolvimento da inteligência artificial (IA), Internet das Coisas (IoT) e computação de borda, os microcontroladores estão evoluindo de papéis tradicionais orientados a controle para aplicações mais inteligentes e eficientes.

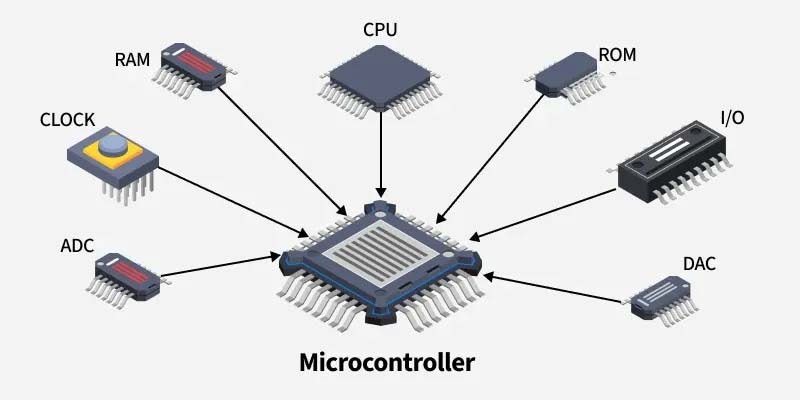

Quais são os Componentes Principais de um Microcontrolador?

Unidade Central de Processamento (CPU):

Como núcleo de computação e controle, a CPU executa instruções, realiza operações aritméticas e lógicas, e gerencia o fluxo do programa.

Memória:

Memória de Programa: Tipicamente Flash ou ROM, usada para armazenar permanentemente o firmware ou código de aplicação. Os dados são mantidos mesmo quando a energia é desligada.

Memória de Dados:

Geralmente RAM, usada para armazenar temporariamente variáveis e dados intermediários durante a execução do programa. Os dados são perdidos quando a energia é removida.

Interfaces de Entrada/Saída (E/S):

• E/S Digital Genérica (GPIO): Configurável como entrada ou saída, usada para conectar dispositivos digitais como botões e LEDs.
• Interfaces de Comunicação: Como UART, I2C e SPI, permitindo a troca serial de dados entre dispositivos.
• Interfaces Analógicas: Incluindo ADC (Conversor Analógico-Digital) e DAC (Conversor Digital-Analógico), usadas para processar sinais analógicos.

Temporizadores/Contadores:

Usados para gerar atrasos de tempo precisos, medir larguras de pulso ou contar eventos externos. Eles são essenciais para aplicações de temporização e controle.

Interfaces de Comunicação Serial:

Como UART, SPI e I2C, permitindo a comunicação de dados com outros chips ou dispositivos e suportando a expansão do sistema.

Conversor Analógico-Digital (ADC):

Converte sinais analógicos de sensores ou outros dispositivos em sinais digitais para processamento pela CPU.

Circuito de Clock:

Fornece sinais de temporização sincronizados para todo o chip. Tipicamente consiste em um oscilador e circuitos de divisão de clock para garantir o funcionamento coordenado de todos os módulos.

Sistema de Interrupções:

Gerencia a prioridade e a resposta a eventos internos ou externos (como pressionamentos de botão ou estouros de temporizador), permitindo que o microcontrolador trate tarefas urgentes em tempo real.

Além disso, microcontroladores modernos podem integrar módulos funcionais extras, como Conversores Digital-Analógicos (DAC), saídas de Modulação por Largura de Pulso (PWM), controladores USB, interfaces Ethernet, drivers de LCD ou canais DMA, para suportar requisitos de aplicações mais diversificados e avançados.‌

Como funciona um microcontrolador?

O mecanismo operacional core de um microcontrolador:

1. Busca: O microcontrolador recupera uma instrução da memória de programa.

2. Decodificação: A instrução é interpretada e traduzida em sinais de nível de máquina que a CPU pode entender.

3. Execução: A CPU realiza a operação necessária, como cálculos aritméticos, processamento lógico ou controle de periféricos.

4. Armazenamento: O resultado é escrito de volta em um registrador ou memória para uso posterior.

Este ciclo contínuo de busca–decodificação–execução–armazenamento permite que o microcontrolador processe dados, controle dispositivos externos e responda a eventos do sistema de forma eficiente e em tempo real.

Como funciona um microcontrolador em um sistema embarcado?

Um microcontrolador serve como unidade de controle central de um sistema embarcado, responsável por executar tarefas dedicadas e gerenciar funções específicas do sistema. Ao contrário de computadores de uso geral, ele normalmente opera sem um sistema operacional complexo, permitindo que funcione de forma independente com eficiência otimizada. Ao integrar o processador, memória, interfaces de entrada/saída, temporizadores e periféricos de comunicação em um único chip, um microcontrolador oferece um design compacto, baixo consumo de energia e desempenho confiável em tempo real.

Com alta velocidade de resposta e eficientes capacidades de processamento de sinais em tempo real, os microcontroladores são ideais para aplicações que exigem alta estabilidade e controle de temporização preciso. Essas aplicações incluem controle de motores e servos, aquisição e processamento de dados de sensores em tempo real, bem como comunicação por meio de interfaces seriais, barramentos industriais e módulos sem fio. Ao coordenar essas funções, os microcontroladores possibilitam a automação, sensoriamento inteligente e funcionamento confiável do sistema em aplicações embarcadas modernas.

Aplicações do Microcontrolador Embarcado

1. Eletrônica Automotiva

Os microcontroladores atuam como unidades de controle core em sistemas eletrônicos automotivos e são amplamente utilizados no controle de carroçaria, gerenciamento de propulsão, controle de chassi, infotainment veicular e sistemas avançados de assistência ao motorista (ADAS). Eles coletam dados de sensores em tempo real e executam lógica de controle rapidamente, garantindo o funcionamento estável, seguro e eficiente dos sistemas de direção, freios, direção, iluminação e controle climático. Dessa forma, os microcontroladores formam o suporte de hardware fundamental para veículos inteligentes e tecnologias de direção autônoma.

2. Automação Industrial

Na automação industrial, os microcontroladores desempenham um papel crítico no controle preciso e processamento em tempo real. Eles acionam motores de forma confiável, coletam vários sinais de sensores e controlam atuadores. Os microcontroladores são amplamente aplicados em CLPs, acionamentos servomecânicos, inversores, robôs industriais, instrumentos inteligentes e sistemas de controle de linhas de produção, possibilitando manufatura automatizada e monitoramento de equipamentos de alta precisão e alta confiabilidade.

3. Casa Inteligente

Os microcontroladores atuam como o "core inteligente" de dispositivos de casa inteligente. Em aplicações como iluminação inteligente, sistemas de segurança, eletrodomésticos, fechaduras inteligentes e dispositivos de monitoramento ambiental, eles lidam com a aquisição de dados, tomada de decisões locais, comunicação de rede e controle coordenado. Isso permite que dispositivos residenciais percebam, analisem e respondam automaticamente, proporcionando uma experiência de vida inteligente mais segura, conveniente e eficiente em termos energéticos.

4. AI de Borda (Edge AI)

Em cenários de computação de borda e AI leve, os microcontroladores fornecem capacidades de processamento inteligente local, compactas e de baixo consumo de energia. Sem depender da conectividade em nuvem, eles podem executar tarefas de inferência de AI, como reconhecimento de voz, detecção de imagens, análise de comportamento e alertas de anomalias, diretamente no nível do dispositivo. Eles são amplamente utilizados em dispositivos vestíveis, sensores inteligentes, terminais de borda industrial e nós da Internet das Coisas (IoT), possibilitando inteligência local de baixa latência, foco em privacidade e alta confiabilidade.

Além desses principais campos, os microcontroladores também são amplamente utilizados em eletrônicos de consumo, equipamentos médicos, equipamentos de telecomunicações e sistemas de energia renovável. Eles suportam funções como gerenciamento de bateria, controle de energia, registro de dados e diagnóstico de sistema, garantindo o funcionamento eficiente, confiável e inteligente em diversas aplicações.

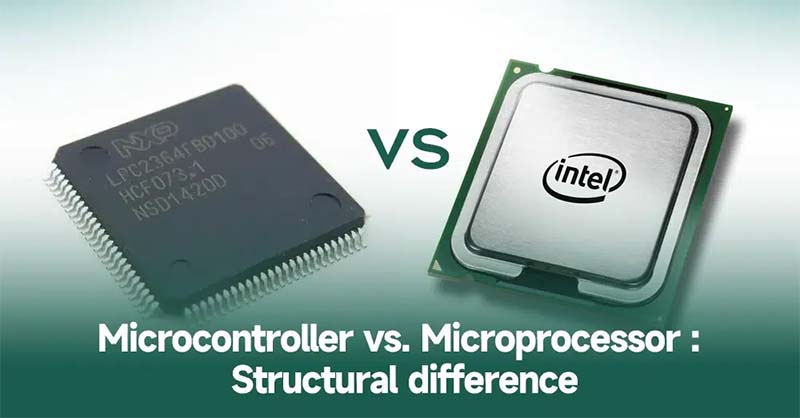

Microcontrolador Vs. Microprocessador

Ambos são processadores de único chip capazes de executar lógica computacional. Uma característica definidora do microcontrolador é que ele integra todos os componentes computacionais necessários em um único chip, permitindo que opere sem a necessidade de circuitos externos adicionais. Em contraste, um microprocessador consiste principalmente em uma CPU e depende de vários chips de suporte para fornecer memória, interfaces seriais, funções E/S e outros recursos essenciais.

Uma Unidade de Microcontrolador (MCU) é essencialmente um computador compacto construído em um único chip. Em comparação com uma Unidade de Microprocessador (MPU), os microcontroladores são mais amplamente utilizados em aplicações de controle dedicado e embarcado. Os microcontroladores funcionam de forma independente, enquanto os microprocessadores são projetados para trabalhar com dispositivos auxiliares externos e hardware de suporte.

Desempenho

Velocidade de Clock:

Os microprocessadores geralmente oferecem maior desempenho, com velocidades de clock atingindo até 4 GHz. Eles são capazes de processar grandes volumes de instruções de forma eficiente, tornando-os adequados para sistemas operacionais, software complexo e tarefas intensivas em dados que exigem grande poder computacional. Em contraste, os microcontroladores focam na eficiência e confiabilidade, e não na potência de processamento máxima. Suas velocidades de clock tipicamente atingem cerca de 80 MHz, o que é suficiente para suas aplicações pretendidas, reduzindo efetivamente o consumo de energia e a geração de calor. Os microcontroladores performam excepcionalmente bem em tarefas básicas como aquisição de dados de sensores, controle de atuadores e gerenciamento de hardware.

Memória:

Os microprocessadores suportam maiores capacidades de memória e podem ser combinados com módulos de memória externos, possibilitando que lidem com processamento massivo de dados e operações de software complexo. Os microcontroladores, por outro lado, vêm com memória interna limitada, que é suficiente para aplicações predefinidas, mas não adequada para lidar com dados em larga escala ou programas altamente complexos.

Interfaces Periféricas:

Os microprocessadores oferecem capacidades de entrada/saída (E/S) mais flexíveis e podem se conectar a uma ampla gama de dispositivos externos e periféricos, tornando-os ideais para sistemas complexos como computadores pessoais e servidores. No entanto, sua dependência de componentes externos pode ocasionalmente introduzir latência. Os microcontroladores têm um número mais limitado de interfaces E/S internas, que são adequadas para aplicações dedicadas. Como seus componentes são integrados em um único chip, eles podem alcançar operação rápida e eficiente mesmo em velocidades de clock mais baixas.

Custo

A diferença de custo entre os dois é significativa. Os microcontroladores têm uma arquitetura mais simples, com maior integração e menos componentes externos, resultando em menores custos de fabricação. Como incluem memória e periféricos internos, reduzem a necessidade de hardware adicional, diminuindo os custos totais do sistema.

Os microprocessadores têm uma estrutura mais complexa e requerem componentes periféricos e de memória externa adicionais para funcionar corretamente, o que aumenta o custo total do sistema. No entanto, seu alto desempenho e flexibilidade justificam o custo mais elevado, tornando-os adequados para sistemas complexos e cenários de aplicação de alta ponta.

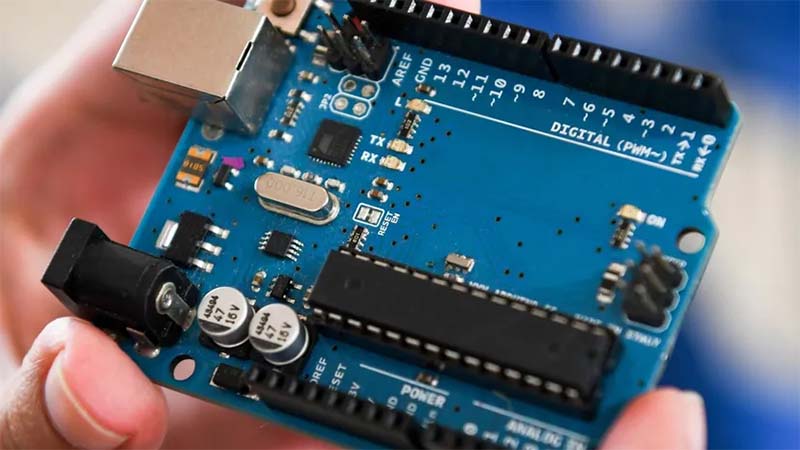

A Eastech Ajuda a Atender às Suas Necessidades de Microcontroladores e Microprocessadores

Eastech fornece microcontroladores de alto desempenho e baixo consumo de energia das principais marcas globais, adequados para aplicações como casa inteligente e IoT. Nosso portfólio de produtos MCU oferece aos fabricantes de dispositivos uma solução一站式 (one-stop) para o desenvolvimento de aplicações com fio e sem fio. Com unidades de processamento e módulos de memória internos, os microcontroladores podem ser programados para executar funções de controle lógico, processamento de sinais e comunicação de dados de forma eficiente.

O Futuro dos Microcontroladores: Perspectivas de Aplicação

1. Potenciado pela Tecnologia de Semiconductores de Terceira Geração

Materiais semicondutores de terceira geração, representados pelo carbeto de silício (SiC) e nitreto de gálio (GaN), estão redefinindo os limites de desempenho dos microcontroladores em nível fundamental. Com vantagens como alta resistência a tensão, baixa perda de potência e tolerância a altas temperaturas, combinadas com tecnologias de processo avançadas e soluções emergentes de memória (como MRAM e PCM), esses materiais aumentam significativamente a eficiência energética do chip, densidade de potência e adaptabilidade ambiental. Isso possibilita maior capacidade de acionamento, tempos de resposta mais rápidos e vida útil mais longa para aplicações em eletrônica automotiva, controle industrial e sistemas de energia renovável, tornando-os uma base core para hardware inteligente de alta ponta.

2. Integração Profunda de AI e Computação de Borda

Os microcontroladores estão evoluindo de dispositivos tradicionais de "execução de controle" para plataformas capazes de tomar decisões inteligentes locais. Ao integrar NPUs, aceleradores de AI e motores de inferência leves, eles podem processar dados de voz, visão e sensores diretamente na borda em tempo real. Arquiteturas colaborativas nuvem-borda reduzem a latência e aumentam a privacidade de dados, permitindo que a inteligência opere independentemente da nuvem. Esse avanço suporta amplamente inspeção industrial, automação de casa inteligente, percepção veicular, dispositivos vestíveis e outros cenários de borda, acelerando a transição da concepção para a implementação real da inteligência onipresente.

3. Baixo Consumo de Energia e Alta Confiabilidade

Para atender às demandas de sistemas alimentados por bateria, operação desatendida por longos períodos e ambientes adversos, os microcontroladores estão avançando em direção à eficiência energética extrema e confiabilidade ao longo de todo o ciclo de vida. Por meio de operação em tensão quase limiar, gerenciamento dinâmico de energia e modos de sono de múltiplos níveis, eles atingem níveis ultrabaixos de corrente de espera. Ao mesmo tempo, o cumprimento dos padrões automotivos ASIL-D e padrões industriais de segurança funcional fortalece o desempenho anti-interferência, tolerância a falhas, mecanismos de inicialização segura e proteção por criptografia. Essas melhorias garantem o funcionamento estável a longo prazo e a segurança confiável de dados em aplicações críticas.
