O que é FPGA em sistemas embarcados?

O que é FPGA em sistemas embarcados?Um Field Programmable Gate Array (FPGA) é um circuito integrado flexível cuja estrutura interna pode ser reconfigurada após a fabricação. Diferente de processadores de função fixa, a programação de FPGA para sistemas embarcados permite a customização em nível de hardware, possibilitando que desenvolvedores projetem e otimizem arquiteturas de processamento adaptadas a aplicações específicas.

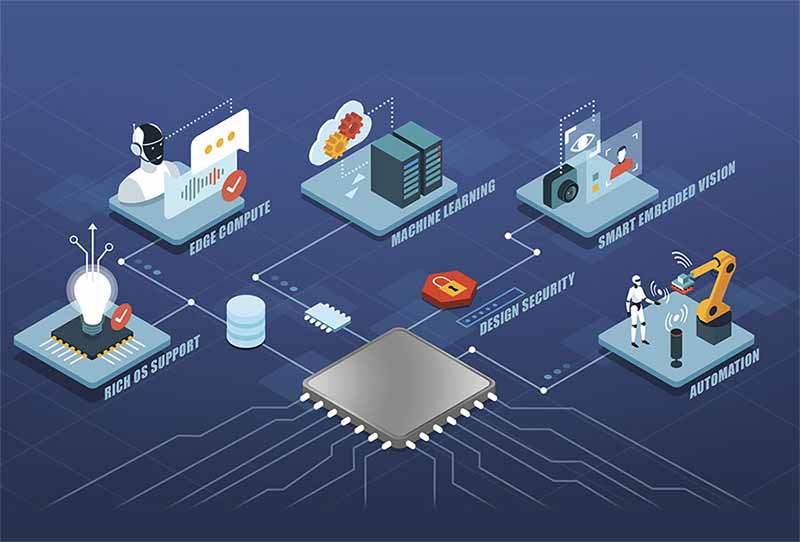

Os sistemas embarcados enfrentam tarefas cada vez mais complexas. Aplicativos de IA, IoT e controle industrial exigem processamento em tempo real, baixa latência e alta eficiência energética, o que as arquiteturas de hardware tradicionais não conseguem satisfazer. As FPGAs oferecem flexibilidade excepcional e desempenho de alta velocidade. Elas são amplamente aplicadas em ADAS automotivo para tomadas de decisão autônomas em tempo real, aceleram o processamento de sinais em equipamentos de imagem médica e diagnóstica, e suportam a infraestrutura 5G e a transmissão de dados de alta velocidade na indústria de telecomunicações, garantindo uma operação de rede estável e eficiente.

Um Field Programmable Gate Array (FPGA) é um componente semicondutor caracterizado por uma arquitetura reprogramável que permite a customização do hardware mesmo após a fabricação. Diferente de processadores tradicionais ou circuitos integrados de aplicação específica (ASICs), uma FPGA é construída a partir de blocos lógicos configuráveis (CLBs) conectados por meio de roteamento programável. Esse recurso permite que projetistas otimizem o hardware para tarefas específicas, oferecendo maior desempenho e eficiência.

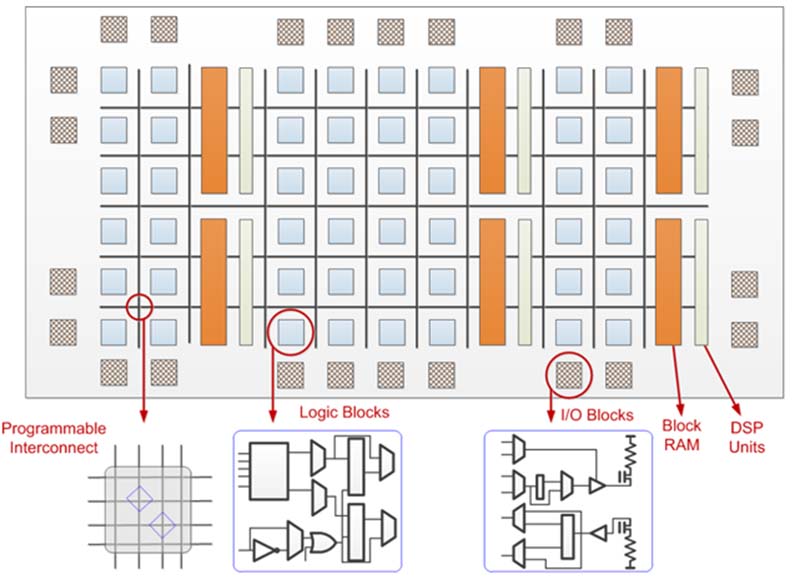

Seis componentes de um chip FPGA

Blocos Lógicos Programáveis:

Estas são as unidades centrais que implementam funções lógicas definidas pelo usuário. Os blocos lógicos formam a base para computação e controle personalizados dentro de uma FPGA.

Blocos de Entrada/Saída (IOBs):

Os IOBs gerenciam a interação de sinais entre a FPGA e circuitos externos, possibilitando uma transmissão de dados de entrada e saída eficiente e confiável.

Recursos de Roteamento:

Os recursos de roteamento atuam como "pontes de informação" que conectam os blocos lógicos e os IOBs, garantindo um fluxo de sinais estável e eficiente por toda a FPGA.

Blocos de Gerenciamento de Clock:

Muitas vezes considerados os "guardiões" da sincronização do sistema, os blocos de gerenciamento de clock controlam com precisão os sinais de clock, permitindo que todas as operações da FPGA funcionem de forma ordenada e coordenada.

RAM em Bloco Embarcada:

Esses blocos de memória no chip fornecem bufferização e acesso a dados de alta velocidade, aprimorando significativamente a capacidade de processamento de dados da FPGA e o desempenho geral.

Lógica de Configuração:

A lógica de configuração é responsável por carregar e armazenar dados de configuração, permitindo que a FPGA alterne flexivelmente os modos de operação e se adapte a diferentes requisitos funcionais.

Por que a FPGA é importante?

A principal diferença entre um chip de matriz de portas programável e processadores como CPUs, GPUs ou ASICs reside em suas conexões e layout lógicos não fixos em nível de hardware. Diferente de arquiteturas fixas, as unidades lógicas e interconexões da FPGA não são cabeadas rigidamente. Em vez disso, os usuários podem programar os blocos lógicos e as matrizes de comutação usando ferramentas EDA para configurar funções de hardware e implementar circuitos integrados de aplicação específica adaptados a tarefas específicas.

No campo da inteligência artificial, as FPGAs oferecem fortes vantagens tanto em eficiência de processamento quanto em flexibilidade. À medida que as tecnologias de IA continuam evoluindo, os chips de matriz de portas programáveiss deverão ver um crescimento renovado em uma ampla gama de aplicações, incluindo robótica, reconhecimento de fala, reconhecimento de imagens, processamento de linguagem natural e sistemas especialistas. Com o rápido desenvolvimento das tecnologias 5G, direção autônoma, IA e big data, a FPGA entrou em uma nova fase de oportunidades e expansão.

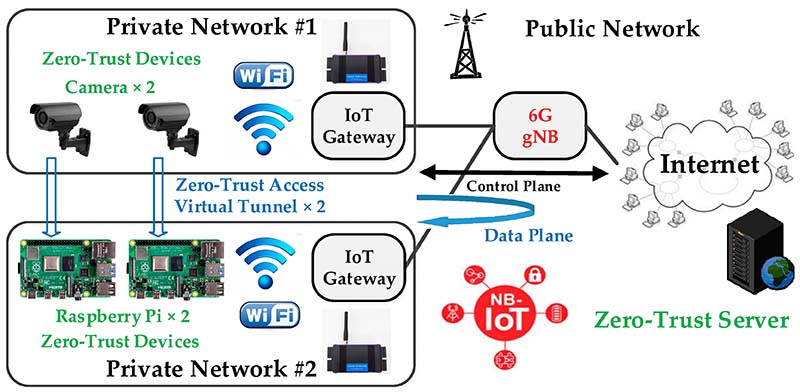

Aplicações da Matriz de Portas Programável (FPGA)

Os chips FPGA são amplamente utilizados nas indústrias de comunicação sem fio e comunicação a cabo, onde suportam funções como expansão de interface, controle lógico, processamento de dados e integração de sistema em chip.

Comunicações

Os sistemas de comunicação modernos exigem processamento de protocolo de alta velocidade, enquanto os padrões e protocolos de comunicação são atualizados com frequência. Isso torna os chips de função fixa menos adequados. Graças à sua arquitetura reconfigurável, as FPGAs são frequentemente a escolha preferida, permitindo que as funções do sistema sejam modificadas e atualizadas por meio de reprogramação.

Aceleração de Algoritmos

As FPGAs se destacam no processamento de sinais complexos e multidimensionais. Sua arquitetura de processamento paralelo as torna bem adequadas para acelerar algoritmos computacionalmente intensivos, especialmente em aplicações de processamento de sinais.

Sistemas Embarcados

Em sistemas embarcados, as FPGAs são frequentemente usadas para construir o ambiente de hardware de baixo nível, sobre o qual o software embarcado é desenvolvido. Embora muitas tarefas de alto nível sejam tratadas por software, a FPGA fornece uma base de hardware flexível e eficiente.

Aplicações de IoT

As FPGAs possibilitam a agregação de dados de alta velocidade, enquanto sua natureza reconfigurável suporta a escalabilidade de longo prazo para sensores e gateways inteligentes, otimizando todo o ecossistema de IoT.

Monitoramento de Segurança

Em sistemas de segurança, apenas CPUs frequentemente lutam com o processamento multicanal e a análise inteligente em tempo real. Ao integrar uma FPGA, os sistemas podem lidar eficientemente com vários fluxos de vídeo, ao mesmo tempo em que permitem funções avançadas de detecção e análise.

Automação Industrial

O alto desempenho, a resposta em tempo real e a flexibilidade dos chips FPGA os tornam amplamente adotados na automação industrial. Por exemplo, em sistemas de servomecanismo de máquinas CNC, as FPGAs podem controlar vários motores simultaneamente, oferecendo uma vantagem clara sobre os chips dedicados tradicionais que normalmente suportam apenas o controle de um único motor.

Inteligência Automotiva

Em sistemas automotivos inteligentes, as FPGAs são usadas para controlar e acionar sistemas de motores de veículos elétricos e para conectar componentes internos do veículo, como sistemas de direção, painéis de instrumentos, radares e sensores ultrassônicos. Elas também desempenham um papel fundamental no processamento e controle de sinais para LiDAR, radar de ondas milimétricas e outras tecnologias de sensoriamento avançadas.

Quais são os Benefícios das FPGAs em Sistemas Embarcados?

Computação Paralela

As FPGAs suportam computação paralela verdadeira, permitindo que algoritmos complexos de IA sejam divididos em várias tarefas e executados simultaneamente. Esse paralelismo aumenta significativamente a velocidade de processamento e a taxa de transferência geral.

Baixa Latência e Alta Taxa de Transferência

As FPGAs permitem aceleração em nível de hardware ao implementar algoritmos diretamente em circuitos dedicados. Isso resulta em baixa latência e alta taxa de transferência, o que é especialmente importante para aplicações de processamento de dados em tempo real, processamento de imagens e reconhecimento de fala.

Flexibilidade de Otimização

Com sua arquitetura reconfigurável e customizável, as FPGAs permitem que os desenvolvedores otimizem tanto a estrutura de hardware quanto os algoritmos. Isso torna possível ajustar as cargas de trabalho de IA e obter um desempenho computacional mais eficiente e otimizado em termos de energia.

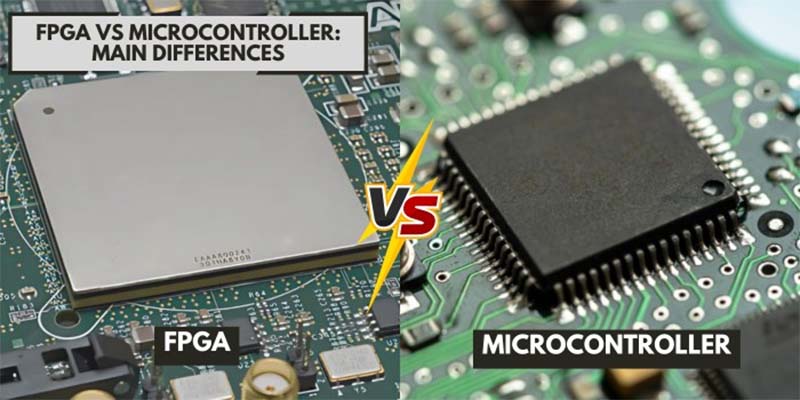

FPGA vs. Microcontrolador

O microcontrolador (MCU) é essencialmente um "microcomputador" que integra uma CPU, memória (RAM e ROM) e periféricos, como interfaces seriais e GPIOs, em um único chip. Os microcontroladores (MCUs) integram um núcleo de processador, memória e interfaces periféricas. Centrados em código de software, eles executam tarefas de controle e computação; sua funcionalidade pode ser reescrita e atualizada a qualquer momento por meio de programas de software, oferecendo desenvolvimento flexível e iteração conveniente, com foco principal em tarefas de controle embarcado de uso geral.

As FPGAs (Field-Programmable Gate Arrays) consistem em uma vasta matriz de blocos lógicos reconfiguráveis e recursos de roteamento. Elas suportam a repetição da apagagem e reprogramação da lógica de hardware, permitindo alterações flexíveis na arquitetura do circuito e na funcionalidade para se adaptar a uma ampla variedade de cenários.

Os ASICs (Circuitos Integrados de Aplicação Específica) apresentam uma arquitetura de hardware fixa capaz de executar apenas uma função específica e pré-determinada. Uma vez fabricados, eles não podem ser reprogramados ou ter sua lógica modificada.

A FPGA é uma plataforma de hardware reconfigurável que permite definir circuitos digitais personalizados após a fabricação. Enquanto um microcontrolador depende de uma arquitetura fixa projetada para executar instruções de software, uma FPGA é configurada no nível de porta de hardware. A diferença entre os dois reside na forma como a funcionalidade é implementada: as FPGAs são programadas por meio da configuração de hardware, enquanto os microcontroladores são programados por meio de instruções de software.

Programabilidade

As FPGAs são totalmente programáveis, permitindo que novas funções sejam implementadas reprogramando o hardware. Em contraste, os microcontroladores (MCUs) têm uma arquitetura fixa e não podem ser reconfigurados.

Capacidade de Processamento

As FPGAs se destacam em tarefas de computação de alto desempenho, como processamento de sinal digital, processamento de imagens e aceleração de IA. Os MCUs, por outro lado, são geralmente usados para tarefas mais simples, como controle de dispositivos e monitoramento de sensores.

Flexibilidade

As FPGAs oferecem maior flexibilidade, pois podem ser programadas e reprogramadas para se adaptar a diferentes aplicações. Os MCUs normalmente executam programas predefinidos armazenados na memória interna, com adaptabilidade limitada.

Ciclo de Desenvolvimento

O desenvolvimento para FPGAs geralmente leva mais tempo porque envolve projeto de hardware, verificação e depuração. O desenvolvimento de MCU é geralmente mais rápido, exigindo principalmente programação e teste de software.

Custo

As FPGAs tendem a ser mais caras devido à complexidade de seus processos de projeto, verificação e teste. Os MCUs são comparativamente de baixo custo e mais fáceis de implantar para aplicações embarcadas padrão.

Em conclusão, tanto as FPGAs quanto os microcontroladores são componentes essenciais para sistemas embarcados, mas atendem a propósitos diferentes. A principal diferença reside no nível de customização e complexidade. As FPGAs permitem maior customização, fluxos de trabalho mais complexos e suportam modificações em nível de hardware mesmo após a implantação.

Se um projeto exigir um acelerador de hardware altamente customizado, atualizações frequentes no projeto e fortes capacidades de processamento paralelo de alto desempenho, a FPGA é a escolha preferida.

Para tarefas que envolvem controle sequencial rotineiro ou processamento de dados simples, um microcontrolador oferece uma solução mais econômica e eficiente.

Os Principais Fabricantes de FPGA

As duas principais empresas na indústria de FPGA são a AMD (Xilinx) e a Intel (Altera). Como um dos inventores originais da tecnologia FPGA, a AMD possui uma base técnica sólida e ecossistema completo, com linhas de produtos cobrindo uma gama completa de cenários de aplicação. A Intel possui vantagens proeminentes em comunicações, controle industrial e outros campos profissionais. Além disso, os principais fabricantes de FPGA influentes também incluem Lattice, Microchip, Efinix e Gowin Semiconductor.

FPGA com Prioridade de Custo

As FPGAs de baixo nível apresentam baixo consumo de energia e baixa densidade lógica, adequadas para cenários de aplicação básicos sensíveis ao custo e com baixa complexidade funcional. Produtos representativos incluem as séries AMD Xilinx Spartan, Artix-7 e Kintex-7, séries Intel Altera Cyclone, séries Lattice Semiconductor Mach XO e ICE40, bem como a série Microsemi Fusion.

Com uma arquitetura simplificada, consumo de energia controlado e alta relação custo-benefício, esses chips são comumente usados em controle lógico simples, processamento básico de sinais e design embarcado leve.

FPGA de Alto Desempenho

As FPGAs de alto nível são projetadas para atender aos requisitos de alta densidade lógica, desempenho superior e alta largura de banda. Elas oferecem poderosas capacidades de processamento paralelo, interfaces de alta velocidade extensas e abundantes recursos on-chip de grande capacidade, capazes de lidar com algoritmos complexos, computação de dados em larga escala, comunicação de alta qualidade e cenários de computação profissional. Os produtos principais abrangem a série flagship AMD Xilinx Virtex, a série Intel Stratix e a série Agilex de alto desempenho de nova geração.

Elas são amplamente aplicadas em IoT, data centers, aceleração de IA, equipamentos de comunicação de alta qualidade e outros campos de ponta.

Dentre eles, a Microchip construiu uma forte reputação por FPGAs de alta confiabilidade e tolerantes à radiação, especialmente em aplicações aeroespaciais, de defesa e de comunicação. Seus produtos FPGA combinam desempenho com flexibilidade, e um dispositivo representativo é o APA1000-CQ208M da série ProASIC PLUS, amplamente utilizado em projetos de sistemas embarcados.

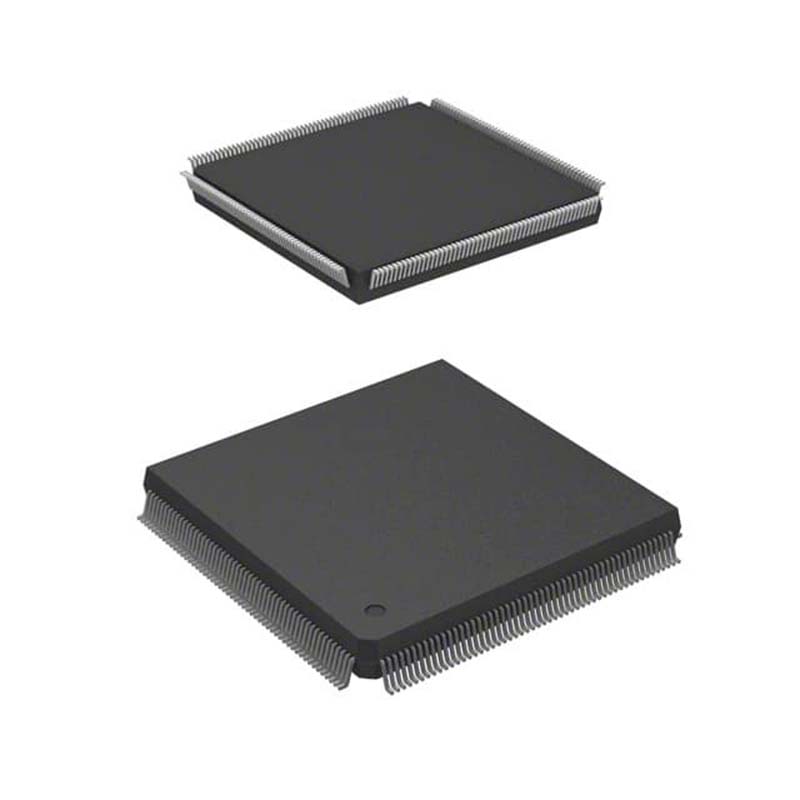

FPGA APA1000-CQ208M

Microchip Technology's APA1000-CQ208M é uma FPGA (Field Programmable Gate Array) embarcada da família ProASICPLUS, oferecendo alta integração e programabilidade flexível. Construído em um processo de 0,22μm, este dispositivo opera com uma fonte de alimentação de 2,5V, suporta uma frequência de operação máxima de 180MHz e oferece uma capacidade lógica de até 1 milhão de portas de sistema. Ele vem equipado com 158 portas de E/S de usuário e apresenta um pacote CQFP de 208 pinos.

A principal vantagem do APA1000-CQ208M é sua combinação de desempenho de nível ASIC e a programabilidade da tecnologia flash não volátil. Isso permite que os engenheiros aproveitem fluxos e ferramentas de design ASIC ou FPGA existentes, agilizando o desenvolvimento de sistemas eletrônicos de alta densidade.

Ideal para diversas aplicações, esta FPGA popular atende efetivamente aos requisitos dos mercados de redes, comunicações, computação e aviônica.

Em resumo, as FPGAs são componentes altamente versáteis e poderosos em sistemas embarcados, oferecendo flexibilidade incomparável, capacidade de processamento paralelo e customização em nível de hardware. Sua capacidade de ser reprogramada as torna ideais para projetos que exigem aceleração de alto desempenho, atualizações frequentes de design ou processamento de sinais complexos. De comunicações, IA e automação industrial à inteligência automotiva, segurança e aeroespacial, as aplicações da matriz de portas programável são extensas e continuam crescendo.

Escolha FPGAs de alta qualidade diretamente de fabricantes originais com suprimento direto garantido. Contate a Eastech para uma solução completa que oferece fornecimento de componentes eletrônicos confiável, teste de produtos e planos de suprimento personalizados adaptados às suas necessidades de produção.
