O que são Processadores Digitais de Sinal?
O que são Processadores de Sinal Digital? Chips de processamento de sinal digital são frequentemente chamados de "supercérebro" por trás dos dispositivos eletrônicos atuais. Você pode encontrar DSPs trabalhando silenciosamente dentro de smartphones, carros, máquinas industriais e equipamentos médicos, garantindo que os sinais sejam processados de forma rápida e precisa em tempo real.
Os processadores digitais de sinais (DSPs) são implementados com chips DSP dedicados, que convertem sinais do mundo real, como áudio, vídeo, temperatura, pressão ou sinais de posição, em dados digitais para processamento e computação. Esses chips funcionam como calculadoras de alta velocidade, capazes de executar cálculos complexos de forma eficiente.
Um conversor analógico-digital (ADC) primeiro converte sinais analógicos, como áudio ou vídeo, em um formato digital composto por 1s e 0s. Em seguida, o chip DSP processa esses sinais digitais e envia as informações processadas de volta ao usuário por meio de um conversor digital-analógico (DAC).

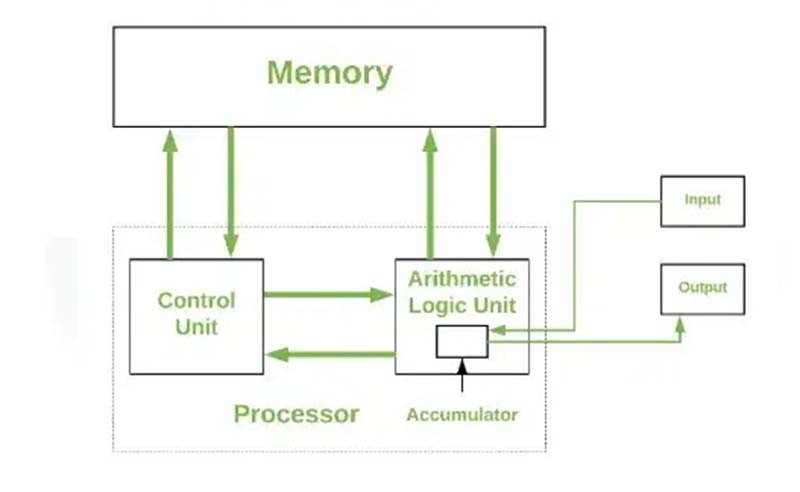

Como Funcionam os Processadores de Sinal Digital?
A principal força dos chips DSP está na sua capacidade altamente eficiente de processamento de sinais, impulsionada por algoritmos avançados incorporados e alto desempenho de computação. O princípio básico de funcionamento começa com a recepção de um sinal analógico, que é convertido em sinal digital através de um conversor analógico-digital (ADC). O sinal digital é então processado pelo núcleo DSP usando operações complexas como filtragem, modulação, codificação e decodificação. Por fim, o sinal digital processado é convertido novamente em sinal analógico através de um conversor digital-analógico (DAC) para saída.
Amostragem (Sampling)
Sinais analógicos contínuos são convertidos em sinais digitais discretos usando um ADC. A frequência de amostragem deve ser pelo menos o dobro da maior frequência do sinal analógico original para garantir reconstrução precisa e sem distorções.
Processamento (Processing)
O DSP realiza o processamento baseado em algoritmos nos sinais digitais amostrados, incluindo transformadas rápidas de Fourier (FFT) e filtragem digital. Esses algoritmos são executados através das unidades de computação internas do DSP e conjuntos de instruções especializadas, permitindo funções como análise de espectro, redução de ruído e extração de características.
Saída (Output)
Após o processamento, o sinal digital pode ser convertido de volta em sinal analógico para saída ou transmitido em forma digital para outros sistemas para processamento adicional ou comunicação.
Quais São os Componentes de Chips de Processamento de Sinal Digital?
Um chip DSP é composto por vários blocos-chave que trabalham juntos para lidar eficientemente com tarefas complexas de processamento de sinais.
Unidade Aritmética:
Esta é o núcleo do chip DSP e inclui elementos computacionais básicos, como multiplicadores e somadores. O multiplicador pode concluir operações de multiplicação dentro de um único ciclo de instrução, enquanto o somador lida com adições. Trabalhando juntos, eles permitem a execução rápida de operações matemáticas complexas.
Memória:
Os chips DSP tipicamente incluem tanto memória de programa quanto memória de dados. A memória de programa armazena o código necessário para as operações DSP, enquanto a memória de dados contém os dados de sinal de entrada e os resultados do processamento. Alguns chips DSP também possuem cache de alta velocidade para melhorar a velocidade de acesso a dados e instruções.
Interfaces de Entrada/Saída:
As interfaces E/S permitem que o chip DSP se comunique com dispositivos externos. Elas recebem sinais digitais de sensores, conversores analógico-digitais (ADCs) e outras fontes, e enviam sinais digitais processados para conversores digital-analógicos (DACs), displays e módulos de comunicação.
Unidade de Controle:
Muitas vezes referida como o "cérebro" do chip DSP, a unidade de controle gera sinais de controle com base em instruções de programa. Ela coordena o funcionamento de todos os componentes internos e gerencia o fluxo de dados por todo o chip.
Combinando unidades aritméticas de alta velocidade, memória dedicada e lógica de controle inteligente, os DSPs são projetados para processamento de sinais rápido, eficiente e em tempo real, permitindo que eles lidem com uma ampla gama de tarefas de processamento de sinais em aplicações do mundo real.
Características dos Processadores de Sinal Digital
Alta Capacidade e Capacidade de Processamento Complexo
Os processadores de sinal digital são capazes de lidar com tarefas de processamento em larga escala e complexas, incluindo cálculo de sinal, filtragem, análise e transformação. Ao mesmo tempo, eles requerem muito pouco espaço físico, permitindo que mais funções sejam integradas em dispositivos eletrônicos compactos.
Alta Flexibilidade
Em comparação com sistemas de processamento de sinal analógico, os parâmetros de sistemas de processamento de sinal digital são tipicamente armazenados em registradores ou memória. Modificar esses parâmetros para ajuste ou otimização do sistema é simples e eficiente. Essa flexibilidade permite que os processadores de sinal digital se adaptem a uma ampla gama de cenários de aplicação complexos.
Alta Confiabilidade
Os processadores de sinal digital usam componentes digitais e representações binárias de sinais. Dentro de certos limites, a interferência externa não causa alterações nos valores digitais. Como resultado, sistemas baseados em DSP oferecem forte resistência a ruído, armazenamento de dados estável e alta confiabilidade geral.
Alta Precisão
Dispositivos analógicos geralmente oferecem precisão limitada de representação de dados, enquanto processadores de sinal digital podem suportar comprimentos de palavra maiores, como 64 bits. Isso permite que a precisão dos dados alcance níveis acima de 10⁻¹⁸, muito superior ao de sistemas analógicos.
Multiplicadores de Hardware Dedicados
Os processadores de sinal digital são equipados com multiplicadores de hardware especializados que podem concluir uma operação de multiplicação dentro de um único ciclo de instrução, melhorando muito a eficiência de processamento. Além disso, registradores acumuladores permitem que o processador lide eficientemente com a soma de vários produtos.
Arquitetura de Memória Dupla
Os DSPs tipicamente dividem a memória interna em dois espaços separados — um para armazenamento de programa e outro para armazenamento de dados. Essa arquitetura permite o acesso simultâneo a instruções e dados, aumentando significativamente a largura de banda da memória e o desempenho geral de processamento.
O que Fazem os Processadores de Sinal Digital?
Um processador de sinal digital (DSP) é um microprocessador especializado projetado para processamento de sinal digital em tempo real. Ele pode executar eficientemente operações como aquisição de sinal, transformação, filtragem, detecção e modulação/demodulação. Graças à sua alta velocidade e eficiência, os processadores de sinal digital são amplamente utilizados em comunicações, processamento de áudio e vídeo, automação industrial, eletrônica automotiva, controle de robôs, controle de motores e eletrodomésticos.
Aplicações do Processamento de Sinal Digital
Comunicações
Na área de comunicações, os processadores de sinal digital são amplamente utilizados em estações base, telefones móveis, modems, bem como em sistemas de conversão analógico-digital e digital-analógico. Os DSPs permitem o processamento em tempo real de sinais de comunicação, melhorando a qualidade do sinal, a confiabilidade e a eficiência de transmissão.
Processamento de Áudio e Vídeo
Em aplicações de áudio e vídeo, os processadores de sinal digital lidam com tarefas como codificação e decodificação de áudio, mistura, redução de ruído, e compactação, descompactação e melhoria de vídeo. Essas capacidades melhoram significativamente a clareza, o realismo e a qualidade geral do conteúdo multimídia.
Reconhecimento de fala
Processadores de sinal digital podem processar e analisar sinais de voz em tempo real, reduzindo o ruído de fundo e melhorando a precisão do reconhecimento de fala. Eles são amplamente utilizados em assistentes inteligentes, sistemas de controle por voz e dispositivos de comunicação.
Radar
Processadores de sinal digital podem processar rapidamente sinais de eco de radar para permitir a detecção de alvos, medição de distância e rastreamento de movimento.
Sistemas de Controle Automático
Em aplicações de controle automático, os processadores de sinal digital são utilizados para alcançar controle em tempo real e otimização do sistema. Eles processam sinais de vários sensores e executam algoritmos de controle pré-definidos para tomar decisões precisas, possibilitando o controle preciso do sistema alvo.
Dispositivos Médicos
Os processadores de sinal digital são amplamente aplicados em equipamentos médicos. Eles suportam reconstrução de imagens, redução de ruído, melhoria e processamento em tempo real em sistemas de imagem médica, como tomógrafos computadorizados (TC), ressonâncias magnéticas (RM), aparelhos de ultrassom e máquinas de raio-X. Os DSPs também são utilizados para extrair e analisar sinais biomédicos, incluindo dados de ECG, EEG e EMG.
Controle Industrial
Em sistemas de controle industrial, os processadores de sinal digital são um dos componentes core. Em sistemas de visão computacional, eles lidam com aquisição, processamento e análise de imagens para inspeção de qualidade, reconhecimento de objetos e medição de posição em linhas de produção. Os DSPs também são utilizados em robôs industriais e máquinas CNC para controle de movimento de alta precisão e planejamento de trajetória, bem como para tarefas de processamento de sinal em tempo real, como controle PID, filtragem, amostragem e processamento de dados em ambientes de automação industrial.

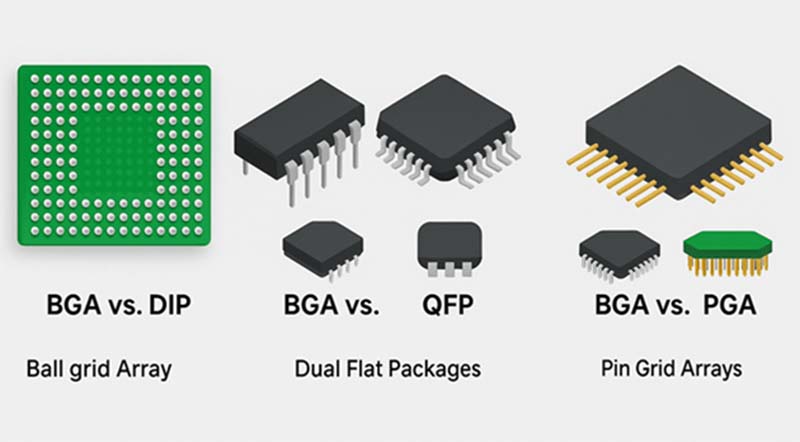

Tipos de Embalagem de Processadores de Sinal Digital
PGA (Pin Grid Array - Matriz de Pinos)
A PGA é uma embalagem em matriz de pinos, adequada para aplicações que requerem um grande número de pinos mas com requisitos moderados de dissipação de calor. Por exemplo, o SM320C40GFS60 utiliza uma embalagem SPGA (Shrink Pin Grid Array - Matriz de Pinos Reduzida).
QFP (Quad Flat Package - Embalagem Plana Quadrada)
A QFP é uma embalagem plana quadrada, incluindo variantes como a LFQFP (Low Profile QFP - Embalagem Plana Quadrada de Perfil Baixo), comumente usada para tecnologia de montagem em superfície. Um exemplo é o TMS320VC33PGE150, que vem em embalagem LFQFP.
BGA (Ball Grid Array - Matriz de Esferas)
As embalagens BGA, incluindo HBGA (Heat Sink BGA - BGA com Dissipador de Calor) e FBGA (Fine Pitch BGA - BGA com Passo Fino), oferecem um grande número de pinos e excelente desempenho elétrico. Por exemplo, o TMS320C6454BZTZA está disponível em embalagem FBGA, enquanto o TMS320DM640AZDKA4 utiliza uma embalagem BGA padrão.
CSP (Chip Scale Package - Embalagem no Tamanho do Chip)
O CSP é uma embalagem no tamanho do chip, muito próxima ao tamanho real do chip, ideal para aplicações com espaço restrito. Modelos específicos que utilizam CSP não são amplamente divulgados em fontes públicas.
Outras Embalagens Especializadas
Alguns DSPs também podem vir em outros tipos de embalagem customizadas ou especializadas, dependendo dos requisitos térmicos, elétricos e mecânicos.
Os Principais Fabricantes de Processadores de Sinal Digital (DSP) em 2026
Várias conhecidas empresas de semicondutores continuam liderando o mercado de DSP em 2026, desenvolvendo processadores de alto desempenho para comunicações, automotivo, controle industrial e sistemas embarcados. Os principais fabricantes de processadores de sinal digital incluem Texas Instruments, Analog Devices, Qualcomm, NXP Semiconductors, STMicroelectronics, Infineon Technologies, Microchip Technology e Renesas Electronics.
Para aplicações de alto desempenho, um processador de sinal digital altamente recomendado é o ADSP-21060LCW-160 da Analog Devices Inc. Esse chip de processador de sinal digital é conhecido por seu desempenho confiável e poderosas capacidades de computação, tornando-o ideal para tarefas exigentes de processamento de sinal em tempo real em comunicações, processamento de áudio/vídeo, controle industrial e sistemas automotivos.

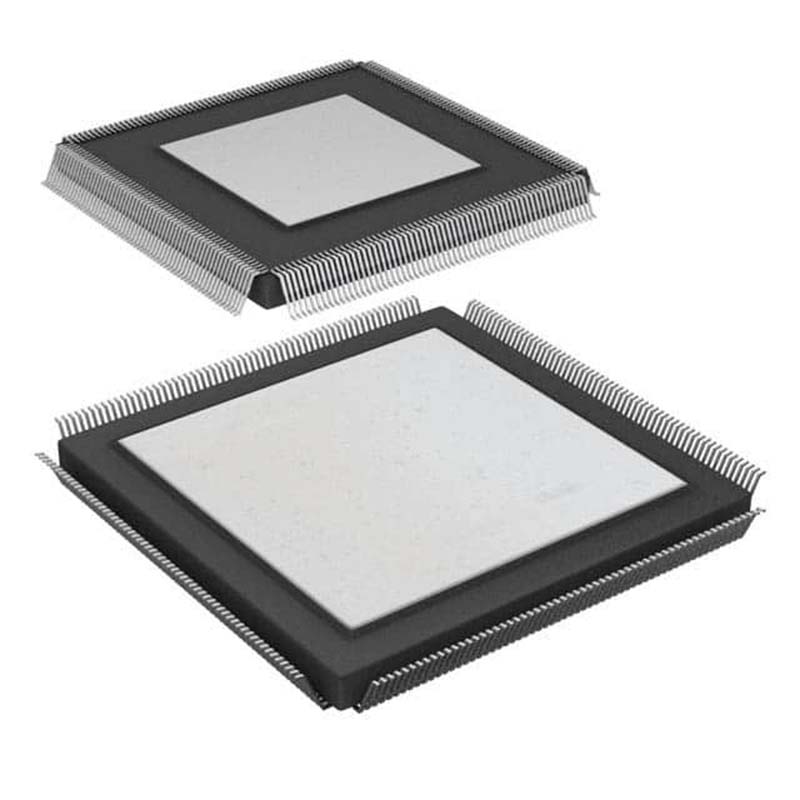

DSP da Analog Devices Inc. | ADSP-21060LCW-160
Processador de Sinal Digital ADSP-21060LCW-160
O processador de sinal digital ADSP-21060LCW-160, fabricado pela Analog Devices Inc., é uma escolha ideal para conversão de sinal de alta velocidade. Esse processador DSP possui faixa de temperatura operacional de -40℃ a 100℃ e velocidade operacional máxima de 40 MHz. Apresenta tensão operacional típica de 3,3 V, com mínimo de 3,15 V e máximo de 3,45 V. Equipado com memória de programa sem ROM, é um controlador IC DSP de 32 bits em encapsulamento 225-BGA, com clock de 40 MHz. Projetado para suportar interfaces de hospedeiro, portos de ligação e interfaces de porta serial.
Entre em contato conosco para obter a disponibilidade e preços atualizados do ADSP-21060LCW-160, além de acessar informações detalhadas, incluindo fabricante, folhas de dados, diagramas de pinos, tensões de pinos, diagramas de circuito, esquemas e componentes equivalentes.
O TMS320C6678 é um DSP de alto desempenho de 8 núcleos com arquitetura C66x, lançado pela TI, com frequência máxima de 1,25 GHz e suporte a operações de ponto fixo e de ponto flutuante de alta velocidade. Equipado com interfaces de alta velocidade abundantes, como DDR3, SRIO, Ethernet Gigabit e PCIe, possui grande capacidade de computação e forte escalabilidade, sendo amplamente aplicado no processamento de sinais de radar, estações base de comunicação móvel, operação de algoritmos de imagem de alta definição e campos de medição e controle industrial de alto padrão.
O ADSP-21489 é um clássico DSP de áudio profissional de ponto flutuante com arquitetura SHARC da ADI, operando com frequência principal de 450 MHz. Possui aceleradores dedicados de computação de áudio e memória on-chip de grande capacidade, com recursos periféricos completos e excelente desempenho de processamento de áudio. É adequado para o desenvolvimento de diversos algoritmos acústicos e comumente usado em sistemas de áudio automotivo, equipamentos de áudio profissional, ajuste de efeitos sonoros, redução de ruído de áudio e produtos eletrônicos acústicos civis.
Mais Soluções Embarcadas em Estoque Agora!
Temos chips populares e todos os componentes eletrônicos difíceis de encontrar que você procura — fornecedor e distribuidor de componentes eletrônicos completo.
Por fim, escolher o DSP certo pode impactar significativamente o desempenho e a confiabilidade do sistema. Para quem busca uma solução comprovada, uma forte recomendação de chip DSP é o ADSP-21060LCW-160, que combina computação de alta velocidade, arquitetura robusta e versatilidade para atender às demandas de processamento exigentes.
